浅谈深基坑的监控量测

深基坑施工监测方案深基坑施工是一种重要的地下建筑工程形式，为了确保基坑施工过程中的安全和稳定性，需要进行细致的监测和控制，以及有效的应对措施。

本文将就深基坑施工监测方案进行探讨。

一、监测目标深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测，主要包括：土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。

通过监测这些指标，可以及时发现施工过程中可能出现的问题，采取相应的措施进行调整和修正。

二、监测方法1. 土壤位移监测采用高精度测量仪器，如全站仪、陀螺仪等，对基坑周边的固定点进行位移监测。

监测时间周期为每日、每周和每月，并记录监测数据，进行分析和评估。

2. 支撑结构变形监测选择适当的变形测量仪器，如倾斜仪、水平测量仪等，对支撑结构进行变形监测。

监测频次为每天、每班、每小时，并及时记录监测数据。

3. 地下水位监测使用水位计或压力传感器等仪器，对基坑内外地下水位进行监测。

监测频次为每天、每周，并记录监测数据。

同时，要与附近建筑物及地下管线进行联动监测，确保施工过程中的水位变动对周边环境无影响。

4. 沉降监测采用经验法和仪器法相结合的方法，对基坑区域和周边区域进行沉降监测。

经验法包括基坑周边建筑物的观测和技术交底，仪器法则使用精密测量仪器进行监测，并将监测数据进行分析和评估。

5. 裂缝变化监测通过视觉观测和测量仪器相结合的方法，对基坑周边建筑物的裂缝变化进行监测。

监测频次为每日、每周，并记录监测数据，并及时采取措施进行处理。

三、监测数据处理在监测过程中，应将监测数据进行及时整理和处理，主要包括以下几个方面：1. 数据分析将监测数据进行统计分析和评估，以便了解施工过程中存在的问题和隐患，并及时采取相应的措施进行调整和整改。

2. 结果报告每次监测结束后，应编制监测结果报告，详细记录监测过程、数据和分析结果。

报告中应包括监测数据的图表展示和文字说明，以便后续工作的参考。

四、应急措施1. 监测告警在施工监测过程中，如发现土壤位移超出允许范围、支撑结构变形异常、地下水位剧烈波动等情况，应及时发出告警信号，采取紧急措施进行应对。

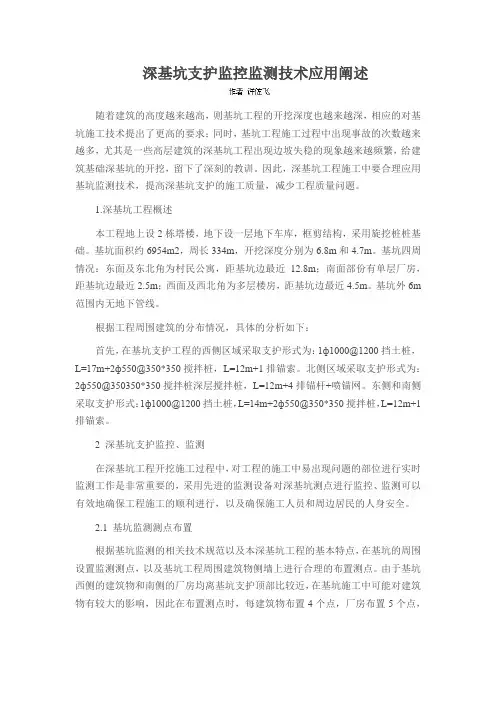

深基坑支护监控监测技术应用阐述随着建筑的高度越来越高，则基坑工程的开挖深度也越来越深，相应的对基坑施工技术提出了更高的要求；同时，基坑工程施工过程中出现事故的次数越来越多，尤其是一些高层建筑的深基坑工程出现边坡失稳的现象越来越频繁，给建筑基础深基坑的开挖，留下了深刻的教训。

因此，深基坑工程施工中要合理应用基坑监测技术，提高深基坑支护的施工质量，减少工程质量问题。

1.深基坑工程概述本工程地上设2栋塔楼，地下设一层地下车库，框剪结构，采用旋挖桩桩基础。

基坑面积约6954m2，周长334m，开挖深度分别为6.8m和4.7m。

基坑四周情况：东面及东北角为村民公寓，距基坑边最近12.8m；南面部份有单层厂房，距基坑边最近2.5m；西面及西北角为多层楼房，距基坑边最近4.5m。

基坑外6m 范围内无地下管线。

根据工程周围建筑的分布情况，具体的分析如下：首先，在基坑支护工程的西侧区域采取支护形式为：1ф1000@1200挡土桩，L=17m+2ф550@350*350搅拌桩，L=12m+1排锚索。

北侧区域采取支护形式为：2ф550@350350*350搅拌桩深层搅拌桩，L=12m+4排锚杆+喷锚网。

东侧和南侧采取支护形式：1ф1000@1200挡土桩，L=14m+2ф550@350*350搅拌桩，L=12m+1排锚索。

2 深基坑支护监控、监测在深基坑工程开挖施工过程中，对工程的施工中易出现问题的部位进行实时监测工作是非常重要的，采用先进的监测设备对深基坑测点进行监控、监测可以有效地确保工程施工的顺利进行，以及确保施工人员和周边居民的人身安全。

2.1 基坑监测测点布置根据基坑监测的相关技术规范以及本深基坑工程的基本特点，在基坑的周围设置监测测点，以及基坑工程周围建筑物侧墙上进行合理的布置测点。

由于基坑西侧的建筑物和南侧的厂房均离基坑支护顶部比较近，在基坑施工中可能对建筑物有较大的影响，因此在布置测点时，每建筑物布置4个点，厂房布置5个点，较密集；在基坑工程的东侧与北侧距离建筑物较远，建筑物距離基坑边大于3倍基坑深度范围外，因此不作为监测对象；测点布置如图1。

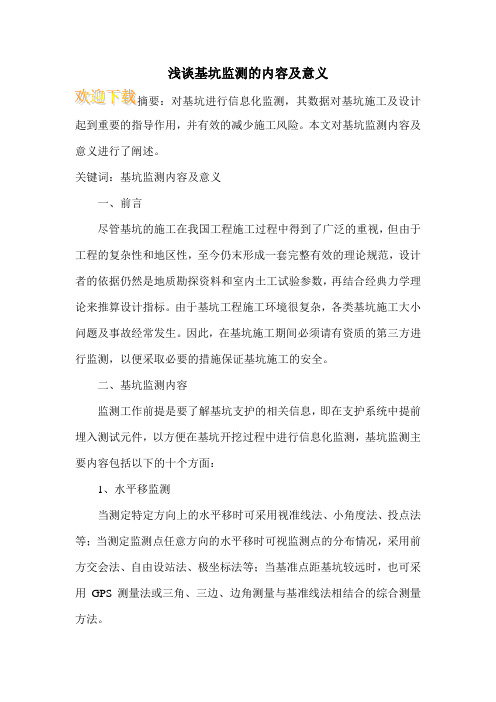

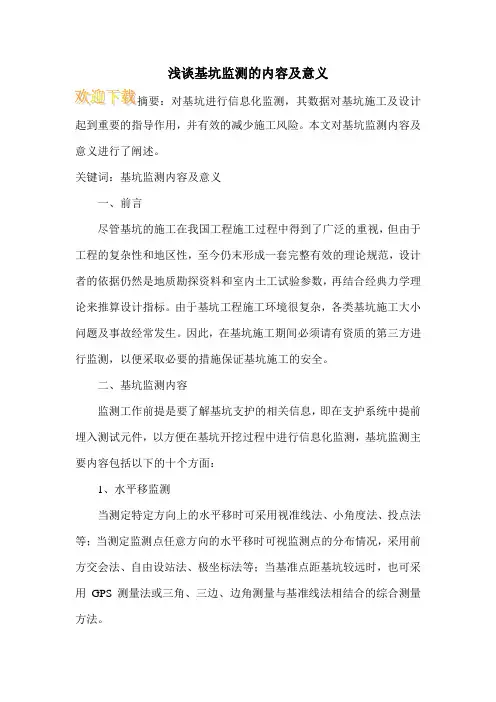

浅谈基坑监测的内容及意义起到重要的指导作用，并有效的减少施工风险。

本文对基坑监测内容及意义进行了阐述。

关键词：基坑监测内容及意义一、前言尽管基坑的施工在我国工程施工过程中得到了广泛的重视，但由于工程的复杂性和地区性，至今仍末形成一套完整有效的理论规范，设计者的依据仍然是地质勘探资料和室内土工试验参数，再结合经典力学理论来推算设计指标。

由于基坑工程施工环境很复杂，各类基坑施工大小问题及事故经常发生。

因此，在基坑施工期间必须请有资质的第三方进行监测，以便采取必要的措施保证基坑施工的安全。

二、基坑监测内容监测工作前提是要了解基坑支护的相关信息，即在支护系统中提前埋入测试元件，以方便在基坑开挖过程中进行信息化监测，基坑监测主要内容包括以下的十个方面：1、水平移监测当测定特定方向上的水平移时可采用视准线法、小角度法、投点法等；当测定监测点任意方向的水平移时可视监测点的分布情况，采用前方交会法、自由设站法、极坐标法等；当基准点距基坑较远时，也可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。

2、竖向移监测竖向移监测可采用几何水准或液体静力水准等方法。

3、深层水平移监测护墙体或坑周土体的深层水平移的监测宜采用在墙体或土体中预埋测斜管、通过测斜仪观测各深度处水平移的方法。

4、倾斜监测建筑物倾斜监测应测定监测对象顶部相对于底部的水平移与高差，分别记并计算监测对象的倾斜度、倾斜方向和倾斜速率。

应根据不同的现场观测条件和要求，选用投点法、水平角法、前方交会法、正垂线法、差异沉降法等。

5、裂缝监测裂缝监测应包括裂缝的置、走向、长度、宽度及变化程度，需要时还包括深度。

裂缝监测数量根据需要确定，主要或变化较大的裂缝应进行监测。

裂缝宽度监测精度不宜低于0.1mm，长度和深度监测精度不宜低于1mm。

裂缝监测可采用的方法有：（1）对裂缝宽度监测，可在裂缝两侧贴石膏饼、划平行线或贴埋金属标志等，采用千分尺或游标卡尺等直接量测的方法；也可采用裂缝计、粘贴安装千分表法、摄影量测等方法。

浅议深基坑工程的监控量测摘要：本文通过作者的工程实践把握和讨论了深基坑工程监控量测的目的意义、内容、技术措施、信息反馈内容标准及程序、监控的关键点等解决基坑支护问题的监控技术措施。

关键词：深基坑；监控；量测随着社会科技的长足发展，施工工法的与时俱进，人们对深基坑施工的安全要求逐步提高，监控量测在诸多安全保障措施中显得尤为重要。

其通过对基坑支护状态及基坑周围土体变化情况进行全面系统的数据分析，来为基坑提供重要的安全保障，保证基坑顺利施工。

一、深基坑监控量测的目的和意义1.1监测深基坑施工中的周围构筑物以及地下管线的沉降情况，保证基坑开挖施工影响范围内的构筑物及地下管线的安全；1.2了解施工过程中基坑支护结构的受力动态变化以及基坑开挖引起周边土体变形的大小，准确掌握基坑开挖过程中可能产生失稳的薄弱环节；1.3收集相应工程数据，以便为今后的工程设计、施工及规范修改提供参考和积累经验，并与计算结果进行比较，完善计算理论。

二、监控量测的内容及频率深基坑监测一般分为必测和应测。

必测项目有：桩顶水平位移、土体测向位移、桩体变形、土压力、支撑轴力、支撑竖向位移、地下水位、建筑物沉降倾斜、支撑立柱沉降、基底沉降或回弹、地面沉降、重要管线沉降等。

应侧项目有：孔隙水压力、桩内钢筋应力应变、钢架内钢筋应力应变等。

监测频率一般按施工条件及施工进度而定，一般不超过规范要求，必要情况进行加密监测。

三、深基坑监控量测的预警管理根据安全风险管理体系的要求，负责施工安全为主，实施监测、巡视等现场工作，针对不同风险源及风险等级，建立不同的风险评估体系，提供预警建议，并开展监控信息汇总整理、反馈及现场控制指导等咨询服务工作。

根据现场巡视信息及监测数据及时分析，综合评定，必要时发送预警信息，同时加密观测频率及加大巡视力度。

现场监测成果按黄色、橙色和红色三级预警进行管理和控制。

四、深基坑监控量测的数据分析监控量测工作进行一段时间或者施工进行一个阶段后，需要对量测结果进行总结分析，将原始数据通过一定方法，如按大小排序，用频率分布的形式把一组数据分布情况显示出来，进行数据的数字特征值计算，离群数据的取舍。

基坑施工的监控量测当前，基坑支护设计尚无成熟的方法用以计算基坑周围的土体变形，施工中通过准确及时的监测(信息化施工)，可以指导基坑开挖和支护，有利于及时采取应急措施，避免或减轻破坏性的后果。

一、量测项目：（1）监控点高程和平面位移的测量；（2）支护结构和被支护土体的侧向位移测量；（3）基坑坑底隆起测量；（4）支护结构内外土压力及内力测量；（5）支护结构内外孔隙水压力测量；（6）地下水位变化的测量；（7）邻近基坑的建筑物和管线变形测量等。

二、监测的特点1时效性普通工程测量一般没有明显的时间效应。

基坑监测通常是配合降水和开挖过程，有鲜明的时间性。

测量结果是动态变化的，一天以前（甚至几小时以前）的测量结果都会失去直接的意义，因此深基坑施工中监测需随时进行，通常是1～2次/d，在测量对象变化快的时期，每天需进行数次。

2高精度普通工程测量中误差限值通常在数毫米，例如60m以下建筑物在测站上测定的高差中误差限值为2.5mm，而正常情况下基坑施工中的环境变形速率可能在0.1mm/d以下，要测到这样的变形精度，普通测量方法和仪器不能胜任，因此基坑施工中的测量通常采用一些特殊的高精度仪器。

3等精度基坑施工中的监测通常只要求测得相对变化值，不要求测量绝对值。

因此，基坑监测要求尽可能做到等精度。

使用相同的仪器，在相同的位置上，由同一观测者按同一方案施测。

三、基坑测量中的仪器1、深层沉降仪原理：它由对磁性材料敏感的探头和带刻度标尺的导线组成。

当探头遇到预埋在预定深度钻孔中的磁性材料圆环时，沉降仪上的蜂鸣器就会发出叫声。

此时测量导线上标尺在孔口的刻度以及孔口的标高，即可获得磁性环所在位置的标高。

通过对不同时期测量结果的对比与分析，可以确定各土层的沉降（或隆起）结果。

一般刻度划分为1mm，读数分辨精度为0.5mm。

1.1磁性沉降标的安装（1）用钻机在场地中预定位置钻孔（实际布设孔位时要注意避开墙柱轴线）。

根据各个测点的不同观测目的，考虑到上部结构的重量分布及结构形式以及实际土压力影响深度，综合取定各孔深尺寸及沉降标在孔中的埋设位置。

深基坑工程施工监控量测要求1、项目监测管理项目部检测数据分析流程：测量主管拿到监测方每日上报的监测日报，对监测结果进行筛选、分析；工程部部长对监测数据提出处理意见；项目总工对监测结果进行审批，得出结论，并将监测报告结论传达到项目经理、副经理、安全总监，指导施工。

2、监测项目为了及时收集、反馈和分析周围环境及围护结构在施工中的变形信息，实现信息化施工，确保施工安全。

根据施工现场环境条件、围护结构本工程基坑变形控制保护等级二级的要求，确定本工程设置以下几方面监测项目，各种观测数据需相互印证，确保监测结果的可靠性，监测项目详见下表。

监测项目一览表3、监测方案3.1、围护结构水平位移监测本项监测是深入到围护体内部，用测斜仪自下而上测量预先埋设在围护体内的测斜管的变形情况，以了解基坑开挖过程中，作为围护体的围护桩在深度方向上的水平位移情况。

实测时首先将测头导轮高轮向基坑内侧方向放入测斜管，使测头上的导向轮卡在测斜管内壁的导槽中，沿槽划至管底以上50cm （防止掉入异物时测头无法到达起测位置而影响数据连续观测），测读时由管底开始，利用测读仪每提升0.5 m读数一次，直至管口。

拿出侧头后旋转180度重测一次，两次测量的深度必须一致。

由管底到管口的各段位移累计相加，即为各测点的实际位移。

性能指标：传感灵敏度0.04‰、精度±4mm/15m。

3.2、基坑周边建筑物沉降、地下管线、道路沉降监测（1）基坑周边建筑物沉降监测地下结构的施工会引起周围地表的下沉，从而导致地面建筑物的沉降。

这种沉降一般都是不均匀的，因此将造成地面建筑物的倾斜，甚至开裂破坏，应进行严格控制。

设点前对周边所有需进行监测保护的建筑物进行拍照存档。

建筑物沉降监测点一般均匀布设在施工场地周围的建筑物外墙上主要在大的边角等易变形位置设点。

建筑物沉降监测点间距一般为10～15m。

离基坑较近的建筑物和建筑物近基坑侧在中部适当加密监测点，测点埋设如下图所示或在建筑物外墙上直接打入射钉作为测量标志。

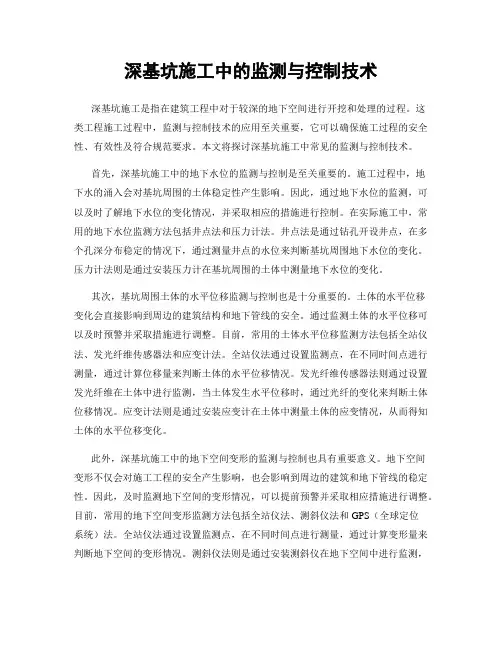

深基坑施工中的监测与控制技术深基坑施工是指在建筑工程中对于较深的地下空间进行开挖和处理的过程。

这类工程施工过程中，监测与控制技术的应用至关重要，它可以确保施工过程的安全性、有效性及符合规范要求。

本文将探讨深基坑施工中常见的监测与控制技术。

首先，深基坑施工中的地下水位的监测与控制是至关重要的。

施工过程中，地下水的涌入会对基坑周围的土体稳定性产生影响。

因此，通过地下水位的监测，可以及时了解地下水位的变化情况，并采取相应的措施进行控制。

在实际施工中，常用的地下水位监测方法包括井点法和压力计法。

井点法是通过钻孔开设井点，在多个孔深分布稳定的情况下，通过测量井点的水位来判断基坑周围地下水位的变化。

压力计法则是通过安装压力计在基坑周围的土体中测量地下水位的变化。

其次，基坑周围土体的水平位移监测与控制也是十分重要的。

土体的水平位移变化会直接影响到周边的建筑结构和地下管线的安全。

通过监测土体的水平位移可以及时预警并采取措施进行调整。

目前，常用的土体水平位移监测方法包括全站仪法、发光纤维传感器法和应变计法。

全站仪法通过设置监测点，在不同时间点进行测量，通过计算位移量来判断土体的水平位移情况。

发光纤维传感器法则通过设置发光纤维在土体中进行监测，当土体发生水平位移时，通过光纤的变化来判断土体位移情况。

应变计法则是通过安装应变计在土体中测量土体的应变情况，从而得知土体的水平位移变化。

此外，深基坑施工中的地下空间变形的监测与控制也具有重要意义。

地下空间变形不仅会对施工工程的安全产生影响，也会影响到周边的建筑和地下管线的稳定性。

因此，及时监测地下空间的变形情况，可以提前预警并采取相应措施进行调整。

目前，常用的地下空间变形监测方法包括全站仪法、测斜仪法和GPS（全球定位系统）法。

全站仪法通过设置监测点，在不同时间点进行测量，通过计算变形量来判断地下空间的变形情况。

测斜仪法则是通过安装测斜仪在地下空间中进行监测，当地下空间发生变形时，通过测斜仪的变化来判断地下空间的变形情况。

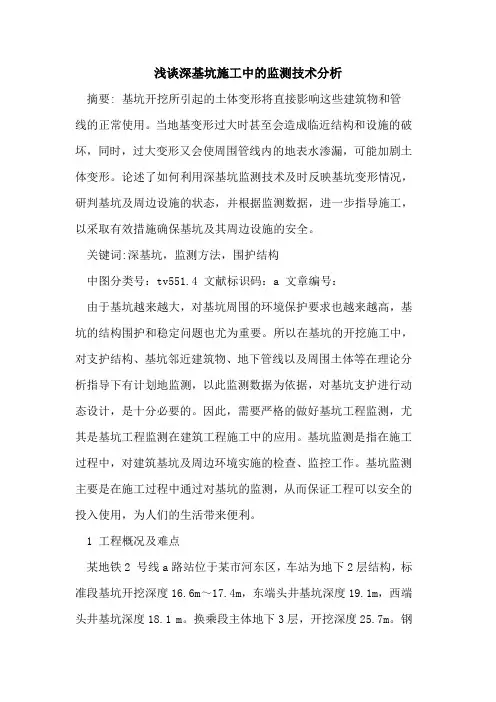

浅谈深基坑施工中的监测技术分析摘要: 基坑开挖所引起的土体变形将直接影响这些建筑物和管线的正常使用。

当地基变形过大时甚至会造成临近结构和设施的破坏，同时，过大变形又会使周围管线内的地表水渗漏，可能加剧土体变形。

论述了如何利用深基坑监测技术及时反映基坑变形情况，研判基坑及周边设施的状态，并根据监测数据，进一步指导施工，以采取有效措施确保基坑及其周边设施的安全。

关键词:深基坑，监测方法，围护结构中图分类号：tv551.4 文献标识码：a 文章编号：由于基坑越来越大，对基坑周围的环境保护要求也越来越高，基坑的结构围护和稳定问题也尤为重要。

所以在基坑的开挖施工中，对支护结构、基坑邻近建筑物、地下管线以及周围土体等在理论分析指导下有计划地监测，以此监测数据为依据，对基坑支护进行动态设计，是十分必要的。

因此，需要严格的做好基坑工程监测，尤其是基坑工程监测在建筑工程施工中的应用。

基坑监测是指在施工过程中，对建筑基坑及周边环境实施的检查、监控工作。

基坑监测主要是在施工过程中通过对基坑的监测，从而保证工程可以安全的投入使用，为人们的生活带来便利。

1 工程概况及难点某地铁2 号线a路站位于某市河东区，车站为地下2层结构，标准段基坑开挖深度16.6m～17.4m，东端头井基坑深度19.1m，西端头井基坑深度18.1 m。

换乘段主体地下3层，开挖深度25.7m。

钢筋混凝土地下连续墙围护结构，采用明挖及顺作法施工。

本场地地下水类型为孔隙潜水，赋存于第四系黏性土、粉土及砂土中。

地下水埋深1.3m～1.5m(高程0.68m～0.85m)，水位变幅1.0m～2.0m，地下水主要补给来源为大气降水及地表河水。

第ⅱ，ⅲ陆相层局部相对隔水层之间粉土、粉砂层中的地下水具有微承压性。

车站基坑支护安全等级为一级。

控制周边地表沉降不大于0.1% h，地连墙最大水平位移不大于0.14%h(h为基坑开挖深度)。

沿车站南侧有不少的管线; 在车站北侧有多栋建筑，基坑最近距离只有9.1m。

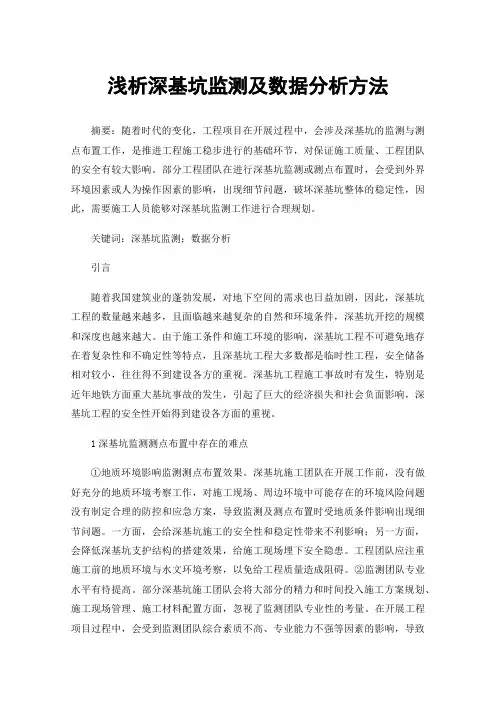

浅析深基坑监测及数据分析方法摘要：随着时代的变化，工程项目在开展过程中，会涉及深基坑的监测与测点布置工作，是推进工程施工稳步进行的基础环节，对保证施工质量、工程团队的安全有较大影响。

部分工程团队在进行深基坑监测或测点布置时，会受到外界环境因素或人为操作因素的影响，出现细节问题，破坏深基坑整体的稳定性，因此，需要施工人员能够对深基坑监测工作进行合理规划。

关键词：深基坑监测；数据分析引言随着我国建筑业的蓬勃发展，对地下空间的需求也日益加剧，因此，深基坑工程的数量越来越多，且面临越来越复杂的自然和环境条件，深基坑开挖的规模和深度也越来越大。

由于施工条件和施工环境的影响，深基坑工程不可避免地存在着复杂性和不确定性等特点，且深基坑工程大多数都是临时性工程，安全储备相对较小，往往得不到建设各方的重视。

深基坑工程施工事故时有发生，特别是近年地铁方面重大基坑事故的发生，引起了巨大的经济损失和社会负面影响，深基坑工程的安全性开始得到建设各方面的重视。

1深基坑监测测点布置中存在的难点①地质环境影响监测测点布置效果。

深基坑施工团队在开展工作前，没有做好充分的地质环境考察工作，对施工现场、周边环境中可能存在的环境风险问题没有制定合理的防控和应急方案，导致监测及测点布置时受地质条件影响出现细节问题。

一方面，会给深基坑施工的安全性和稳定性带来不利影响；另一方面，会降低深基坑支护结构的搭建效果，给施工现场埋下安全隐患。

工程团队应注重施工前的地质环境与水文环境考察，以免给工程质量造成阻碍。

②监测团队专业水平有待提高。

部分深基坑施工团队会将大部分的精力和时间投入施工方案规划、施工现场管理、施工材料配置方面，忽视了监测团队专业性的考量。

在开展工程项目过程中，会受到监测团队综合素质不高、专业能力不强等因素的影响，导致监测质量问题出现，给监测点布置工作的有序开展带来不利条件，在很大程度上影响了监测数据的可靠性和准确性。

因此，深基坑施工团队需要明确监测人员的专业水平，内部管理部门应注重监测团队的培训，为工程项目提供可靠的人才，为施工质量与安全提供保障。

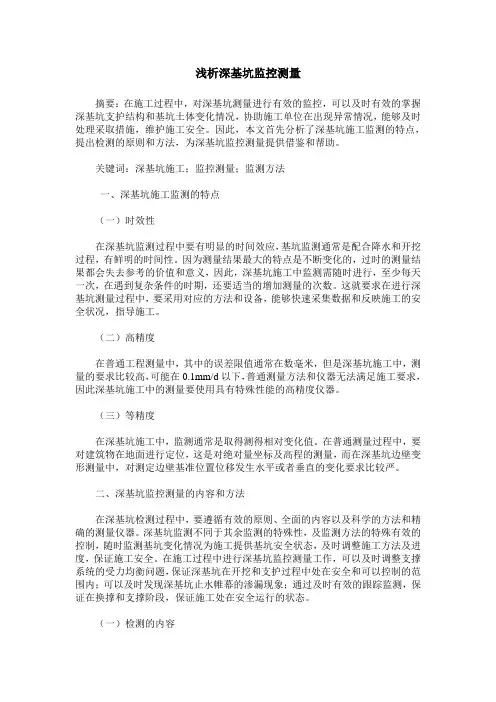

浅析深基坑监控测量摘要：在施工过程中，对深基坑测量进行有效的监控，可以及时有效的掌握深基坑支护结构和基坑土体变化情况，协助施工单位在出现异常情况，能够及时处理采取措施，维护施工安全。

因此，本文首先分析了深基坑施工监测的特点，提出检测的原则和方法，为深基坑监控测量提供借鉴和帮助。

关键词：深基坑施工；监控测量；监测方法一、深基坑施工监测的特点（一）时效性在深基坑监测过程中要有明显的时间效应，基坑监测通常是配合降水和开挖过程，有鲜明的时间性。

因为测量结果最大的特点是不断变化的，过时的测量结果都会失去参考的价值和意义，因此，深基坑施工中监测需随时进行，至少每天一次，在遇到复杂条件的时期，还要适当的增加测量的次数。

这就要求在进行深基坑测量过程中，要采用对应的方法和设备，能够快速采集数据和反映施工的安全状况，指导施工。

（二）高精度在普通工程测量中，其中的误差限值通常在数毫米，但是深基坑施工中，测量的要求比较高，可能在0.1mm/d以下，普通测量方法和仪器无法满足施工要求，因此深基坑施工中的测量要使用具有特殊性能的高精度仪器。

（三）等精度在深基坑施工中，监测通常是取得测得相对变化值。

在普通测量过程中，要对建筑物在地面进行定位，这是对绝对量坐标及高程的测量，而在深基坑边壁变形测量中，对测定边壁基准位置位移发生水平或者垂直的变化要求比较严。

二、深基坑监控测量的内容和方法在深基坑检测过程中，要遵循有效的原则、全面的内容以及科学的方法和精确的测量仪器。

深基坑监测不同于其余监测的特殊性，及监测方法的特殊有效的控制，随时监测基坑变化情况为施工提供基坑安全状态，及时调整施工方法及进度，保证施工安全。

在施工过程中进行深基坑监控测量工作，可以及时调整支撑系统的受力均衡问题，保证深基坑在开挖和支护过程中处在安全和可以控制的范围内；可以及时发现深基坑止水帷幕的渗漏现象；通过及时有效的跟踪监测，保证在换撑和支撑阶段，保证施工处在安全运行的状态。
