地下室顶板上电梯基础加固施工方案施工准备首先，施工前需要制定详细的施工方案，并根据方案准备相应的工具、设备和材料。
同时，必须在施工前进行现场勘测和检测，以获取地下室顶板结构的相关数据。
加固设计在施工前，应根据地下室的结构特点和电梯的要求，综合考虑静荷载、动荷载和地震力的作用，进行加固设计。
设计方案包括基础的形式、尺寸、钢筋配置和混凝土强度等。
施工工序1.清理地坪：首先，需要将地坪上的附着物清理干净，为施工做好准备。
2.建立基础：按照设计方案，挖掘基础坑，然后按要求浇筑基础混凝土。
在混凝土浇筑前，需要进行基础钢筋的绑扎和检查，确保基础的坚固和牢固。
3.加固地下室顶板：在地下室顶板上铺设加固材料，如玻璃纤维布、钢筋网等，以增加地下室的承重能力。
然后，按照设计要求进行混凝土浇筑，确保加固层的稳固和可靠。
4.电梯井施工：根据设计要求，在地下室顶板上建造电梯井结构，包括电梯井墙和井道钢筋混凝土构件。
5.结构连接：将电梯基础与地下室顶板进行牢固的连接，以确保电梯基础和地下室顶板之间的承重传递。
安全措施在施工过程中，应严格遵守相关安全规定，并采取相应的安全措施进行施工。
如在高处作业时，必须佩戴安全帽、安全绳，严禁越过安全护栏等。
施工质量控制为了保证施工质量，应进行严格的质量控制。
施工过程中要进行相应的检测，如混凝土强度试验、钢筋绑扎质量检查等。
并合理安排工程进度和施工人员，确保施工质量和工程进度。
总结地下室顶板上电梯基础加固施工方案需要根据实际情况进行设计和施工，合理选取材料、采用合适的工序和措施，以确保加固效果和施工质量。
同时，施工过程中一定要注意安全，严格遵守相关规定，以确保施工过程的安全性和施工工程的可靠性。
地下室顶板上-电梯基础施工方案一、前言地下室作为建筑中重要的空间部分，其顶板上的电梯基础施工方案显得尤为关键。
本文将针对地下室顶板上电梯基础的施工方案进行详细探讨，包括工程准备、设计要点、施工步骤等内容，以期为相关施工人员提供参考指导。
二、工程准备在进行地下室顶板上电梯基础施工之前，需做好以下准备工作：1.核实设计图纸，了解电梯基础的具体位置和尺寸要求。
2.确定施工区域，做好施工场地的清理和平整工作。
3.准备所需的施工机械设备和工具，包括挖掘机、搅拌机、测量工具等。
4.保证施工人员具备相关的技术培训和安全意识。
三、设计要点1.电梯基础的承载能力需符合设计要求，考虑到电梯设备的重量和使用情况。
2.基础的深度和尺寸应符合设计图纸的要求，确保基础的稳固性和安全性。
3.应考虑地下室顶板上电梯基础与周围结构的连接方式，保证施工质量和稳定性。
四、施工步骤1.确定基础位置：根据设计图纸标明的位置和尺寸，在地下室顶板上确定电梯基础的具体位置。
2.开挖基础：利用挖掘机逐步开挖基础，保证基础的深度和尺寸符合设计要求。
3.浇筑混凝土：在基础位置浇筑混凝土，注意混凝土的配比和浇筑工艺，确保基础质量。
4.完成基础连接：待混凝土凝固后，进行与周围结构的连接处理，确保电梯基础与地下室顶板的稳固连接。
五、施工注意事项1.在施工过程中，严格按照设计图纸要求进行操作，不得擅自更改。
2.注意施工现场的安全保障措施，避免施工事故的发生。
3.施工过程中需及时清理施工现场，保持整洁，确保施工质量。
六、结语地下室顶板上电梯基础的施工方案是一个复杂而重要的工程环节，需要施工人员保持专业的技术水平和严谨的工作态度，确保基础施工质量和安全。
希望通过本文的介绍，能对相关施工工作提供一定的参考指导。
地下室顶板上施工电梯专项施工方案一、施工概述地下室顶板上施工电梯是在地下室区域内进行电梯安装施工的一种特殊方式。
本文将针对地下室顶板上施工电梯的专项施工方案进行详细介绍，涵盖施工准备、安装过程、验收标准等内容。
二、施工准备1.工程测量：施工前需对地下室顶板进行测量，确保电梯尺寸和安装位置准确无误。
2.安全防护：施工现场需设置牢固的安全防护措施，保障施工人员和设备的安全。
3.材料准备：准备好所需的施工材料和设备，确保施工过程顺利进行。
三、施工过程1.顶板加固：在地下室顶板上进行加固，增强电梯安装区域的承重能力。
2.安装导轨：按照设计要求，在地下室顶板上安装电梯导轨，确保导轨的稳固和垂直度。
3.安装轿厢：将电梯轿厢缓慢吊装至安装位置，并正确连接导轨和悬挂系统。
4.安装主机：安装电梯主机及控制系统，并进行电气连接和调试。
5.调试验收：完成安装后，进行电梯的调试验收工作，确保电梯正常运行和安全性。
四、验收标准1.电梯运行平稳，无异常声音和振动。
2.电梯各项功能正常运作，包括上下行、开关门等。
3.安装工艺符合相关标准和规范，无质量问题。
4.安全防护设施完善，符合当地安全标准要求。
5.现场整洁，无安全隐患。
五、施工注意事项1.严格遵守安全操作规程，保障施工安全。
2.施工人员需熟悉电梯施工技术和操作规范。
3.定期检查设备和材料的质量和完整性。
4.施工过程中要注意对周围环境和其他设施的保护。
六、总结地下室顶板上施工电梯是一项具有挑战性的工程，需要严谨的施工方案和操作规范。
本文所介绍的专项施工方案涵盖了施工准备、施工过程、验收标准等方面的内容，旨在保障电梯施工的质量和安全。
施工人员在实际操作中应严格按照本方案进行操作，确保电梯安装工程的顺利完成。
精心整理施工电梯安装方案及基础位于地下室顶板上的安全加固方案施工电梯安装方案本工程高层采用6台SC200/200施工电梯。
负责高层主体及粗装饰阶段的垂直运输工作。
一、准备工作1、人员准备：为保证安拆工作安全顺利进行，特成立安拆领导小组：2、部件检查：对各零部件进行检查，发现部件在运输贮藏，装卸过程中受到损伤的，必须进1234250kg。
5678自检验收→正式报验三、底座、梯笼的安装1、基础（见下图）砼强度达到设计要求的C15标号后方可进行安装工作，安装前将基础清扫干净。
3、用水准仪抄平后，将地脚螺栓插入基础预留孔内，并浇筑C30素砼，待砼强度达到50%时，将螺母锁紧。
4、将平衡重吊入，平衡重下方垫适当高度的木方。
5、梯笼偏差调整1）、齿轮与齿条啮合侧隙调整：啮合侧隙用靠背轮进行调整，松开靠背螺母转动偏心套，就可以改变啮合侧隙，用塞尺测量啮合侧隙，当侧隙达到设计要求时（0.3～0.5mm），将靠背轮螺母锁紧就可。
2）、梯笼相对于导轨井架对称的调整：a、使梯笼离开地面约10cm。
b、松开传动底板上的8个固定螺母，但不得卸下。
c、旋动传动底板，两侧的调整：使梯笼左右移动，当梯笼中心线相对于导轨井架中心线偏移小于def1234567确保安全施工。
）8、导轨井架接高到七～八节时需精确校准导轨井架的垂直度，其方法是：在导轨井架两垂直方向，距导轨井架约30米处，用经纬仪对齿条进行垂直观测，适当松动地脚螺母，用150×150不同厚度的调整垫，垫在底座导轨架与基础间的空隙处（尽可能的靠近导轨井架下的四条地脚螺栓），将导轨井架的垂直度调整到规定范围内（100米高时，垂直偏差不大于10厘米，每10米高度内允许偏差2厘米），紧固地脚螺栓，用调整垫将底笼与基础的空隙垫实，再用水泥浆填实抹平，待水泥砂浆凝固后，先进行导轨附着件及电缆导线装置的安装，再继续导轨架安装工作。
9、继续安装时，每装四节导轨井架都要进行一次垂直度核准。
目录第一部分、施工升降机基础施工方案 (1)一、编制依据： (1)二、升降机选择及其概述 (2)三、升降机布置位置 (2)四、升降机基础技术参数 (2)五、升降机基础施工 (3)第二部分、施工升降机基础承载计算 (5)一、工程概况 (5)二、施工升降机概况 (6)三、施工升降机承载力计算 (6)四、地下室顶板回顶计算 (9)第一部分、施工升降机基础施工方案一、编制依据：1. SC200/200GZ型升降机使用说明书2.《建筑地基基础设计规范》GB50007-20113. 《建筑工程施工质量验收统一标准》GB50300-20014. 《建筑地基基础工程施工质量验收规范》GB50202-20025. 《混凝土结构工程施工质量验收规范》（GB50204-2011）6. 《建筑机械使用安全技术规程》（JGJ33-2011）；7. 广东省建筑工程施工质量验收技术资料管理整编统一规定8. 金沙洲保障性住房工程A1-A13栋施工图纸。
二、升降机选择及其概述根据金沙洲保障性住房工程工程结构特点，工程选用广州市京龙工程机械有限公司生产的SC200/200GZ升降机13 台。
有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求，参见由该制造厂提供的使用说明书.三、升降机布置位置金沙洲保障性住房工程（自编A1-A13栋）13幢，布置13台升降机，基础中心点位置详见施工电梯平面布置图。
导轨架垂直中线距离附着面为3.0～3.6米，基础底标高为室外顶板标高上0.3m，详见施工电梯基础图.确定位置时，已综合考虑了升降机与结构之间的关系以及升降机附着，吊笼操作室上、下通道应与其它建筑物保持足够的距离，距外脚架外立杆200MM间距，避免相碰。
已考虑塔机、吊机吊装是否可行。
根据现场实际情况，A1-A3、A4-A7栋共有四处施工电梯穿越结构板处，为方便日后施工，该处梁板钢筋应作预留并做防锈处理。
梁板上部钢筋预留长度应大于1/3跨，下部钢筋预留长度应小于1/4跨（另外考虑绑扎接头搭接长度为1.3l le）。
施工电梯基础施工方案1编制依据2施工电梯平面位置本工程1~4＃楼拟用每栋楼配备一台施工升降机，共计4台施工升降机。
根据升降机尺寸、结合本工程的实际施工情况,并参照施工图纸进行考虑,本工程施工电梯的基础均直接位于地下室顶板上。
施工电梯的安装位置详见附图一（施工电梯平面布置图）3施工电梯基础设计及施工1、本工程共计４栋楼,现以１＃楼为例，屋面标高为8０．8m，计划施工电梯上至26层楼面，故施工电梯的安装高度为84.4５m,采用56节标准节（每节高1.508ｍ）。
施工升降机施工升降机架重量及尺寸参考租赁公司提供的《ＳC型施工升降机使用手册》。
２、根据《ＳＣ型施工升降机使用手册》要求,施工升降机基础平面尺寸为4ｍ×６ｍ，混凝土强度等级为C35。
基础处底板配筋为Φ10@1５0双向,顶板配筋为Φ10＠1５０双向。
本工程电梯基础底板混凝土厚25０mm。
3、根据各升降机基础轴线定位图放出定位轴线及基础边线，在施工电梯基础钢筋时就应按《ＳＣ型施工升降机使用手册》要求进行预埋件的预埋。
４、底架预埋时应用基础纵横向的中心线进行轴线定位，同时用水准仪进行标高控制(按说明书要求施工）。
定位完成后用焊机在底架四个角各烧焊一条钢筋将其与基础板底及板面钢筋固定，避免其偏位；5、底架预埋及基础钢筋绑扎完成并做好隐蔽验收后进行基础砼的浇筑。
浇筑前应用塑料薄膜将底架螺丝口包好避免灌进砼浆造成无法拧紧螺丝。
砼浇筑时应注意振捣,并保证基础砼完成面的平整度(用水准仪检测基础水平面,要求基础水平度不得超过1／10０0）。
6、基础砼要求一次浇灌完毕，浇水养护7天，砼强度达到７0%以上才能安装设备;７、电梯基础在地下室顶板上的加固措施:1）因4栋楼的施工电梯都布置在地下室顶板上,使用时间长，结构装修时使用频繁，施工电梯所产生的荷载会对地下室顶板结构产生不利的影响,因此我项目部，对施工电梯基础部分的地下室顶板采取加固措施。
２）在安装施工电梯前,对设备导轨正下方用4根１8＃工字钢支撑，支撑的中心线必须与导轨的每根导杆中线一致,工字钢与筏板顶面相交处焊接1２mm厚30０x3００mm的钢板做衬垫，与地下室顶板底面相交处，沿架体上口４个面，各焊一根水平方向的１８#工字钢，并在４根工字钢之间加设水平、斜方向的１8#工字钢，以加强加固体系的稳定性。
施工电梯放置在地下室顶板上施工方案首先，施工电梯放置在地下室顶板上需要考虑施工过程中的安全问题。
施工人员在顶板施工过程中，需要做好防护措施，如搭设安全护栏、设置
警示标志等，以确保人员的安全。
同时，施工电梯在搭设过程中需要经过
专业人员的认可和监督，在施工过程中要遵守相关安全规范，确保电梯安
装过程的安全可靠。
其次，施工电梯放置在地下室顶板上还需要考虑所需的材料。
例如，
施工电梯的主要承重结构材料应具备足够的强度和稳定性，以确保电梯运
行时不出现任何安全隐患。
同时，电梯的外层材料也需要考虑防水、耐腐
蚀等性能，以满足地下环境的特殊要求。
第三，施工电梯放置在地下室顶板上需要合理安排施工工序。
首先，
需要进行详细的测绘工作，确定电梯的位置和尺寸。
接下来，进行顶板强
度的计算，确保施工电梯的安装不会对地下室结构造成损害。
然后，需要
搭设合适的脚手架或悬挂蓝篮，以便施工人员进行安装和调试工作。
最后，进行电梯的安装和接线等工作，确保电梯的正常运行。
最后，施工电梯放置在地下室顶板上还需要考虑电梯使用的便利性。
在施工过程中，需要考虑电梯的进出口位置、楼层的设置等因素，以方便
日后的使用。
同时，还要配备相应的电梯控制设备和安全装置，确保电梯
的正常运行和安全使用。
总结来说，施工电梯放置在地下室顶板上需要综合考虑安全问题、材料、工序和便利性等因素。
只有在保证安全的前提下，施工电梯的安装和
使用才能更加顺利和可靠。
因此，在施工前要充分考虑相关因素，并制定
合理的施工方案。
施工电梯基础及地下室顶板回撑方案电梯基础是电梯安装的重要组成部分，其稳固性和安全性直接影响到电梯的运行和使用。
在施工电梯基础过程中，地下室顶板的回撑是必要的，以确保地下室顶板的稳定和安全。
施工电梯基础的设计和施工需要遵循相关的规范和标准，以确保其质量和安全性。
首先，需要进行地质勘察，以确定地下土层的稳固性和承载能力。
根据勘察结果，设计师可以确定电梯基础的形式和尺寸。
常见的电梯基础形式包括钢筋混凝土基础、钢基桩和钢轨支柱基础等。
设计师还需注意电梯基础与地下构造的协调配合，确保安装和使用时的稳定和安全。
在电梯基础的施工中，必须正确操作和使用施工机械和工具。
先进行地面开挖工作，然后进行基础的浇筑。
在浇筑前，需要进行必要的检查，确保基础的尺寸和形状符合设计要求。
同时，需要注意浇筑的时间和温度控制，以确保浇筑后基础的强度和稳定性。
浇筑完成后，还需要进行养护工作，使基础在适当的时间内获得足够的强度。
地下室顶板的回撑是为了保证顶板的稳定性和安全。
在进行地下室施工时，常常需要暂时撤除一部分土层，形成一个宽敞的施工空间。
这样可能会导致地下室顶板的减弱和不稳定。
因此，需要采取适当的回撑措施。
回撑的方式通常有钢支撑和混凝土回撑两种。
钢支撑是利用钢材构筑支撑框架，将其安装在地下室顶板下方，以增加顶板的稳定性和承载能力。
钢支撑的具体形式可以根据实际情况进行设计，常见的形式有H型钢、I型钢和钢板等。
在安装时需要注意支撑的数量、间距和深度，以及支撑的固定方式和连接方式。
混凝土回撑是将混凝土喷射到地下室顶板下方，形成一个连续的回撑结构。
混凝土回撑可以提供更大的稳定性和承载能力，但需要考虑施工的难度和成本。
在施工混凝土回撑时，需要进行喷射参数的调整和监控，以保证回撑的质量和强度。
施工电梯基础和地下室顶板回撑是非常重要的工程，需要在施工前进行充分的计划和设计。
施工过程中需要遵循相关的规范和标准，确保施工的质量和安全。
同时需要注意施工现场的环境和工艺控制，以确保施工的顺利进行和安全完成。
施工电梯方案含电梯基础及地下室顶板回撑方案一、引言为了满足建筑工地施工期间的垂直运输需求，安装施工电梯成为必不可少的设备之一、本文将就施工电梯方案以及电梯基础和地下室顶板回撑方案进行详细论述。
二、施工电梯方案1.承载能力：根据工地的施工需求，确定电梯的承载能力。
一般工地上所需的承载能力在1至3吨之间。
2.提升高度：根据建筑高度以及工地的实际需求，确定电梯的提升高度。
一般工地的提升高度在30至100米之间。
3.速度：根据工地的操作要求，确定电梯的运行速度。
一般工地电梯的运行速度在30至60米/分钟之间。
4.安全措施：施工电梯应具备相应的安全保护措施，例如安全门、防坠器、限位器等。
5.操控方式：施工电梯可以采用手动操控或者自动遥控方式进行操作。
6.能耗：施工电梯应尽可能低耗能，节约资源。
三、电梯基础方案施工电梯需要与建筑物结构紧密连接，因此在确定电梯基础方案时，需要考虑以下因素：1.土壤条件：根据建筑工地的土壤条件，采用适当的基础形式。
一般而言，电梯基础可以采用桩基、砼桩基和浅基础等形式。
2.承载力：根据电梯的负载要求，确定基础的承载能力。
一般电梯的基础承载能力在20至40吨之间。
3.防震要求：考虑地震影响因素，采用相应的抗震措施。
可以在基础中设置抗震钢筋或者增加基础的厚度以增强抗震能力。
地下室顶板回撑是指在地下施工过程中，为了保证地下室顶板的稳定性而采取的支撑措施。
以下为地下室顶板回撑的方案选择：1.钢支撑：在地下室施工中，使用钢材制作支架支撑地下室顶板。
这种方式适用于较大空间的地下室，可以提供较强的支撑稳定性。
2.混凝土支撑：在地下室施工中，采用混凝土墙或者混凝土支撑柱支撑地下室顶板。
这种方式适用于较小空间的地下室，可以提供较好的支撑效果。
3.外推支撑：在地下室施工中，采用外推支撑技术支撑地下室顶板。
这种方式适用于地下室顶板悬挑较大的情况，可以提供较好的支撑效果。
五、总结施工电梯方案以及电梯基础和地下室顶板回撑方案的选择需要根据工地实际情况进行综合评估。

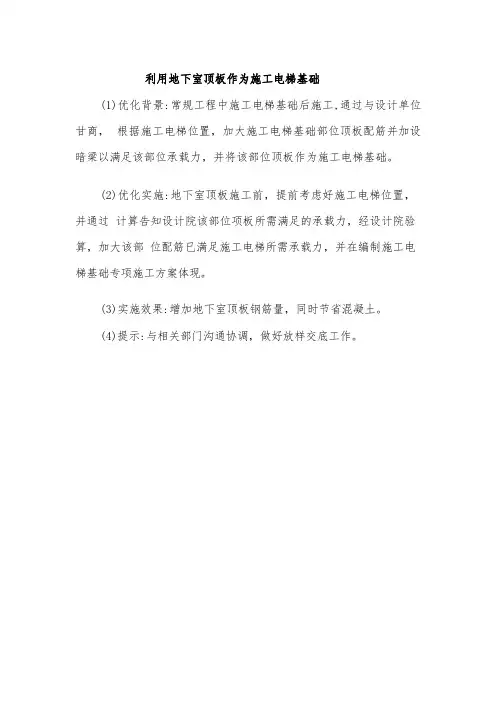

(1)优化背景:常规工程中施工电梯基础后施工,通过与设计单位甘商，根据施工电梯位置，加大施工电梯基础部位顶板配筋并加设暗梁以满足该部位承载力，并将该部位顶板作为施工电梯基础。
(2)优化实施:地下室顶板施工前，提前考虑好施工电梯位置，并通过计算告知设计院该部位项板所需满足的承载力，经设计院验算，加大该部位配筋已满足施工电梯所需承载力，并在编制施工电梯基础专项施工方案体现。
(3)实施效果:增加地下室顶板钢筋量，同时节省混凝土。
(4)提示:与相关部门沟通协调，做好放样交底工作。
目录第一章编制依据 (2)第二章工程概况 (3)2.1 工程概况 (3)2.2 方案适用范围 (3)第三章施工电梯选型 (4)3.1 施工电梯选型要求 (4)3.2 施工电梯选型 (4)第四章施工电梯基础设计 (6)4.1 相关参数 (6)4.2 基础设计及定位 (6)4.3 排水设计 (7)4.4 加固体系设计 (7)第五章施工工艺 (9)5.1 工艺流程 (9)5.2 主要施工工艺及技术要求 (9)第六章安全技术措施 (11)6.1 地下室回顶支撑安全技术措施 (11)6.2 安全防护 (11)第七章验收 (13)7.1 加固体系架体搭设验收 (13)7.2 施工电梯基础验收 (13)第八章计算书 (15)1、荷载计算 (15)2、加固体系计算 (15)第一章编制依据1、《钢结构设计规范》（GB50017-2003）；2、《建筑结构荷载规范》（GB50009-2012）3、《混凝土结构工程施工质量验收规范》（GB50204-2015）；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、建筑施工模板安全技术规范（JGJ162-2008）6、《建筑施工安全检查标准》（JGJ59-2011）；7、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）；8、《施工升降机安全规程》（GB10055-2007）；9、《施工升降机》（GBT10054-2005）；10、《建筑结构荷载规范》（GB50009-2012）；11、《施工现场设施安全设计计算手册》谢建民、肖备著12、.本工程的施工图纸13、《**施工升降机使用说明书》14、品茗安全计算软件，V12.0版本第二章工程概况2.2方案适用范围本方案适用于基础位于地下室顶板上的施工电梯基础。
第三章施工电梯选型3.1施工电梯选型要求一、施工电梯选型包括数量、载重量及运行速度。
二、施工电梯的服务面积约为700㎡，楼栋单层面积大于该面积考虑设置两台。
进度较急、框架结构或类框架结构（砌筑、抹灰工程量较大），按单层面积×1.3后考虑选用。
三、施工电梯载重量（单笼、双笼、载重量）一般选用双笼，总载重量2T×2，面积较小的剪力墙结构可选用单笼。
四、变频电梯的运行速度可达90m/min 普通电梯的只有35m/min，电梯从底层到顶层不超过1.5min为宜。
层数超过17层（3m/层）应使用变频电梯。
第四章施工电梯基础设计施工电梯型号安装高度（m）吊笼形式单个吊笼重（含驱动系统）（Kg）标准节尺寸标准节重量（Kg）底架护栏重量（Kg）附墙架重量及其它（未注明按标准节重量30%估算）对重重量（Kg）载重重量（Kg）4.2基础设计及定位施工电梯编号及对应楼栋安装轴线位置基础长度A(mm)基础宽度B(mm)基础厚度h(mm)顶面标高H（m）中心离附着墙距离L（m）最近轴距离1#-5#楼A轴l1/l2:3m基础混凝土强度钢筋布置（规格、间距）上层钢筋：下层钢筋：拉筋：4.3排水设计基础向外放坡，坡度3%，采用自然排水；4.4加固体系设计因施工需要，需将施工电梯布置在地下室顶板上，施工电梯所产生的荷载会对地下室顶板结构产生不利的影响，所以必须对地下室顶板采取支撑措施，对其梁板部位进行加固。
（若底板设计承载满足电梯安装后对顶板的荷载，则按构造措施布置加固体系，构造措施按下述布置：钢管—48*3.5，龙骨—50*50*3方钢或50*100方木，立杆间距1.2m×1.2m，步距1.8m，加固区域l/b=基础尺寸+1m×2，参数填入表格。
若不足以承载，则另行设计。
）一、架体形式架体形式加固区域（l×b）(m)一般按基础尺寸+1m×2顶板厚度（mm）覆土厚度（m）立杆纵距立杆横距步距顶步步距悬挑段长度二、材料钢管龙骨垫板第五章施工工艺5.1工艺流程放线定位→加固体系架体加固→验收→施工电梯基础支设模板、绑扎钢筋、预埋件预埋→隐蔽验收→混凝土浇筑→拆模养护5.2主要施工工艺及技术要求1、加固体系架体搭设（1）梁板加固时，立杆必须上下顶紧，纵、横杆件不得缺少，立杆顶部扣件拧紧；当梁、板水平杆高度不一时，应延伸至对方至少两根立杆。
若现浇板下部支撑立杆使用可调托撑（顶丝）与钢管龙骨相连时，托板厚度不得小于5mm，托板与螺杆必须焊接牢固，使用时螺杆伸出长度不得超过150mm，插入立杆内的长度不得少于300mm。
（2）满堂支架沿框架大梁周边与中间每隔四跨支架立杆沿竖向设置一道纵、横向剪刀撑，由底至顶连续设置。
剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主接点的距离不宜大于150mm。
（3) 纵横向水平杆设置在立杆内侧，其长度不应小于3跨。
纵横向水平杆接长采用对接扣件连接，纵横向水平杆的对接扣件交错布置：两根相邻纵横向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1／3。
2、基础施工（1）支设模板放线→支设模板→模板加固→模板验收（2）钢筋绑扎、预埋件预埋钢筋原材料检验→钢筋翻样→加工下料制作→半成品运至现场→现场绑扎、焊接、骨架就位→自检隐蔽验收→监理验收。
a.进场所有规格必须有质保书，且按不同规格，数量抽样检测合格后使用。
b.钢筋制作必须符合设计要求，钢筋的型号、规格、尺寸必须按照图纸。
如需代用必须经设计部门同意，办好书面手续。
c.钢筋、预埋件成品保护钢筋绑扎完成后禁止踩踏。
禁止碰动预埋件。
（3）混凝土施工及养护提前向厂家预定，并派人在商品砼搅拌站检查砼的材料质量，使各种材料均达到规范规定的标准。
商品砼的塌落度，必须严格控制，到达现场要先检查塌落度再进行浇筑，不得有任意加水现象产生，并按规范要求批量制作砼试块，做好砼试块的同条件养护以及标准养护的工作。
选择细心的技工负责振捣，振点移动控制在500mm，确保基础振捣密实，无蜂窝麻面，表面平整，特别注意结构交接处。
在砼浇筑过程中，应经常观察模板、支架、钢筋、预埋件和预留洞的情况，当发现有变形、位移时，应及时采取措施进行处理。
振捣棒的操作应做到“快插慢拔”，在振捣过程中，宜将振捣棒上下略有抽动，以使上下振捣均匀。
每点振捣时间一般控制在20～30秒，以混凝土表面呈现水平不再显著下沉，不再出现气泡为准。
砼的浇筑不允许留设施工缝。
混凝土养护对于保证混凝土质量至关重要，因此混凝土浇筑完毕后，在12小时内加以覆盖草包和浇水，并由专人负责养护，每天浇水次数应能保持混凝土有足够的湿润状态。
做好商品砼的浇灌记录。
3、基础施工时注意事项（1）严格按工序验收，做好施工记录及隐蔽验收；（2）基础尺寸、厚度要准确，基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。
（3）基础预埋件必须牢固地固定在基础加强筋上，标高、位置符合相应说明书的要求。
（4）防雷接地装置的埋设与主体结构的接地装置连通。
（5）基坑开挖后及时施工，并做好混凝土的养护。
（6）只有当基础达到设计强度并满足设计要求后才能进行下一道工序操作。
第六章安全技术措施6.1地下室回顶支撑安全技术措施1、回顶支撑架搭设前，应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）和施工组织设计（方案）的要求向搭设，并向使用人员做好安全、技术交底。
2、对钢管架、配件、加固件应进行检查验收，严禁使用不合格的钢管架、配件。
3、搭设在脚手架立杆底座下应铺设垫板。
4、不配套的钢管架与配件不得混合使用于同一竖直脚手架支撑系统。
5、水平加固杆、剪刀撑安装应符合构造要求。
6、可调底座、顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。
7、模板支撑和脚手架搭设完毕后应进行检查验收，合格后方准使用。
8、支撑架经单位工程负责人检查验证并确认不再需要时，方可拆除。
9、在第一次使用施工电梯时，必须由质安员、施工员对架体检查，随时观测架体变形，地下室顶板是否有开裂等影响结构的不安全因素，发现隐患，及时停止使用，采取措施保证安全后再使用。
10、日常检查、巡查重点部位：杆件的设置和连接、扫地杆、支撑、剪力撑等构件是否符合要求；连接扣件是否松动；支撑体系杆件是否有变形的现象；地下室顶板或相连构件是否有开裂等现象。
11、地下室顶板的堆载或活载不得超过设计要求。
水平段L(mm)做法说明：H≤300，使用C20素砼直接硬化坡道；H＞300，使用灰砂砖砌筑，面层50厚C20砼面。
面层用20#钢筋拉防滑槽或用木条钉防滑条，坡度以手推车能轻松上下为宜。
高度H(mm)6.2安全防护节点做法示意做法说明防护棚基础图1、立柱基础采用C30素砼，尺寸为500×500×500。
2、预埋件采用钢板与钢筋焊接制作，在基础砼浇筑时预先准确固定到位。
3、基础与通道地面同时浇筑，湿润养护7天后，安装防护棚架体。
4、焊接部位均需满焊，满足二级焊缝质量要求，焊缝高度不小于6mm。
整体外观示意图1、工具式安全通道尺寸宜6m×4.5m。
上部设置双层硬防护，底层彩钢板，上层木胶合板，均需与结构固定牢固。
2、通道地面采用C20砼硬化，厚度为100mm。
3、CI设置参照公司CI标准。
第七章验收7.1加固体系架体搭设验收架体搭设完毕，须由项目技术负责人组织有关人员按照设计方案的要求，进行检查验收，合格后方可进行施工电梯的安装。
具体验收要求参照相应支撑体系的安全技术规范。
7.2施工电梯基础验收1、严格按工序施工，做好施工记录及隐蔽验收；2、基础尺寸、厚度要准确，基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。
3、基础预埋件必须牢固地固定在基础加强筋上，标高、位置符合相应说明书的要求。
4、防雷接地装置的埋设与主体结构的接地装置连通。
5、施工电梯安装前由施工单位、安装单位、监理单位按下表要求组织验收第八章计算书1、施工荷载标准值计算（施工电梯重量*动力系数2+基础重量）2、加固支撑体系计算1）可调顶托承载力计算2）长细比验算3）立杆稳定性验算计算示例：1、荷载计算施工电梯参数施工电梯型号：SC200/200 吊笼形式：双吊笼架设总高度：102m 标准节长度：1.508m标准节自重：146Kg 单个吊笼载重：2000kg单个吊笼重（含驱动系统）：2000kg 底层护栏重：1300kg导轨载重量：[102/1.508] *146=9928kg附墙架及紧固件重量（约占导轨载重量的30%）：9928*30%=2978.4kg 施工电梯总重量：2000×2+1300+2000×2+9928+2978.4=20206.4kg取g=10N/kg，施工电梯荷载：20206.4×10=202.06kN考虑动力作用施工电梯对地荷载：202.06×2=404.12基础重量：25×5.8×3.9×0.3=169.65kN荷载总计：404.12+169.65=573.77kN作用在顶板面的荷载标准值为：573.77/（5.8×3.9）=25.37kN/㎡2、加固体系计算地下室临时支撑设计计算书计算依据：1、《钢结构设计规范》GB50017-20032、《建筑结构荷载规范》GB 50009-20123、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011一、参数信息钢管支撑立面图支撑平面图钢管支撑受力简图设梁板下Ф48×3mm 钢管@0.6m×0.6m支承上部施工荷载，可得：N=γQ ×N QK ×l a ×l b =1.4×25.37×0.6×0.6=12.787kN1、可调托座承载力验算【N】=30≥N =12.787kN满足要求！2、长细比验算根据《规范》JGJ130-2011第5.4.6条规定可知：顶部立杆段：λ=l0/i =kμ1(h d+2a1)/i=1×2.2×(200+2×200)/15.9=83.019≤[λ]＝210满足要求！非顶部立杆段：λ=l0/i=kμ2h0/i=1×1.8×1310/15.9=148.302≤[λ]＝210满足要求！3、立杆稳定性验算顶部立杆段：λ=l0/i=kμ1(h d+2a1)/i=1.155×2.2×(200+2×200)/15.9=95.887≤[λ]＝210非顶部立杆段：λ=l0/i=kμ2h0/i=1.155×1.8×1310/15.9=171.289≤[λ]＝210比较后取大值，λ=171.289,查《规范》JGJ130-2011附表A.0.6，取φ=0.243f＝N/(φA)=8286/(0.243×424)=80.422N/mm2≤ [f]＝205N/mm2满足要求！临时扣件钢管支撑满足要求！。
