风系统技术交底

一、交底目的为确保施工过程中排烟管道排风系统的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底内容1. 工程概况- 工程名称：[项目名称]- 工程地点：[项目地点]- 施工单位：[施工单位名称]- 施工负责人：[施工负责人姓名]- 施工班组：[施工班组名称]2. 排烟管道排风系统设计要求- 排烟管道材质：应选用不燃、耐高温、耐腐蚀的金属材料，如不锈钢、铝合金等。

- 排烟管道直径：根据排烟量、风速要求及现场实际情况确定。

- 排烟管道坡度：一般为3%-5%，便于烟气排出。

- 排烟管道连接：采用法兰连接或焊接连接，确保连接牢固、密封。

3. 施工安全注意事项- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。

- 施工现场应设置安全警示标志，防止非施工人员进入。

- 施工过程中，严禁吸烟、使用明火。

- 高处作业时，必须使用安全带，并确保安全带正确使用。

- 施工现场应保持通风良好，确保施工人员呼吸新鲜空气。

- 施工过程中，如发现异常情况，应立即停止作业，并向现场负责人报告。

4. 施工操作要点- 施工前，应对施工人员进行技术交底，确保其了解施工要求和安全注意事项。

- 施工过程中，应严格按照设计图纸和施工规范进行操作。

- 管道安装前，应对管道进行检验，确保管道质量合格。

- 管道安装过程中，应确保管道连接牢固、密封，防止烟气泄漏。

- 管道安装完成后，应进行试压检测，确保管道系统无泄漏。

5. 应急处理措施- 如发生火灾，应立即启动消防设施，切断电源，并迅速撤离现场。

- 如发生管道泄漏，应立即关闭阀门，防止烟气扩散，并采取措施进行修复。

- 如发生人员伤亡，应立即拨打急救电话，并采取急救措施。

三、交底时间[交底时间]四、交底人[交底人姓名]五、接受交底人[接受交底人姓名]六、备注1. 本安全技术交底内容为施工过程中的基本要求，具体施工要求可根据实际情况进行调整。

2. 施工过程中，如遇特殊情况，应立即向现场负责人报告，并采取相应措施。

一、交底目的为确保新风系统施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行新风系统技术安全交底。

二、交底内容1. 工程概况- 工程名称：_______- 施工单位：_______- 施工部位：_______- 施工内容：_______2. 新风系统基本原理新风系统通过室外空气处理设备，将室外新鲜空气引入室内，同时对室内空气进行过滤、净化，保证室内空气质量。

3. 施工安全注意事项1) 施工人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下立体交叉作业时，必须设置安全隔离设施。

- 施工现场禁止吸烟、使用明火。

- 施工人员应遵守施工现场各项安全规定，听从指挥。

2) 设备安全- 新风系统设备在运输、安装过程中，应确保设备不受损坏。

- 设备安装前，应检查设备是否完好，有无损坏、变形等情况。

- 设备安装过程中，应严格按照操作规程进行，确保设备安装牢固。

3) 电气安全- 施工现场电气线路应规范布置，不得随意拉接临时线路。

- 电气设备应按照国家规定进行接地，防止漏电事故发生。

- 施工人员应熟悉电气设备操作规程，严禁非专业人员操作。

4) 通风安全- 施工现场应保持良好的通风，防止有害气体积聚。

- 通风管道安装过程中，应确保管道连接严密，防止气体泄漏。

4. 施工过程中可能出现的安全隐患及预防措施1) 设备损坏- 预防措施：设备在运输、安装过程中，应轻拿轻放，避免碰撞、挤压。

2) 电气事故- 预防措施：严格遵守电气安全规定，确保电气设备接地可靠，防止漏电事故发生。

3) 通风不畅- 预防措施：通风管道安装过程中，确保管道连接严密，避免气体泄漏。

5. 应急处理措施1) 发生火灾时，立即切断电源，并迅速报警。

2) 发生人员受伤时，立即进行现场急救，并拨打急救电话。

3) 发生设备故障时，立即停机，并通知专业人员维修。

三、交底要求1. 施工单位应组织施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。

一、交底对象本安全技术交底适用于所有参与新风系统安装施工的人员。

二、交底目的为确保新风系统安装施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

三、施工前准备1. 人员准备：施工人员必须经过专业培训，具备相应的操作技能和安全知识。

2. 材料准备：确保所有安装材料符合国家标准，并检查其质量。

3. 工具准备：准备齐全的安装工具，如扳手、螺丝刀、水平尺等。

4. 安全设施准备：确保施工现场有足够的防护设施，如安全帽、安全带、防护眼镜等。

四、安全技术措施1. 高空作业安全：- 高空作业人员必须佩戴安全带，并做到高挂低用。

- 高空作业区域应设置安全网或防护栏杆。

- 严禁在未设置安全措施的楼层进行高空作业。

2. 设备操作安全：- 操作设备前，必须熟悉设备性能和操作规程。

- 严格按照设备操作流程进行操作，不得擅自改变操作方式。

- 操作过程中，注意观察设备运行状态，发现异常情况立即停止操作。

3. 电气安全：- 施工现场严禁私拉乱接电线。

- 电气设备必须符合国家标准，并定期检查。

- 严禁在潮湿环境下操作电气设备。

4. 通风排气：- 安装过程中，确保施工现场通风良好。

- 通风不良时，应使用排风扇等设备进行通风。

- 严禁在密闭空间内进行通风不良的作业。

5. 材料搬运：- 搬运材料时，注意平衡，防止坠落。

- 严禁在狭窄通道内搬运重物。

五、施工过程注意事项1. 安装前检查：- 仔细检查施工现场，确保无安全隐患。

- 检查设备、材料是否符合要求。

2. 安装顺序：- 按照设计图纸和施工方案进行安装。

- 严禁擅自改变安装顺序。

3. 安装质量：- 严格按照标准进行安装，确保安装质量。

- 及时发现问题并整改。

4. 施工记录：- 做好施工记录，包括施工时间、人员、材料、设备等信息。

六、施工结束后的安全措施1. 清理现场：- 施工结束后，清理施工现场，确保无遗留隐患。

2. 设备检查：- 检查设备运行状态，确保无异常。

新风系统安装技术交底
1、新风系统的材料、设备必须按投标文件规定的要求进场，并在进场时及时提供质保资料，进场后及时报请监理及业主人员进行验收。

2、窗式进风器安装时与窗户安装单位协调处理好进度衍接问题，进风器安装时必须保护好土建二侧棱角，安装好之后修补粉饰必须符合土建要求。

3、墙式进风器位置按图施工，墙式进风器安装高度必须符合设计要求（原则上就是贴梁底安装）。

机械开孔应在土建中间结构验收后，粉刷工程大面积开始前进行，开孔时不得损坏梁体，处理好与总包单位的关系。

特别是处理好外气罩节点防渗，否则承担由此产生的损失。

4、所有外气罩除在文化石区域为棕色外，其余区域按外墙涂料颜色预制安装。

（依据按甲方提供的建筑图和涂料排布组合总图执行）特别强调要处理好新风外气罩与墙体的节点防渗，否则由此产生的损失由新风施工方承担。

5、安装要求：风机安装位置设于卫生间吊顶内，主机在吊顶方向≤28cm，具有防震措施，风机安装应保持水平，稳固，运行无跳振现象，同时充分考虑卫生间排水管对设备安装的影响。

窗式进风器安装于门窗上方，应充分考虑粉饰厚度、及文化石、GRC线条对安装进风器的影响，且应安装牢固，水平度好，外观洁净美观，气腔内保持洁净，空气顺畅流通。

主机总排风口通过外墙或室内排气道排出，室内风口仅出卫生间考虑，通过管道与主机风口相连，主机空置预留风口应用专用闷盖密封，管道安装横平竖直，无明显偏差，支吊架位置正确，受力均匀，管道与风口和主机连接紧密无泄漏。

6、施工资料与施工同步，上道工序完工后及时报验监理进行检查验收，监理检查合格后才允许下道工序的施工。

2010-3-25。

一、交底对象本安全技术交底适用于参与室内新风系统安装、调试、运行维护等相关工作人员。

二、交底内容1. 交底目的为确保室内新风系统安装、调试、运行维护过程中的安全，预防事故发生，特进行安全技术交底。

2. 交底要求（1）认真听取安全技术交底内容，做好记录。

（2）严格按照操作规程进行作业。

（3）加强安全意识，确保人身安全。

3. 交底内容（1）现场安全注意事项1）施工现场必须配备安全防护设施，如安全帽、安全带、防护栏杆等。

2）高空作业人员必须佩戴安全带，并系牢。

3）施工现场禁止酒后作业、疲劳作业。

4）施工现场严禁吸烟、使用明火。

5）施工现场应保持通风良好，确保空气质量。

（2）新风系统安装安全注意事项1）安装前，检查设备是否完好，是否存在损坏、变形等问题。

2）安装过程中，确保设备安装牢固，防止脱落。

3）高空作业时，必须佩戴安全带，并系牢。

4）安装过程中，注意避免碰撞到其他管道、线路等设施。

5）安装完成后，对设备进行检查，确保运行正常。

（3）新风系统调试安全注意事项1）调试前，检查设备是否完好，是否存在损坏、变形等问题。

2）调试过程中，注意观察设备运行情况，确保运行正常。

3）调试过程中，严禁操作人员进入设备内部。

4）调试完成后，对设备进行检查，确保运行正常。

（4）新风系统运行维护安全注意事项1）运行维护过程中，注意观察设备运行情况，确保运行正常。

2）定期对设备进行检查、保养，发现异常情况及时处理。

3）运行维护过程中，严禁操作人员进入设备内部。

4）运行维护过程中，注意保持工作区域清洁、整洁。

5）运行维护过程中，加强安全意识，确保人身安全。

三、交底总结室内新风系统安全技术交底是为了确保安装、调试、运行维护过程中的安全。

请各位工作人员认真遵守安全操作规程，加强安全意识，预防事故发生。

四、签字确认（以下为签字确认部分）交底人：（签名）交底时间：（年月日）参加交底人员：（签名）参加交底时间：（年月日）。

一、交底目的为确保新风系统安装过程中的安全，避免安全事故发生，特制定本安全技术交底。

二、交底内容1. 施工人员要求- 所有参与新风系统安装的施工人员必须经过专业培训，掌握新风系统安装的基本技能和安全操作规程。

- 进入施工现场必须佩戴安全帽，系好安全带，穿着合适的劳动保护服装。

2. 施工环境要求- 施工现场应保持整洁，合理布置施工材料，确保通道畅通，防止发生绊倒、碰撞等事故。

- 施工区域应设置明显的警示标志，提醒人员注意安全。

3. 施工设备与材料要求- 施工设备必须符合国家安全标准，并经过定期检查和维护。

- 施工材料必须符合国家相关标准和要求，严禁使用不合格或过期材料。

4. 安装前的准备工作- 施工前应对安装现场进行仔细检查，确保现场环境符合安装要求。

- 根据设计图纸，核对安装位置、尺寸和管道走向，确保无误。

5. 安装过程中的安全措施- 安装过程中，操作人员应严格遵守操作规程，不得擅自更改安装方案。

- 严禁在高空作业时，未佩戴安全带或安全带未系紧。

- 在安装管道时，应注意防止管道扭曲、碰撞，确保管道连接牢固。

- 在安装过滤系统时，应注意过滤材料的质量，确保过滤效果。

- 安装热交换器时，应确保热交换器的密封性能，防止发生泄漏。

6. 安装后的检查与验收- 安装完成后，应对新风系统进行全面检查，确保系统运行正常，无安全隐患。

- 验收合格后方可投入使用。

三、注意事项1. 施工人员应严格遵守操作规程，不得擅自更改安装方案。

2. 高空作业时，必须佩戴安全带，并做好安全防护措施。

3. 施工现场应保持整洁，合理布置施工材料，确保通道畅通。

4. 定期对施工设备进行检查和维护，确保设备正常运行。

5. 对施工材料进行严格把关，确保材料质量。

四、应急措施1. 如发生人员受伤，应立即停止施工，并拨打急救电话。

2. 对受伤人员进行现场急救，并迅速送往医院治疗。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

一、交底目的为确保通风系统安装过程中的安全，预防事故发生，现将通风系统安装的安全技术要求交底如下。

二、交底内容1. 施工人员要求（1）施工人员必须具备相关资质，持证上岗。

（2）施工人员应严格遵守国家有关法律法规和公司安全操作规程。

（3）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

2. 施工现场要求（1）施工现场应设置明显的安全警示标志，并确保施工区域内的安全通道畅通。

（2）施工现场应设置消防设施，如灭火器、消防沙等，并确保其有效性。

（3）施工现场应保持整洁，及时清理施工垃圾，防止绊倒事故发生。

3. 施工设备要求（1）施工设备应定期检查、保养，确保其正常运行。

（2）吊装设备在吊装前应检查吊车的钢丝绳、吊钩等部位是否完好。

（3）设备运输过程中，应采取有效措施，防止设备倾倒、损坏。

4. 施工过程要求（1）施工前，应详细阅读施工图纸，了解通风系统的设计要求。

（2）施工过程中，应严格按照施工图纸和操作规程进行操作。

（3）施工过程中，应密切关注施工环境，发现安全隐患及时处理。

（4）施工过程中，应做好施工记录，确保施工过程可追溯。

5. 通风系统安装要求（1）通风管道安装应牢固、平整，管道连接处应密封严密。

（2）通风管道支架应设置合理，确保管道安装牢固。

（3）通风系统安装过程中，应注意防止管道、支架等部件的损坏。

（4）通风系统安装完成后，应进行系统调试，确保通风效果。

三、注意事项1. 施工过程中，严禁酒后作业、疲劳作业。

2. 施工过程中，严禁违规操作，如未经允许擅自改变施工方案等。

3. 施工过程中，如遇恶劣天气，应暂停施工，确保人员安全。

4. 施工完成后，应对施工现场进行清理，确保无安全隐患。

四、安全培训1. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

2. 施工单位应加强对施工人员的安全操作规程培训，确保施工过程安全。

3. 施工单位应定期组织安全检查，及时发现并整改安全隐患。

工程名称施工单位分项工程名称空调风系统—新风管制作交底日期交底内容：一、材料要求：1、风机盘管连接矩形风管的制作,风管长边≤630mm，采用δ=0.6mm镀锌钢板，风管长边630＜b≤1000mm采用δ=0.75 mm镀锌钢板；风管长边1000＜b≤2000mm，采用δ=1.0 mm镀锌钢板。

2、矩形风管长边大于630mm或保温风管边长大于等于800mm，且管段长度大于1200mm的风管，应采取加固措施。

小于800mm的风管采用楞筋、楞线方法加固。

风管吊架采用M10的膨胀螺栓固定，吊架间距为2.5。

3、镀锌铁皮、角钢等主要材料应具有出厂合格证明书或质量鉴定文件；镀锌铁皮表面不得有裂结疤、划痕及水印等缺陷，应有镀锌层结晶花纹。

二、制作工艺：领料→展开下料→剪切→倒角→咬口制作→风管折方→成型→铆法兰→翻边→检验操作要点：1板材拼接采用单平咬口，矩形风管四角组合采用联合角咬口，咬口形式如下：单咬口联合角咬口1）当风管边长≥630mm，且长度＞1200mm时，应采用比法兰角钢小一号的角钢横向加固。

2）风管边长在800mm以内不得有拼接，800mm以上尽量减少拼接，拼接缝应错开。

3）下料时应核对好尺寸，用铁剪下料时可用划针划线，需折弯时，严禁用划针划线，可用铅笔划线。

4）合缝时应采用木锤或橡皮锤进行敲打，严禁使用铁锤敲打，以免损坏镀锌层。

项目专业技术负责人：交底人：接受人：工程名称施工单位分项工程名称空调风系统-新风管制作交底日期交底内容：四、质量要求1、制作完毕的风管，当外边长≤300mm时，边长允许偏差-1~0mm；当外边长＞300mm时，边长允许偏差-2～0mm。

2、风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷，直管纵向咬缝应错开。

连接法兰翻边为6—10mm。

风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象，翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不应有开裂与孔洞。

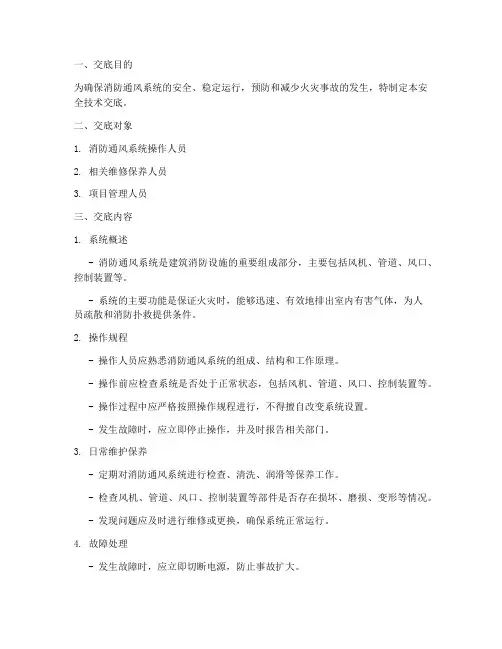

一、交底目的为确保消防通风系统的安全、稳定运行，预防和减少火灾事故的发生，特制定本安全技术交底。

二、交底对象1. 消防通风系统操作人员2. 相关维修保养人员3. 项目管理人员三、交底内容1. 系统概述- 消防通风系统是建筑消防设施的重要组成部分，主要包括风机、管道、风口、控制装置等。

- 系统的主要功能是保证火灾时，能够迅速、有效地排出室内有害气体，为人员疏散和消防扑救提供条件。

2. 操作规程- 操作人员应熟悉消防通风系统的组成、结构和工作原理。

- 操作前应检查系统是否处于正常状态，包括风机、管道、风口、控制装置等。

- 操作过程中应严格按照操作规程进行，不得擅自改变系统设置。

- 发生故障时，应立即停止操作，并及时报告相关部门。

3. 日常维护保养- 定期对消防通风系统进行检查、清洗、润滑等保养工作。

- 检查风机、管道、风口、控制装置等部件是否存在损坏、磨损、变形等情况。

- 发现问题应及时进行维修或更换，确保系统正常运行。

4. 故障处理- 发生故障时，应立即切断电源，防止事故扩大。

- 根据故障现象，查找原因，采取相应的处理措施。

- 处理过程中，应确保自身安全，避免发生意外伤害。

5. 安全注意事项- 操作人员应穿戴好个人防护用品，如安全帽、手套、眼镜等。

- 操作过程中，不得擅自离开岗位，确保系统正常运行。

- 遇有紧急情况，应立即启动应急预案，确保人员安全。

6. 培训与考核- 定期对操作人员进行消防通风系统操作技能培训，提高其业务水平。

- 对操作人员进行考核，确保其掌握必要的操作技能和安全知识。

四、交底要求1. 操作人员必须认真阅读本交底内容，确保理解并掌握各项操作规程和安全注意事项。

2. 操作人员应积极参加培训与考核，不断提高自身业务水平。

3. 相关部门应加强对消防通风系统的监督检查，确保系统安全运行。

五、附则本安全技术交底自发布之日起实施，如有未尽事宜，由相关部门负责解释。

---本模板为消防通风系统安全技术交底的基本框架，具体内容可根据实际情况进行调整和完善。
