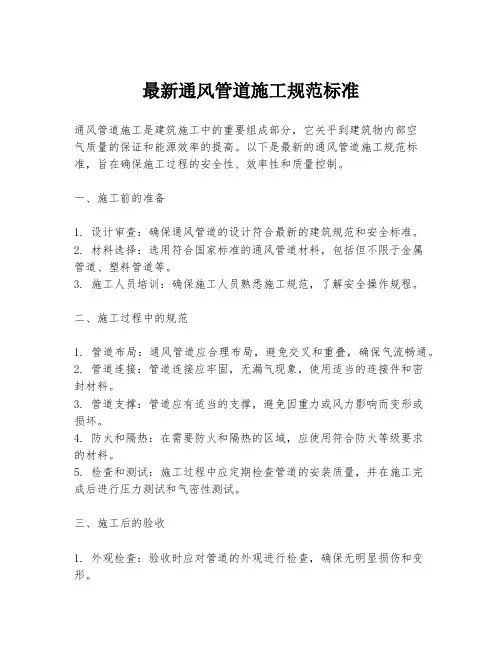

最新通风管道施工规范标准通风管道施工是建筑施工中的重要组成部分，它关乎到建筑物内部空气质量的保证和能源效率的提高。

以下是最新的通风管道施工规范标准，旨在确保施工过程的安全性、效率性和质量控制。

一、施工前的准备1. 设计审查：确保通风管道的设计符合最新的建筑规范和安全标准。

2. 材料选择：选用符合国家标准的通风管道材料，包括但不限于金属管道、塑料管道等。

3. 施工人员培训：确保施工人员熟悉施工规范，了解安全操作规程。

二、施工过程中的规范1. 管道布局：通风管道应合理布局，避免交叉和重叠，确保气流畅通。

2. 管道连接：管道连接应牢固，无漏气现象，使用适当的连接件和密封材料。

3. 管道支撑：管道应有适当的支撑，避免因重力或风力影响而变形或损坏。

4. 防火和隔热：在需要防火和隔热的区域，应使用符合防火等级要求的材料。

5. 检查和测试：施工过程中应定期检查管道的安装质量，并在施工完成后进行压力测试和气密性测试。

三、施工后的验收1. 外观检查：验收时应对管道的外观进行检查，确保无明显损伤和变形。

2. 功能性测试：进行通风系统的功能性测试，确保系统运行正常，达到设计要求。

3. 安全检查：检查通风系统是否符合安全标准，包括防火、防爆等要求。

四、维护和保养1. 定期检查：定期对通风管道进行检查，及时发现并解决问题。

2. 清洁维护：定期清洁通风管道，防止灰尘和异物堵塞管道。

3. 维修记录：建立维修记录，记录每次检查和维修的详细情况。

五、结束语通风管道施工规范标准的制定和执行对于确保建筑物内部环境的舒适性和安全性至关重要。

施工单位应严格遵守上述规范，不断提高施工质量和效率，为社会提供更加健康、安全、节能的建筑环境。

请注意，以上内容仅为示例，具体的施工规范标准可能会根据地区、材料、技术等不同因素有所变化。

在实际施工前，应参照最新的国家或行业标准进行。

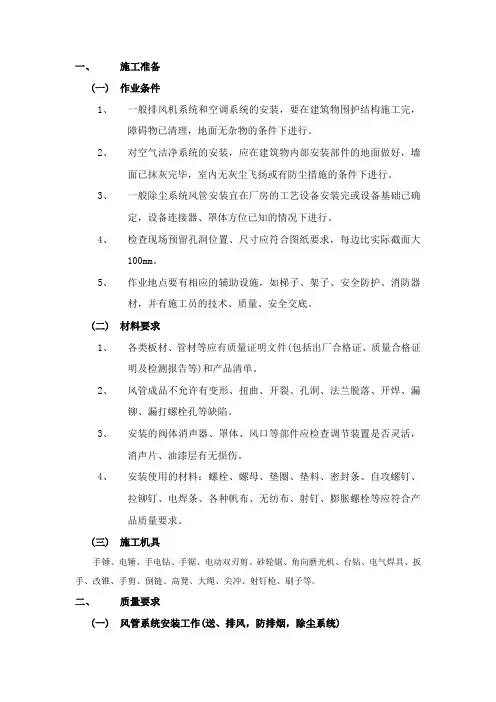

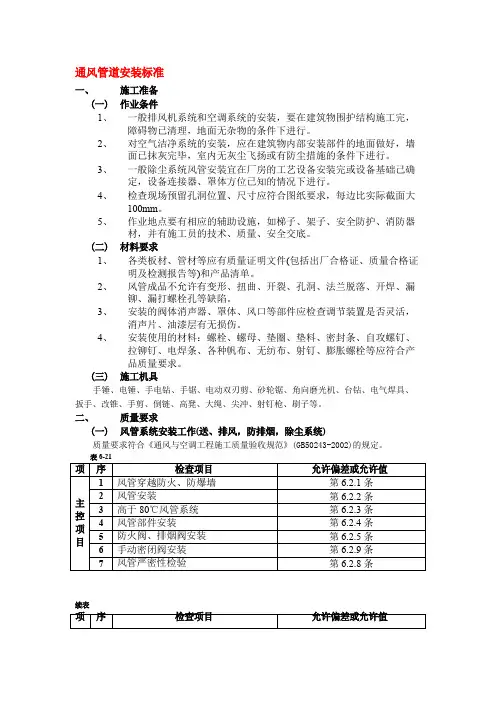

通风管道安装标准一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕,室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行.4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底.(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等）和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷.3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活,消声片、油漆层有无损伤.4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作（送、排风，防排烟,除尘系统)质量要求符合《通风与空调工程施工质量验收规范》（GB50243—2002）的规定.质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002）的规定。

质量要求符合《通风与空调工程施工质量验收规范》（GB50243—2002)的规定.三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

2、风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。

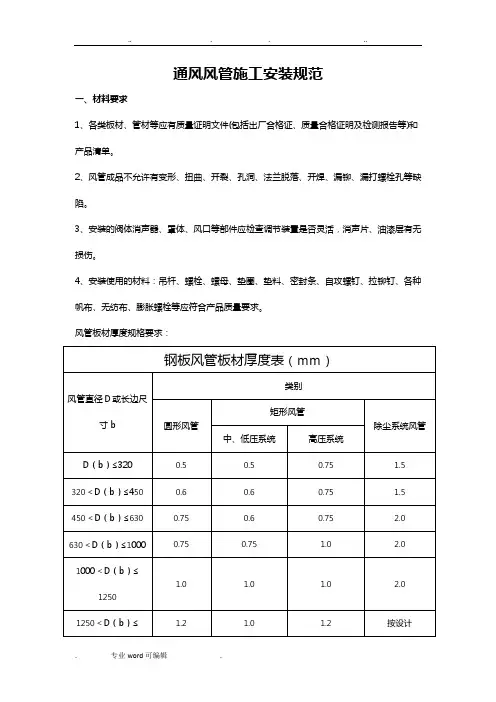

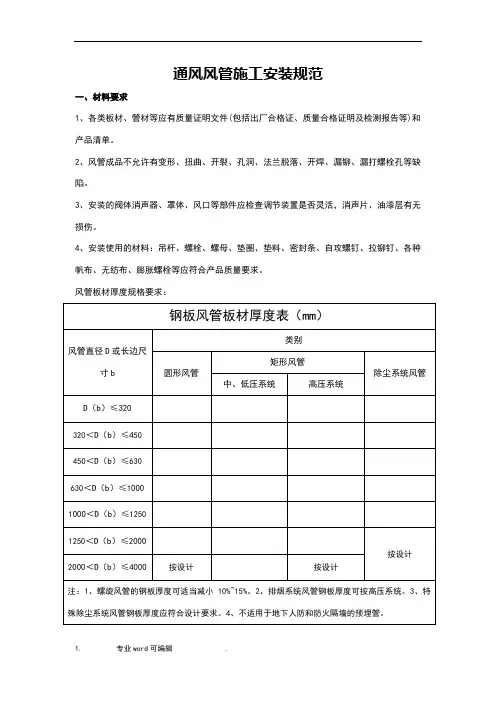

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

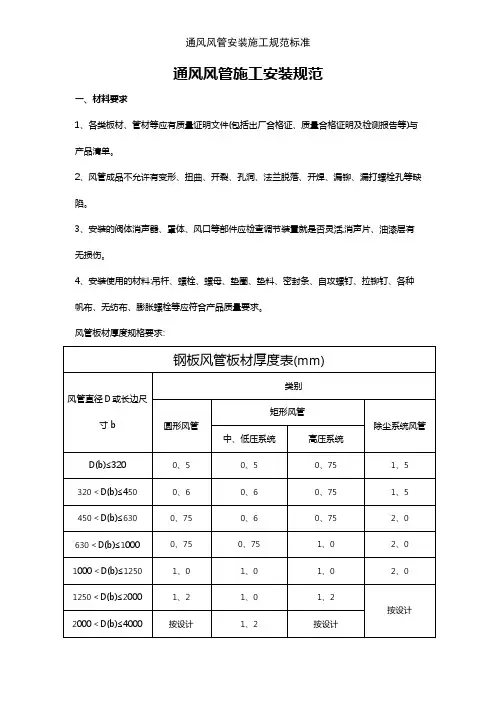

风管板材厚度规格要求：二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以。

螺旋风管的支、吊架间距可以适当增加。

支、吊架间距在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用。

法兰垫料材质的选用①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-21续表质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-22质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-23续表三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

2、风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。

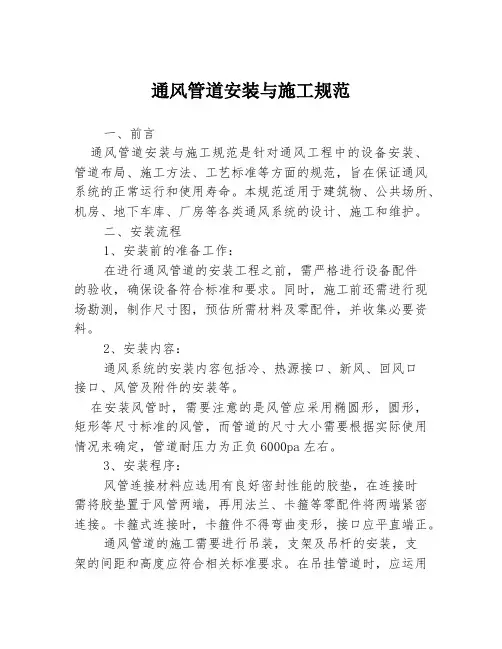

通风管道安装与施工规范一、前言通风管道安装与施工规范是针对通风工程中的设备安装、管道布局、施工方法、工艺标准等方面的规范，旨在保证通风系统的正常运行和使用寿命。

本规范适用于建筑物、公共场所、机房、地下车库、厂房等各类通风系统的设计、施工和维护。

二、安装流程1、安装前的准备工作：在进行通风管道的安装工程之前，需严格进行设备配件的验收，确保设备符合标准和要求。

同时，施工前还需进行现场勘测，制作尺寸图，预估所需材料及零配件，并收集必要资料。

2、安装内容：通风系统的安装内容包括冷、热源接口、新风、回风口接口、风管及附件的安装等。

在安装风管时，需要注意的是风管应采用椭圆形，圆形，矩形等尺寸标准的风管，而管道的尺寸大小需要根据实际使用情况来确定，管道耐压力为正负6000pa左右。

3、安装程序：风管连接材料应选用有良好密封性能的胶垫，在连接时需将胶垫置于风管两端，再用法兰、卡箍等零配件将两端紧密连接。

卡箍式连接时，卡箍件不得弯曲变形，接口应平直端正。

通风管道的施工需要进行吊装，支架及吊杆的安装，支架的间距和高度应符合相关标准要求。

在吊挂管道时，应运用悬挂吊钩将其连接于吊杆上，注意平衡和垂直，吊挂点与管道的接触应平滑，以避免刮擦。

吊挂精度误差在±5mm以内，不能超过允许范围。

4、安装后的验收和保养：通风管道安装完毕后需要进行管道位置，管道连接口，胶垫颜色，管道整体平直性等项目的验收，保证管道的质量和良好性能。

同时，在正式交付使用前，还应对整个通风系统进行试运行并进行整改和维护。

三、管道布局规划1、布局设计原则：通风管道的布局需优化设计，以充分满足清洁，安全，易施工和经济性的要求。

设计应体现管道流线型，尽量避免设计上的交叉，重叠和冲突。

管道的防火等级应符合国家相关标准要求。

2、管道布局要点：通风管道的布局规划要点包括风管尺寸的确定和标志的标注，各管段的管道斜率和坡度，支架距离及需要增设拐角，变径，变形等管件的位置。

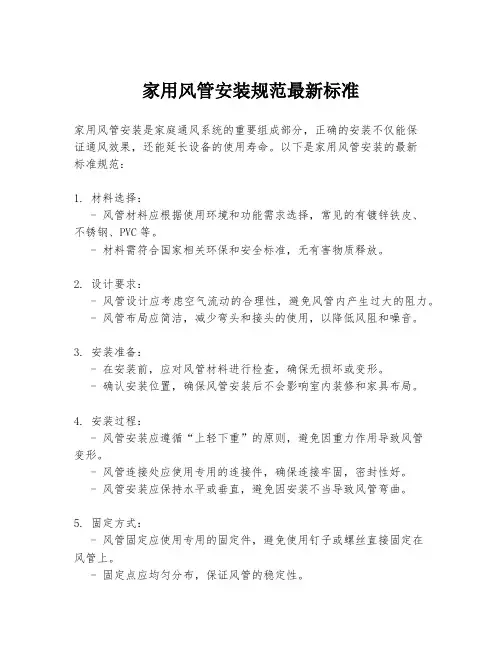

家用风管安装规范最新标准家用风管安装是家庭通风系统的重要组成部分，正确的安装不仅能保证通风效果，还能延长设备的使用寿命。

以下是家用风管安装的最新标准规范：1. 材料选择：- 风管材料应根据使用环境和功能需求选择，常见的有镀锌铁皮、不锈钢、PVC等。

- 材料需符合国家相关环保和安全标准，无有害物质释放。

2. 设计要求：- 风管设计应考虑空气流动的合理性，避免风管内产生过大的阻力。

- 风管布局应简洁，减少弯头和接头的使用，以降低风阻和噪音。

3. 安装准备：- 在安装前，应对风管材料进行检查，确保无损坏或变形。

- 确认安装位置，确保风管安装后不会影响室内装修和家具布局。

4. 安装过程：- 风管安装应遵循“上轻下重”的原则，避免因重力作用导致风管变形。

- 风管连接处应使用专用的连接件，确保连接牢固，密封性好。

- 风管安装应保持水平或垂直，避免因安装不当导致风管弯曲。

5. 固定方式：- 风管固定应使用专用的固定件，避免使用钉子或螺丝直接固定在风管上。

- 固定点应均匀分布，保证风管的稳定性。

6. 检查与测试：- 安装完成后，应对风管系统进行全面检查，确保无漏风、无堵塞现象。

- 进行风管系统的压力测试和风速测试，确保系统运行正常。

7. 维护与保养：- 定期对风管进行清洁和检查，防止灰尘和异物堵塞风管。

- 检查风管连接件和固定件，确保没有松动或损坏。

8. 安全措施：- 安装过程中应遵守相关安全操作规程，确保施工人员的安全。

- 安装完成后，应确保风管系统不会对居住者造成安全隐患。

9. 环保要求：- 在风管安装过程中，应采取措施减少噪音和粉尘的产生，保护环境。

10. 用户指导：- 提供用户手册，指导用户正确使用和维护风管系统。

通过遵循上述规范，可以确保家用风管系统的安装质量，为用户提供一个健康、舒适的室内环境。

同时，这也有助于提高风管系统的使用寿命和效率。

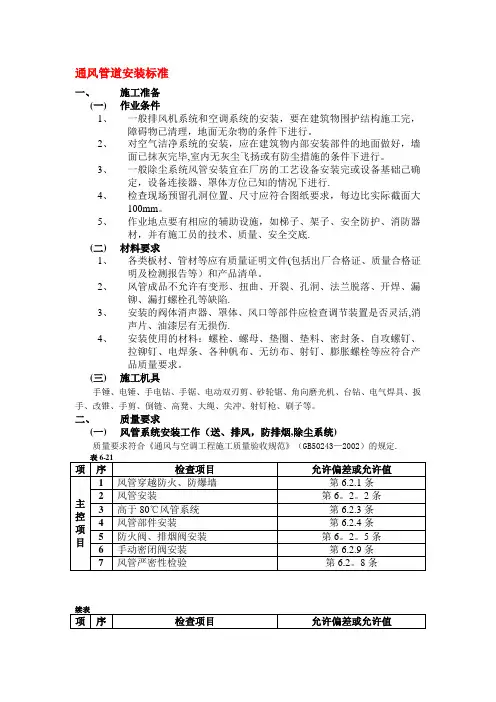

通风管道安装标准一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

续表项序检查项目允许偏差或允许值质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

8风管严密性检验第6.2.8条三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

2、风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求：二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用。

风管排列无法兰连接①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

先制作连接管，然后插入两侧风管，再用拉铆钉将其紧密固定。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)与产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置就是否灵活,消声片、油漆层有无损伤。

4、安装使用的材料:吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求:二、安装要求1、按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上,双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式,可以焊在吊件上,也可挂在吊件上,焊接后应涂防锈漆。

当风管较长需要安装一排支架时,可先把两端安好,然后以两端的支架为基准,用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时,应先把最上面的一个管件固定好,再用线锤在中心处吊线,下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时,对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时,按下表间距要求值乘以0、85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上。

2、保温风管不能直接与支吊架接触,应垫上坚固的隔热材料,其厚度与保温风管厚度相同,防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架,但一般以吊架为主,支架2、支架的抱箍制作应与风管留有一定间隙,便于风管伸缩。

风管排列安装法兰连接:为保证法兰接口严密性,法兰之间应有垫料。

在无特殊要求的情况下,法兰垫料按下表选用。

风管排列无法兰连接①抱箍式连接:主要用于钢板圆风管与螺旋风管连接,先把每一管段的两端轧出鼓筋,并使其一端缩为小口。

安装时按气流方向把小口插入大口,外面用钢制抱箍将两端的鼓箍抱紧连接,最后用螺栓穿在耳环中间固定拧紧。

②插接式连接:主要用于矩形或圆形风管连接。

先制作连接管,然后插入两侧风管,再用拉铆钉将其紧密固定。

1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。

对边长小于或等于800mm的风管。

宜采用楞筋、楞线的方法加固。

②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。

③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。

风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。

矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。

矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

1、支吊架不得安装在风口、阀门检查孔处，以免妨碍操作。

吊架不得直接吊在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用。

①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等）和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷.3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求:二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上,也可挂在吊件上，焊接后应涂防锈漆.当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定.4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上.2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料,其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支注：1。

当支管较长时,则应在靠近干管的一端设置一支架.2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接:为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用.①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋,并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

通风管道安装规范1.通风管道水平安装时，水平度允许偏差不大于3m/m，总偏差不大于20mm通风管道垂直安装时，垂直度允许偏差每米不超过2mm，总偏差不超过20mm。

2.管架与法兰之间的距离不应小于20毫米。

柔性短管的长度为150-300毫米。

金属软管和非金属软管长度不得超过2m，且无死弯或塌陷。

3.主通风管道的吊架与支管之间的距离不应小于200毫米。

4.法兰螺栓孔与低压气源的距离不大于200mm，中压气源的距离不大于100mm。

通风管道的弯头、三通和阀门必须配有挂钩。

管道长度不小于15m，防翻滚支架不少于一个。

6.通风管吊架与非绝缘通风管边缘的距离为30mm，通风管吊架与绝缘通风管绝缘层边缘的距离为30mm。

7.通风管道保温应光滑，法兰必须单独保温，法兰保温材料与管道一致。

通风管道的水平度和垂直度分别为3和2，总偏差小于20mm。

8.风管与法兰法兰的宽度应为6-9mm，接触紧密平直。

9.当玻璃钢通风管道法兰连接，法兰螺栓间距不超过120mm，法兰间距均匀，法兰平整，法兰垫片厚度为3-5mm。

10.当玻璃钢通风管长度超过20m时，至少应增加一个固定支架。

当玻璃钢通风管长度超过20m时，应按设计要求增加膨胀节。

11.通风管通过膨胀节柔性连接，软管长度为膨胀节宽度加100mm。

当通风管道的保温材料为岩棉时，应采用保温用的铁角包装带，包装带间距为0.6~0.7m，规格小于400mm的通风管道支吊架间距小于4m，规格大于400mm的通风管道支吊架间距小于3m。

12.通风管道应垂直安装，支架间距小于4m，玻璃钢管道小于3m。

13.排气管与屋顶通风器的连接应使用6mm橡胶垫，镀锌螺栓应加平垫和弹簧垫圈。

14.室外铁质通风管道保温应光滑，有不小于20~25毫米的凹口。

通风管道制作与施工规范1、风管束作 ① 金属风管束作 ② 非金属风管束作2、风管安装 ① 一般性风管安装 1）送、排风风管 2）防排烟系统风管 ② 特别风管安装 1）不锈钢风管 2）铝板风管 3）防爆系统风管 4）净化系统 5）复合资料风管 6）无机玻璃钢系统风管1、风管束作风管系统系统类型 系统工作压力Pa强度要求 密封要求使用范围低压系统≤500 一般咬口缝及连结处无孔洞及缝一般空调及排气等系统隙中压系统＞500且≤1500 局部加强连结面及四角咬缝处增添密1000级及以下空气净化、排封举措烟、除尘等系统高压系统＞1500 特别加固不得用 全部咬缝连结面及固定件四1000级以上空气净化、气力按扣式咬缝 周采纳密封举措输送、生物工程等系统风管种类 ① 金属风管 镀锌钢板风管（俗称白铁皮） 薄钢板风管（俗称黑铁皮风管） 不锈钢板风管 铝板风管 非金属风管 机玻璃钢风管 无机玻璃钢风管 硬聚氯乙烯板风管超级风管：又称玻璃纤维风管金属风管束作 ① 圆形风管束作（略）② 矩形风管束作矩形风管束作 钢板制矩形风管的常用规格/mm120×120 320×320 630×5001250×400160×120 400×200 630×6301250×500160×160400×250800×3201250×630200×120400×320800×4001250×800200×160400×400800×5001250×1000200×200500×200800×6301600×500250×120500×250800×8001600×630250×160500×3201000×3201600×800250×200500×4001000×4001600×1000250×250500×5001000×5001600×1250320×160630×2501000×6302000×800320×200630×3201000×8002000×1000320×250630×4001000×10002000×1250风管厚度比较表风管及配件钢板厚度（mm）矩形风管圆形风管除尘系统风管中低压系统高压系统80~320340~450480~630670~10001120~12501320~20002500~4000按设计要求注：1、排烟系统风管板厚度可按高压系统、特别除尘系统钢板厚度应切合设计要求不锈钢板厚度比较表不锈钢板风管与配件板材厚度(mm)风管直径或长边尺寸不锈钢板厚度100~320530~11201180~20002500~4000铝板风管厚度比较表铝板风管和配件资料厚度(mm)风管直径或长边尺寸铝板厚度100~320340~630670~20002500~4000风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采纳加固举措。

通风管道安装与施工规范1. 引言通风管道安装与施工是建筑、工业和医疗设施中重要的工程环节。

良好的通风系统可以确保室内空气质量，提供舒适和健康的工作和生活环境。

为了确保通风管道的正确安装和施工，本文将介绍通风管道安装和施工的规范。

2. 材料选择通风管道的材料选择直接影响到通风系统的性能和使用寿命。

常见的通风管道材料包括金属、塑料和复合材料。

在选择材料时，需要考虑以下因素：•耐腐蚀性能•耐高温性能•抗压性能•导热性能•施工便利性•维护成本3. 安装要求3.1 管道布局通风系统的管道布局应根据建筑的使用需求和空间布局进行设计。

通风管道应遵循以下原则：•通风管道应尽可能直线，并避免过多的弯曲和转角，以减小空气流阻和噪音。

•管道的直径和横截面积应根据所需的风量计算确定。

•通风管道应避免与其他管道、电线和设备产生干扰。

3.2 管道材料和连接方式通风管道的材料和连接方式应符合以下要求：•金属管道应选用符合国家标准的镀锌钢板或不锈钢板制作，连接方式应采用焊接、螺纹或法兰连接。

•塑料管道应选用符合国家标准的聚氯乙烯（PVC）或聚丙烯（PP）制作，连接方式应采用胶水连接或热熔连接。

3.3 管道支架和固定件通风管道的支架和固定件应符合以下要求：•支架和固定件应选用符合国家标准的钢材或铝材制作，具有足够的强度和刚度，确保管道的稳定。

•支架和固定件的安装应符合国家标准，保证其牢固可靠。

4. 施工要求4.1 管道制作和制程控制通风管道的制作应符合以下要求：•长度和尺寸应根据设计要求进行精确测量和切割。

•管道的焊接、螺纹或连接应符合国家标准，确保接头的密封性和强度。

4.2 管道安装通风管道的安装应符合以下要求：•安装前应对管道进行清洁和除尘处理，确保管道内部洁净。

•管道安装前应先进行试装，确保尺寸和连接的准确性。

•管道安装时应注意保护管道表面，避免损坏和腐蚀。

4.3 密封和绝缘通风管道的密封和绝缘应符合以下要求：•管道连接处应采用密封材料进行密封，确保无漏风现象。

通风管道安装标准一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

8风管严密性检验第6.2.8条项序检查项目允许偏差或允许值一般项目1 风管系统安装第6.3.1条2 无法兰风管系统安装第6.3.2条3 风管安装的水平、垂直质量第6.3.3条4 风管的支、吊架第6.3.4条5 非金属风管安装第6.3.5条6 复合材料风管安装第6.3.6条7 风阀的安装第6.3.8条8 净化空调风口的安装第6.3.12条9 真空吸尘系统安装第6.3.7条10 风口安装允许偏差位置和标高不应大于10mm水平度不应大于3/1000垂直度不应大于2/1000三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

通风管道安装标准公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]通风管道安装标准一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

(二)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

(三)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第条2风管安装第条3高于80℃风管系统第条4风管部件安装第条5手动密闭阀安装第条6净化风管安装第条7真空吸尘系统安装第条8风管严密性检验第条项序检查项目允许偏差或允许值一般项目1风管系统安装第条2无法兰风管系统安装第条3风管安装的水平、垂直质量第条4风管的支、吊架第条5非金属风管安装第条6复合材料风管安装第条7风阀的安装第条8净化空调风口的安装第条9真空吸尘系统安装第条10风口安装允许偏差位置和标高不应大于10mm水平度不应大于3/1000垂直度不应大于2/1000三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
