建筑消防及火灾自动报警系统设计

火灾自动报警系统设计规范GB 50116 -2021火灾自动报警系统设计规范gb50116-2021火灾自动报警系统设计规范gb_50116_-20213.1.6系统总线上要设置总结短路隔离器，每只总线短路隔离器维护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应当少于32点；总线横越防雷分区时，应当在横越处设置总结短路隔离器。

3.1.7高度超过loom的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。

3.4.1具备消防协同功能的火灾自动报警系统的维护对象中应当设置消防控制室。

3.4.4消防控制室应有相应的竣工圈纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。

3.4.6消防掌控室内不得沿着与消防设施毫无关系的电气线路及管路。

4.1.1消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。

4.1.3倍受往下压设备USB的特性参数应当与消防协同控制器收到的协同掌控信号相匹配。

4.1.4消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

4.1.6须要火灾自动报警系统协同掌控的消防设备，其协同引爆信号应当使用两个单一制的报警引爆装置报警信号的“与”逻辑组4.8.1火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。

4.8.4火灾声警报器设置具有语音提示信息功能时，应当同时设置语音同步器。

4.8.5同一建筑内设置多个火灾声警报器时，火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。

4.8.7分散报警系统和控制中心报警系统应当设置消防应急广播。

4.8.12消防应急广播与普通广播或背景音乐广播合用时，应具有强制切入消防应急广播的功能。

消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。

三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。

2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。

3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。

4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。

5．消防及弱电控制中心可联动控制所有与消防有关的设备。

四．火灾自动报警系统：1．本工程采用集中报警控制系统。

消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。

2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。

3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。

探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。

手动报警按钮及对讲电话插孔底距地1.4米。

5．在消火栓箱内设消火栓报警按钮。

接线盒设在消火栓的开门侧，底距地1.8米。

6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。

安装高度为门框上0.2米。

五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。

前言本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2006]77号)的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统设计规范》GB 50116-98进行全面修订的基础上编制而成。

本规范在修订过程中，修订组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认真总结了火灾事故教训和我国火灾自动报警系统工程的实践经验，参考了国内外相关标准规范，吸取了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本规范共分12章和7个附录。

主要内容包括：总则、术语、基本规定、消防联动控制设计、火灾探测器的选择、系统设备的设置、住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统、系统供电、布线、典型场所的火灾自动报警系统等。

本次规范修订是一次全面修订。

在维持原规范基本框架、保留合理内容的基础上作了必要的补充和修改，主要体现在以下四个方面：1.补充了有关线型火灾探测器、吸气式感烟火灾探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置，以及模块等设备或部件的工程设计要求，使规范内容更加全面，更加符合实际需要。

2.增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统的工程设计要求。

3.增加了道路隧道、油罐区、电缆隧道等典型场所使用的火灾自动报警系统的工程设计要求。

4.细化了消防联动控制的工程设计要求，使规范更具有可操作性。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部沈阳消防研究所负责具体技术内容的解释。

在本规范执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部沈阳消防研究所(地址：辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码：110034)，以供今后修订时参考。

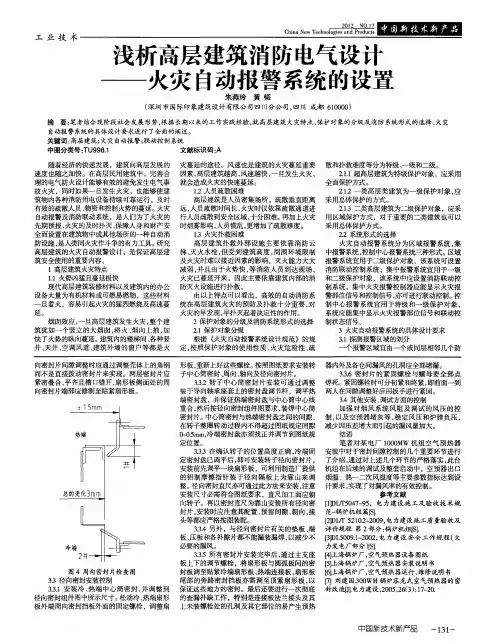

关于高层建筑的火灾自动报警与消防控制系统设计一、前言：由于城市现代化的发展，高层建筑越来越多，根据有关规范的要求，在这些建筑里要设火灾自动报警系统。

在此，本人仅以火灾自动报警和消防联动控制系统设计方面谈一下个人对这类设计的一些看法。

二、工程实例概况：中基财富花园位于北京亚运村附近，整个工程由主楼和附楼组成，地下二层为人防，地下一层为停车库和设备用房，1层～4层为商场，5层～22层为住宅，附楼设有水泵房、变电所、锅炉房、行政办公室等，总建筑面积50000平方米。

三、火灾自动报警及消防联动控制系统的设计：1. 方案的确定：在设计火灾自动报警及消防联动控制系统时，首先明确建筑物本身建筑特点和功能特点，了解该建筑的防火工程设计中其它专业的设施，尤其是设备（通风、水）专业对于电气专业的设计要求，然后根据有关规范对建筑物定性，确定系统的总体结构。

根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。

本建筑的火灾自动报警及消防联动控制系统采用集中报警系统，它有下列部分组成A. 消防控制室（设于首层）：内设集中报警控制器，总线联动控制盘和多线联动控制盘，消防电话总机、火灾广播设备。

B. 探测回路：1.感温探测器：设于地下停车库和其它平时有烟场所。

2.感烟探测器：设于住宅部分的电梯前室、公共走道、疏散楼梯，商场的经营大厅及除卫生间外的所有房间、消防泵房、变配所、电梯机房、值班室等所有公建用房。

3. 消火栓按钮：所有消火栓（水道专业提供）内。

4. 手动报警按钮：地下车库存、商场及住宅部分的公共区域。

5. 水流指示器和湿式报警阀：水道专业提供位置。

C. 控制回路：1.消防广播和声光报警器：设置部位同探测器。

2.防火卷帘门：设于地下车库和商场。

3.正压送风机：调于屋顶。

4.排烟风机：由通风专业提供，含排烟口和防火阀。

D．其它：应急照明和疏散指示照明，设置部位如下：1.消防电梯：由建筑专业提供。

《建筑物火灾自动报警系统设计规范》GB50124建筑物火灾自动报警系统设计规范GB501241. 总则1.1 适用范围本规范适用于新建、改建、扩建的建筑物中火灾自动报警系统的设计。

对于已建的建筑物，若需改造或升级火灾自动报警系统，也可参照本规范执行。

1.2 规范依据本规范依据《建筑设计防火规范》（GB50016）、《建筑电气设计规范》（GB50052）、《建筑智能化系统设计规范》（GB50311）等相关国家标准和行业规定。

1.3 设计原则1. 确保火灾自动报警系统的可靠性、及时性和准确性。

2. 考虑火灾自动报警系统与建筑物的其他系统（如消防系统、安防系统等）的兼容性和联动性。

3. 遵循火灾自动报警系统的设计、施工、验收、运行和维护规范。

2. 系统组成2.1 火灾探测器火灾探测器是火灾自动报警系统的感知部分，用于检测火灾的存在。

根据火灾的特点和发生场所，选择合适的火灾探测器，如感烟探测器、感温探测器、感光探测器等。

2.2 报警控制器报警控制器是火灾自动报警系统的核心部分，负责接收、处理火灾探测器的报警信号，并发出相应的报警指示。

根据系统规模和需求，选择合适的报警控制器，如区域报警控制器、集中报警控制器等。

2.3 火灾报警装置火灾报警装置用于发出火灾报警信号，包括声光报警器、消防广播系统等。

应根据建筑物的大小、用途和消防要求选择合适的火灾报警装置。

2.4 消防电话和应急照明系统消防电话和应急照明系统是火灾自动报警系统的辅助部分，用于火灾时的紧急通信和照明。

应根据建筑物的大小、用途和消防要求配置消防电话和应急照明系统。

3. 系统设计3.1 系统分区根据建筑物的功能、面积和消防要求，将建筑物划分为若干个消防分区。

每个消防分区应设置独立的火灾自动报警系统，以便于火灾时的快速响应和处理。

3.2 系统联动火灾自动报警系统应与其他消防系统（如自动喷水灭火系统、防烟排烟系统等）进行联动，实现火灾时的自动化处置。

同时，应考虑与建筑物的安防系统、信息通信系统等进行联动，提高火灾自动报警系统的综合性能。

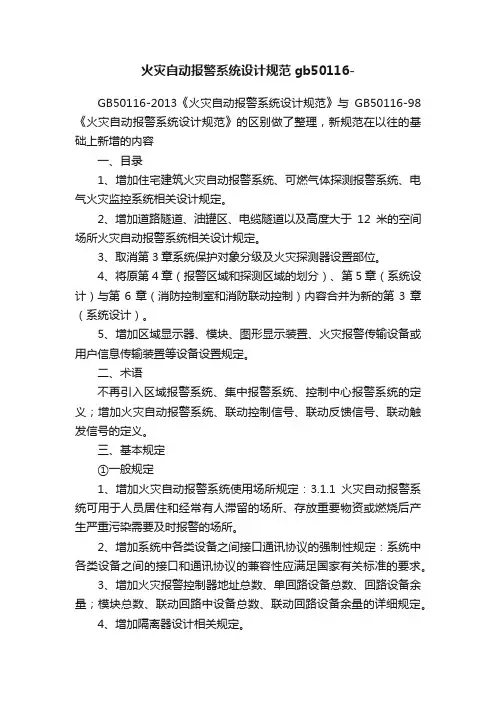

火灾自动报警系统设计规范gb50116-GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，新规范在以往的基础上新增的内容一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

②系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

2、将图形显示装置和区域显示器设置规定添加至不同形式的火灾自动报警系统中。

火灾自动报警系统设计方案设计方案的目标是提供一个全面有效的火灾自动报警系统，以确保人员和财产的安全。

火灾自动报警系统是建筑物中最基本且必不可少的设备之一，它可以及时检测火灾，并发出警报以便迅速采取行动。

本文将从以下几个方面来介绍火灾自动报警系统设计方案。

一、系统组成和原理火灾自动报警系统由传感器、控制器、显示器和警铃等核心部件组成。

传感器主要使用光束式烟雾传感器和温度传感器，能够快速检测到烟雾和异常温度变化。

控制器负责处理传感器信号，并通过显示器展示相关信息。

当检测到火灾信号时，控制器会触发警铃响起并向指定的位置发送紧急消息。

二、布局规划在设计阶段，需要对建筑物进行彻底分析并确定适当的布局规划。

首先，需要确定建筑物内部所需安装的传感器数量和位置，并根据建筑物大小和结构合理设置监控区域。

同时，在选择放置控制盘位置时应考虑易于管理和接近性。

此外，还需要为火灾报警系统设置应急疏散出口标志和路线指示牌，以便在紧急情况下人员能够快速撤离。

三、连通性和备份为了确保火灾自动报警系统的可靠性，应考虑系统与其他安全设备（如消防设施）的连接。

通过连接可以实现多个设备之间的数据共享和信息传递。

另外，在设计时还要考虑建立备份电源供应系统，以防止停电或其他电力故障对系统正常工作造成影响。

四、监测和维护一旦安装完毕，必须进行定期检查和维护来确保其始终以最佳状态工作。

可以制定一个详细的计划，包括每月测试控制器功能、每季度更换传感器电池等，并记录相关数据以供参考。

此外，在每次检查时需要负责人员对整个系统进行全面评估和确认。

五、培训和演练除了技术方面的准备外，对员工进行培训和演练也是非常重要的一环。

他们应当熟悉火灾自动报警系统所使用的各种设备，并明白在火灾事件发生时应该如何正确地采取行动。

通过定期举办演练，可以增强员工的意识和反应速度，提高整体紧急情况应对能力。

六、用户界面和远程监控火灾自动报警系统设计中需要考虑用户界面的友好性和可操作性。

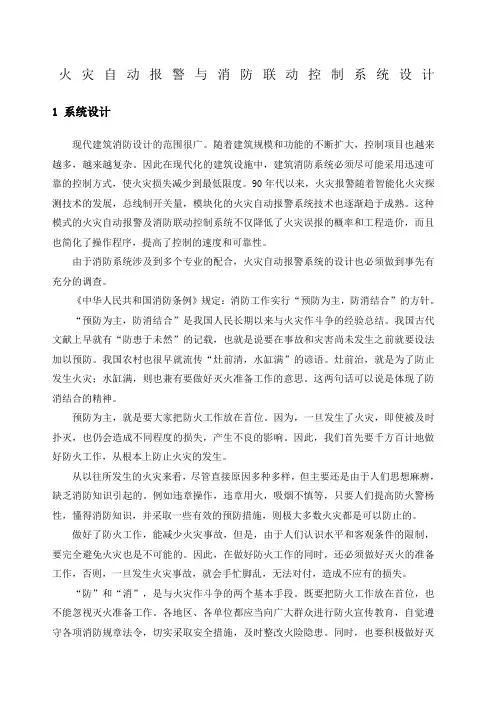

火灾自动报警与消防联动控制系统设计1 系统设计现代建筑消防设计的范围很广。

随着建筑规模和功能的不断扩大，控制项目也越来越多，越来越复杂。

因此在现代化的建筑设施中，建筑消防系统必须尽可能采用迅速可靠的控制方式，使火灾损失减少到最低限度。

90年代以来，火灾报警随着智能化火灾探测技术的发展，总线制开关量，模块化的火灾自动报警系统技术也逐渐趋于成熟。

这种模式的火灾自动报警及消防联动控制系统不仅降低了火灾误报的概率和工程造价，而且也简化了操作程序，提高了控制的速度和可靠性。

由于消防系统涉及到多个专业的配合，火灾自动报警系统的设计也必须做到事先有充分的调查。

《中华人民共和国消防条例》规定：消防工作实行“预防为主，防消结合”的方针。

“预防为主，防消结合”是我国人民长期以来与火灾作斗争的经验总结。

我国古代文献上早就有“防患于未然”的记载，也就是说要在事故和灾害尚未发生之前就要设法加以预防。

我国农村也很早就流传“灶前清，水缸满”的谚语。

灶前治，就是为了防止发生火灾；水缸满，则也兼有要做好灭火准备工作的意思。

这两句话可以说是体现了防消结合的精神。

预防为主，就是要大家把防火工作放在首位。

因为，一旦发生了火灾，即使被及时扑灭，也仍会造成不同程度的损失，产生不良的影响。

因此，我们首先要千方百计地做好防火工作，从根本上防止火灾的发生。

从以往所发生的火灾来看，尽管直接原因多种多样，但主要还是由于人们思想麻痹，缺乏消防知识引起的。

例如违章操作，违章用火，吸烟不慎等，只要人们提高防火警杨性，懂得消防知识，并采取一些有效的预防措施，则极大多数火灾都是可以防止的。

做好了防火工作，能减少火灾事故，但是，由于人们认识水平和客观条件的限制，要完全避免火灾也是不可能的。

因此，在做好防火工作的同时，还必须做好灭火的准备工作，否则，一旦发生火灾事故，就会手忙脚乱，无法对付，造成不应有的损失。

“防”和“消”，是与火灾作斗争的两个基本手段。

既要把防火工作放在首位，也不能忽视灭火准备工作。

火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。

《火灾自动报警系统设计规范》20210712072821一、概述火灾自动报警系统是现代建筑中不可或缺的安全设施，它能够在火灾发生初期迅速探测到火情，并自动发出警报，为人员疏散和灭火提供宝贵的时间。

为了确保火灾自动报警系统的有效性和可靠性，我国制定了一系列设计规范，以指导系统的设计和安装。

本文将详细介绍火灾自动报警系统设计规范的相关内容。

二、设计原则1. 安全性原则：火灾自动报警系统设计应优先考虑人员的安全，确保在火灾发生时能够及时发出警报，引导人员疏散。

2. 可靠性原则：系统应具有高度的可靠性，能够在各种恶劣环境下正常工作，避免误报和漏报。

3. 经济性原则：在满足安全性和可靠性要求的前提下，应尽量降低系统的成本，提高投资效益。

4. 可维护性原则：系统应便于维护和检修，以便在发生故障时能够迅速恢复。

三、系统组成火灾自动报警系统主要由火灾探测器、火灾报警控制器、火灾报警器、手动火灾报警按钮、火灾应急照明和疏散指示系统等组成。

1. 火灾探测器：用于探测火灾初期产生的烟雾、热量和火焰等信号，并将信号转换为电信号，传输给火灾报警控制器。

2. 火灾报警控制器：接收火灾探测器传输的信号，对信号进行处理和分析，判断是否发生火灾，并控制火灾报警器发出警报。

3. 火灾报警器：用于发出火灾警报，提醒人员注意火灾的发生。

4. 手动火灾报警按钮：用于在火灾探测器无法探测到火灾时，由人员手动触发火灾报警。

5. 火灾应急照明和疏散指示系统：在火灾发生时，为人员提供照明和疏散指示，引导人员安全疏散。

四、设计要求（1）火灾探测器应具有足够的探测灵敏度，能够及时探测到火灾初期产生的烟雾、热量和火焰等信号。

（2）火灾探测器应具有足够的抗干扰能力，避免误报和漏报。

（3）火灾探测器应具有足够的耐久性，能够在各种恶劣环境下正常工作。

（1）火灾报警控制器应具有足够的处理能力，能够实时处理火灾探测器传输的信号。

（2）火灾报警控制器应具有足够的存储能力，能够存储火灾报警信息。

火灾自动报警系统的设计火灾自动报警系统的设计是将现代科技与安全意识相结合的一项重要工程。

随着城市的不断发展和人民生活水平的提高，火灾事故的发生频率也在不断增加。

火灾自动报警系统可以在火灾发生时及时发出警报并通知相关人员，以便迅速采取措施进行灭火和救援，最大程度地减少人员伤亡和财产损失。

这个火灾自动报警系统的设计主要包含以下几个方面：1.火灾探测器的设计：火灾探测器是火灾自动报警系统的核心组件，它可以通过感应火焰、烟雾或者可燃气体等火灾信号，发出警报信号。

这个探测器需要能够准确识别火灾信号，并且能够在火灾发生时快速反应。

2.火灾报警器的设计：火灾报警器是火灾自动报警系统的输出设备，它能够在检测到火灾信号后发出响亮的警报声，警示周围人员火灾发生的危险。

同时，报警器还需要具备可视化的功能，通过LED指示灯或者液晶屏显示火灾发生的位置和类型等信息。

3.报警信号的传输：当火灾发生时，报警信号需要及时传输给相关人员，以便进行紧急处置。

现代火灾自动报警系统一般采用有线或者无线通信方式将报警信号传输给消防部门或者相关工作人员。

传输方式的设计需要考虑到信号稳定可靠、传输速度快等特点。

4.报警联动的设计：火灾自动报警系统可以与相关设备进行联动，实现灭火、排烟、疏散等功能。

例如，可以将报警信号与灭火设备连接起来，当探测器发现火灾信号时，自动触发灭火设备进行灭火。

同时，还可以将报警信号与电梯系统连接起来，实现火灾时电梯自动下降并打开门，以便人员安全疏散。

5.后台监控系统的设计：火灾自动报警系统还需要一个后台监控系统，对火灾报警信息进行实时监测和管理。

这个系统可以记录报警事件的发生时间、地点、类型等信息，并且能够远程监控火灾自动报警系统的工作状态。

当报警事件发生时，可以通过该系统快速通知相关人员进行处置。

总之，火灾自动报警系统的设计需要综合考虑火灾的检测、报警、传输、联动和监控等因素，以便快速、准确地响应火灾事件，最大程度地保护人民的生命财产安全。

火灾自动报警系统设计要点火灾自动报警系统是现代建筑消防系统的重要组成部分，它能够在火灾初期阶段及时发出警报，为火灾的快速扑救和人员疏散提供宝贵的时间。

正文：在现代建筑中，火灾自动报警系统的设计至关重要，它不仅关系到财产的安全，更关乎人员的生命安全。

以下是火灾自动报警系统设计的一些关键要点：1. 系统选型与设计规范：- 根据建筑的使用性质、规模和功能，选择合适的火灾自动报警系统类型。

- 遵循国家相关法律法规和行业标准，如《火灾自动报警系统设计规范》等。

2. 探测器布置：- 根据建筑空间的大小、高度、用途和火灾风险，合理布置各类火灾探测器，如烟雾探测器、温度探测器、火焰探测器等。

- 确保探测器的覆盖范围无死角，同时避免探测器之间的相互干扰。

3. 报警控制器与联动系统：- 报警控制器应具备高可靠性，能够实时监控探测器的状态，并在火灾发生时及时发出警报。

- 设计联动系统，确保火灾发生时，能够自动启动消防泵、排烟风机、防火卷帘等消防设施。

4. 线路设计与敷设：- 确保线路设计的可靠性，采用适当的线缆类型和规格，以应对可能的电气故障和火灾风险。

- 线路敷设应遵循安全规范，避免穿越高温、潮湿或易受机械损伤的区域。

5. 电源与备用电源：- 确保火灾自动报警系统有稳定的电源供应，并配备备用电源，以应对电源中断的情况。

- 备用电源应能够保证系统在断电状态下持续工作一定时间。

6. 系统测试与验收：- 在系统安装完成后，进行全面的测试，包括探测器响应测试、报警控制器功能测试、联动系统测试等。

- 确保系统满足设计要求，并通过相关验收程序。

7. 维护与管理：- 定期对火灾自动报警系统进行检查、测试和维护，确保系统的正常运行。

- 建立完善的系统管理档案，记录系统的运行状况、维护保养情况等。

通过以上要点的合理安排和实施，可以确保火灾自动报警系统的可靠性和有效性，为建筑提供坚实的消防安全保障。

在设计过程中，还应充分考虑建筑的特殊性和使用需求，不断创新和完善系统设计，以适应不断变化的消防安全挑战。

火灾自动报警系统设计规范》一、总则1、为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。

2、本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。

3、火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。

4、火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。

二、术语1、报警区域Alarm Zone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。

2、n Zone将报警区域按探测火灾的部位划分的单元。

3、保护面积Monitoring Area一只火灾探测器能有效探测的面积。

4、安装间距Spacing两个相邻火灾探测器中心之间的水平距离。

5、保护半径Monitoring Radius一只火灾探测器能有效探测的单向最大水平距离。

6、区域报警系统Local Alarm System由区域火警报警控制器和火警探测器等构成，或由火警报警控制器和火警探测器等构成，功能简单的火警自动报警系统。

7、集中报警系统Remote Alarm System由集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。

8、控制中心报警系统Control Center Alarm System由消防控制室的消防控制设备、集中火灾报警控制制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。

三、系统保护对象分级及火灾探测器设置部位3.1系统保护对象分级3.1.1火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表的规定。
