BIM技术在青岛地铁高架车站中的应用

BIM在地铁工程中的应用引言建筑信息模型〔BIM〕已经成为当代建筑行业不可或缺的技术。

BIM可以通过集成高度详细的建筑模型和相关数据，实现工程的可视化、协作和信息整合，从而提高工程的效率和质量。

地铁工程作为一种复杂的根底设施工程，也可以通过BIM技术来优化设计、建造和运营过程。

BIM在地铁工程中的应用1. 地址选择和土地评估在地铁工程的初期阶段，BIM可以用来帮助选择最正确的地点和评估土地的适用性。

BIM模型可以用来建立分析和模拟，以确定站点的最正确位置。

同时，BIM可以提供关于目标地点地质和地下设施的详细信息，以帮助评估建设的可行性和风险。

2. 地下空间规划和设计地铁工程中，地下空间规划和设计是至关重要的。

BIM可以通过建立精确的地铁隧道、车站和站台模型，帮助设计师和工程师进行全面的空间规划。

BIM模型可以提供关于各种地下设备和管道的信息，并在设计过程中引导决策。

3. 协调各专业设计地铁工程需要多个专业的设计团队合作，如土木工程，结构工程，机电工程等。

BIM可以作为协调各专业设计的强大工具。

BIM模型可以集成各专业设计的信息，并自动检查冲突和干预。

这样，设计团队可以在设计过程中快速识别和解决问题，防止延误和本钱增加。

4. 施工模拟和优化地铁工程的施工是一项复杂而繁重的任务。

BIM可以用来模拟和优化施工过程，以确保施工的顺利进行。

通过建立施工模型和使用施工仿真软件，BIM可以帮助规划和优化施工顺序、资源调度和材料使用，从而减少施工时间和本钱。

5. 设备维护和管理地铁工程建成后，BIM还可以用于设备维护和管理。

通过将设备的信息集成到BIM模型中，维护团队可以实时监测设备的状态，并进行预防性维护。

此外，BIM还可以用于设备管理，包括维护记录、设备替换和零件订购等。

结论BIM在地铁工程中的应用是多方面的。

从工程的初期阶段到建造和运营阶段，BIM可以提高工程的效率、减少本钱，并确保工程的质量。

随着BIM技术的不断开展和应用，相信在未来，BIM将在地铁工程中发挥更加重要的作用。

bim在地铁施工过程中的应用建议BIM（Building Information Modeling）是一种基于数字化技术的建筑信息模型，通过将建筑物的设计、施工和运营过程进行数字化建模，实现了建筑项目的全生命周期管理。

在地铁施工过程中，BIM的应用可以提高施工效率、降低成本、增强安全性。

以下是关于BIM在地铁施工过程中的应用建议：1. 地铁隧道施工过程中，BIM可以用于进行隧道设计和施工模拟。

通过对地质情况、隧道结构和施工工艺进行数字化建模，可以模拟出不同施工阶段的效果，预测可能出现的问题并进行优化，提前发现潜在风险。

2. BIM可以用于地铁施工过程中的物料管理。

通过建立物料管理模型，可以实时监控物料的进出和使用情况，确保施工现场的物料供应充足，减少物料浪费，提高物料利用率。

3. 在地铁站台施工过程中，BIM可以用于进行站台结构的模拟和优化。

通过建立站台结构模型，可以模拟不同站台结构的施工过程，优化施工工艺，提高施工效率，并确保站台结构的稳定和安全。

4. BIM可以用于进行地铁施工过程中的安全管理。

通过建立安全管理模型，可以对施工现场的安全风险进行评估和预测，制定相应的安全措施，提高施工现场的安全性。

5. BIM可以用于进行地铁施工过程中的进度管理。

通过建立进度管理模型，可以对施工过程进行实时监控和调整，及时发现施工延误的原因并采取相应的措施，确保施工进度的顺利进行。

6. BIM可以用于进行地铁施工过程中的质量控制。

通过建立质量控制模型，可以对施工过程中的质量问题进行监控和分析，及时发现和解决质量问题，确保施工质量符合要求。

7. BIM可以用于进行地铁施工过程中的协调管理。

通过建立协调管理模型，可以对不同专业的施工过程进行协调，解决不同专业之间的冲突和碰撞，提高施工效率和质量。

8. BIM可以用于进行地铁施工过程中的设备管理。

通过建立设备管理模型，可以对施工现场的设备进行监控和管理，提高设备利用率，减少设备故障对施工进度的影响。

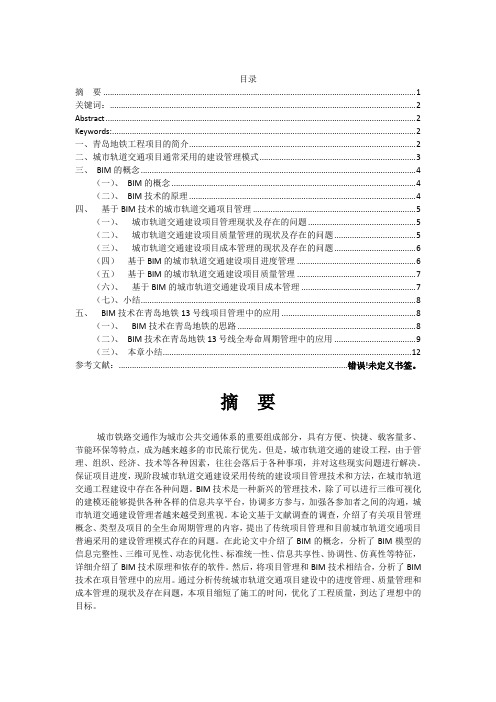

目录摘要 (1)关键词： (2)Abstract (2)Keywords: (2)一、青岛地铁工程项目的简介 (2)二、城市轨道交通项目通常采用的建设管理模式 (3)三、BIM的概念 (4)（一）、BIM的概念 (4)（二）、BIM技术的原理 (4)四、基于BIM技术的城市轨道交通项目管理 (5)（一）、城市轨道交通建设项目管理现状及存在的问题 (5)（二）、城市轨道交通建设项目质量管理的现状及存在的问题 (5)（三）、城市轨道交通建设项目成本管理的现状及存在的问题 (6)（四）基于BIM的城市轨道交通建设项目进度管理 (6)（五）基于BIM的城市轨道交通建设项目质量管理 (7)（六）、基于BIM的城市轨道交通建设项目成本管理 (7)（七）、小结 (8)五、BIM技术在青岛地铁13号线项目管理中的应用 (8)（一）、BIM技术在青岛地铁的思路 (8)（二）、BIM技术在青岛地铁13号线全寿命周期管理中的应用 (9)（三）、本章小结 (12)参考文献：........................................................................................................错误!未定义书签。

摘要城市铁路交通作为城市公共交通体系的重要组成部分，具有方便、快捷、载客量多、节能环保等特点，成为越来越多的市民旅行优先。

但是，城市轨道交通的建设工程，由于管理、组织、经济、技术等各种因素，往往会落后于各种事项，并对这些现实问题进行解决。

保证项目进度，现阶段城市轨道交通建设采用传统的建设项目管理技术和方法，在城市轨道交通工程建设中存在各种问题。

BIM技术是一种新兴的管理技术，除了可以进行三维可视化的建模还能够提供各种各样的信息共享平台，协调多方参与，加强各参加者之间的沟通，城市轨道交通建设管理者越来越受到重视。

本论文基于文献调查的调查，介绍了有关项目管理概念、类型及项目的全生命周期管理的内容，提出了传统项目管理和目前城市轨道交通项目普遍采用的建设管理模式存在的问题。

BIM技术在地铁项目施工管理中的应用BIM技术作为一种高效的管理工具，目前，正以各種形式运用到越来越多的地铁项目中去，协助管理人员进行技术、进度及成本等的管理。

然而，在不少应用案例中发现BIM技术在实施的过程中存在着一些问题，这些问题已经影响到了BIM技术应用的效果，那么如何清除这些阻碍，让BIM技术更好的服务于项目管理人员提高管理效率就显得很重要了。

标签：BIM技术；地铁项目；施工管理；应用1、地铁项目施工特点地铁建设相比于其他建筑业是建设难度比较大的，他不仅受外部影响比较大而且自身也具有独特的特点：专业交叉多建设过程中会涉及建筑、结构、风、水、电、轨道、机车、信号、消防、自动售检票、风机等多个系统；协调工作量大在建设过程中需要对涉及的管线进行拆改，交通导改，临近建筑保护等进行协调；受设计的影响较大很多项目为缩短建设周期，往往采取以初步设计图作为招标图，待开工后再逐步出施工详图的方式进行，这属于典型的“三边”工程，由于初步设计图纸简单，前期进行施工部署规划是会出现困难；变更多地铁工程施工技术复杂，在施工过程中往往会遇到各种复杂的地质条件，这样会造成不可预知的变更，在这种“三边”工程情况下，工程前期的设计不可能全部满足所有的工程状况；造价昂贵地铁项目作为一种大型城市的市政基础设施，其投资少则几十亿多则几百亿，投资额巨大，这就要求项目一次成功，从而对承包商的技术、管理水平有着更高的要求；工期紧一条普通的地铁线路从开工到通车往往需要4-5年的时间，由于地铁项目属于基建工程，往往属于政绩工程，建设方会把工期卡死，但是由于沿途管线拆改，地质复杂导致前期环节进度严重滞后，所以实际工期往往要超过合同工期，这样最后只能抢工期；施工风险大地铁项目施工周期长，经济环境波动较大，人工材料费用上涨较大，沿途环境复杂，要穿越既有线路和房屋基础面临各种风险较大。

2、BIM技术在地铁项目施工管理中的应用2.1在技术管理方面BIM作为一种工具，可以很好的协助项目管理人员进行项目的管理，地铁项目的技术工作相对来说比较复杂，也比较困难，它涉及项目的方方面面，对项目的质量、安全、进度、成本等都有重要的影响。

BIM技术在地铁车站施工中的应用随着城市轨道交通的快速发展，地铁车站的建设成为城市基础设施建设中的重要组成部分。

地铁车站的建设对于城市的交通运输和居民生活有着重要的影响，因此在地铁车站的施工过程中，需要采用先进的技术手段来保证工程质量和施工效率。

建筑信息模型（BIM）技术作为近年来得到广泛应用的一种先进施工技术，已经在地铁车站的施工中得到了广泛的应用。

本文将探讨BIM技术在地铁车站施工中的应用，以及其带来的益处。

BIM技术是一种基于数字化模型的施工技术，它可以将建筑物的设计、施工和运营过程中的所有信息整合到一个统一的数字模型中。

在地铁车站的施工中，BIM技术可以通过数字化模型来实现施工的全过程监控和管理。

在地铁车站的设计阶段，BIM技术可以通过数字化模型来对车站的整体结构和布局进行模拟和分析，以确定最佳的设计方案。

在施工阶段，BIM技术可以通过数字化模型来实现施工进度的可视化管理和协调，以确保施工过程中的各个施工环节之间的协调和配合。

在车站运营阶段，BIM技术可以通过数字化模型来对车站的运营情况进行实时监测和管理，以确保车站的安全和高效运营。

BIM技术在地铁车站施工中的应用主要体现在以下几个方面：1. 三维数字化建模在地铁车站的设计和施工中，BIM技术可以通过三维数字化建模来对车站的整体结构和布局进行模拟和分析。

通过三维模型，可以实现对车站建筑、结构、设备等各个方面的全方位展示和分析，以确定最佳的设计方案和施工方案。

三维数字化建模还可以实现对车站整体布局的可视化展示，以便设计师、施工人员和监理人员能够在同一平台上进行沟通和协作。

2. 工程进度管理与协调在地铁车站的施工过程中，BIM技术可以通过数字化模型来实现工程进度的可视化管理和协调。

通过模型的展示，可以清晰地查看各个施工工序的进度情况，并及时发现和解决工程进度中可能出现的问题。

BIM技术还可以实现对施工各个环节之间的协调和配合，以确保施工过程中的各个工序能够顺利进行。

BIM技术在地铁车站施工中的应用BIM技术是当今建筑行业中的一种新兴技术，可以帮助建筑师和工程师更好地设计和规划工程项目。

它可以创建数字化的建筑模型，并在不同的阶段提供必要的信息和数据，使项目管理和施工更加高效和精确。

在地铁车站施工中，BIM技术的应用可以给人们带来很多好处。

首先，BIM技术可以提高地铁车站施工中的可视性。

BIM可以提供3D建筑模型，可以让工程师在虚拟环境中查看建筑物的各个方面，包括结构、管道、机电设备等。

这样就可以提前发现潜在的问题或错误，避免在施工过程中出现意外或质量问题，从而降低不必要的成本和时间。

BIM技术还可以帮助工程师更好地了解建筑物的细节和结构，从而更好地规划施工计划。

其次，BIM技术可以加速地铁车站施工的进度。

BIM技术可以在设计和施工之间提供交互式的数字建模，可以在施工之前检查构建的正确性和技术可行性。

这将有助于提高施工速度，减少差错和重新计划的次数。

此外，BIM模型所提供的信息可以在施工过程中随时访问，包括原材料数量和成本、施工进度、工人数量等，这可以随时帮助施工人员进行决策，避免浪费时间和资源。

第三，BIM技术可以提高地铁车站施工的质量和安全性。

BIM模型可以提供非常详细的设计信息和构建指南，包括各种管道和电缆的安装位置和方式，以及其他突出的施工细节和技术要求。

这有助于工程师和施工人员在保证施工质量的同时，有效地预防因施工问题而引起的危险和安全问题。

总的来说，BIM技术在地铁车站施工中的应用可以带来很多好处，包括提高施工可视性、加快施工进度，以及提高施工质量和安全性。

这些优点促进了项目的顺利实施，并使项目管理和施工过程更加高效和精确。

未来，BIM技术将继续发展，为建筑行业带来更多的变革和优势。

BIM技术在地铁车站施工中应用研究
随着信息技术的发展，BIM技术已成为地铁工程常见的施工方式。

其优点在于以“模
型作为核心”和“以建筑为载体”的思想，能够优化各施工单位之间的配合，并可实现质
量责任的集中，确保工程的质量，同时缩短施工周期，效率和质量同时达到预期目标。

一是针对站厅结构进行建模仿真分析。

通过建模，将结构以三维模型的形式呈现出来，模拟地铁站厅在不同状态下的应力变形，检查结构系统的稳定性和完整性，从而确保其安
全性能。

二是BIM技术可用于实现混凝土结构施工的规划。

通过三维摸模拟进行分析，可全面
了解地铁站施工段的情况，便于为施工部门制订精确的施工计划，真正把控施工进度，从
而缩短施工周期。

三是实施基建施工管理模式。

基于BIM技术，可以实现以建筑模型为中心的施工管理，实时全方位监控工程进度，即时调整施工策略，确保工程的顺利进行、质量的提升，让施
工管理更加高效可控。

此外，随着新技术的发展，智能施工等方面的应用也正在逐步开发，以实现更加智能、节能的施工管理模式，包括机器视觉技术、虚拟实验技术、仿真计算技术等。

综上所述，BIM技术可在地铁车站施工中发挥关键作用，实现以建筑模型为核心的完整、高效的施工管理体系，让施工管理更加规范，确保工程的安全性、质量的稳定性。

同时，还需要开展更多有关新技术的开发与应用，实现施工管理的智慧化管理，促进地铁施
工行业得到更大发展。

BIM技术在地铁车站施工阶段的应用发表时间：2020-12-30T11:42:51.207Z 来源：《建筑实践》2020年第22期作者：王德起[导读] 随着现代城市的发展，地铁轨道交通已成为缓解大型现代化城市交通压力的有效手段，王德起中国水利水电第十一工程局有限公司浙江省杭州市311100 摘要：随着现代城市的发展，地铁轨道交通已成为缓解大型现代化城市交通压力的有效手段，但地铁及地下车站的建设也涉及到一系列问题。

在地铁线路和车站施工过程中，应用BIM技术可以对地铁进行三维建模，然后在施工前充分考虑施工过程中可能出现的问题，提前解决或避免施工过程中的相关问题，有效地提高了地铁轨道和车站建设的效率。

此外，BIM技术在地铁工程量的提取、施工过程优化、施工过程模拟、地质环境沉降监测等方面也发挥着非常重要的作用。

关键词：BIM技术;地铁车站;施工管理;应用;导言：随着国民经济的快速发展，人民之间的政治、经济、文化交流日益频繁。

国内基础设施现状已难以满足社会需求，已成为制约国民经济发展和国民生活水平提高的瓶颈[1]。

与建筑行业相比，我国轨道交通行业的BIM应用还处于起步阶段。

轨道交通行业具有专业性强、建设周期长的特点。

建筑工程一般包括建筑、结构、设备、暖通等专业，而一个典型的铁路建设项目需要站前、站后线路、地质、桥涵、站场、牵引供电、给排水、暖通等20多个专业的配合。

各行业之间的相互合作是建立在大量信息交流的基础上的。

由于轨道交通行业涉及的专业太多，传统的二维图形表示和传递信息已不能满足当前行业发展的需要。

行业间信息传递的时效性差是阻碍行业发展的最大障碍。

建筑信息建模（BIM）是以三维数字信息技术为基础，集成了工程项目的各种工程数据信息模型。

基于这一数字化模型，构建bim5d施工管理平台，为项目在规划、实施和运营阶段提供工程信息，实现项目信息交换，彻底消除信息孤岛，保证工程建设的效率和准确性，实现项目增值最大化的目的[3]。

市政工程建 筑 技 术 开 发·86·Municipal EngineeringBuilding Technology Development第47卷第9期2020年5月1 BIM 在城市轨道交通建设中应用的必要性城市轨道交通工程具有投资高，建设要求高，管理难度高的“三高”特点，使得引入先进的信息管理技术非常必要。

目前轨道交通行业设计、建设、运营的分离现状及采用传统二维设计带来的信息量限制及建设过程信息的缺失，给轨道交通项目建成后的运营维护管理带来了巨大的挑战。

BIM 技术的应用可以有效地解决信息记录、传承问题。

在设计方面，BIM 技术能为各专业提供一个协作的平台，设计人员可以通过这个平台进行有效的沟通，大幅减少了专业之间因协调不到位而产生的各种差错，通过模型直接绘制平立剖图及大样详图与模型之间的相互关联，直接有效地避免了一些设计错误的出现，提高了设计效率，节省人力成本及降低返工风险。

施工阶段，基于GIS+BIM 的项目综合管理平台，各参与单位进行有效沟通，合理应用平台中的设计、进度、安全、质量、投资等管理模块，提高管理效率、节约工程成本，预期可产生巨大的经济和社会效益。

2 BIM 技术在青岛轨道交通工程13号线的应用实践2.1 设计阶段（1）管线综合设计。

为解决管线冲突，选取公共区、设备 区、走廊管线密集区域为关键节点，对各断面管线进行深化排布，根据深化后的断面图进行BIM 建模。

在模型中进行碰撞检查，提前发现并解决碰撞问题，力争设计一次到位，减少图纸变更。

（2）设计方案比选。

主要是通过对多个备选的设计方案的比较，选出最佳的设计方案。

利用BIM 软件，通过设计资料或局部调整方式，形成多个备选的线路位置及车站类型模型，使线路位置及车站类型方案的沟通、讨论、决策在三维可视化场景下进行，直观、高效地决策出最佳设计方案。

（3）装饰装修模拟。

通过创建装修BIM 模型，在三维可视状态展示装修方案，确保装修方案的合理及美观。
