南 京 市 江 心 洲 城 市 污 水 处 理 厂 二 沉 池
图2-4-7
辐流式沉淀池的构造及特点
辐流式沉淀池是一种大型沉淀池，池径可达100m, 池周水深1.5~3.0m，径∶深不小于6。 有中心进水、周边进水、周进周出、旋转臂配水等 几种形式。 沉淀与池底的污泥一般采用刮泥机刮除，对辐流式 沉淀池而言，目前常用的刮泥机械有中心传动式刮泥 机和吸泥机以及周边传动式的刮泥机与吸泥机等。
– 风向风力影响 造成风力驱动循环区( Wind-driven
circulation cell)

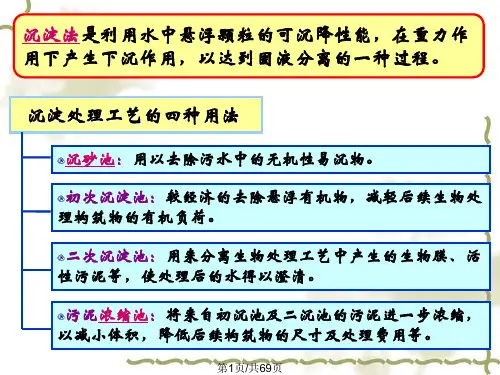

• 沉淀池设计时需考虑的问题:
– 沉淀池类型 – 表面负荷率/固体负荷率
– 沉淀高度
– 进水形式与布(配) 水 – 出水堰的设置与负荷率 – 浮渣的清除

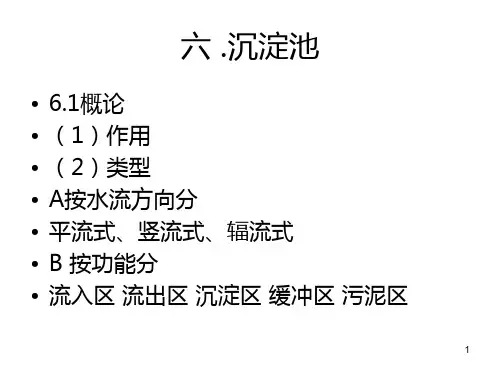

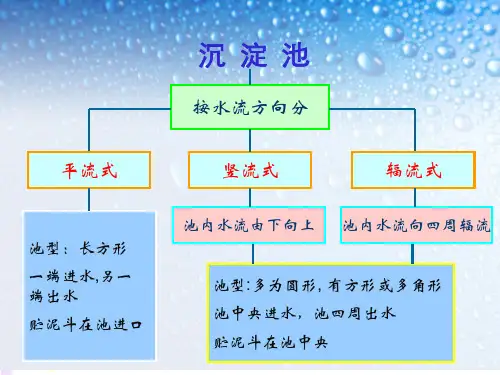

沉淀池三种流态
平流式
竖流式 辐流式
2
– 沉淀池面积负荷 溢流率 水力负荷
– 沉淀时间 有效水深 沉淀池边壁高度
• 沉淀池在实际运行情况下的其它主要影响因素： – 悬浮固体浓度（eg. P 45 表10-5 初沉池与二沉池
的经验设计参数的差别）
– 水温/气温 造成异重流(Density flow), 或热分层
(Thermal Stratification)
对不同的处理水质，不同池型（功能）参数选择范围差别较 大，设计时应进行沉淀实验确定参数范围，城市污水厂沉淀 池的水力负荷、停留时间以及处理泥量可参考下表数据：
表1 城市污水沉淀池设计数据
沉淀池类型
沉淀时 间 (h)
表面 水力负荷 [m3/(m2· h)]
每人每 日 污泥量 (g/人· d)
污泥 含水率 (%)
（2）沉淀区各部分尺寸确定 ① 沉淀池总有效面积 A＝Qmax/q＝416.7/0.96＝434.06 m3 采用两座沉淀池，每个池的表面积为A1＝217m2， 处理量为Q1＝208.35m3/h ② 沉淀池有效水深 h2＝q×t＝0.96×1.9＝1.82 m ③ 沉淀池长度 每个池宽b取6.0 m，则池长为 L2＝A1/ b＝217/6＝36.17 m 取L2＝36.5 m 长宽比为L/b＝6＞4，符合要求。
