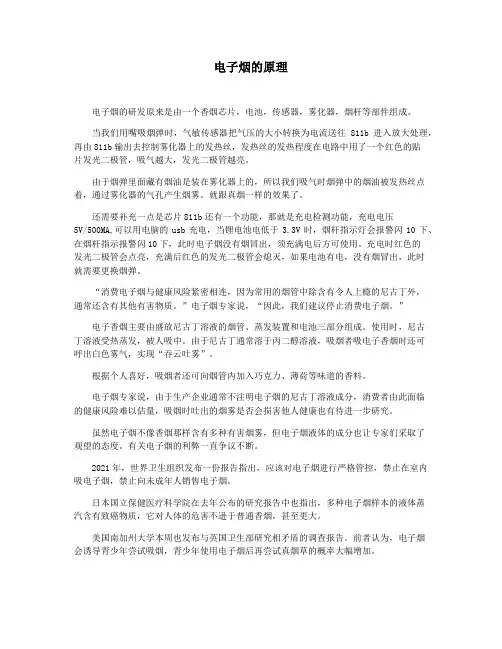

电子烟的原理电子烟的研发原来是由一个香烟芯片，电池，传感器，雾化器，烟杆等部件组成。
当我们用嘴吸烟弹时，气敏传感器把气压的大小转换为电流送往811b进入放大处理，再由811b输出去控制雾化器上的发热丝，发热丝的发热程度在电路中用了一个红色的贴片发光二极管，吸气越大，发光二极管越亮。
由于烟弹里面藏有烟油是装在雾化器上的，所以我们吸气时烟弹中的烟油被发热丝点着，通过雾化器的气孔产生烟雾。
就跟真烟一样的效果了。
还需要补充一点是芯片811b还有一个功能，那就是充电检测功能，充电电压5V/500MA,可以用电脑的usb充电，当锂电池电低于3.3V时，烟杆指示灯会报警闪10下、在烟杆指示报警闪10下，此时电子烟没有烟冒出，须充满电后方可使用。
充电时红色的发光二极管会点亮，充满后红色的发光二极管会熄灭，如果电池有电，没有烟冒出，此时就需要更换烟弹。
“消费电子烟与健康风险紧密相连，因为常用的烟管中除含有令人上瘾的尼古丁外，通常还含有其他有害物质。
”电子烟专家说，“因此，我们建议停止消费电子烟。
”电子香烟主要由盛放尼古丁溶液的烟管、蒸发装置和电池三部分组成。
使用时，尼古丁溶液受热蒸发，被人吸中。
由于尼古丁通常溶于丙二醇溶液，吸烟者吸电子香烟时还可呼出白色雾气，实现“吞云吐雾”。
根据个人喜好，吸烟者还可向烟管内加入巧克力、薄荷等味道的香料。
电子烟专家说，由于生产企业通常不注明电子烟的尼古丁溶液成分，消费者由此面临的健康风险难以估量，吸烟时吐出的烟雾是否会损害他人健康也有待进一步研究。
虽然电子烟不像香烟那样含有多种有害烟雾，但电子烟液体的成分也让专家们采取了观望的态度。
有关电子烟的利弊一直争议不断。
2021年，世界卫生组织发布一份报告指出，应该对电子烟进行严格管控，禁止在室内吸电子烟，禁止向未成年人销售电子烟。
日本国立保健医疗科学院在去年公布的研究报告中也指出，多种电子烟样本的液体蒸汽含有致癌物质，它对人体的危害不逊于普通香烟，甚至更大。

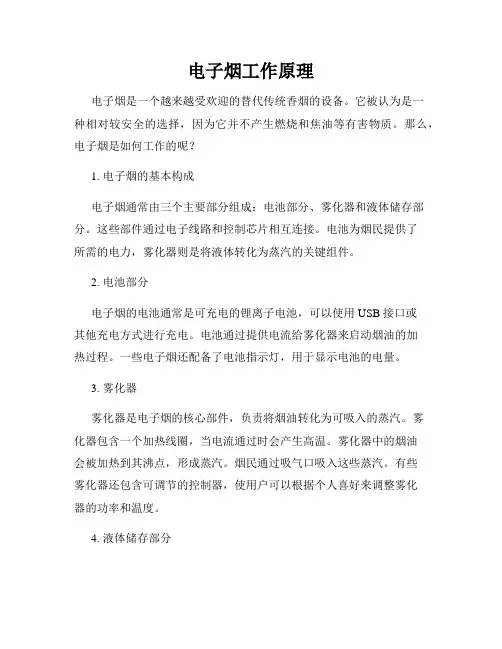

电子烟工作原理电子烟是一个越来越受欢迎的替代传统香烟的设备。
它被认为是一种相对较安全的选择，因为它并不产生燃烧和焦油等有害物质。
那么，电子烟是如何工作的呢？1. 电子烟的基本构成电子烟通常由三个主要部分组成：电池部分、雾化器和液体储存部分。
这些部件通过电子线路和控制芯片相互连接。
电池为烟民提供了所需的电力，雾化器则是将液体转化为蒸汽的关键组件。
2. 电池部分电子烟的电池通常是可充电的锂离子电池，可以使用USB接口或其他充电方式进行充电。
电池通过提供电流给雾化器来启动烟油的加热过程。
一些电子烟还配备了电池指示灯，用于显示电池的电量。
3. 雾化器雾化器是电子烟的核心部件，负责将烟油转化为可吸入的蒸汽。
雾化器包含一个加热线圈，当电流通过时会产生高温。
雾化器中的烟油会被加热到其沸点，形成蒸汽。
烟民通过吸气口吸入这些蒸汽。
有些雾化器还包含可调节的控制器，使用户可以根据个人喜好来调整雾化器的功率和温度。
4. 液体储存部分液体储存部分包含存放烟油的容器。
它通常位于电子烟的顶部或底部，并且可以很容易地填充或更换。
有些电子烟使用预填充的烟油盒，而其他一些则允许用户自行添加烟油。
5. 工作原理当用户吸入时，电子烟的感应器会检测到吸气，并同时启动电池和雾化器。
电池提供电流，使加热线圈开始加热。
加热的线圈接触液体烟油，将其加热至沸点，形成蒸汽。
蒸汽由雾化器释放出来，用户通过吸气口吸入。
6. 烟油的成分电子烟的烟油通常包含植物甘油、吸收剂、香料和尼古丁。
尼古丁的浓度可以根据个人需求进行调整，从而使用户可以逐渐减少尼古丁摄入。
需要注意的是，电子烟并不是绝对安全的产品。
虽然它不产生有害物质，但仍然含有尼古丁等成分。
因此，对于未吸烟者和未成年人来说，电子烟并不适合。
另外，尽管研究表明电子烟相对于传统香烟来说可能更少有健康风险，但仍然需要针对其长期使用对健康的影响进行更多的研究。
综上所述，电子烟通过电池部分提供电力，雾化器将烟油加热并转化为蒸汽，用户通过吸气口吸入蒸汽。

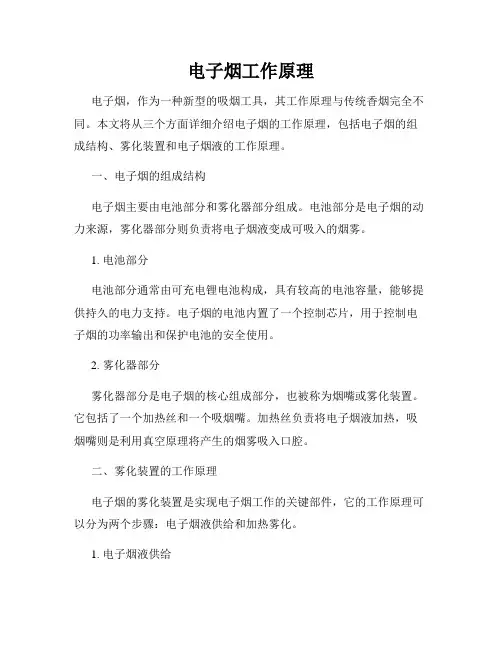

电子烟工作原理电子烟，作为一种新型的吸烟工具，其工作原理与传统香烟完全不同。
本文将从三个方面详细介绍电子烟的工作原理，包括电子烟的组成结构、雾化装置和电子烟液的工作原理。
一、电子烟的组成结构电子烟主要由电池部分和雾化器部分组成。
电池部分是电子烟的动力来源，雾化器部分则负责将电子烟液变成可吸入的烟雾。
1. 电池部分电池部分通常由可充电锂电池构成，具有较高的电池容量，能够提供持久的电力支持。
电子烟的电池内置了一个控制芯片，用于控制电子烟的功率输出和保护电池的安全使用。
2. 雾化器部分雾化器部分是电子烟的核心组成部分，也被称为烟嘴或雾化装置。
它包括了一个加热丝和一个吸烟嘴。
加热丝负责将电子烟液加热，吸烟嘴则是利用真空原理将产生的烟雾吸入口腔。
二、雾化装置的工作原理电子烟的雾化装置是实现电子烟工作的关键部件，它的工作原理可以分为两个步骤：电子烟液供给和加热雾化。
1. 电子烟液供给电子烟液通常由三部分组成：植物甘油、丙二醇和食品级香精。
在使用电子烟时，电子烟液会从电子烟液存储装置中供给到加热丝上。
2. 加热雾化当电子烟液到达加热丝时，电池会提供足够的电力来加热加热丝。
加热丝的升温会导致电子烟液变成烟雾，而这个过程叫做雾化。
一旦电子烟液被雾化，产生的烟雾便可被用户吸入口中。
三、电子烟液的工作原理电子烟液是电子烟的核心组成部分，其工作原理与传统香烟完全不同。
1. 电子烟液的组成电子烟液的主要成分包括植物甘油、丙二醇和食品级香精。
其中，植物甘油是电子烟液的基础成分，负责产生烟雾；丙二醇则可以增加烟雾的浓度；食品级香精则赋予电子烟液各种口味。
2. 烟雾产生过程当电子烟液被加热丝加热时，植物甘油和丙二醇会迅速升温，形成蒸汽。
同时，食品级香精的香味也会随之释放出来。
用户通过吸烟嘴吸气，将产生的蒸汽吸入口腔，从而达到仿真吸烟的效果。
总结：电子烟的工作原理完全不同于传统香烟。
通过电池提供的电力，电子烟能够将电子烟液雾化成烟雾，使用户得到仿真吸烟的感觉。

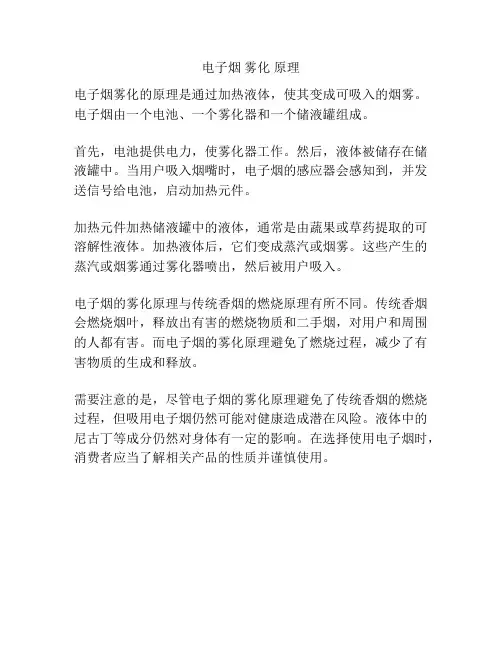

电子烟雾化原理
电子烟雾化的原理是通过加热液体，使其变成可吸入的烟雾。
电子烟由一个电池、一个雾化器和一个储液罐组成。
首先，电池提供电力，使雾化器工作。
然后，液体被储存在储液罐中。
当用户吸入烟嘴时，电子烟的感应器会感知到，并发送信号给电池，启动加热元件。
加热元件加热储液罐中的液体，通常是由蔬果或草药提取的可溶解性液体。
加热液体后，它们变成蒸汽或烟雾。
这些产生的蒸汽或烟雾通过雾化器喷出，然后被用户吸入。
电子烟的雾化原理与传统香烟的燃烧原理有所不同。
传统香烟会燃烧烟叶，释放出有害的燃烧物质和二手烟，对用户和周围的人都有害。
而电子烟的雾化原理避免了燃烧过程，减少了有害物质的生成和释放。
需要注意的是，尽管电子烟的雾化原理避免了传统香烟的燃烧过程，但吸用电子烟仍然可能对健康造成潜在风险。
液体中的尼古丁等成分仍然对身体有一定的影响。
在选择使用电子烟时，消费者应当了解相关产品的性质并谨慎使用。
电子烟方案原理图1. 引言电子烟是一种新型的电子产品，它通过加热液体产生烟雾，用于替代传统的香烟。
电子烟的原理图是电子烟方案的核心部分，它描述了电子烟的工作原理和各个部件之间的连接关系。
本文将介绍一个典型的电子烟方案原理图，并详细解释各个部件的功能与作用。
2. 电子烟方案原理图概述典型的电子烟方案原理图包括以下几个主要部分：•电源电路：为电子烟提供电力供应；•控制电路：控制电子烟的工作模式和参数；•加热元件：加热电子烟液体产生烟雾；•电子烟液体供给系统：用于储存和输送电子烟液体。
下面将对每个部分的功能和作用进行详细介绍。
3. 电源电路电源电路是电子烟方案的基础，它为电子烟提供所需的电力供应。
电源电路通常由电池、电池管理芯片和充电电路组成。
电池管理芯片负责监控电池状态，以保证电子烟的安全使用。
充电电路可以用来给电池充电，以延长电子烟的使用时间。
4. 控制电路控制电路是电子烟方案中的核心组成部分，它决定了电子烟的工作模式和参数。
典型的控制电路包括控制芯片、按键和显示屏。
控制芯片负责处理用户的操作指令，并控制加热元件的工作。
按键和显示屏可以用来与用户进行交互，显示电子烟的状态和参数。
5. 加热元件加热元件是电子烟方案中最重要的部分，它通过加热电子烟液体产生烟雾。
常用的加热元件有加热线圈和加热膜。
加热元件通常由金属材料制成，具有较高的导热性能。
当电流通过加热元件时，加热元件会加热液体，使其蒸发产生烟雾。
加热元件的设计和选材要考虑加热效率和安全性。
6. 电子烟液体供给系统电子烟液体供给系统是电子烟方案中供给电子烟液体的部分。
它通常由电子烟液体储存器、输液管和喷雾器组成。
电子烟液体储存器用于储存电子烟液体，输液管将电子烟液体传输到喷雾器。
喷雾器通过加热元件将液体蒸发产生烟雾，并将其呈现给用户。
7. 总结本文介绍了一个典型的电子烟方案原理图，并详细解释了各个部件的功能和作用。
电子烟方案原理图是实现电子烟工作的核心，它包括电源电路、控制电路、加热元件和电子烟液体供给系统四个主要部分。
电子烟基本结构电子烟主要由三部分构成：烟杆、雾化器、吸嘴。
还有充电器，烟弹电子烟结构图虽然电子香烟有多种形式，它们一般都由三部分构成：烟杆、雾化器、烟弹。
配件还有充电器。
现在最新的技术是采用一次性雾化器烟弹。
就只有2个部分了。
这是现在最先进的技术。
屏蔽了以前电子烟的很多问题，比如以前电子烟老是雾化器坏掉，用不了几天就坏了，以前的雾化器烟雾量也非常小。
口感也比较差。
现在都通过一次性雾化器烟弹解决了。
但是现在只有少数电子烟牌子拥有这个技术。
二代雾化器一般来说烟弹就是吸嘴部分，而有些工厂应客户需求把雾化器和烟弹一起粘合起来，做成一次性雾化器。
这电子烟结构图样做的好处就是可以极大提高电子烟的口味和烟雾量，同时质量更稳定了，因为做电子烟的人都知道，雾化器是最容易坏的，传统电子烟都是一个单独的雾化器，没几天就坏了。
这也是电子烟以前为什么被人质疑的根本原因。
而且如果一直用一个单独的雾化器，时间久了，口感也非常差，烟雾量也非常小了。
这就直接影响戒烟的效果。
并由工厂专业人员注液，避免了自己注液过多或过少导致烟液倒流进嘴里或流到电池部分腐蚀电路的问题，存烟油量也比一般烟弹多，密封性能好，所以他的使用时间比其他烟弹都要久。
这样算下来他的性价比反而更高了。
这种技术现目前只有极少数品牌拥有。
雾化器的构造就是一个加热元器件，通过电池供电发热，使其旁边的烟油挥发，形成烟雾，从而让人吸的时候达到“吞云吐雾”的效果。
烟杆烟杆内部构造使用相同的基本组成部分：一个灯PCBA板，充电电池，各种电子电路。
大多数电子香烟是使用锂离子及二次电池电源元件。
电池寿命则取决于电池类型和大小，使用的次数和操作环境。
并且许多不同的电池充电器类型可供选择，例如插座直充、车充、USB接口的充电器。
电池是电子香烟最大的组成部分。
有些电子香烟使用电子气流传感器启动该加热元件，一吸气就会使电池电路工作。
而手动感应的需要用户按下一个按钮,然后吸烟。
气动的使用方便，手动的电路比气动稳定，相对来说。
