modbus协议及modbus_RTU的C51程序

m o d b u s R T U的C单片机程序集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）modbus RTU 的 C51 单片机程序modbus.c#include "main.h"//字地址 0 - 255 (只取低8位)//位地址 0 - 255 (只取低8位)/* CRC 高位字节值表 */const uint8 code auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/* CRC低位字节值表*/const uint8 code auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26, 0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C, 0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42, 0x43, 0x83, 0x41, 0x81, 0x80, 0x40} ;uint8 testCoil; //用于测试位地址1uint16 testRegister; //用于测试字址址16uint8 localAddr = 1; //单片机控制板的地址uint8 sendCount; //发送字节个数uint8 receCount; //接收到的字节个数uint8 sendPosi; //发送位置uint16 crc16(uint8 *puchMsg, uint16 usDataLen) {uint8 uchCRCHi = 0xFF ; /* 高CRC字节初始化 */ uint8 uchCRCLo = 0xFF ; /* 低CRC 字节初始化 */ uint32 uIndex ; /* CRC循环中的索引 */while (usDataLen--) /* 传输消息缓冲区 */{uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算CRC */ uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ;uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}//uint16 crc16(uint8 *puchMsg, uint16 usDataLen) //开始发送void beginSend(void){b485Send = 1; //设为发送sendPosi = 0;if(sendCount > 1)sendCount--;ACC = sendBuf[0];TB8 = P;SBUF = sendBuf[0];}//void beginSend(void)//读线圈状态void readCoil(void){uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 bitCount;uint16 crcData;uint8 position;uint8 i,k;uint8 result;uint16 tempData;uint8 exit = 0;//addr = (receBuf[2]<<8) + receBuf[3]; //tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//bitCount = (receBuf[4]<<8) + receBuf[5]; //读取的位个数bitCount = receBuf[5];byteCount = bitCount / 8; //字节个数if(bitCount%8 != 0)byteCount++;for(k=0;k<byteCount;k++){//字节位置position = k + 3;sendBuf[position] = 0;for(i=0;i<8;i++){getCoilVal(tempAddr,&tempData);sendBuf[position] |= tempData << i;tempAddr++;if(tempAddr >= addr+bitCount){ //读完exit = 1;break;}}if(exit == 1)break;}sendBuf[0] = localAddr;sendBuf[1] = 0x01;sendBuf[2] = byteCount;byteCount += 3;crcData = crc16(sendBuf,byteCount); sendBuf[byteCount] = crcData >> 8; byteCount++;sendBuf[byteCount] = crcData & 0xff; sendCount = byteCount + 1;beginSend();}//void readCoil(void)//读寄存器void readRegisters(void){uint8 addr;uint8 tempAddr;uint16 result;uint16 crcData;uint8 readCount;uint8 byteCount;uint8 finsh; //1完成 0出错uint16 i;uint16 tempData = 0;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//readCount = (receBuf[4]<<8) + receBuf[5]; //要读的个数readCount = receBuf[5];byteCount = readCount * 2;for(i=0;i<byteCount;i+=2,tempAddr++){getRegisterVal(tempAddr,&tempData);sendBuf[i+3] = tempData >> 8;sendBuf[i+4] = tempData & 0xff;}sendBuf[0] = localAddr;sendBuf[1] = 3;sendBuf[2] = byteCount;byteCount += 3;crcData = crc16(sendBuf,byteCount);sendBuf[byteCount] = crcData >> 8;byteCount++;sendBuf[byteCount] = crcData & 0xff; sendCount = byteCount + 1;beginSend();}//void readRegisters(void)//强制单个线圈void forceSingleCoil(void){uint8 addr;uint8 tempAddr;uint16 tempData;uint8 onOff;uint8 i;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//onOff = (receBuf[4]<<8) + receBuf[5]; onOff = receBuf[4];//if(onOff == 0xff00)if(onOff == 0xff){ //设为ONtempData = 1;}//else if(onOff == 0x0000)else if(onOff == 0x00){ //设为OFFtempData = 0;}setCoilVal(tempAddr,tempData);for(i=0;i<receCount;i++){sendBuf = receBuf;}sendCount = receCount;beginSend();}//void forceSingleCoil(void)//设置多个寄存器void presetMultipleRegisters(void) {uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 setCount;uint16 crcData;uint16 tempData;uint8 finsh; //为1时完成为0时出错uint8 i;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr & 0xff;//setCount = (receBuf[4]<<8) + receBuf[5]; setCount = receBuf[5];byteCount = receBuf[6];for(i=0;i<setCount;i++,tempAddr++){tempData = (receBuf[i*2+7]<<8) + receBuf[i*2+8]; setRegisterVal(tempAddr,tempData);}sendBuf[0] = localAddr;sendBuf[1] = 16;sendBuf[2] = addr >> 8;sendBuf[3] = addr & 0xff;sendBuf[4] = setCount >> 8;sendBuf[5] = setCount & 0xff;crcData = crc16(sendBuf,6);sendBuf[6] = crcData >> 8;sendBuf[7] = crcData & 0xff;sendCount = 8;beginSend();}//void presetMultipleRegisters(void)//检查uart0数据void checkComm0Modbus(void){uint16 crcData;uint16 tempData;if(receCount > 4){switch(receBuf[1]){case 1://读取线圈状态(读取点 16位以内) case 3://读取保持寄存器(一个或多个)case 5://强制单个线圈case 6://设置单个寄存器if(receCount >= 8){//接收完成一组数据//应该关闭接收中断if(receBuf[0]==localAddr && checkoutError==0) {crcData = crc16(receBuf,6);if(crcData == receBuf[7]+(receBuf[6]<<8)){//校验正确if(receBuf[1] == 1){//读取线圈状态(读取点 16位以内)readCoil();}else if(receBuf[1] == 3){//读取保持寄存器(一个或多个)readRegisters();}else if(receBuf[1] == 5){//强制单个线圈forceSingleCoil();}else if(receBuf[1] == 6){//presetSingleRegister();}}}receCount = 0;checkoutError = 0;}break;case 15://设置多个线圈tempData = receBuf[6];tempData += 9; //数据个数if(receCount >= tempData){if(receBuf[0]==localAddr && checkoutError==0){crcData = crc16(receBuf,tempData-2);if(crcData == (receBuf[tempData-2]<<8)+ receBuf[tempData-1]){//forceMultipleCoils();}}receCount = 0;checkoutError = 0;}break;case 16://设置多个寄存器tempData = (receBuf[4]<<8) + receBuf[5];tempData = tempData * 2; //数据个数tempData += 9;if(receCount >= tempData){if(receBuf[0]==localAddr && checkoutError==0){crcData = crc16(receBuf,tempData-2);if(crcData == (receBuf[tempData-2]<<8)+ receBuf[tempData-1]){presetMultipleRegisters();}}receCount = 0;checkoutError = 0;}break;default:break;}}}//void checkComm0(void)//取线圈状态返回0表示成功uint16 getCoilVal(uint16 addr,uint16 *tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;//只取低8位地址switch(tempAddr & 0xff){case 0:break;case 1:*tempData = testCoil;break;case 2:break;case 3:break;case 4:case 5:break; case 6:break; case 7:break; case 8:break; case 9:break; case 10: break; case 11: break; case 12: break; case 13: break; case 14: break; case 15:case 16:break;default:break;}return result;}//uint16 getCoilVal(uint16 addr,uint16 *data) //设定线圈状态返回0表示成功uint16 setCoilVal(uint16 addr,uint16 tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff){case 0:break;case 1:testCoil = tempData;break;case 2:case 3:break; case 4:break; case 5:break; case 6:break; case 7:break; case 8:break; case 9:break; case 10: break; case 11: break; case 12: break; case 13:break;case 14:break;case 15:break;case 16:break;default:break;}return result;}//uint16 setCoilVal(uint16 addr,uint16 data)//取寄存器值返回0表示成功uint16 getRegisterVal(uint16 addr,uint16 *tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff){case 0:break;break; case 2: break; case 3:break; case 4:break; case 5:break; case 6:break; case 7:break; case 8:break; case 9:break; case 10: break; case 11: break;break;case 13:break;case 14:break;case 15:break;case 16:*tempData = testRegister;break;default:break;}return result;}//uint16 getRegisterVal(uint16 addr,uint16 &data) //设置寄存器值返回0表示成功uint16 setRegisterVal(uint16 addr,uint16 tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff) {case 0:break;case 1:break;case 2:break;case 3:break;case 4:break;case 5:break;case 6:break;case 7:break;case 8:break;case 9:break;case 10:break;case 11:break;case 12:break;case 13:break;case 14:break;case 15:break;case 16:testRegister = tempData;break;default:break;}return result;}//uint8 setRegisterVal(uint16 addr,uint16 data)。

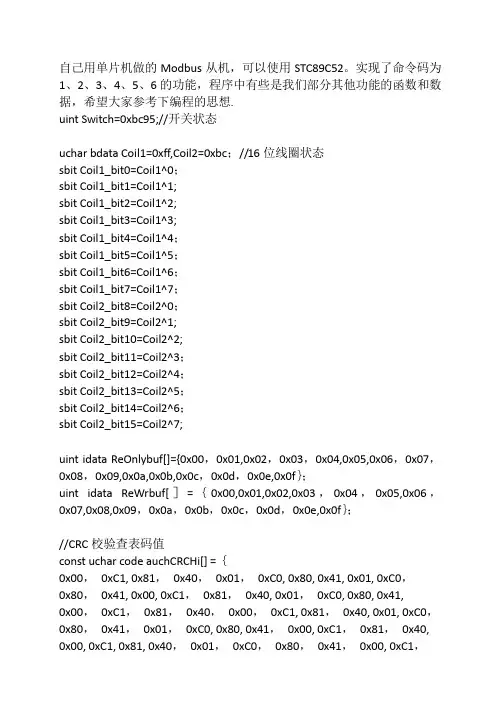

自己用单片机做的Modbus从机，可以使用STC89C52。

实现了命令码为1、2、3、4、5、6的功能，程序中有些是我们部分其他功能的函数和数据，希望大家参考下编程的思想.uint Switch=0xbc95;//开关状态uchar bdata Coil1=0xff,Coil2=0xbc；//16位线圈状态sbit Coil1_bit0=Coil1^0；sbit Coil1_bit1=Coil1^1;sbit Coil1_bit2=Coil1^2;sbit Coil1_bit3=Coil1^3;sbit Coil1_bit4=Coil1^4；sbit Coil1_bit5=Coil1^5；sbit Coil1_bit6=Coil1^6；sbit Coil1_bit7=Coil1^7；sbit Coil2_bit8=Coil2^0；sbit Coil2_bit9=Coil2^1;sbit Coil2_bit10=Coil2^2;sbit Coil2_bit11=Coil2^3；sbit Coil2_bit12=Coil2^4；sbit Coil2_bit13=Coil2^5；sbit Coil2_bit14=Coil2^6；sbit Coil2_bit15=Coil2^7;uint idata ReOnlybuf[]={0x00，0x01,0x02，0x03，0x04,0x05,0x06，0x07，0x08，0x09,0x0a,0x0b,0x0c，0x0d，0x0e,0x0f｝；uint idata ReWrbuf[］=｛0x00,0x01,0x02,0x03，0x04，0x05,0x06，0x07,0x08,0x09，0x0a，0x0b，0x0c，0x0d，0x0e,0x0f｝；//CRC校验查表码值const uchar code auchCRCHi[] =｛0x00，0xC1, 0x81，0x40，0x01，0xC0, 0x80, 0x41, 0x01, 0xC0，0x80，0x41, 0x00, 0xC1，0x81，0x40, 0x01，0xC0, 0x80, 0x41,0x00，0xC1，0x81，0x40，0x00，0xC1, 0x81，0x40, 0x01, 0xC0，0x80，0x41，0x01，0xC0, 0x80, 0x41，0x00, 0xC1，0x81，0x40, 0x00, 0xC1, 0x81, 0x40，0x01，0xC0，0x80，0x41，0x00, 0xC1，0x81，0x40, 0x01，0xC0，0x80, 0x41，0x01，0xC0, 0x80，0x41,0x00，0xC1，0x81, 0x40, 0x01, 0xC0，0x80, 0x41, 0x00, 0xC1,0x81，0x40，0x00, 0xC1，0x81, 0x40, 0x01，0xC0，0x80，0x41,0x00，0xC1, 0x81，0x40，0x01，0xC0，0x80，0x41，0x01, 0xC0，0x80，0x41，0x00, 0xC1，0x81, 0x40, 0x00，0xC1, 0x81, 0x40，0x01，0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41，0x00，0xC1，0x81，0x40, 0x01，0xC0，0x80，0x41，0x00，0xC1, 0x81，0x40, 0x00，0xC1, 0x81，0x40，0x01，0xC0, 0x80, 0x41，0x01, 0xC0，0x80，0x41, 0x00，0xC1，0x81, 0x40, 0x00, 0xC1，0x81，0x40，0x01, 0xC0, 0x80, 0x41，0x00，0xC1，0x81，0x40, 0x01，0xC0，0x80, 0x41，0x01，0xC0，0x80, 0x41, 0x00, 0xC1，0x81, 0x40，0x00，0xC1，0x81, 0x40，0x01，0xC0, 0x80，0x41，0x01, 0xC0，0x80, 0x41，0x00，0xC1, 0x81，0x40, 0x01，0xC0, 0x80, 0x41，0x00，0xC1，0x81，0x40，0x00，0xC1, 0x81, 0x40，0x01, 0xC0，0x80，0x41，0x00，0xC1，0x81, 0x40, 0x01，0xC0，0x80，0x41，0x01, 0xC0，0x80，0x41, 0x00，0xC1，0x81, 0x40，0x01, 0xC0，0x80, 0x41，0x00，0xC1, 0x81，0x40, 0x00, 0xC1，0x81, 0x40,0x01，0xC0，0x80，0x41，0x01, 0xC0，0x80, 0x41, 0x00, 0xC1,0x81，0x40, 0x00，0xC1, 0x81, 0x40, 0x01, 0xC0，0x80, 0x41,0x00, 0xC1, 0x81，0x40，0x01，0xC0，0x80，0x41，0x01, 0xC0，0x80, 0x41, 0x00, 0xC1, 0x81，0x40};const uchar code auchCRCLo［］= ｛0x00，0xC0，0xC1，0x01，0xC3, 0x03，0x02，0xC2, 0xC6, 0x06,0x07, 0xC7，0x05，0xC5, 0xC4, 0x04，0xCC, 0x0C, 0x0D, 0xCD，0x0F, 0xCF，0xCE，0x0E, 0x0A, 0xCA，0xCB，0x0B, 0xC9，0x09,0x08，0xC8，0xD8，0x18，0x19，0xD9, 0x1B, 0xDB, 0xDA，0x1A，0x1E，0xDE，0xDF, 0x1F, 0xDD, 0x1D, 0x1C，0xDC，0x14，0xD4,0xD5，0x15, 0xD7，0x17, 0x16, 0xD6，0xD2，0x12, 0x13, 0xD3，0x11，0xD1，0xD0，0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33，0xF3,0xF2，0x32，0x36, 0xF6, 0xF7，0x37, 0xF5，0x35, 0x34, 0xF4,0x3C, 0xFC，0xFD，0x3D，0xFF, 0x3F, 0x3E，0xFE，0xFA, 0x3A，0x3B，0xFB，0x39，0xF9, 0xF8，0x38，0x28, 0xE8, 0xE9，0x29，0xEB, 0x2B，0x2A，0xEA, 0xEE, 0x2E，0x2F，0xEF, 0x2D, 0xED,0xEC，0x2C，0xE4, 0x24，0x25, 0xE5, 0x27，0xE7，0xE6, 0x26,0x22，0xE2, 0xE3, 0x23，0xE1，0x21, 0x20, 0xE0，0xA0, 0x60，0x61，0xA1, 0x63，0xA3, 0xA2, 0x62, 0x66，0xA6, 0xA7，0x67,0xA5, 0x65，0x64，0xA4, 0x6C, 0xAC, 0xAD，0x6D, 0xAF，0x6F，0x6E, 0xAE, 0xAA, 0x6A, 0x6B，0xAB, 0x69，0xA9, 0xA8，0x68,0x78，0xB8, 0xB9，0x79，0xBB, 0x7B, 0x7A, 0xBA，0xBE，0x7E,0x7F，0xBF，0x7D, 0xBD, 0xBC, 0x7C，0xB4, 0x74, 0x75，0xB5,0x77, 0xB7，0xB6, 0x76, 0x72, 0xB2, 0xB3，0x73, 0xB1，0x71,0x70，0xB0，0x50, 0x90, 0x91，0x51，0x93, 0x53，0x52, 0x92，0x96，0x56，0x57, 0x97, 0x55，0x95，0x94, 0x54，0x9C, 0x5C，0x5D, 0x9D，0x5F, 0x9F，0x9E, 0x5E，0x5A，0x9A，0x9B, 0x5B，0x99, 0x59，0x58，0x98，0x88，0x48，0x49, 0x89, 0x4B，0x8B，0x8A, 0x4A, 0x4E，0x8E, 0x8F, 0x4F，0x8D, 0x4D, 0x4C, 0x8C，0x44，0x84, 0x85，0x45, 0x87，0x47, 0x46, 0x86，0x82，0x42,0x43，0x83，0x41, 0x81, 0x80，0x40};/****＊＊*＊*＊＊*＊＊＊＊＊****＊＊***＊*＊＊*＊*＊**＊＊**＊**＊Function：CRC校验子函数Input:要校验的数组起始地址长度Output：16位校验码(高位在前）＊*＊＊*＊＊＊*＊＊*＊＊＊**＊*＊＊*＊***********＊＊*******＊/uint crccheck(uchar *puchMsg, uchar usDataLen）{uchar uchCRCHi = 0xFF ;uchar uchCRCLo = 0xFF ；uchar uIndex ;while （usDataLen--){uIndex = uchCRCHi ^ ＊puchMsg++ ;uchCRCHi = uchCRCLo ^ auchCRCHi［uIndex］;uchCRCLo = auchCRCLo［uIndex］；}return (uchCRCHi 〈〈8 ｜uchCRCLo）；｝/*＊**＊**＊＊*＊＊**＊**＊＊**＊*＊*******＊**＊*＊*＊＊*＊** Function:读线圈状态子函数Input：无Output：无***＊*＊*＊**＊**＊***＊*＊*＊＊*＊*＊*＊＊＊*＊＊**＊＊**＊*＊*/void ReadCoil(void）{uint StartAddress,tempAddress;uchar CoilNum,i，ByteNum，j;uchar CoilVal;bit exit=0；StartAddress=resvbuf［2];StartAddress=StartAddress|resvbuf[3]；tempAddress=StartAddress;CoilNum=resvbuf［5］；//读取的位数ByteNum=CoilNum/8;if（CoilNum%8!=0)ByteNum++;Sendbuf[2］=ByteNum;//返回的字节数if（resvbuf[1］==0x01){for(i=0；i〈ByteNum;i++）｛Sendbuf[i+3]=0;for（j=0；j〈8;j++){CoilVal=GetCoilVal(StartAddress）;Sendbuf［i+3］｜=CoilVal<〈j；StartAddress++；if（StartAddress〉=tempAddress+CoilNum)｛exit=1；break;｝｝if(exit==1）break；}}else if(resvbuf[1]==0x02)｛for（i=0;i<ByteNum;i++）｛Sendbuf[i+3]=0；for(j=0；j〈8;j++)｛CoilVal=GetSWVal（StartAddress)；Sendbuf[i+3］|=CoilVal<<j；StartAddress++；if(StartAddress>=tempAddress+CoilNum){exit=1;break;｝｝if(exit==1）break；｝｝SendCount=5+ByteNum；SendData（)；}/*＊***＊***＊***＊*＊***＊******＊＊***＊＊＊*＊**＊＊**＊＊Function：读寄存器状态子函数Input：无Output:无＊＊＊＊**＊**＊*＊*＊＊**＊＊＊＊**＊***＊*＊**＊*＊*＊＊＊**＊＊＊/void ReadRegisters(void)｛uint StartAddress;uchar ByteCount，i；StartAddress=resvbuf[2］;StartAddress=StartAddress〈〈8｜resvbuf［3]；ByteCount=resvbuf［5］*2；Sendbuf[2]=resvbuf［5];if（resvbuf［1］==0x03）for(i=0；i<ByteCount;i+=2）{Sendbuf［i+4］=ReWrbuf［StartAddress］&0xff；Sendbuf［i+3]=ReWrbuf［StartAddress］>〉8；StartAddress++;｝else if（resvbuf［1]==0x04）for（i=0;i〈ByteCount；i+=2){Sendbuf［i+4］=ReOnlybuf[StartAddress］；Sendbuf[i+3］=ReOnlybuf[StartAddress］；StartAddress++；｝SendCount=ByteCount+5；SendData()；}/*＊*＊＊*＊＊*＊*＊＊**＊****＊＊*＊＊＊＊**＊＊***＊**＊＊*＊＊**Function：强制单线圈子函数Input:无Output：无**＊*＊＊＊*＊***＊＊＊*＊*＊*＊*＊******＊********＊＊＊**＊/ void ForceSingalCoil(void){uint Address,OnOff；bit temp,CoilVal；Address=resvbuf[2］〈<8|resvbuf[3］;OnOff=resvbuf［4]<<8｜resvbuf［5］;if（OnOff==0x0000){CoilVal=0;temp=SetCoilVal(Address,CoilVal）；}else if(OnOff==0xFF00）{CoilVal=1；temp=SetCoilVal（Address，CoilVal);}if（temp==1)｛Sendbuf[2]=resvbuf［2]；Sendbuf［3]=resvbuf[3］;Sendbuf[4]=resvbuf[4]；Sendbuf［5]=resvbuf［5]；SendCount=8；SendData();}elseError=1；}/＊＊＊＊*＊*＊＊＊＊*＊＊***＊*＊＊*＊＊＊＊***＊＊＊*＊＊***＊＊****Function：强制单寄存器子函数Input:无Output：无＊＊**＊＊＊*＊**＊**＊＊＊*＊**＊＊*＊＊＊*＊＊****＊＊＊＊*＊**＊＊/void SetOneRegisterVal（）｛uint R_Address,RegisterVal;bit temp1;R_Address=resvbuf［2];R_Address=R_Address<〈8|resvbuf[3］;RegisterVal=resvbuf［4];RegisterVal=RegisterVal<<8|resvbuf［5］；temp1=SetRegisterVal（R_Address，RegisterVal）；if（temp1==1){Sendbuf[2］=resvbuf[2］；Sendbuf［3]=resvbuf[3］；Sendbuf[4］=resvbuf［4］；Sendbuf[5]=resvbuf［5］;SendCount=8；SendData()；｝elseError=1;｝/*＊＊*＊＊**＊***＊*＊*＊＊＊*＊*＊***＊**＊＊＊＊*＊＊*＊＊*****Function：读线圈值子函数Input：线圈地址Output:线圈的值*****＊＊**＊＊＊**＊＊＊*＊＊*****＊**＊*＊**＊**＊**＊*＊*＊/uchar GetCoilVal（uint Address）{uint CoilAddress;uchar CoilVal=0;CoilAddress=Address;switch（CoilAddress＆0x0f)｛case 0：CoilVal=Coil1_bit0;break；case 1：CoilVal=Coil1_bit1；break；case 2: CoilVal=Coil1_bit2;break;case 3：CoilVal=Coil1_bit3;break；case 4: CoilVal=Coil1_bit4；break;case 5: CoilVal=Coil1_bit5;break；case 6：CoilVal=Coil1_bit6;break;case 7: CoilVal=Coil1_bit7；break；case 8：CoilVal=Coil2_bit8；break；case 9: CoilVal=Coil2_bit9；break;case 10: CoilVal=Coil2_bit10;break；case 11: CoilVal=Coil2_bit11；break;case 12： CoilVal=Coil2_bit12;break；case 13： CoilVal=Coil2_bit13;break;case 14: CoilVal=Coil2_bit14；break；case 15： CoilVal=Coil2_bit15;break；default：break；｝return CoilVal;｝/＊＊*＊＊＊*＊**＊*＊＊****＊＊＊********＊*＊＊*＊***＊＊＊***Function：读开关值子函数Input：开关地址Output：开关值*******＊＊＊＊＊*＊＊*＊＊＊*＊＊＊*＊＊＊＊＊***＊**＊＊＊＊*＊*＊*/uchar GetSWVal（uint Address1){uchar CoilVal;uchar SW1，SW2=0xff；SW1=P2；Switch=SW2〈〈8｜SW1;switch(Address1＆0x0f)｛case 0: CoilVal=Switch&0x01;break；case 1：CoilVal=Switch>>1＆0x01；break；case 2：CoilVal=Switch>〉2＆0x01；break；case 3：CoilVal=Switch>>3＆0x01；break；case 4：CoilVal=Switch〉〉4＆0x01;break;case 5: CoilVal=Switch>〉5&0x01;break；case 6: CoilVal=Switch>>6&0x01;break;case 7：CoilVal=Switch〉>7＆0x01;break;case 8：CoilVal=Switch>〉8＆0x01;break;case 9：CoilVal=Switch〉>9&0x01;break;case 10： CoilVal=Switch>>10＆0x01;break;case 11： CoilVal=Switch〉〉11&0x01;break;case 12: CoilVal=Switch>〉12＆0x01；break;case 13: CoilVal=Switch〉>13＆0x01；break；case 14： CoilVal=Switch>〉14&0x01；break;case 15： CoilVal=Switch〉〉15＆0x01;break；default: break;｝return CoilVal；｝/＊*＊**＊＊*************＊*＊***＊＊＊*＊*＊＊*＊***＊＊＊*＊Function：强制单线圈值子函数Input:线圈地址，强制值Output：结果值*＊*＊＊*＊＊*＊**＊＊＊*＊*＊*＊＊*＊＊＊＊＊***＊＊＊***＊＊*＊＊＊*/bit SetCoilVal（uint Address，bit Val）{bit result=1;switch（Address＆0x0f)｛case 0: Coil1_bit0=Val；break;case 1: Coil1_bit1=Val;break;case 2：Coil1_bit2=Val；break;case 3: Coil1_bit3=Val；break;case 4: Coil1_bit4=Val;break；case 5：Coil1_bit5=Val;break；case 6: Coil1_bit6=Val;break；case 7：Coil1_bit7=Val;break；case 8：Coil2_bit8=Val;break;case 9: Coil2_bit9=Val；break;case 10： Coil2_bit10=Val；break；case 11: Coil2_bit11=Val;break;case 12： Coil2_bit12=Val；break;case 13： Coil2_bit13=Val；break；case 14: Coil2_bit14=Val；break；case 15： Coil2_bit15=Val;break；default: result=0;break;}P1=Coil1;return result；｝/***＊****＊＊*＊＊＊*＊********＊＊＊＊＊＊＊**＊***＊＊＊****Function：设置单寄存器值子函数Input:寄存器地址，值Output：结果值＊＊**＊＊＊＊****＊*＊**＊＊＊*＊＊＊**＊**＊******＊＊＊＊＊*＊＊/bit SetRegisterVal（uint Address1,uint Val1）｛uchar Addr；bit result1=1;Addr=Address1&0x0f;if（Addr<16）ReWrbuf[Addr］=Val1；elseresult1=0;return result1; ｝。

Modbus通信协议一、Modbus 协议简介Modbus 协议是应用于电子控制器上的一种通用语言。

通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。

它已经成为一通用工业标准。

有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。

它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。

它制定了消息域格局和内容的公共格式。

当在一Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。

如果需要回应，控制器将生成反馈信息并用Modbus协议发出。

在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。

这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

1、在Modbus网络上转输标准的Modbus口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。

控制器能直接或经由Modem组网。

控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。

其它设备（从设备）根据主设备查询提供的数据作出相应反应。

典型的主设备：主机和可编程仪表。

典型的从设备：可编程控制器。

主设备可单独和从设备通信，也能以广播方式和所有从设备通信。

如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。

Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。

从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。

如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去。

2、在其它类型网络上转输在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。

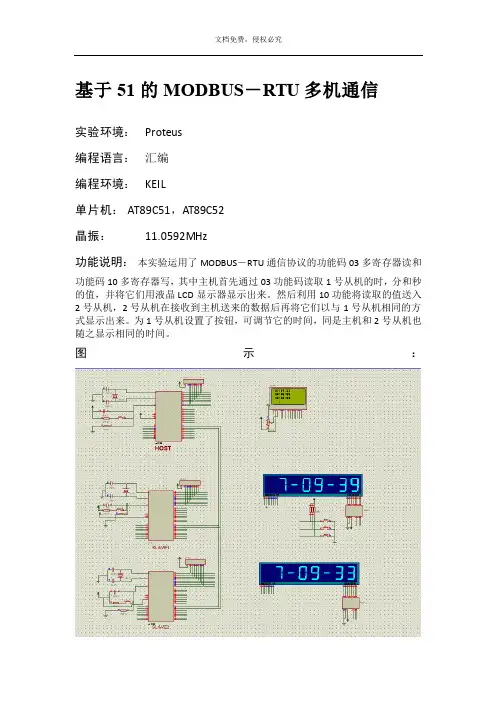

基于51的MODBUS－RTU多机通信实验环境：Proteus编程语言：汇编编程环境：KEIL单片机： AT89C51，AT89C52晶振：11.0592MHz功能说明：本实验运用了MODBUS－RTU通信协议的功能码03多寄存器读和功能码10多寄存器写，其中主机首先通过03功能码读取1号从机的时，分和秒的值，并将它们用液晶LCD显示器显示出来。

然后利用10功能将读取的值送入2号从机，2号从机在接收到主机送来的数据后再将它们以与1号从机相同的方式显示出来。

为1号从机设置了按钮，可调节它的时间，同是主机和2号从机也随之显示相同的时间。

图示：部分程序源代码：1、主机ORG 000HLJMP MAINORG 000BHLJMP TMR0ORG 0023HLJMP USARTORG 0040HMAIN: ACALL INITHERE: CLR RS0CLR RS1JB FLAG2.7,TXWORKJB UFLAG.7,RXWORK;AJMP HERETXWORK: AJMP TXWORK1RXWORK: CLR UFLAG.7;**********接收完成，显示操作JB UFLAG.3,RXWMB03RXWMB10: JNB UFLAG.5,HEREAJMP RXMBW101RXWMB03: CLR UFLAG.3MOV R0,#HOUR1MOV A,CND3CLR CRRC AMOV R7,AMOV R1,#CND5 RWORK1: MOV A,@R1MOV @R0,AINC R1INC R1INC R0DJNZ R7,RWORK1MOV DSPC,#8 TIMDIS: MOV A,DSPCMOV DPTR,#DISTBMOVC A,@A+DPTRMOV LCDD,AACALL LCDWPMOV A,#HOUR1ADD A,DSPCMOV R1,AMOV A,@R1MOV B,#10DIV ABACALL DISPMOV A,BACALL DISPDEC DSPCJNB DSPC.7,TIMDIS CLR RENSETB URDMOV CND1,#0A1H MOV CND2,#10H MOV CND3,#0MOV CND4,#50H MOV CND5,#0MOV CND6,#3MOV CND7,#6MOV CND8,#0MOV CND9,HOUR1 MOV CND10,#0 MOV CND11,MIN1 MOV CND12,#0 MOV CND13,SEC1MOV CND15,#0A5HMOV CNDT,#0MOV CNDT1,#15SETB TB8MOV SBUF,CND1AJMP HERE;******************************** RXMBW101: CLR UFLAG.5MOV CNDT,#0MOV CNDT1,#8AJMP HERE;************************************** TXWORK1:CLR FLAG2.7;1S定时CLR RENSETB URD/* MOV CND1,#30HMOV CND2,#31HMOV CND3,#32HMOV CND4,#33HMOV CND5,#34HMOV CND6,#35HMOV CND8,#37HMOV CND9,#38H*/MOV CND1,#0A0H;地址MOV CND2,#03H ;功能码MOV CND3,#0 ;起始地址2字节MOV CND4,#3BHMOV CND5,#0 ;数据长度MOV CND6,#3MOV CND7,#5AHMOV CND8,#0A5HMOV CNDT,#0MOV CNDT1,#8SETB TB8MOV SBUF,CND1AJMP HERE;*******************************DISTB: DB81H,84H,87H,0C1H,0C4H,0C7H,91H,94H,97H,0D1H,0D4H,0D 7H;*************USART: PUSH PSWPUSH ACCSETB RS0SETB RS1JBC RI,RXINT;发送中断，清中断标志位并转中断处理TXINT: CLR TIINC CNDTMOV A,CNDTCJNE A,CNDT1,TXGN;必须在发送前检测,若在后的话，则最后一个字节可能不能正确传输TXSTP: SETB UFLAG.6;发送结束标志MOV CNDT,#0MOV CNDT1,#8CLR URDSETB RENAJMP UOUT;********************TXGN: MOV A,#CND1ADD A,CNDTMOV R0,ACLR TB8MOV SBUF,@R0UOUT: POP ACCPOP PSWRETI;*************************RXINT: MOV RXDT,SBUFMOV A,CNDTCJNE A,#1,RXINT1MOV A,RXDTCJNE A,#03H,RXMD10MOV CNDT1,#5SETB UFLAG.3;MODBUS03功能AJMP RXSTOR;********************** RXMD10: CJNE A,#10H,RXERORMOV CNDT1,#8SETB UFLAG.5;MODBUS10功能AJMP RXSTOR;********************** RXINT1: JNB UFLAG.3,RXSTORCJNE A,#2,RXSTORMOV A,RXDTADD A,CNDT1MOV CNDT1,ARXSTOR: MOV A,#CND1ADD A,CNDTMOV R0,AMOV @R0,RXDT;CLR RIINC CNDTMOV A,CNDTCJNE A,CNDT1,RXOUTCRCCK: MOV A,@R0 ;发送来的数据变形与否的最简单校验SWAP ADEC R0XRL A,@R0JNZ RXERORSETB UFLAG.7MOV CNDT1,#16MOV CNTM_OV,#200RXEROR: MOV CNDT,#0AJMP UOUTRXOUT: MOV CNTM_OV,#200AJMP UOUT;****************************** DELA Y: MOV R2,#250DELA Y1: DJNZ R2,DELA Y1RET;***************************;**************定时器0中断处理程序TMR0: PUSH PSWPUSH ACCCLR RS1SETB RS0/*MOV A,CNTM_OVJZ TMR01DEC CNTM_OVMOV A,CNTM_OVJNZ TMR01CLR URDSETB REN*/TMR01: DJNZ TM0T1,RETIFMOV TM0T1,#10 ;1msDJNZ TM0TB,RETIFMOV TM0TB,#100DJNZ TM0TS,RETIFMOV TM0TS,#10SETB FLAG2.7;***************** ;中断返回RETIF: CLR RS0POP ACCPOP PSWRETI;***********HD44780读写子程序BUSY: MOV P0,#0FFHCLR LCDRSSETB LCDRWSETB LCDEMOV BIT0,P0CLR LCDEJB BIT0.7,BUSYRETLCDWP: ACALL BUSYCLR LCDRSSJMP LCD1LCDWD: ACALL BUSYSETB LCDRSLCD1: CLR LCDRWSETB LCDEMOV P0,LCDDNOPCLR LCDESETB LCDRSRETLCDW: MOV A,@R0ACALL LCDWDINC R0DJNZ R2,LCDWRET;***************DISP: MOV DPTR,#TIMETBMOVC A,@A+DPTRMOV LCDD,AACALL LCDWDRETTIMETB: DB "0123456789:/abcd" ;****************初始化子程序INIT: MOV SP,#0EFHMOV R1,#TM0TCLR0: MOV @R1,#0INC R1CJNE R1,#FRAM_OV,CLR0LCDINT: MOV LCDD,#38H;LCD初始化子程序ACALL LCDWPMOV LCDD,#01HACALL LCDWPMOV LCDD,#06HACALL LCDWPMOV LCDD,#0CHACALL LCDWPMOV LCDD,#83HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#86HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#0C3HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#0C6HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#93HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#96HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#0D3HACALL LCDWPMOV A,#10ACALL DISPMOV LCDD,#0D6HACALL LCDWPMOV A,#10ACALL DISP;***********************MOV TMOD,#22H;定时器0和1均工作于方式2，定时器1用于串口波特率MOV TH0, #0A3H;11.0592M,100usMOV TL0,#0A3HMOV TM0T,#1MOV TM0T1,#1MOV TM0TB,#5MOV TM0TS,#10;USART初始化MOV TH1,#0FDHMOV TL1,#0FDH; SETB P3.0MOV SCON,#0D0H;串行工作方式3，9为数据传输MOV PCON,#00HSETB URDMOV CNDT,#0MOV CNDT1,#8MOV DSPC,#8MOV UFLAG,#0MOV FLAG2,#0SETB TR0SETB ET0SETB TR1;运行定时器1，但不开中断SETB ES;开串行口中断SETB PSSETB EARET;*************************** END2、1号从机ORG 000HAJMP MAINORG 000BHAJMP TMR0ORG 0023HAJMP USARTORG 0040HMAIN: ACALL INITHERE: CLR RS0CLR RS1JNB UFLAG.7,TIMDC HERE2: CLR UFLAG.7CLR RENSETB URDMOV A,CND6MOV R7,ACLR CRLC AMOV CND3,AADD A,#5MOV CNDT1,AMOV R0,CND4MOV R1,#CND4 MDBS03T:MOV @R1,#0INC R1MOV A,@R0MOV @R1,AINC R0INC R1DJNZ R7,MDBS03TMOV @R1,#5AHINC R1MOV @R1,#0A5HMOV CNDT,#0ACALL DELA YCLR TB8MOV SBUF,CND1TIMDC: JB FLAG2.7,KEYSCAN TIMEDC: MOV A,HOURMOV B,#10DIV ABJNZ TIMH1MOV DIS7,#11AJMP TIMH2;************************ TIMH1: MOV DIS7,ATIMH2: MOV DIS6,B TIMEM: MOV A,MINUTEMOV B,#10DIV ABMOV DIS4,AMOV DIS3,BTIMES: MOV A,SECONDMOV B,#10DIV ABMOV DIS1,AMOV DIS0,BAJMP HERE;*************************KEYSCAN:CLR FLAG2.7MOV A,P1ORL A,#0E0HMOV P1,ANOPNOPMOV A,P1ANL A,#0E0HXRL A,#0E0HJZ NKEYMOV KTEMP,AAJMP HERENKEY: JB KTEMP.KEY0,KSET JB KTEMP.KEY1,KADDJNB KTEMP.KEY2,KOUTAJMP KSUBKSET: JB FLAG2.0,KSET1SETB FLAG2.0AJMP KOUTKSET1: INC FLAG2SETB FLAG2.0JNB FLAG2.2,KOUTMOV FLAG2,#0 KOUT: MOV KTEMP,#0AJMP TIMEDCKADD: JNB FLAG2.0,KOUT MOV R0,#MINUTEJNB FLAG2.1,KADD1MOV R0,#HOURKADD1: INC @R0JB FLAG2.1,HOURACJNE @R0,#60,KOUT KADD2: MOV @R0,#0AJMP KOUTHOURA: CJNE @R0,#24,KOUT AJMP KADD2KSUB: JNB FLAG2.0,KOUTMOV R0,#MINUTEJNB FLAG2.1,KSUB1MOV R0,#HOURKSUB1: DEC @R0MOV A,@R0JNB ACC.7,KOUTJB FLAG2.1,KSUBH0MOV @R0,#59AJMP KOUTKSUBH0: MOV @R0,#23AJMP KOUT;****************定时器0中断处理TMR0: PUSH PSWPUSH ACCSETB RS0CLR RS1DJNZ TM0T,TIMEMOV TM0T,#20T0DIS: MOV P0,#0MOV A,P1ANL A,#0F8HORL A,DSPCMOV P1,AMOV A,#DIS0ADD A,DSPCMOV R0,AMOV A,@R0MOV DPTR,#LEDTBMOVC A,@A+DPTRMOV P0,ADEC DSPCJNB DSPC.7,TIMEMOV DSPC,#7;********************************************** TIME: DJNZ TM0T1,RETIFMOV TM0T1,#10 ;1msDJNZ TM0TB,RETIFMOV TM0TB,#100SETB FLAG2.7DJNZ TM0TS,RETIFMOV TM0TS,#10INC SECONDMOV A,SECONDCJNE A,#60,TIMEHMOV SECOND,#00HINC MINUTEMOV A,MINUTECJNE A,#60,TIMEHMOV MINUTE,#00HINC HOURMOV A,HOURCJNE A,#24,TIMEHMOV HOUR,#00HTIMEH:RETIF: POP ACCPOP PSWRETI;*********************;***********七段共阴数码管LEDTB: DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,40H,00H ;******************************/*TIMEH1: SETB URDSETB UFLAG.4MOV CND1,#0A0HMOV CND2,#10HMOV CND3,#0MOV CND4,#40HMOV CND5,#0MOV CND6,#3MOV CND7,#6MOV CND8,#0MOV CND9,HOURMOV CND11,MINUTEMOV CND12,0MOV CND13,SECONDMOV CND14,#5AHMOV CND15,#0A5HMOV CNDT,#0MOV CNDT1,#15SETB UFLAG.6CLR UFLAG.5AJMP RETIF;******************/;*************USART: PUSH PSWPUSH ACCSETB RS0SETB RS1JBC RI,RXINT;发送中断，清中断标志位并转中断处理TXINT: CLR TIINC CNDTCJNE A,CNDT1,TXGN;必须在发送前检测,若在后的话，则最后一个字节可能不能正确传输TXSTP: MOV CNDT,#0MOV CNDT1,#8CLR URDSETB RENAJMP UOUT;********************TXGN: MOV A,#CND1ADD A,CNDTMOV R0,ACLR TB8MOV SBUF,@R0UOUT: POP ACCPOP PSWRETIRXAD: MOV A,RXDTCJNE A,#0A0H,RXERORCLR SM2AJMP RXSTORRXINT: MOV RXDT,SBUFJZ RXADCJNE A,#1,RXSTORMOV CNDT1,#8RXSTOR: MOV A,#CND1ADD A,CNDTMOV R0,AMOV @R0,RXDTINC CNDTMOV A,CNDTCJNE A,CNDT1,RXOUTCRCCK: MOV A,@R0 ;接收到的数据变形与否的简单校验SWAP ADEC R0XRL A,@R0JNZ RXERORSETB UFLAG.7MOV CNDT1,#16RXEROR: SETB SM2MOV CNDT,#0RXOUT: AJMP UOUT;***********************DELA Y: MOV R2,#250DELA Y1: DJNZ R2,DELA Y1RET;****************初始化子程序INIT: MOV SP,#5FHMOV R1,#DIS0MOV DSPC,#0CLR URDCLR0: MOV @R1,#0INC R1CJNE R1,#HOUR,CLR0MOV DSPC,#7MOV DIS2,#10MOV DIS5,#10MOV TMOD,#22H;定时器0和1均工作于方式2，定时器1用于串口波特率MOV TH0, #0A3H;11.0592M,100usMOV TL0,#0A3HMOV TM0T,#1MOV TM0T1,#1MOV TM0TB,#5MOV TM0TS,#10;USART初始化MOV TH1,#0FDHMOV TL1,#0FDHMOV SCON,#0F0H;串行工作方式2，9为数据传输MOV PCON,#00HCLR URDMOV CNDT,#0MOV CNDT1,#8MOV UFLAG,#0MOV FLAG2,#0SETB TR0SETB ET0SETB TR1;运行定时器1，但不开中断SETB ES;开串行口中断SETB PSSETB EARET;***************************END3、2号从机ORG 000HLJMP MAINORG 000BHLJMP TMR0ORG 0023HLJMP USARTORG 0040HMAIN: ACALL INITHERE: CLR RS0CLR RS1JB UFLAG.7,HERE2 AHERE: AJMP HEREHERE2: CLR RENCLR UFLAG.7;**********接收完成，显示操作MOV R0,CND4MOV R7,CND6MOV R1,#CND9HERE1: MOV A,@R1MOV @R0,AINC R1INC R1INC R0DJNZ R7,HERE1 TIMEDC: MOV A,HOURMOV B,#10DIV ABJNZ TIMH1MOV DIS7,#11AJMP TIMH2TIMH1: MOV DIS7,A TIMH2: MOV DIS6,B TIMEM: MOV A,MINMOV B,#10DIV ABMOV DIS4,AMOV DIS3,B TIMES: MOV A,SECMOV B,#10DIV ABMOV DIS1,AMOV DIS0,BSETB URD;从机接收指令后回复报文SECHO: MOV CND7,#5AHMOV CNDT,#0MOV CNDT1,#8CLR TB8MOV SBUF,CND1AJMP HERE;*******************************DISTB: DB81H,84H,87H,0C1H,0C4H,0C7H,91H,94H,97H,0D1H,0D4H,0D7H;*************USART: PUSH PSWPUSH ACCSETB RS0SETB RS1JBC RI,RXINT;发送中断，清中断标志位并转中断处理TXINT: CLR TIINC CNDTMOV A,CNDTCJNE A,CNDT1,TXGN;必须在发送前检测,若在后的话，则最后一个字节可能不能正确传输MOV CNDT1,#8CLR URDSETB RENAJMP UOUT;******************** TXGN: MOV A,#CND1ADD A,CNDTMOV R0,ACLR TB8MOV SBUF,@R0 UOUT: POP ACCPOP PSWRETIRXAD: MOV A,RXDTCJNE A,#0A1H,RXERORCLR SM2AJMP RXSTOR RXINT: MOV RXDT,SBUFMOV A,CNDTJZ RXADCJNE A,#1,RXINT1AJMP RXSTORRXINT1: CJNE A,#6,RXSTORMOV A,RXDTADD A,CNDT1MOV CNDT1,ARXSTOR: MOV A,#CND1ADD A,CNDTMOV R0,AMOV @R0,RXDTINC CNDTMOV A,CNDTCJNE A,CNDT1,RXOUTCRCCK: MOV A,@R0 ;接收到的数据变形与否的简单校验SWAP ADEC R0XRL A,@R0JNZ RXERORSETB UFLAG.7MOV CNDT1,#16RXEROR: SETB SM2RXOUT: AJMP UOUT;****************************** DELAY: MOV R2,#250DELAY1: DJNZ R2,DELAY1RET;***************************;**************定时器0中断处理程序TMR0: PUSH PSWPUSH ACCSETB RS0CLR RS1DJNZ TM0T,TIMEMOV TM0T,#20T0DIS: MOV P0,#0MOV A,P1ANL A,#0F8HORL A,DSPCMOV P1,AMOV A,#DIS0ADD A,DSPCMOV R0,AMOV DPTR,#LEDTBMOVC A,@A+DPTRMOV P0,ADEC DSPCJNB DSPC.7,TIMEMOV DSPC,#7;********************************************** TIME: DJNZ TM0T1,RETIFMOV TM0T1,#10 ;1msDJNZ TM0TB,RETIFMOV TM0TB,#100SETB FLAG2.7DJNZ TM0TS,RETIFMOV TM0TS,#10;***************** ;中断返回RETIF: CLR RS0POP ACCPOP PSWRETI;***********七段共阴数码管LEDTB: DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,40H,00H ;****************初始化子程序INIT: MOV SP,#05FHCLR URDMOV R1,#TM0TCLR0: MOV @R1,#0INC R1CJNE R1,#RXDT,CLR0;***********************MOV TMOD,#22H;定时器0和1均工作于方式2，定时器1用于串口波特率MOV TH0, #0A3H;11.0592M,100usMOV TL0,#0A3HMOV TM0T,#1MOV TM0T1,#1MOV TM0TB,#5MOV TM0TS,#10;USART初始化MOV TH1,#0FDHMOV TL1,#0FDH; SETB P3.0MOV SCON,#0F0H;串行工作方式3，9位数据传输MOV PCON,#00HMOV CNDT,#0MOV CNDT1,#16MOV DSPC,#7MOV DIS2,#10MOV DIS5,#10MOV UFLAG,#0SETB TR0SETB ET0SETB TR1;运行定时器1，但不开中断SETB ES;开串行口中断SETB PSSETB EARET;***************************END。

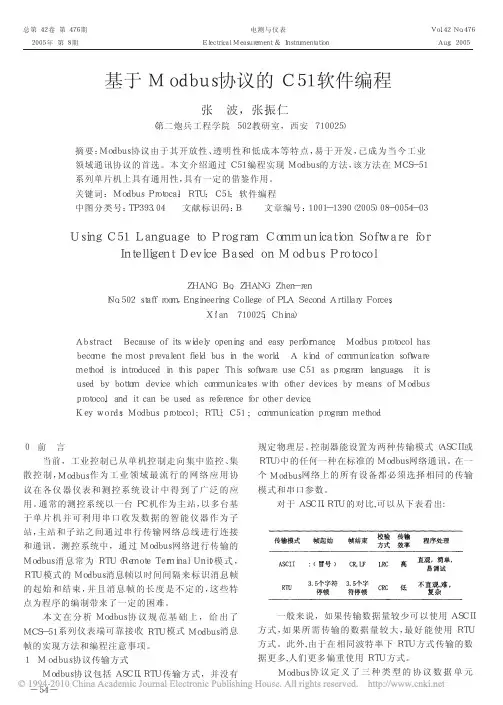

基于Ｍｏｄｂｕｓ协议的Ｃ５１软件编程张波，张振仁（第二炮兵工程学院５０２教研室，西安７１００２５）摘要：Ｍｏｄｂｕｓ协议由于其开放性、透明性和低成本等特点，易于开发，已成为当今工业领域通讯协议的首选。

本文介绍通过Ｃ５１编程实现Ｍｏｄｂｕｓ的方法，该方法在ＭＣＳ－５１系列单片机上具有通用性，具有一定的借鉴作用。

关键词：ＭｏｄｂｕｓＰｒｏｔｏｃａｌ；ＲＴＵ；Ｃ５１；软件编程中图分类号：ＴＰ３９３．０４文献标识码：Ｂ文章编号：１００１－１３９０（２００５）０８－００５４－０３ＺＨＡＮＧＢｏP ＺＨＡＮＧＺｈｅｎ－ｒｅｎ（Ｎｏ．５０２ｓｔａｆｆｒｏｏｍ，ＥｎｇｉｎｅｅｒｉｎｇＣｏｌｌｅｇｅｏｆＰＬＡＳｅｃｏｎｄＡｒｔｉｌｌａｒｙＦｏｒｃｅｓPＸｉ＇ａｎ７１００２５P Ｃｈｉｎａ）ＡｂｓｔｒａｃｔZＢｅｃａｕｓｅｏｆｉｔｓｗｉｄｅｌｙｏｐｅｎｉｎｇａｎｄｅａｓｙｐｅｒｆｏｒｍａｎｃｅP Ｍｏｄｂｕｓｐｒｏｔｏｃｏｌｈａｓｂｅｃｏｍｅｔｈｅｍｏｓｔｐｒｅｖａｌｅｎｔｆｉｅｌｄｂｕｓｉｎｔｈｅｗｏｒｌｄ．Ａｋｉｎｄｏｆｃｏｍｍｕｎｉｃａｔｉｏｎｓｏｆｔｗａｒｅｍｅｔｈｏｄｉｓｉｎｔｒｏｄｕｃｅｄｉｎｔｈｉｓｐａｐｅｒ．ＴｈｉｓｓｏｆｔｗａｒｅｕｓｅＣ５１ａｓｐｒｏｇｒａｍｌａｎｇｕａｇｅ，ｉｔｉｓｕｓｅｄｂｙｂｏｔｔｏｍｄｅｖｉｃｅｗｈｉｃｈｃｏｍｍｕｎｉｃａｔｅｓｗｉｔｈｏｔｈｅｒｄｅｖｉｃｅｓｂｙｍｅａｎｓｏｆＭｏｄｂｕｓｐｒｏｔｏｃｏｌP ａｎｄｉｔｃａｎｂｅｕｓｅｄａｓｒｅｆｅｒｅｎｃｅｆｏｒｏｔｈｅｒｄｅｖｉｃｅ．ＫｅｙｗｏｒｄｓZ Ｍｏｄｂｕｓｐｒｏｔｏｃｏｌ_ＲＴＵ_Ｃ５１_ｃｏｍｍｕｎｉｃａｔｉｏｎｐｒｏｇｒａｍｍｅｔｈｏｄＵｓｉｎｇＣ５１ＬａｎｇｕａｇｅｔｏＰｒｏｇｒａｍＣｏｍｍｕｎｉｃａｔｉｏｎＳｏｆｔｗａｒｅｆｏｒＩｎｔｅｌｌｉｇｅｎｔＤｅｖｉｃｅＢａｓｅｄｏｎＭｏｄｂｕｓＰｒｏｔｏｃｏｌ０前言当前，工业控制已从单机控制走向集中监控、集散控制，Ｍｏｄｂｕｓ作为工业领域最流行的网络应用协议在各仪器仪表和测控系统设计中得到了广泛的应用。

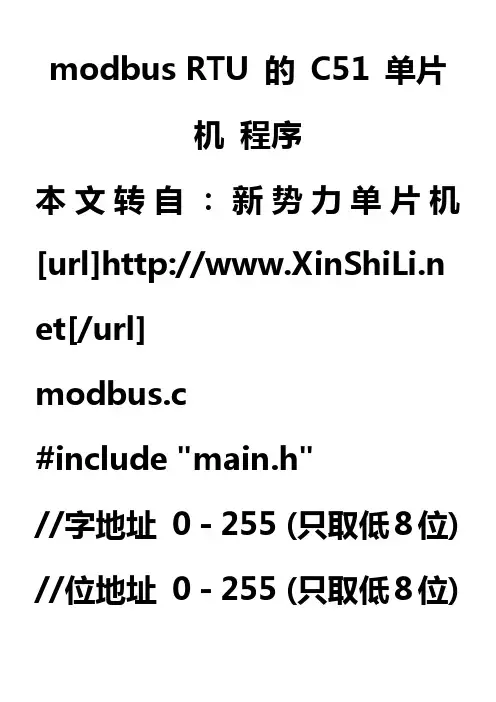

modbus RTU 的C51 单片机程序本文转自：新势力单片机[url]http://www.XinShiLi.n et[/url]modbus.c#include "main.h"//字地址0 - 255 (只取低8位) //位地址0 - 255 (只取低8位)/* CRC 高位字节值表*/ const uint8 code auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/* CRC低位字节值表*/ const uint8 code auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD,0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09,0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A,0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4,0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3,0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3,0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A,0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29,0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED,0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67,0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F,0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68,0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E,0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5,0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B,0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40} ;uint8 testCoil; //用于测试位地址1uint16 testRegister; //用于测试字址址16uint8 localAddr = 1; //单片机控制板的地址uint8 sendCount; //发送字节个数uint8 receCount; //接收到的字节个数uint8 sendPosi; //发送位置uint16 crc16(uint8 *puchMsg, uint16 usDataLen){uint8 uchCRCHi = 0xFF ; /* 高CRC字节初始化*/uint8 uchCRCLo = 0xFF ; /* 低CRC 字节初始化*/uint32 uIndex ; /* CRC循环中的索引*/while (usDataLen--) /* 传输消息缓冲区*/{uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算CRC*/uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ; uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}//uint16 crc16(uint8*puchMsg, uint16 usDataLen)//开始发送void beginSend(void){b485Send = 1; //设为发送sendPosi = 0;if(sendCount > 1) sendCount--;ACC = sendBuf[0];TB8 = P;SBUF = sendBuf[0];}//void beginSend(void) //读线圈状态void readCoil(void) {uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 bitCount;uint16 crcData;uint8 position;uint8 i,k;uint8 result;uint16 tempData;uint8 exit = 0;//addr = (receBuf[2]<<8) +receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3]; tempAddr = addr;//bitCount = (receBuf[4]<<8) + receBuf[5]; //读取的位个数bitCount = receBuf[5];byteCount = bitCount / 8; //字节个数if(bitCount%8 != 0) byteCount++;for(k=0;k<byteCount;k++) {//字节位置position = k + 3; sendBuf[position] = 0; for(i=0;i<8;i++){getCoilVal(tempAddr,&tem pData);sendBuf[position] |= tempData << i; tempAddr++;if(tempAddr >= addr+bitCount){ //读完exit = 1;break;}}if(exit == 1) break;}sendBuf[0] = localAddr;sendBuf[1] = 0x01; sendBuf[2] = byteCount; byteCount += 3;crcData = crc16(sendBuf,byteCount); sendBuf[byteCount] = crcData >> 8;byteCount++;sendBuf[byteCount] =crcData & 0xff; sendCount = byteCount + 1;beginSend();}//void readCoil(void)//读寄存器void readRegisters(void) {uint8 addr;uint8 tempAddr;uint16 result;uint16 crcData;uint8 readCount;uint8 byteCount;uint8 finsh; //1完成0出错uint16 i;uint16 tempData =0;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//readCount =(receBuf[4]<<8) + receBuf[5]; //要读的个数readCount = receBuf[5];byteCount = readCount * 2;for(i=0;i<byteCount;i+=2,t empAddr++){getRegisterVal(tempAddr, &tempData);sendBuf[i+3] = tempData >> 8;sendBuf[i+4] = tempData& 0xff;}sendBuf[0] = localAddr;sendBuf[1] = 3;sendBuf[2] = byteCount;byteCount += 3;crcData =crc16(sendBuf,byteCount);sendBuf[byteCount] = crcData >> 8;byteCount++;sendBuf[byteCount] = crcData & 0xff;sendCount =byteCount + 1;beginSend();}//void readRegisters(void) //强制单个线圈void forceSingleCoil(void) {uint8 addr;uint8 tempAddr;uint16 tempData;uint8 onOff;uint8 i;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3]; tempAddr = addr;//onOff = (receBuf[4]<<8)+ receBuf[5];onOff = receBuf[4];//if(onOff == 0xff00)if(onOff == 0xff){ //设为ONtempData = 1;}//else if(onOff == 0x0000) else if(onOff == 0x00){ //设为OFFtempData = 0;}setCoilVal(tempAddr,temp Data);for(i=0;i<receCount;i++) {sendBuf = receBuf;}sendCount = receCount; beginSend();}//void forceSingleCoil(void)//设置多个寄存器void presetMultipleRegisters(vo id){uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 setCount;uint16 crcData;uint16 tempData;uint8 finsh; //为1时完成为0时出错uint8 i;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3]; tempAddr = addr & 0xff; //setCount = (receBuf[4]<<8) + receBuf[5];setCount = receBuf[5]; byteCount = receBuf[6]; for(i=0;i<setCount;i++,te mpAddr++){tempData = (receBuf[i*2+7]<<8) + receBuf[i*2+8];setRegisterVal(tempAddr,t empData);}sendBuf[0] = localAddr; sendBuf[1] = 16; sendBuf[2] = addr >> 8; sendBuf[3] = addr & 0xff; sendBuf[4] = setCount >> 8;sendBuf[5] = setCount & 0xff;crcData = crc16(sendBuf,6); sendBuf[6] = crcData >> 8; sendBuf[7] = crcData & 0xff;sendCount = 8; beginSend();}//void presetMultipleRegisters(vo id)//检查uart0数据voidcheckComm0Modbus(void ){uint16 crcData;uint16 tempData;if(receCount > 4){switch(receBuf[1]){case 1://读取线圈状态(读取点16位以内)case 3://读取保持寄存器(一个或多个)。

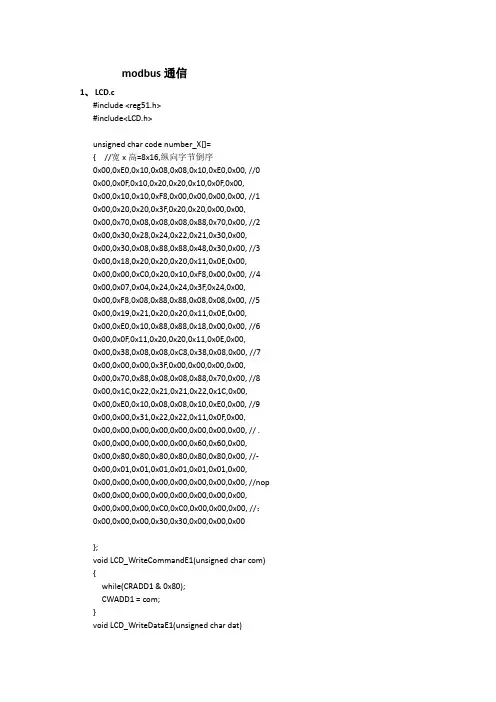

modbus通信1、LCD.c#include <reg51.h>#include<LCD.h>unsigned char code number_X[]={ //宽x高=8x16,纵向字节倒序0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00, //00x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00, //10x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00, //20x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00, //30x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00,0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00, //40x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00, //50x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00, //60x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00,0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00, //70x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00,0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00, //80x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00,0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00, //90x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // .0x00,0x00,0x00,0x00,0x00,0x60,0x60,0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x00, //-0x00,0x01,0x01,0x01,0x01,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, //nop 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00, //：0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00};void LCD_WriteCommandE1(unsigned char com) {while(CRADD1 & 0x80);CWADD1 = com;}void LCD_WriteDataE1(unsigned char dat)while(CRADD1 & 0x80);DWADD1 = dat;}void LCD_WriteCommandE2(unsigned char com) {while(CRADD2 & 0x80);CWADD2 = com;}void LCD_WriteDataE2(unsigned char dat){while(CRADD2 & 0x80);DWADD2 = dat;}void LCD_Init(){LCD_WriteCommandE1(0xe2);LCD_WriteCommandE2(0xe2);LCD_WriteCommandE1(0xa4);LCD_WriteCommandE2(0xa4);LCD_WriteCommandE1(0xa9);LCD_WriteCommandE2(0xa9);LCD_WriteCommandE1(0xa0);LCD_WriteCommandE2(0xa0);LCD_WriteCommandE1(0xc0);LCD_WriteCommandE2(0xc0);LCD_WriteCommandE1(0xaf);LCD_WriteCommandE2(0xaf);}void LCD_Clear(void){unsigned char i,j;for(i=0;i<4;i++){LCD_WriteCommandE1(i+0xb8);LCD_WriteCommandE2(i+0xb8);LCD_WriteCommandE1(0x00);LCD_WriteCommandE2(0x00);for(j=0;j<0x50;j++){LCD_WriteDataE1(0x00);LCD_WriteDataE2(0x00);}}void display_cn(unsigned char lin,unsigned int col,unsigned int len,unsigned char *p) {unsigned int seg,i,j;unsigned char a,L,n;switch(lin){case 0: n=0xba;break;case 1: n=0xb8;break;}for(i=0;i<len;i++){for(j=0;j<2;j++){L=col;LCD_WriteCommandE1(n+j);LCD_WriteCommandE2(n+j);for(seg=0;seg<16;seg++){if (L < 61){a = L;LCD_WriteCommandE1(a);LCD_WriteDataE1(*p++);}else{a = L-61;LCD_WriteCommandE2(a);LCD_WriteDataE2(*p++);}L++;}}col=col+16;}}void display_number(unsigned char lin,unsigned int col,unsigned char num){unsigned int seg,i,j;unsigned char a,L,n,k;switch(lin){case 0: n=0xba;break;case 1: n=0xb8;break;}k=num*16;for(j=0;j<2;j++){L=col;LCD_WriteCommandE1(n+j);LCD_WriteCommandE2(n+j);for(seg=0;seg<8;seg++){if (L < 61){a = L;LCD_WriteCommandE1(a);LCD_WriteDataE1(number_X[k++]);}else{a = L-61;LCD_WriteCommandE2(a);LCD_WriteDataE2(number_X[k++]);}L++;}}}void display_unsigned_int(unsigned char lin,unsigned int col,unsigned int dat) {unsigned int seg;unsigned char k[4];k[3]=dat%10;k[2]=((dat/10)%10);k[1]=((dat/100)%10);k[0]=((dat/1000)%10);if(k[0]==0) {k[0]=12;}if((k[0]==12)&&(k[1]==0)){ k[0]=12;k[1]=12;}if((k[0]==12)&&(k[1]==12)&&(k[2]==0)){k[0]=12;k[1]=12;k[2]=12;}for(seg=0;seg<4;seg++){display_number(lin,col,k[seg]);col=col+10;}}void display_signed_int(unsigned char lin,unsigned int col,signed int dat){unsigned int seg;unsigned char k[5],a;k[0]=12;if(dat<0){dat=(~dat)+1;k[0]=11;}k[4]=dat%10;k[3]=((dat/10)%10);k[2]=((dat/100)%10);k[1]=((dat/1000)%10);a=k[0];if(k[1]==0) {k[0]=12;k[1]=a;}if((k[1]==a)&&(k[2]==0)){ k[0]=12;k[1]=12;k[2]=a;}if((k[1]==12)&&(k[2]==a)&&(k[3]==0)){k[0]=12;k[1]=12;k[2]=12;k[3]=a;}for(seg=0;seg<5;seg++){display_number(lin,col,k[seg]);col=col+10;}}void display_unsigned_char(unsigned char lin,unsigned int col,unsigned char dat) {unsigned int seg;unsigned char k[3];k[1]=dat%10;k[0]=((dat/10)%10);for(seg=0;seg<2;seg++){display_number(lin,col,k[seg]);col=col+10;}}2、LCD.h#include <reg51.h>#include <absacc.h>#ifndef __LCD__#define __LCD__#define CWADD1 XBYTE[0x8000]#define DWADD1 XBYTE[0x8001]#define CRADD1 XBYTE[0x8002]#define DRADD1 XBYTE[0x8003]#define CWADD2 XBYTE[0x8004]#define DWADD2 XBYTE[0x8005]#define CRADD2 XBYTE[0x8006]#define DRADD2 XBYTE[0x8007]extern void LCD_Init();extern void display_cn(unsigned char lin,unsigned int col,unsigned int len,unsigned char *p);extern void display_signed_int(unsigned char lin,unsigned int col,signed int dat);extern void display_unsigned_int(unsigned char lin,unsigned int col,unsigned int dat);extern void display_unsigned_char(unsigned char lin,unsigned int col,unsigned char dat);extern void LCD_Clear(void);#endif1、MCU.c#include <reg51.h>#include "MCU.h"#define oscillator 12000000void timer0_init(void){TMOD|=0x01;//Timer0 is 16 bits timer, timer1 is Baud rate generatorTH0=0x97;TL0=0xd5;TR0=1;ET0=1;}void uart_init(unsigned int baud_rate){PCON=0x00;SCON=0x50;TMOD|=0x20;TL1=256-(oscillator/384)/baud_rate;TH1=256-(oscillator/384)/baud_rate;TR1=1;ES=1;}2、MCU.h#ifndef __MCU__#define __MCU__extern void timer0_init(void);extern void uart_init(unsigned int baud_rate);#endif3、MODBUSASC.c#include <reg51.h>unsigned char xdata TX_buf[200]_at_ 0x9100;unsigned char xdata Dat[200] _at_ 0x9200;void Data_ASCII(unsigned char num,unsigned char * buf ){unsigned char a;a=(num>>4)&0x0f;if(a>9) buf[0]=a+0x37;else buf[0]=a+0x30;a=num&0x0f;if(a>9) buf[1]=a+0x37;else buf[1]=a+0x30;}unsigned char ASCII_Data(unsigned char* buf ){unsigned char a,b;a=buf[0]-0x30;if(a>9) a=a-0x07;b=buf[1]-0x30;if(b>9) b=b-0x07;a=(a<<4)|b;return (a);}unsigned char LRC(unsigned char*Msg_buf,unsigned char MsgLen){unsigned char LRC_buf = 0,i ;for(i=0;i<MsgLen;i++){LRC_buf=Msg_buf[i]+LRC_buf;}i=~LRC_buf;LRC_buf=i+1;return LRC_buf ;}void Send_modbusASC_UART(unsigned char* SendData,unsigned char DataLen) {unsigned char buf[2];unsigned int i,j,k;j=1;TX_buf[0]=0x3a;for(i=0;i<DataLen;i++){Data_ASCII(SendData[i],buf );TX_buf[j]=buf[0];j++;TX_buf[j]=buf[1];j++;}TX_buf[j]=0x0d;j++;TX_buf[j]=0x0a;j++;for(i=0;i<j;i++){TI=0;SBUF=TX_buf[i];while(!TI);TI=0;for(k=0;k<30;k++);}}void Send_modbusASC_Err(unsigned char FunNum,unsigned char ErrNum,unsigned char ID) {unsigned char temp[4];temp[0]=ID;temp[1]=FunNum+0x80;temp[2]=ErrNum;temp[3]=LRC(temp,3);Send_modbusASC_UART(temp,4);}void FunctionASC_NO3(unsigned char* Msg_buf,unsigned int* AO_state,unsigned char ID) {unsigned char a,i,j,n,temp[2];unsigned int Fun_addr,Fun_num;j=1;for(i=0;i<7;i++){temp[0]=Msg_buf[j];j++;temp[1]=Msg_buf[j];j++;Dat[i]=ASCII_Data(temp );}a=LRC(Dat,6);if(a!=Dat[6]) return;Fun_addr=(Dat[2]<<8)|Dat[3];Fun_num=(Dat[4]<<8)|Dat[5];if((Fun_num==0)||(Fun_num>64)){Send_modbusASC_Err(1,3,ID);return;}if(Fun_addr>63){Send_modbusASC_Err(1,2,ID);return;}Dat[0]=ID;Dat[1]=3;Dat[2]=Fun_num*2;j=3;n=Fun_addr;for(i=0;i<Fun_num;i++){Dat[j]=(unsigned char)(AO_state[n]>>8);j++;Dat[j]=(unsigned char)AO_state[n];j++;n++;}Dat[j]=LRC(Dat,j);Send_modbusASC_UART(Dat,j+1);}void FunctionASC_NO6(unsigned char* Msg_buf,unsigned int* AO_state,unsigned char ID) {unsigned char a,i,j,temp[2];unsigned int Fun_addr,Fun_out;j=1;for(i=0;i<7;i++){temp[0]=Msg_buf[j];j++;temp[1]=Msg_buf[j];j++;Dat[i]=ASCII_Data(temp );}a=LRC(Dat,6);if(a!=Dat[6]) return;Fun_addr=(Dat[2]<<8)|Dat[3];Fun_out=(Dat[4]<<8)|Dat[5];if(Fun_out>0xff00){Send_modbusASC_Err(1,3,ID);return;}if(Fun_addr>64){Send_modbusASC_Err(1,2,ID);return;}AO_state[Fun_addr]=Fun_out;j=1;for(i=0;i<5;i++){Dat[j]=Msg_buf[j];j++;}Dat[j]=LRC(Dat,j);Send_modbusASC_UART(Msg_buf,j+1);}4、MODBUSASC.h#ifndef _MODBUSASC_#define _MODBUSASC_#ifdef __cplusplusextern "C"{#endifextern void Data_ASCII(unsigned char num,unsigned char * buf );extern unsigned char ASCII_Data(unsigned char* buf );extern void FunctionASC_NO3(unsigned char* Msg_buf,unsigned int* AO_state,unsigned char ID);extern void FunctionASC_NO4(unsigned char* Msg_buf,unsigned int* AI_state,unsigned char ID);extern void FunctionASC_NO6(unsigned char* Msg_buf,unsigned int* AO_state,unsigned char ID);#ifdef __cplusplus}#endif5、MAIN.c#include <reg51.h>#include<LCD.h>#include<main.h>#include "mcu.h"#include "modbusASC.h"void wait(unsigned int x){unsigned int i;i=0;for(i=0;i<x;i++);}void timer0_isr(void)interrupt 1{TH0=0x3c;TL0=0xb0;ms_count++;if(ms_count>=20){ms_count=0;LED=~LED;S_flag=1;}}void UART_isr(void)interrupt 4{unsigned char a;RI=0;a=SBUF;if(a==0x3a)UART_offset=0;if(a==0x0a)UART_message=1;RX_buf[UART_offset]=a;UART_offset++;}void display(void){unsigned char i,col;col=28;display_unsigned_int(0,col,modbus_buf[0]);display_unsigned_int(1,col,modbus_buf[1]); }void ModbusASC_Msg(unsigned char* modmus_buf){unsigned char temp[2];unsigned char a;temp[0]=modmus_buf[1];temp[1]=modmus_buf[2];a=ASCII_Data(temp );if(a!=Mode_ID) return;temp[0]=modmus_buf[3];temp[1]=modmus_buf[4];a=ASCII_Data(temp );switch(a){case 0x03:{FunctionASC_NO3(modmus_buf,modbus_buf,Mode_ID);break;}case 0x06:{FunctionASC_NO6(modmus_buf,modbus_buf,Mode_ID);break;}}}void main(void){unsigned char i;LCD_Init();LCD_Clear();display_cn(0,0,1,RD_dat);display_cn(1,0,1,TD_dat);modbus_buf[0]=18;modbus_buf[1]=28;timer0_init();uart_init(2400);EA=1;Mode_ID=1;while(1){display( );if(UART_message==1){ModbusASC_Msg(RX_buf);UART_message=0;}if(S_flag==1){modbus_buf[0]++;S_flag=0;}}}6、MAIN.h#include <reg51.h>#ifndef MAIN_H__#define MAIN_H__code unsigned char RD_dat[]={ //纵向字节倒序。

#define ENABLE 1#define DISABLE 0#define TRUE 1#define FAULT 0#define RECEIVE_EN 0#define TRANSFER_EN 1#define MAX_RXBUF 0x20extern unsigned char emissivity;extern unsigned char tx_count,txbuf[15];extern unsigned char rx_count,rxbuf[15];extern unsigned char tx_number,rx_number;extern bit rx_ok;unsigned char rx_temp;void InitTimer1() //针对标准8051{TMOD=(TMOD|0xf0)&0x1f; //将T1设为16位定时器TF1=0;TH1=0x62; //设T1位3.5位的接收时间35bit/9600bit/s=3.646msTL1=0x80;//晶振为11.0592MHz，T＝65535-3.646ms*11.0592MHz/12=0xf2df //0x6280是22.1184M下LPC9XX下的值。

ET1=1; //允许T1中断TR1=1; //T1开始计数}void timer1() interrupt 3 using 2 //定时器中断{TH1=0x62; //3.646ms interruptTL1=0x80;if(rx_count>=5) //超时后，若接收缓冲区有数则判断为收到一帧{rx_ok=TRUE;}}void scomm() interrupt 4 using 3 //modbus RTU模式{if(TI){TI = 0;if(tx_count < tx_number) //是否发送结束{SBUF = txbuf[tx_count];}tx_count++;}if(RI){rx_temp=SBUF;if(rx_ok==FAULT) //已接收到一帧数据，在未处理之前收到的数舍弃{if(rx_countrxbuf[rx_count]=rx_temp;rx_count++;}TH1=0x62; //timer1 reset,count againTL1=0x80;RI=0;}}在主循环中判断标志rx_ok来执行帧处理。

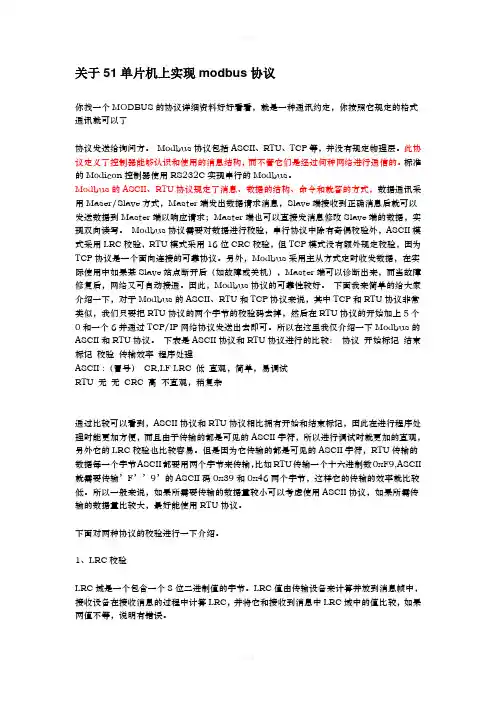

关于51单片机上实现modbus协议你找一个MODBUS的协议详细资料好好看看，就是一种通讯约定，你按照它规定的格式通讯就可以了协议发送给询问方。

Modbus协议包括ASCII、RTU、TCP等，并没有规定物理层。

此协议定义了控制器能够认识和使用的消息结构，而不管它们是经过何种网络进行通信的。

标准的Modicon控制器使用RS232C实现串行的Modbus。

Modbus的ASCII、RTU协议规定了消息、数据的结构、命令和就答的方式，数据通讯采用Maser/Slave方式，Master端发出数据请求消息，Slave端接收到正确消息后就可以发送数据到Master端以响应请求；Master端也可以直接发消息修改Slave端的数据，实现双向读写。

Modbus协议需要对数据进行校验，串行协议中除有奇偶校验外，ASCII模式采用LRC校验，RTU模式采用16位CRC校验，但TCP模式没有额外规定校验，因为TCP协议是一个面向连接的可靠协议。

另外，Modbus采用主从方式定时收发数据，在实际使用中如果某Slave站点断开后（如故障或关机），Master端可以诊断出来，而当故障修复后，网络又可自动接通。

因此，Modbus协议的可靠性较好。

下面我来简单的给大家介绍一下，对于Modbus的ASCII、RTU和TCP协议来说，其中TCP和RTU协议非常类似，我们只要把RTU协议的两个字节的校验码去掉，然后在RTU协议的开始加上5个0和一个6并通过TCP/IP网络协议发送出去即可。

所以在这里我仅介绍一下Modbus的ASCII和RTU协议。

下表是ASCII协议和RTU协议进行的比较：协议开始标记结束标记校验传输效率程序处理ASCII :（冒号）CR,LF LRC 低直观，简单，易调试RTU 无无CRC 高不直观，稍复杂通过比较可以看到，ASCII协议和RTU协议相比拥有开始和结束标记，因此在进行程序处理时能更加方便，而且由于传输的都是可见的ASCII字符，所以进行调试时就更加的直观，另外它的LRC校验也比较容易。

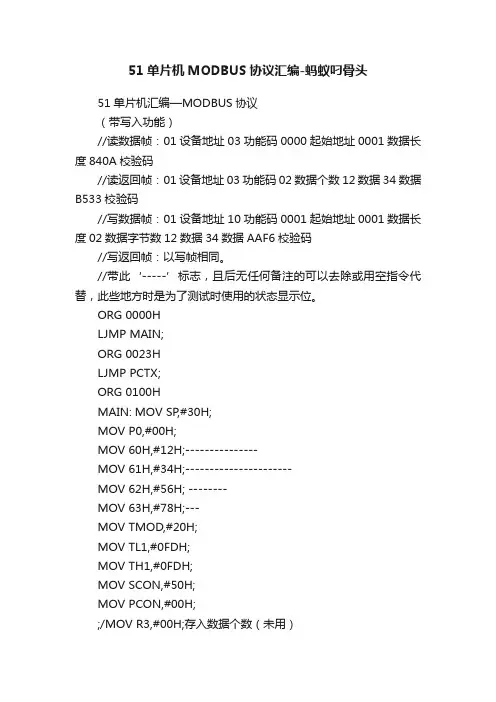

51单片机MODBUS协议汇编-蚂蚁叼骨头51单片机汇编—MODBUS协议（带写入功能）//读数据帧：01设备地址03功能码0000起始地址0001数据长度840A校验码//读返回帧：01设备地址03功能码02数据个数12 数据34数据B533校验码//写数据帧：01设备地址10功能码0001起始地址0001数据长度02数据字节数12数据34数据AAF6校验码//写返回帧：以写帧相同。

//带此‘-----’标志，且后无任何备注的可以去除或用空指令代替，此些地方时是为了测试时使用的状态显示位。

ORG 0000HLJMP MAIN;ORG 0023HLJMP PCTX;ORG 0100HMAIN: MOV SP,#30H;MOV P0,#00H;MOV 60H,#12H;---------------MOV 61H,#34H;----------------------MOV 62H,#56H; --------MOV 63H,#78H;---MOV TMOD,#20H;MOV TL1,#0FDH;MOV TH1,#0FDH;MOV SCON,#50H;MOV PCON,#00H;;/MOV R3,#00H;存入数据个数（未用）MOV P1,#00H;MOV R3,#00H;MOV R2,#08H;MOV R1,#40H;数据首地址（未用）//MOV 0B8H,#10H; 串口优先级SETB TR1;SETB ES;//MOV DPTR,#0100H;SETB EA;MOV P0,#00H;MOV R4,#00H;LOO:MOV A,R3;JNZ LOP;MOV A,R4;MOV P1,A;INC R4;LCALL DELAY1S;DJNZ R5,LOO;JMP LOON;PCTX: SETB P0.0;------------------ TX: JB RI,LOOP;LCALL DELAY10;延时10ms等待；JNB RI,LOP;SETB P0.1;----------------- LJMP OUT;LOOP: MOV A,SBUF;MOV 3EH,A;CLR RI;MOV A,R1;ADD A,R3;MOV R0,A;MOV @R0,3EH;INC R3;存入数据个数（未用）MOV A,R3;-------------MOV P2,A;-------------LCALL DELAY10;LJMP OUT;//DJNZ R2,OUT;LOP:CLR ES;//LCALL DELAY1S;延时10msMOV R1,#40H;MOV A,@R1;(数据地址送A比较器)SUBB A,#01H;(地址为01响应)JNZ RESET;SETB P0.2;----------MOV A,41H;SUBB A,#03;功能码为03，对数据读操作。

modbus协议--51端程序的实现文章发表于：2008-08-19 14:46RTU需要一个定时器来判断3.5个流逝时间。

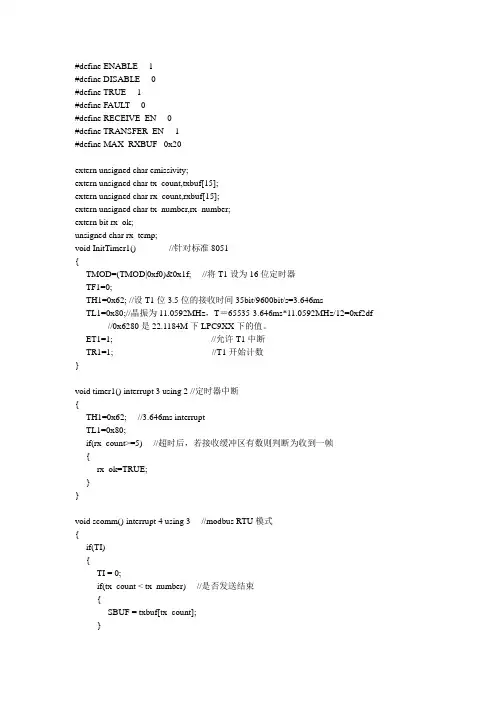

#define ENABLE 1#define DISABLE 0#define TRUE 1#define FAULT 0#define RECEIVE_EN 0#define TRANSFER_EN 1#define MAX_RXBUF 0x20extern unsigned char emissivity;extern unsigned char tx_count,txbuf[15];extern unsigned char rx_count,rxbuf[15];extern unsigned char tx_number,rx_number;extern bit rx_ok;unsigned char rx_temp;void InitTimer1() //针对标准8051{TMOD=(TMOD|0xf0)&0x1f; //将T1设为16位定时器TF1=0;TH1=0x62; //设T1位3.5位的接收时间35bit/9600bit/s=3.646msTL1=0x80;//晶振为11.0592MHz，T＝65535-3.646ms*11.0592MHz/12=0xf2df //0x6280是22.1184M下LPC9XX下的值。

ET1=1; //允许T1中断TR1=1; //T1开始计数}void timer1() interrupt 3 using 2 //定时器中断{TH1=0x62; //3.646ms interruptTL1=0x80;if(rx_count>=5) //超时后，若接收缓冲区有数则判断为收到一帧{rx_ok=TRUE;}}void scomm() interrupt 4 using 3 //modbus RTU模式{if(TI){TI = 0;if(tx_count < tx_number) //是否发送结束{SBUF = txbuf[tx_count];}tx_count++;}if(RI){rx_temp=SBUF;if(rx_ok==FAULT) //已接收到一帧数据，在未处理之前收到的数舍弃{if(rx_countrxbuf[rx_count]=rx_temp;rx_count++;}TH1=0x62; //timer1 reset,count againTL1=0x80;RI=0;}}在主循环中判断标志rx_ok来执行帧处理。

#include <REGX52.H>#include<intrins.h>//_nop_();#define OSFREQ 11059200char TimeInterval;char MyAddress;char data DI[6]={1,2,3,4,5,6};char data DO[6]={6,7,8,9,10,11};char data AI[6]={11,12,13,14,15,16};char data AO[6]={16,17,18,19,20,21};unsigned char data ReceiveData[14];unsigned char data countnumber;sbit Recenable =P1^6;//控制端sbit led =P2^7;//控制端/*---------------------------------------------------------------------------函数说明：CRC 高位字节值表---------------------------------------------------------------------------*/ static unsigned char code auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/*---------------------------------------------------------------------------函数说明：CRC低位字节值表---------------------------------------------------------------------------*/ static unsigned char code auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3,0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3,0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A,0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29,0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED,0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67,0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F,0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68,0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E,0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5,0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B,0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40};/*---------------------------------------------------------------------------调用方式：unsigned int CRC16(unsigned char *puchMsg, unsigned int usDataLen) 函数说明：CRC校验---------------------------------------------------------------------------*/unsigned int CRC16(unsigned char *puchMsg, unsigned int usDataLen){unsigned char uchCRCHi = 0xFF ; // 高CRC字节初始化unsigned char uchCRCLo = 0xFF ; // 低CRC 字节初始化unsigned uIndex ; // CRC循环中的索引while (usDataLen--) // 传输消息缓冲区{uIndex = uchCRCHi ^ *puchMsg++ ; // 计算CRCuchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ;uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}/*---------------------------------------------------------------------------调用方式：unsigned char getbit(unsigned int address,unsigned char function)函数说明：取出所给地址的位值---------------------------------------------------------------------------*/unsigned char getbit(unsigned int address,unsigned char function){unsigned char data Offset;unsigned char data temp;unsigned char data *Myaddress;Offset=(char)address&0x07;switch (function) //根据功能码不同进行相应处理{case 2:Myaddress=DI;break;case 1:Myaddress=DO;break;default:return 2;}temp=(char)(address>>3);temp=*(Myaddress+temp);temp>>=(Offset);if (temp&0x01)return 1;elsereturn 0;}/*---------------------------------------------------------------------------调用方式：void SendData(unsigned char *output,unsigned char Outlength) 函数说明：发送数据至窗口---------------------------------------------------------------------------*/void SendData(unsigned char *output,unsigned char Outlength){ES=0;while(Outlength--){TI=0;ACC=*output;TB8=P;SBUF=*(output++);while(!TI);TI=0;}ES=1;}/*---------------------------------------------------------------------------调用方式：void Function12(unsigned char address,unsigned char len)函数说明：功能码1，2处理---------------------------------------------------------------------------*/void Function12(unsigned char address,unsigned char len){unsigned int data i;unsigned char data j;unsigned char data length;unsigned char data *send;unsigned int data temp;unsigned char data function;length=0;send=ReceiveData;function=send[1];for (i=1;i<=len;i++){length++;*(send+2+length)=0;for (j=0;j<8;j++){*(send+2+length)=*(send+2+length)|getbit(address,function)<<j; address++;i++;if(i>len)break;}i--;}*(send+2)=length; //数据长度temp=CRC16(send,length+3); //DI状态数据*(send+3+length)=(char)(temp>>8); //CRC校验高*(send+4+length)=(char)temp; //CRC校验低SendData(send,length+5); //调用A发送程序}/*---------------------------------------------------------------------------调用方式：void Function3(unsigned char address,unsigned char len) 函数说明：功能码3处理-----读取寄存器---------------------------------------------------------------------------*/void Function3(unsigned char address,unsigned char len){unsigned char data i;unsigned char data *send;unsigned int data temp;send=ReceiveData;*(send+2)=2*len; //数据长度高address=2*address;for(i=0;i<len;i++) //取输入寄存器数据{*(send+3+2*i)=AO[address++];*(send+4+2*i)=AO[address++];}temp=CRC16(send,2*len+3); //CRC校验*(send+3+2*len)=(char)(temp>>8);*(send+4+2*len)=(char)temp;SendData(send,2*len+5); //调用A发送程序}/*---------------------------------------------------------------------------调用方式：void Function4(unsigned char address,unsigned char len) 函数说明：功能码处理4----读取输入寄存器---------------------------------------------------------------------------*/void Function4(unsigned char address,unsigned char len){unsigned char data i;unsigned char data *send;unsigned int data temp;send=ReceiveData;*(send+2)=2*len;address=2*address;for(i=0;i<len;i++) //取数据{*(send+4+2*i)=AI[address++];*(send+3+2*i)=AI[address++];}temp=CRC16(send,2*len+3);*(send+3+2*len)=(char)(temp>>8);*(send+4+2*len)=(char)temp;SendData(send,2*len+5);}/*---------------------------------------------------------------------------调用方式：void Function6(unsigned char address)函数说明：写单路寄存器---------------------------------------------------------------------------*/void Function6(unsigned char address){int temp;unsigned char data *WriteData;temp=2*address;WriteData=AO;//将写入的数据进行处理//your code to add here to deal with the write value*(WriteData+temp)=ReceiveData[4];*(WriteData+temp+1)=ReceiveData[5];SendData(ReceiveData,countnumber); //调用发送程序，返回与主机相同的报文}/*---------------------------------------------------------------------------调用方式：void SendError(char ErrorCode)函数说明：---------------------------------------------------------------------------*/void SendError(char ErrorCode){unsigned char data *send;unsigned int data temp;send=ReceiveData;*(send+1)=ReceiveData[1]|0x01;//最高位置1*(send+2)=ErrorCode;temp=CRC16(send,3);*(send+3)=(char)(temp>>8);*(send+4)=(char)temp;SendData(send,countnumber); //调用发送程序,返回错误代码}/*---------------------------------------------------------------------------调用方式：void Deal()函数说明：接收数据处理---------------------------------------------------------------------------*/void Deal(){unsigned int data temp;unsigned char data address;unsigned char data length;unsigned char data counter;unsigned char data *Pointer;Pointer=ReceiveData;counter=countnumber;if (counter<=3 ) return;temp=Pointer[counter-2]<<8;temp= temp|Pointer[counter-1];if( temp==CRC16(Pointer,counter-2)) //较验正确{address=Pointer[3];length=Pointer[5];if(address<48){switch (Pointer[1]) //根据功能码不同进行相应处理*/{case 1:Function12(address,length);break;case 2:Function12(address,length);break;case 3:address=address-1;Function3(address,length);break;case 4:address=address-1;Function4(address,length);break;case 6:address=address-1;Function6(address);default:SendError(0x81);break;}}else{ SendError(0x82);}}countnumber=0;}/*bit Chargetbit(unsigned char character,unsigned char Number){if(character>>Number&0x01==1)return 1;elsereturn 0;}//设定某一位的值*********************************************************** unsigned char SetBit(unsigned char Character,unsigned char num,bit boolen){unsigned char code bit_value[]={1,2,4,8,16,32,64,128};if(boolen)return Character|bit_value[num];elsereturn Character&~bit_value[num];}*//*---------------------------------------------------------------------------调用方式：void Init_timer2(unsigned int baudrate)函数说明：定时器2的初始化---------------------------------------------------------------------------*/void Init_timer2(unsigned int baudrate){unsigned int data TimReg2;T2CON = 0x00;T2MOD = 0x00;TimReg2=65536-(OSFREQ/384/baudrate*11);RCAP2L=TimReg2&0x00ff;RCAP2H=(TimReg2>8); //RCAP2H=TimReg2/256RCAP2L=0;RCAP2H=0;TL2 = RCAP2L; //TH2 = RCAP2H; //TR2=1; // T2CON.2 start timerET2=0; // 开定时器2中断}/*---------------------------------------------------------------------------调用方式：void Init_SerialPort(unsigned int baudrate)函数说明：串口初始化---------------------------------------------------------------------------*/void Init_SerialPort(unsigned int baudrate){unsigned char TimReg2;SCON = 0xd0; // 方式3, 8-bit UART, enable rcvrTMOD = 0x21; // T0方式1（16位）, T1方式2,8位重装TimReg2=256-(OSFREQ/384/baudrate);TH1 = TimReg2; // 定时器1,在11.0592MHz下,波特率为9600 TL1 = TH1;TR1= 1; // TR1: 定时开始//PS=1; // 串行中断优先ES=1; // 接收中断}/*---------------------------------------------------------------------------函数说明：主函数---------------------------------------------------------------------------*/main(){EA=1; //开总中断Init_SerialPort(9600);Init_timer2(9600);Recenable=0; //接收允许MyAddress=0x01; //本机地址while(1){}}/*---------------------------------------------------------------------------调用方式：void SeiralA() interrupt 4 using 0函数说明：通讯中断---------------------------------------------------------------------------*/void SeiralA() interrupt 4 using 0{if(RI){if((TimeInterval>2)&&(TimeInterval<=4)){ countnumber=0;}if(countnumber>60){ countnumber=0;}ReceiveData[countnumber++]=SBUF; //将接收到的数据到缓冲区内TimeInterval=0;RI=0;ET2=1; //当接收到数据后,将定时器2开启}}/*---------------------------------------------------------------------------调用方式：void SerialPortTime() interrupt 5 using 0函数说明：定时器2中断程序---------------------------------------------------------------------------*/void SerialPortTime() interrupt 5 using 0{ET2=0; //定时器2中断允许控制TimeInterval=TimeInterval+1;if((TimeInterval>4) && countnumber){Recenable=1; //发送Deal(); //将接收到的数据进行处理Recenable=0; //接收countnumber=0;}else{ ET2=1;} //将定时器2打开TF2=0; //定时器2溢出标志,软件清0}。

MODBUS通讯协议及编程ModBus通讯协议分为RTU协议和ASCII协议，我公司的多种仪表都采用ModBus RTU 通讯协议，如：CH2000智能电力监测仪、CH2000M电力参数采集模块、巡检表、数显表、光柱数显表等。

下面就ModBus RTU协议简要介绍如下：一、通讯协议（一）、通讯传送方式：通讯传送分为独立的信息头，和发送的编码数据。

以下的通讯传送方式定义也与MODBUS RTU通讯规约相兼容：初始结构= ≥4字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校检= 16位CRC码结束结构= ≥4字节的时间地址码：地址码为通讯传送的第一个字节。

这个字节表明由用户设定地址码的从机将接收由主机发送来的信息。

并且每个从机都有具有唯一的地址码，并且响应回送均以各自的地址码开始。

主机发送的地址码表明将发送到的从机地址，而从机发送的地址码表明回送的从机地址。

功能码：通讯传送的第二个字节。

ModBus通讯规约定义功能号为1到127。

本仪表只利用其中的一部分功能码。

作为主机请求发送，通过功能码告诉从机执行什么动作。

作为从机响应，从机发送的功能码与从主机发送来的功能码一样，并表明从机已响应主机进行操作。

如果从机发送的功能码的最高位为１(比如功能码大与此同时127)，则表明从机没有响应操作或发送出错。

数据区：数据区是根据不同的功能码而不同。

数据区可以是实际数值、设置点、主机发送给从机或从机发送给主机的地址。

CRC码：二字节的错误检测码。

（二）、通讯规约：当通讯命令发送至仪器时，符合相应地址码的设备接通讯命令，并除去地址码，读取信息，如果没有出错，则执行相应的任务；然后把执行结果返送给发送者。

返送的信息中包括地址码、执行动作的功能码、执行动作后结果的数据以及错误校验码。

如果出错就不发送任何信息。

1．信息帧结构地址码：地址码是信息帧的第一字节(8位)，从0到255。

这个字节表明由用户设置地址的从机将接收由主机发送来的信息。

modbus协议及modbusRTU的C51单片机程序modbus 协议及modbus RTU 的C51 单片机程序Modbus通讯协议Modbus协议最初由Modicon公司开发出来，在1979年末该公司成为施耐德自动化(Schneider Automation)部门的一部分，现在Modbus已经是工业领域全球最流行的协议。

此协议支持传统的RS-232、RS-422、RS-485和以太网设备。

许多工业设备，包括PLC，DCS，智能仪表等都在使用Modbus协议作为他们之间的通讯标准。

有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

当在网络上通信时，Modbus协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。

如果需要回应，控制器将生成应答并使用Modbus协议发送给询问方。

Modbus 协议包括ASCII、RTU、TCP等，并没有规定物理层。

此协议定义了控制器能够认识和使用的消息结构，而不管它们是经过何种网络进行通信的。

标准的Modicon控制器使用RS232C实现串行的Modbus。

Modbus的ASCII、RTU协议规定了消息、数据的结构、命令和就答的方式，数据通讯采用Maser/Slave方式，Master端发出数据请求消息，Slave端接收到正确消息后就可以发送数据到Master 端以响应请求；Master端也可以直接发消息修改Slave端的数据，实现双向读写。

Modbus 协议需要对数据进行校验，串行协议中除有奇偶校验外，ASCII模式采用LRC校验，RTU模式采用16位CRC校验，但TCP模式没有额外规定校验，因为TCP协议是一个面向连接的可靠协议。

另外，Modbus采用主从方式定时收发数据，在实际使用中如果某Slave 站点断开后（如故障或关机），Master端可以诊断出来，而当故障修复后，网络又可自动接通。

因此，Modbus协议的可靠性较好。

modbus RTU 的C51 单片机程序modbus.c#include "main.h"//字地址0 - 255 (只取低8位)//位地址0 - 255 (只取低8位)/* CRC 高位字节值表*/const uint8 code auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/* CRC低位字节值表*/const uint8 code auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3,0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29,0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40} ;uint8 testCoil; //用于测试位地址1uint16 testRegister; //用于测试字址址16uint8 localAddr = 1; //单片机控制板的地址uint8 sendCount; //发送字节个数uint8 receCount; //接收到的字节个数uint8 sendPosi; //发送位置uint16 crc16(uint8 *puchMsg, uint16 usDataLen){uint8 uchCRCHi = 0xFF ; /* 高CRC字节初始化*/uint8 uchCRCLo = 0xFF ; /* 低CRC 字节初始化*/uint32 uIndex ; /* CRC循环中的索引*/while (usDataLen--) /* 传输消息缓冲区*/{uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算CRC */ uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ;uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}//uint16 crc16(uint8 *puchMsg, uint16 usDataLen)//开场发送void beginSend(void){b485Send = 1; //设为发送sendPosi = 0;if(sendCount > 1)sendCount--;ACC = sendBuf[0];TB8 = P;SBUF = sendBuf[0];}//void beginSend(void)//读线圈状态void readCoil(void){uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 bitCount;uint16 crcData;uint8 position;uint8 i,k;uint8 result;uint16 tempData;uint8 exit = 0;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//bitCount = (receBuf[4]<<8) + receBuf[5]; //读取的位个数bitCount = receBuf[5];byteCount = bitCount / 8; //字节个数if(bitCount%8 != 0)byteCount++;for(k=0;k<byteCount;k++){//字节位置position = k + 3;sendBuf[position] = 0;for(i=0;i<8;i++){getCoilVal(tempAddr,&tempData);sendBuf[position] |= tempData << i; tempAddr++;if(tempAddr >= addr+bitCount) { //读完exit = 1;break;}}if(exit == 1)break;}sendBuf[0] = localAddr;sendBuf[1] = 0x01;sendBuf[2] = byteCount; byteCount += 3;crcData = crc16(sendBuf,byteCount); sendBuf[byteCount] = crcData >> 8; byteCount++;sendBuf[byteCount] = crcData & 0xff; sendCount = byteCount + 1;beginSend();}//void readCoil(void)//读存放器void readRegisters(void){uint8 addr;uint8 tempAddr;uint16 result;uint16 crcData;uint8 readCount;uint8 byteCount;uint8 finsh; //1完成0出错uint16 i;uint16 tempData = 0;//addr = (receBuf[2]<<8) + receBuf[3];//tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//readCount = (receBuf[4]<<8) + receBuf[5]; //要读的个数readCount = receBuf[5];byteCount = readCount * 2;for(i=0;i<byteCount;i+=2,tempAddr++){getRegisterVal(tempAddr,&tempData);sendBuf[i+3] = tempData >> 8;sendBuf[i+4] = tempData & 0xff;}sendBuf[0] = localAddr;sendBuf[1] = 3;sendBuf[2] = byteCount;byteCount += 3;crcData = crc16(sendBuf,byteCount);sendBuf[byteCount] = crcData >> 8;byteCount++;sendBuf[byteCount] = crcData & 0xff;sendCount = byteCount + 1;beginSend();}//void readRegisters(void)//强制单个线圈void forceSingleCoil(void){uint8 addr;uint8 tempAddr;uint16 tempData;uint8 onOff;uint8 i;//addr = (receBuf[2]<<8) + receBuf[3]; //tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr;//onOff = (receBuf[4]<<8) + receBuf[5]; onOff = receBuf[4];//if(onOff == 0xff00)if(onOff == 0xff){ //设为ONtempData = 1;}//else if(onOff == 0x0000)else if(onOff == 0x00){ //设为OFFtempData = 0;}setCoilVal(tempAddr,tempData);for(i=0;i<receCount;i++){sendBuf = receBuf;}sendCount = receCount;beginSend();}//void forceSingleCoil(void)//设置多个存放器void presetMultipleRegisters(void){uint8 addr;uint8 tempAddr;uint8 byteCount;uint8 setCount;uint16 crcData;uint16 tempData;uint8 finsh; //为1时完成为0时出错uint8 i;//addr = (receBuf[2]<<8) + receBuf[3]; //tempAddr = addr & 0xfff;addr = receBuf[3];tempAddr = addr & 0xff;//setCount = (receBuf[4]<<8) + receBuf[5]; setCount = receBuf[5];byteCount = receBuf[6];for(i=0;i<setCount;i++,tempAddr++){tempData = (receBuf[i*2+7]<<8) + receBuf[i*2+8];setRegisterVal(tempAddr,tempData);}sendBuf[0] = localAddr;sendBuf[1] = 16;sendBuf[2] = addr >> 8;sendBuf[3] = addr & 0xff;sendBuf[4] = setCount >> 8;sendBuf[5] = setCount & 0xff;crcData = crc16(sendBuf,6);sendBuf[6] = crcData >> 8;sendBuf[7] = crcData & 0xff;sendCount = 8;beginSend();}//void presetMultipleRegisters(void)//检查uart0数据void checkComm0Modbus(void){uint16 crcData;uint16 tempData;if(receCount > 4){switch(receBuf[1]){case 1://读取线圈状态(读取点16位以内)case 3://读取保持存放器(一个或多个)case 5://强制单个线圈case 6://设置单个存放器if(receCount >= 8){//接收完成一组数据//应该关闭接收中断if(receBuf[0]==localAddr && checkoutError==0){crcData = crc16(receBuf,6);if(crcData == receBuf[7]+(receBuf[6]<<8)){//校验正确if(receBuf[1] == 1){//读取线圈状态(读取点16位以内)readCoil();}else if(receBuf[1] == 3){//读取保持存放器(一个或多个)readRegisters();}else if(receBuf[1] == 5){//强制单个线圈forceSingleCoil();}else if(receBuf[1] == 6){//presetSingleRegister();}}}receCount = 0;checkoutError = 0;}break;case 15://设置多个线圈tempData = receBuf[6];tempData += 9; //数据个数if(receCount >= tempData){if(receBuf[0]==localAddr && checkoutError==0){crcData = crc16(receBuf,tempData-2);if(crcData == (receBuf[tempData-2]<<8)+ receBuf[tempData-1]) {//forceMultipleCoils();}}receCount = 0;checkoutError = 0;}break;case 16://设置多个存放器tempData = (receBuf[4]<<8) + receBuf[5];tempData = tempData * 2; //数据个数tempData += 9;if(receCount >= tempData){if(receBuf[0]==localAddr && checkoutError==0){crcData = crc16(receBuf,tempData-2);if(crcData == (receBuf[tempData-2]<<8)+ receBuf[tempData-1]){presetMultipleRegisters();}}receCount = 0;checkoutError = 0;}break;default:break;}}}//void checkComm0(void)//取线圈状态返回0表示成功uint16 getCoilVal(uint16 addr,uint16 *tempData){uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;//只取低8位地址switch(tempAddr & 0xff){case 0:break;case 1:*tempData = testCoil;break;case 2:break;case 3:break;case 4:break;case 5:break;case 6:break;case 7:break;case 8:break;case 9:break;case 10:break;case 11:break;case 12:break;case 13:break;case 14:break;case 15:break;case 16:break;default:break;}return result;}//uint16 getCoilVal(uint16 addr,uint16 *data)//设定线圈状态返回0表示成功uint16 setCoilVal(uint16 addr,uint16 tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff) {case 0:break;case 1:testCoil = tempData;break;case 2:break;case 3:break;case 4:break;case 5:break;case 6:break;case 7:break;case 8:break;case 9:break;case 10:break;case 11:break;case 12:break;case 13:break;case 14:break;case 15:break;case 16:break;default:break;}return result;}//uint16 setCoilVal(uint16 addr,uint16 data)//取存放器值返回0表示成功uint16 getRegisterVal(uint16 addr,uint16 *tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff){case 0:break;case 1:break;case 2:break;case 3:break;case 4:break;case 5:break;case 6:break;case 7:break;case 8:break;case 9:break;case 10:break;case 11:break;case 12:break;case 13:break;case 14:case 15:break;case 16:*tempData = testRegister;break;default:break;}return result;}//uint16 getRegisterVal(uint16 addr,uint16 &data)//设置存放器值返回0表示成功uint16 setRegisterVal(uint16 addr,uint16 tempData) {uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xfff;switch(tempAddr & 0xff){case 0:break;case 1:break;case 2:break;case 3:break;case 4:break;case 5:break;case 6:break;case 7:break;case 8:break;case 9:break;case 10:case 11:break;case 12:break;case 13:break;case 14:break;case 15:break;case 16:testRegister = tempData;break;default:break;}return result;}//uint8 setRegisterVal(uint16 addr,uint16 data)。

Modbus通讯协议（RTU传输模式）本说明仅做内部参考，详细请参阅英文版本。

第一章Modbus协议简介Modbus 协议是应用于电子控制器上的一种通用语言。

通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。

它已经成为一通用工业标准。

有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。

它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。

它制定了消息域格局和内容的公共格式。

当在一Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。

如果需要回应，控制器将生成反馈信息并用Modbus协议发出。

在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。

这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

协议在一根通讯线上使用应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。

首先，主计算机的信号寻址到一台唯一的终端设备（从机），然后，在相反的方向上终端设备发出的应答信号传输给主机。

协议只允许在主计算机和终端设备之间，而不允许独立的设备之间的数据交换，这就不会在使它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

1．1传输方式传输方式是一个信息帧内一系列独立的数据结构以及用于传输数据的有限规则，以RTU模式在Modbus总线上进行通讯时，信息中的每8位字节分成2个4位16进制的字符，每个信息必须连续传输下面定义了与Modebus 协议–RTU方式相兼容的传输方式。
