地下工程监测方法与检测技术嘿，咱今儿就来聊聊地下工程监测方法和检测技术这档子事儿！你说这地下的世界，就像一个神秘的大宝藏，得好好去探寻一番呢。
想象一下，那地下有着各种各样的结构体，有隧道呀，有地下室呀，它们就像一个个隐藏起来的小天地。
那怎么知道这些小天地是不是安全的，是不是稳稳当当的呢？这就靠咱们的监测方法和检测技术啦！先来说说监测方法吧。
就好像我们每天要照镜子看看自己的模样一样，对地下工程也得有专门的“镜子”去观察它。
可以通过各种仪器，像什么水准仪啦、全站仪啦，去测量地下结构体的变形呀、位移呀这些关键数据。
这就好比给地下工程做了一次全面的“体检”，哪里有小毛病，一下子就能看出来啦。
还有啊，那些传感器就像是地下工程的“小侦探”，它们能敏锐地察觉到细微的变化。
比如说压力传感器，能感知到地下结构体所承受的压力是不是在合理范围内。
这就像我们人能感觉到累不累一样，要是压力太大了，那可不行，得赶紧想办法调整呀。
再讲讲检测技术。
这可真是五花八门，各有各的厉害之处。
就像医生看病有各种诊断手段一样，地下工程也有不同的检测技术来保驾护航。
比如地质雷达技术，它就像一个超级透视眼，能透过土层看到地下的情况。
是不是很神奇？还有声波检测技术呢，它通过声波的传播和反射来了解地下结构体的状况。
这就好比我们跟朋友喊话，根据声音的回响来判断周围的环境。
是不是很有意思？你说这地下工程监测和检测多重要啊！要是没有这些，那地下的结构体说不定哪天就出问题啦，那可就麻烦大了。
就像我们的房子要是没有好好维护，说不定哪天就会漏水或者出现裂缝一样。
咱可得重视起来呀！这些监测方法和检测技术就是我们保护地下工程的有力武器。
它们能让我们及时发现问题，及时解决问题，让地下的世界也能稳稳当当的。
你想想，要是地下的隧道因为没有好好监测而出现了坍塌，那得多危险呀！或者是地下室因为没有检测到漏水而导致里面的东西都被泡坏了，那不是损失惨重嘛！所以呀，地下工程监测方法与检测技术可真是太重要啦，咱可不能小瞧它们！这就是保障我们地下世界安全的关键呀！怎么样，现在是不是对地下工程监测和检测有了更深的认识啦？。

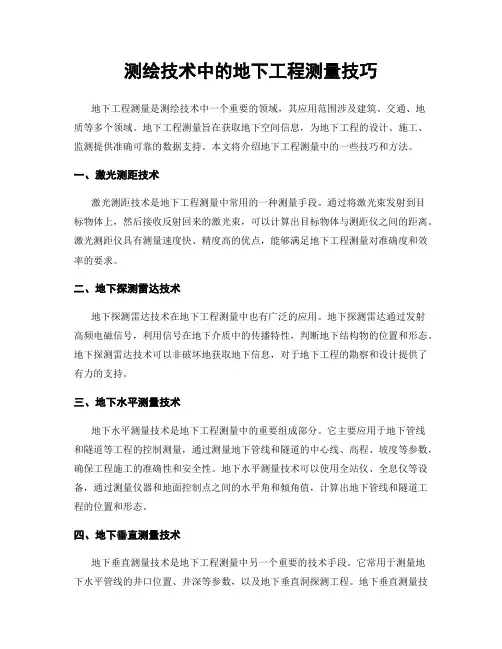

测绘技术中的地下工程测量技巧地下工程测量是测绘技术中一个重要的领域，其应用范围涉及建筑、交通、地质等多个领域。
地下工程测量旨在获取地下空间信息，为地下工程的设计、施工、监测提供准确可靠的数据支持。
本文将介绍地下工程测量中的一些技巧和方法。
一、激光测距技术激光测距技术是地下工程测量中常用的一种测量手段。
通过将激光束发射到目标物体上，然后接收反射回来的激光束，可以计算出目标物体与测距仪之间的距离。
激光测距仪具有测量速度快、精度高的优点，能够满足地下工程测量对准确度和效率的要求。
二、地下探测雷达技术地下探测雷达技术在地下工程测量中也有广泛的应用。
地下探测雷达通过发射高频电磁信号，利用信号在地下介质中的传播特性，判断地下结构物的位置和形态。
地下探测雷达技术可以非破坏地获取地下信息，对于地下工程的勘察和设计提供了有力的支持。
三、地下水平测量技术地下水平测量技术是地下工程测量中的重要组成部分。
它主要应用于地下管线和隧道等工程的控制测量，通过测量地下管线和隧道的中心线、高程、坡度等参数，确保工程施工的准确性和安全性。
地下水平测量技术可以使用全站仪、全息仪等设备，通过测量仪器和地面控制点之间的水平角和倾角值，计算出地下管线和隧道工程的位置和形态。
四、地下垂直测量技术地下垂直测量技术是地下工程测量中另一个重要的技术手段。
它常用于测量地下水平管线的井口位置、井深等参数，以及地下垂直洞探测工程。
地下垂直测量技术可以使用全站仪、水平仪等设备，通过测量仪器和地面控制点之间的垂直角和倾斜角值，计算出地下管线和井口的位置和形态。
五、测绘软件在地下工程测量中的应用测绘软件在地下工程测量中起着关键的作用。
通过使用测绘软件，可以实现对地下工程的数据处理、分析和可视化展示。
测绘软件可以将激光测距、地下探测雷达等仪器所获取的数据导入，并对数据进行处理和分析，生成地下结构物的三维模型和平面图。
同时，测绘软件还能够对地下管线和隧道等工程进行监测，实时反馈工程变形和位移情况，为工程实施提供及时的调整和控制。
岩土力学中的声波测试技术及应用第一章前言岩土力学作为地质工程学科的重要分支，研究岩土的力学性质和行为规律。
声波测试技术是岩土力学中一种常用的非破坏性检测手段，它可以通过声波在岩土体内传播的反射、折射、透射等现象，获取岩土体的物理参数等信息。
本文将对声波测试技术在岩土力学中的应用进行介绍。
第二章声波传播基础声波是指在介质中传播的机械波，它的传播速度与介质的密度、弹性模量、泊松比等参量有关。
在岩土力学中，声波可以通过固体、水和气体等多种介质传播，但固体介质的传播方式最为常见。
固体介质中的声波分为纵波和横波两种类型，纵波是指沿传播方向振动的压缩波，能够穿过液体和气体等任何介质，传播速度相对较大；横波是指沿传播方向垂直振动的剪切波，不能穿过液体和气体介质，传播速度相对较小。
在岩土力学中，通常采用纵波进行声波测试。
第三章声波测试仪器声波测试仪器是进行声波测试的基础设备，其主要包括发射器、接收器、信号处理系统和显示器等模块。
其中，发射器负责向岩土体内发射声波，接收器负责捕获岩土体内反射的声波信号，信号处理系统负责对捕获的信号进行放大、滤波、AD转换等处理，将测试结果以数字或图形形式显示在显示器上。
具体的声波测试仪器型号和技术规格应根据具体测试需求进行选择。
第四章声波测试应用4.1 岩土体评价声波测试可以通过测试不同深度和方向的声波速度，从而推算出岩土体的弹性模量、泊松比等物理参数，并绘制出声速曲线和射线图等图形，以显示岩土体的结构特征和质量状况。
同时，声波测试还可用于探测岩土体内的裂隙、孔隙和薄层等缺陷，以评价岩土的可靠性和稳定性。
4.2 岩土体勘探声波测试可以向岩土体内发送高频率的声波信号，并通过记录反射波、折射波和透射波等信息，获取岩土体的结构、材质、厚度和深度等信息。
在岩土体勘探中，声波测试可以有效地实现对地下水位、地基承载力和建筑物基础等信息的探测和分析，为工程建设提供技术支持。
4.3 岩土体治理对于存在岩土体滑坡、塌陷、沉降和爆炸等灾害风险的区域，声波测试可以提供可靠的预警和监测手段。

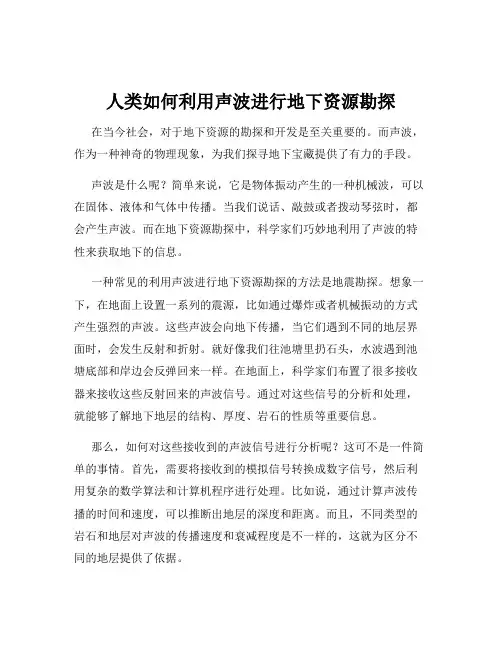

人类如何利用声波进行地下资源勘探在当今社会，对于地下资源的勘探和开发是至关重要的。
而声波，作为一种神奇的物理现象，为我们探寻地下宝藏提供了有力的手段。
声波是什么呢？简单来说，它是物体振动产生的一种机械波，可以在固体、液体和气体中传播。
当我们说话、敲鼓或者拨动琴弦时，都会产生声波。
而在地下资源勘探中，科学家们巧妙地利用了声波的特性来获取地下的信息。
一种常见的利用声波进行地下资源勘探的方法是地震勘探。
想象一下，在地面上设置一系列的震源，比如通过爆炸或者机械振动的方式产生强烈的声波。
这些声波会向地下传播，当它们遇到不同的地层界面时，会发生反射和折射。
就好像我们往池塘里扔石头，水波遇到池塘底部和岸边会反弹回来一样。
在地面上，科学家们布置了很多接收器来接收这些反射回来的声波信号。
通过对这些信号的分析和处理，就能够了解地下地层的结构、厚度、岩石的性质等重要信息。
那么，如何对这些接收到的声波信号进行分析呢？这可不是一件简单的事情。
首先，需要将接收到的模拟信号转换成数字信号，然后利用复杂的数学算法和计算机程序进行处理。
比如说，通过计算声波传播的时间和速度，可以推断出地层的深度和距离。
而且，不同类型的岩石和地层对声波的传播速度和衰减程度是不一样的，这就为区分不同的地层提供了依据。
除了地震勘探，声波测井也是一种重要的地下资源勘探方法。
在钻井的过程中，将声波发射装置和接收装置放入井中。
声波会沿着井壁传播，并被接收装置记录下来。
通过分析这些声波在不同深度的传播情况，可以了解岩石的孔隙度、渗透率、岩石的强度等参数。
这些参数对于评估地下油气资源的储量和开采难度非常关键。
在实际的勘探过程中，为了获得更准确的结果，还需要考虑很多因素。
比如，地下介质的复杂性会影响声波的传播。
岩石的裂缝、孔隙中的流体等都会使声波发生散射和衰减，从而给信号分析带来困难。
此外，环境噪音也会对声波信号产生干扰，所以需要采取一些措施来降低噪音的影响，提高信号的质量。

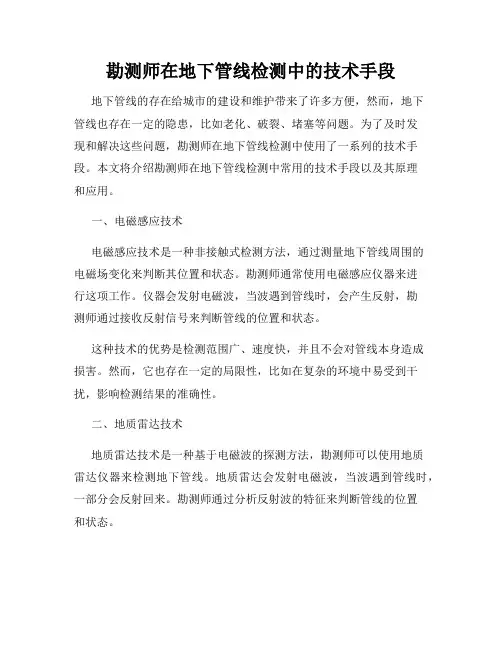

勘测师在地下管线检测中的技术手段地下管线的存在给城市的建设和维护带来了许多方便，然而，地下管线也存在一定的隐患，比如老化、破裂、堵塞等问题。
为了及时发现和解决这些问题，勘测师在地下管线检测中使用了一系列的技术手段。
本文将介绍勘测师在地下管线检测中常用的技术手段以及其原理和应用。
一、电磁感应技术电磁感应技术是一种非接触式检测方法，通过测量地下管线周围的电磁场变化来判断其位置和状态。
勘测师通常使用电磁感应仪器来进行这项工作。
仪器会发射电磁波，当波遇到管线时，会产生反射，勘测师通过接收反射信号来判断管线的位置和状态。
这种技术的优势是检测范围广、速度快，并且不会对管线本身造成损害。
然而，它也存在一定的局限性，比如在复杂的环境中易受到干扰，影响检测结果的准确性。
二、地质雷达技术地质雷达技术是一种基于电磁波的探测方法，勘测师可以使用地质雷达仪器来检测地下管线。
地质雷达会发射电磁波，当波遇到管线时，一部分会反射回来。
勘测师通过分析反射波的特征来判断管线的位置和状态。
地质雷达技术可以在大范围内进行高精度的管线检测，而且对复杂环境的适应性较强。
然而，它也存在一些问题，比如在高导电环境中，电磁波的传播受到阻碍，影响检测的准确性。
三、超声波探测技术超声波探测技术是一种通过超声波的传播特性来检测地下管线的方法。
勘测师会在地下埋设超声波发射器和接收器，当超声波遇到管线时，一部分会反射回来，勘测师通过分析反射波的特征来判断管线的位置和状态。
超声波探测技术可以提供较高的分辨率和准确性，对于小型管线的检测效果较好。
然而，它的工作范围相对较窄，对于深埋或者较长的管线不太适用。
四、地磁探测技术地磁探测技术是一种通过测量地下管线周围地磁场的变化来判断管线位置和状态的方法。
勘测师通常使用地磁探测仪进行测量，通过分析测量结果来判断管线的存在和状况。
地磁探测技术对于金属管线的检测效果较好，对于非金属管线的检测效果相对较差。
此外，它还会受到环境干扰的影响，需要进行一定的数据处理和分析。

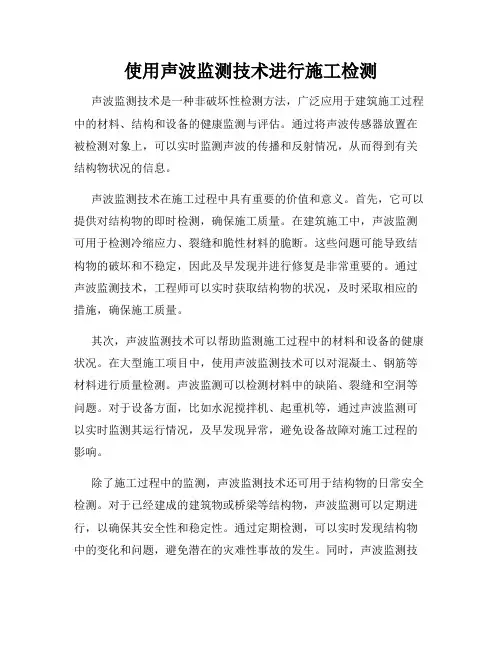

使用声波监测技术进行施工检测声波监测技术是一种非破坏性检测方法，广泛应用于建筑施工过程中的材料、结构和设备的健康监测与评估。
通过将声波传感器放置在被检测对象上，可以实时监测声波的传播和反射情况，从而得到有关结构物状况的信息。
声波监测技术在施工过程中具有重要的价值和意义。
首先，它可以提供对结构物的即时检测，确保施工质量。
在建筑施工中，声波监测可用于检测冷缩应力、裂缝和脆性材料的脆断。
这些问题可能导致结构物的破坏和不稳定，因此及早发现并进行修复是非常重要的。
通过声波监测技术，工程师可以实时获取结构物的状况，及时采取相应的措施，确保施工质量。
其次，声波监测技术可以帮助监测施工过程中的材料和设备的健康状况。
在大型施工项目中，使用声波监测技术可以对混凝土、钢筋等材料进行质量检测。
声波监测可以检测材料中的缺陷、裂缝和空洞等问题。
对于设备方面，比如水泥搅拌机、起重机等，通过声波监测可以实时监测其运行情况，及早发现异常，避免设备故障对施工过程的影响。
除了施工过程中的监测，声波监测技术还可用于结构物的日常安全检测。
对于已经建成的建筑物或桥梁等结构物，声波监测可以定期进行，以确保其安全性和稳定性。
通过定期检测，可以实时发现结构物中的变化和问题，避免潜在的灾难性事故的发生。
同时，声波监测技术还可以在地震、风暴等自然灾害发生后进行检测，为抢修和重建提供准确的信息。
然而，声波监测技术在实际应用中也存在一些挑战和限制。
首先，由于结构物的复杂性和多变性，获取准确的监测结果是一个挑战。
不同结构物的声波传播特性和反射情况可能会有所不同，需要专业的技术和经验进行判断和分析。
其次，声波传感器的选择和放置位置也会影响监测结果的准确性。
选择合适的传感器和确定最佳的放置位置需要综合考虑结构物的特点和监测需求。
此外，声波监测技术还受到环境因素的影响，比如风、噪音等，可能会对监测结果造成一定干扰。
尽管存在一些挑战和限制，声波监测技术仍然是一种非常有价值和有效的方法，用于建筑施工过程中的检测和结构物的健康评估。

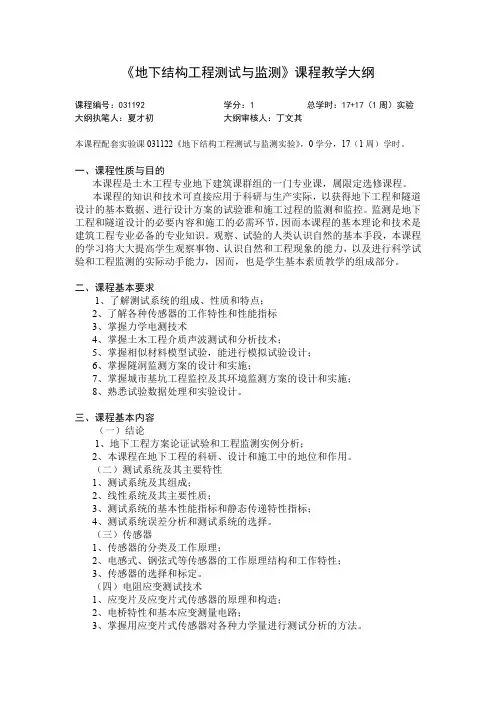

《地下结构工程测试与监测》课程教学大纲课程编号：031192 学分：1 总学时：17+17（1周）实验大纲执笔人：夏才初大纲审核人：丁文其本课程配套实验课031122《地下结构工程测试与监测实验》，0学分，17（1周）学时。
一、课程性质与目的本课程是土木工程专业地下建筑课群组的一门专业课，属限定选修课程。
本课程的知识和技术可直接应用于科研与生产实际，以获得地下工程和隧道设计的基本数据、进行设计方案的试验谁和施工过程的监测和监控。
监测是地下工程和隧道设计的必要内容和施工的必需环节，因而本课程的基本理论和技术是建筑工程专业必备的专业知识。
观察、试验的人类认识自然的基本手段，本课程的学习将大大提高学生观察事物、认识自然和工程现象的能力，以及进行科学试验和工程监测的实际动手能力，因而，也是学生基本素质教学的组成部分。
二、课程基本要求1、了解测试系统的组成、性质和特点；2、了解各种传感器的工作特性和性能指标3、掌握力学电测技术4、掌握土木工程介质声波测试和分析技术；5、掌握相似材料模型试验，能进行模拟试验设计；6、掌握隧洞监测方案的设计和实施；7、掌握城市基坑工程监控及其环境监测方案的设计和实施；8、熟悉试验数据处理和实验设计。
三、课程基本内容（一）结论1、地下工程方案论证试验和工程监测实例分析；2、本课程在地下工程的科研、设计和施工中的地位和作用。
（二）测试系统及其主要特性1、测试系统及其组成；2、线性系统及其主要性质；3、测试系统的基本性能指标和静态传递特性指标；4、测试系统误差分析和测试系统的选择。
（三）传感器1、传感器的分类及工作原理；2、电感式、钢弦式等传感器的工作原理结构和工作特性；3、传感器的选择和标定。
（四）电阻应变测试技术1、应变片及应变片式传感器的原理和构造；2、电桥特性和基本应变测量电路；3、掌握用应变片式传感器对各种力学量进行测试分析的方法。
（五）声波测试技术与声发射监测技术1、声波的产生、发射和传播规律；2、声波测试设备的原理和使用；3、岩体和桩基声波测试的方法和分析技术；4、声发射换能器和检测仪器的原理及工程中应用。
精心整理
声波测试技术的原理及其运用
1.声波测试原理
声波探测技术是一种岩土体测试技术，它根据弹性波在岩体中传播的原理，用仪器的发射系统向岩土体中发射声波，由接受系统接收。
由于岩体的岩性、结构面情况、风化程度、应力状态、含水情况等地质因素都能直接引起声波波速、振幅和频率发生变化，因此可通过接收器所接受的声波波速、频率和振幅了解岩土体地质情况并求得岩土体某些力学参数（如泊松比、动弹性模量、抗压强度、弹性抗力系数等）和其他一些工程地质性质指标（如风化系数、裂隙系数、各向异性系数等）。
声波仪是声波探测使用的仪器。
声波仪有多种型号，主动测试的仪器一般都由发射系统和接收发射器(2.
（1方，（2）工作方式
声波探测中，声波信息的利用至今还很不完善。
因纵波较易识读，当前主要是利用纵波进行波速的测定。
实验证明，利用声辐探测不连续面(如节理、裂隙、破碎带)时，灵敏度较高。
横波的应用往往因识读困难受到一定的限制。
在纵波测试中，最常用的是直达波法(直透法)和单孔初至折射波法(一发二收或二发四收)，如下图所示。
常用的几种现场工作方式示意图
班级：城市地下一班
姓名：戴东楠
学号：02100320。
地下工程施工监测技术一、引言地下工程施工监测技术是指在地下工程施工过程中利用各种监测手段和技术手段对地下工程施工过程中的姿态、变形、应力、位移等情况进行监测和分析。
地下工程施工监测技术在地下工程施工中起着至关重要的作用，可以帮助工程施工方及时发现工程施工过程中的问题，及时采取措施加以解决，从而避免或减小工程施工过程中出现的问题给施工带来的影响。
本文将介绍地下工程施工监测技术的相关内容。
二、地下工程施工监测技术的重要性地下工程施工监测技术在地下工程施工中具有重要的意义。
首先，地下工程施工过程中的变形、位移等情况可能会对地表或地下周边环境产生影响，对建筑物、管线等结构物产生影响。
其次，地下工程施工过程中的变形、位移等情况也可能会对地下工程本身产生影响，包括对工程结构的稳定性、材料的变形、应力状态等产生影响。
因此，通过对地下工程施工监测技术的应用可以及时了解工程施工过程中的变形、应力等情况，可以及时进行监测和分析，及时采取相应的措施加以解决，从而避免或减小工程施工过程中出现的问题对施工的影响，提高地下工程施工的安全性、质量性和经济性。
三、地下工程施工监测技术的监测内容地下工程施工监测技术的监测内容通常包括地下工程施工过程中的地表及周边环境变形、位移监测，地下工程施工过程中的地下工程变形、应力监测，地下工程施工过程中周边建筑物、管线等结构物变形、位移监测，地下工程施工过程中的地下水、地下水位、地下水动态监测等方面。
其中，地下工程施工过程中的地下水、地下水位、地下水动态监测是非常重要的监测内容之一，因为地下水会对地下工程的稳定性、安全性产生重要的影响。
因此，在地下工程施工过程中要加强对地下水、地下水位、地下水动态的监测，及时发现地下水的变化情况，及时采取相应的措施加以处理，从而保证地下工程施工的安全。
四、地下工程施工监测技术的监测手段地下工程施工监测技术的监测手段主要包括地表位移监测、内部应力监测、地下水位监测等主要手段。
地下工程测绘技术指南随着现代城市化进程的加速，地下工程越来越广泛应用于各个领域，包括地铁、水利、交通等。
地下工程的建设离不开准确的定位和测量，而地下工程测绘技术作为一项关键技术则起着举足轻重的作用。
本文将介绍一些地下工程测绘的常见技术和方法。
一、地下工程测绘的基本原理地下工程测绘主要是通过测量和计算，确定地下各个部位的空间位置和相关参数。
其基本原理是利用地面上的测量仪器，通过声波、电磁波等传导方式，对地下进行测量和探测，获取地下结构、岩层、管线等信息。
地下探测的原理包括测距、测角、测高等多个方面，综合运用这些原理可以实现对地下工程的精确测绘。
二、地下工程测绘的常用技术1.地下雷达探测技术地下雷达是一种常用的地下测绘技术，通过发射雷达波束，利用波束在地下物体内部的反射和散射来确定地下物体的位置、形状和性质。
地下雷达技术适用于各种地质环境，对混凝土、土壤、岩层等地下工程结构有较好的探测效果。
2.全站仪测量技术全站仪是一种通过电子仪器实现角度、距离和高差的测量仪器。
全站仪测量技术适用于地下工程的水平和垂直方向的测量，可进行空间坐标的快速测量和分析，能够准确获取地下各个点的位置信息。
3.声波测量技术声波测量技术是一种传统而常用的地下工程测绘技术，通过声波在地下的传播来确定地下空洞、岩层和土质特征。
声波测量技术可以分为超声波和低频声波，超声波适用于浅层地下结构的测量，低频声波则适用于深层地下探测。
4.地磁测量技术地磁测量技术是一种基于地球磁场的测量方法，通过检测地下物体对地磁场的影响来确定物体的位置和性质。
地磁测量技术在地下金属管线和矿藏的探测中应用广泛，能够快速准确地识别地下潜在危险和资源。
三、地下工程测绘的挑战与应对1.地下环境复杂地下工程测绘常常面临地下环境复杂的挑战，例如地下建筑物密集、管线交织、地质地形多变等。
因此，在地下工程测绘中要善于运用多种技术手段，提高测绘的准确性和可靠性。
2.测量误差与数据处理地下工程测绘中有时会面临一些误差，如仪器误差、环境干扰等。
基坑监测方案声波传感技术在地下工程中的实时监测与分析地下工程在现代建筑中起着至关重要的作用，如地铁隧道、建筑基坑等。
然而，由于地下工程的特殊性质，如地下水位、土壤条件等，使得施工中存在一系列的风险和挑战。
为了确保地下工程的安全和稳定性，基坑监测成为必不可少的环节。
在基坑监测中，声波传感技术被广泛应用于实时监测与分析，本文将详细探讨声波传感技术在地下工程中的应用。
一、声波传感技术概述声波传感技术是一种利用声波特性进行监测和分析的技术。
通过放置传感器来接收声波的反射和散射信号，并利用信号处理算法对声波进行分析，从而获取地下工程的相关信息。
声波传感技术具有非侵入性、实时性和高精度的特点，适用于各种地下工程的监测。
二、声波传感技术在地下工程中的应用1. 地下水位监测地下水位对地下工程的稳定性具有重要影响，因此地下水位的监测是基坑监测的关键环节之一。
声波传感技术可以通过监测地下水位所产生的声波信号来实时监测地下水位的变化情况。
传感器将发射声波信号入射到地下水中，当声波遇到地下水位的变化时，会发生反射或散射，传感器接收到这些信号后进行分析即可得到地下水位的变化情况。
2. 土壤变形监测地下工程施工过程中，土壤变形是常见且重要的问题。
传统的土壤变形监测方法需要在地下安装大量的传感器，而声波传感技术则可以通过少量的传感器实现对土壤变形的监测。
传感器通过监测声波在土壤中的传播速度和传播路径的变化，可以准确地判断土壤变形的程度。
这对地下工程的安全性和施工进度的控制具有重要意义。
3. 地下裂缝监测地下裂缝是地下工程中常见的问题之一，对地下工程的安全性和稳定性产生重要影响。
声波传感技术可以通过监测声波在地下的传播情况来实时监测地下裂缝的生成和扩展情况。
传感器可以检测到声波在地下裂缝处的反射和散射信号，并通过算法进行分析，从而确定地下裂缝的位置和大小。
4. 地下岩层监测地下岩层是地下工程中常见的地质问题之一。
声波传感技术可以通过监测声波在地下岩层中的传播速度和衰减情况来判断地下岩层的状况。
