医院蒸汽冷凝水回收与热经济性分析

蒸汽冷凝水热回收在工程中应用2900字蒸汽作为应用最广泛的热量载体之一，它具有可长距离传输、能量值高、系统投资少、运行费用低等特点，因而广泛应用于工业系统、医疗建筑以及高级酒店中，但是蒸汽冷凝水的处理在许多工程中有很大的浪费，本文就蒸汽冷凝水的回收利用，及其回收系统结合实际工程做一介绍，阐述蒸汽凝结水回收对工程收益的影响。

毕业/2/view-12107567.htm蒸汽冷凝水；回收引言：我们应重视回收凝结水的经济效益、社会效益以及能源紧缺带来的问题，以期通过有效地利用余热，保护环境，降低生产成本，合理利用水资源，这是节约能源的一项重要举措。

1、蒸汽冷凝水回收概述蒸汽使用的目的：（1）产生电能，例如电厂或者热电联产；（2）为加热或者制程提供热量。

1Kg蒸汽完全冷凝后，就会在同样的温度和压力下产生1Kg的蒸汽冷凝水，高效的蒸汽系统将会重新利用这些冷凝水，如果不利用既不节约能源，同时也影响环境，整个系统也不够高效。

饱和蒸汽用于加热后，释放出潜热，这是蒸汽中所蕴含的绝大部分能量，而剩余在冷凝水中的一部分热量称作为显热，冷凝水不仅含有一定的热量，而且是蒸馏水，很适合做锅炉的给水，高效的蒸汽系统将回收这些冷凝水到除氧器、锅炉给水箱或者其他制程。

高效的冷凝水回收系统，可以收集蒸汽设备的冷凝水，返回给给水系统在短时间内得到回报，下图即为一个简单的冷凝水系统，冷凝水回收到锅炉给水箱。

2、蒸汽冷凝水回收的意义2.1节约成本冷凝水是有价值的资源，即使回收一部分也会有经济效益；如果冷凝水不做回收，就需要向锅炉补给冷态的水，需要增加水的处理费，水费以及燃料费用。

2.2增加锅炉的出力低温的锅炉给水将会减少锅炉蒸汽的产出，给水温度越低，就需要越多的热量加热给水，所以产生蒸汽的热量也会相应的减少，如果利用冷凝水则会相应的增加锅炉的出力。

2.3锅炉给水的质量冷凝水是蒸馏水，几乎不含溶解固形物，锅炉需要定期排污以减少溶解固形物，回收较多的冷凝水就以为着排污较少，所以能量损失也会减小。

工业蒸汽凝结水回收利用的方法和节能效益介绍凝结水回收方式，对如何选择回收系统和设备作以探讨，以实例讨论了凝结水回收系统的经济性，表明凝结水的回收具有显著的节能效果标签：凝结水回收利用效益节能一、前言在工业生产中，蒸汽作为一种用途极为广泛的能源与几乎所有的企业有着不可分割的联系。

在工业生产过程中，以往蒸汽经间接加热后形成凝结水，通过疏水阀排入地沟。

这样既浪费了能源，又污染了环境。

而冷凝水拥有大量的热能，这部分热量一般占蒸汽总热量的20～40%。

如能将这部分损失掉的热量加以回收利用，作为锅炉补给水，既能节约了锅炉补水、节约锅炉燃料消耗量，同时又能提高锅炉给水品质，降低了锅炉排污率。

所以，工业生产中回收凝结水的热量，并加以有效利用，具有很大的节能潜力。

二、凝结水回收的目的、意义凝结水回收的目就是为了节约能源，因为凝结水回收除本身携带的热能外，其回收的水质如符合锅炉给水品质的要求，还将是良好的锅炉补给水。

1.减少锅炉补给水量、节约用水和运行费用工业锅炉的补给水一般采用钠离子交换软化处理，对于碱度较高的原水还需采用软化-降碱处理。

原水硬度越高，水处理的运行费用越大。

若回收蒸汽凝结水作锅炉给水，就可减少补给水处理量，不但能节约大量用水，而且降低水处理运行费用。

2.提高给水品质，降低锅炉排污率在锅炉运行中，为了保持蒸汽品质保持合格，防止管道受热面日久结垢，锅炉需定时进行排污。

但锅炉排污量增加越多，也会造成热能、给水等损失的增加。

所以，减少锅炉排污量，在一定程度上是增加了锅炉的产汽量，提高了锅炉出力。

3.提高给水温度，降低燃料消耗蒸汽凝结水的温度都一般可达到70℃～100℃，而锅炉在没有凝结水回收时补给水的水温只有20℃左右。

而凝结水回水温度一般都可达60℃～70℃，而把这部分凝结水作为锅炉补水送入锅筒再次利用，可节约大量能源，减少锅炉燃料消耗量，从而达到节能增效目的。

实践也证明，将蒸汽间接加热的凝结水如若按60%回收，与将其完全排放相比可节约锅炉燃料消耗量的10%～22%。

蒸汽锅炉冷凝水回收利用的分析摘要：在当今社会，环保节能是社会建设的主题，利用蒸汽锅炉生产的企业更加需要在节能再利用方面下功夫，已提高企业效益。

比较简易常用的节能回收利用方式有开放式冷凝水回收和闭式冷凝水循环，而开放式冷凝水回收流程、建设简单易用，闭式冷凝水循环则是效率高，利用率高，回收效益高，是更合适的节能回收方式。

关键词：回收、效益、开放式冷凝水回收系统、闭式冷凝水循环系统、经济性随着我国经济的发展，大家对环保节能的认识也越来越高，政府部门对各企业的环保和能耗要求也在提高，对于给人们印象一直是高消耗的利用锅炉蒸汽生产的企业来说，如何在原有基础上有效减低蒸汽锅炉的能效，不单是符合现在社会潮流的方向，也是节约成本，提高企业形象和竞争力的一种利好途径。

锅炉生产的蒸汽在被企业利用完后，一般都形成冷凝水以及温度、压力下降了的蒸汽，如果这些冷凝水都直接当废水排走，不但浪费珍贵的水资源，而且带有一定温度的冷凝水若不经直接排到河流或土地上，会对河流或土地造成热污染，是不可取的。

那么如何才能简单、有效的利用这些看似多余的冷凝水呢？在我看来，主要有两种途径，一是开放式冷凝水回收，主要是直接利用冷凝水的热量，比如工艺清洗、通过换热器得到生活用的热水或直接排到原来锅炉系统的软水箱中加热锅炉进水；二是闭式冷凝水循环回收利用，主要是先经过收集储存到一个容器里，再经过加压装置把容器的冷凝水输送到锅炉的给水系统中这样的循环过程。

下面以一个锅炉冷凝水回收系统工程为例来说明开放式回收系统和闭式循环系统的特点、区别以及经济价值。

工程锅炉房配套安装一台SZL15-1.6-AII型燃煤蒸汽锅炉供热，锅炉额定蒸发量15t/h，锅炉额定压力1.6Mpa，工作压力1.3Mpa，反应塔用汽11t/h，经测定蒸汽进过反应塔后的冷凝水温度为184℃，压力为0.8Mpa，整个系统简易流程如图1-1所示。

图1-1开放式冷凝水回收系统，将反应塔的冷凝水经过管道引至高位（一定高度，水位能能使水箱水较快流走）的开式水箱，一部分冷凝水用于对设备进行工艺清洗，一部分至热水房经换热器对生活用水加热移供使用，另一部分冷凝水经管道自流至锅炉房软水箱。

冷凝水回收必要性以及经济效益分析冷凝水回收必要性以及经济效益分析一：凝结水回收的必要性1、凝结水性质概述：长沙潺林蒸汽的热能由显热和潜热两部分组成，通常用汽设备只利用蒸汽的潜热和少量的显热，释放潜热和少量的显热后的蒸汽还原成高温的凝结水，凝结水是饱和的高温软化水，其热能价值占蒸汽热能价值的25%左右，而且也是洁净的蒸馏水，适合重新作为锅炉给水。

因此，采取有效的回收系统，最大程度回收系统的热能和软化水是非常必要的，它不但可以节能降耗，也可以消除因二次闪蒸汽的排放而对厂区环境造成的污染，无论是在经济效益还是社会效益上都有十分重要的意义。

2、为何采用闭式回收而不是开式回收闭式回收凝结水系统与开式回收系统相比：内容形式项目开式回收闭式回收提高回收率回收软水60-70%全部30-40%回收疏水阀漏汽0全部100%回收热量30-50%全部50-70%氧气再污染污染无-环境热污染严重无-可否直接用作锅炉给水不可可以-3.开式回收无法避免的难题3.1 造成大量的热量散失：开式回收为了减轻气蚀危害通常采取降低凝结水温至普通水泵不产生汽蚀的75℃左右，饱和凝结水在大气压下二次闪蒸，造成大量能量损失，能源利用率不足60%。

3.2 造成大量软化水损失：高温凝结水具有很高的脱盐度，是理想的锅炉补给水，在不回收或开式回收中却以二次蒸汽的形式将大量的软化水白白浪费掉。

3.3 降低凝结水品质：由于凝结水与大气的接触，再次遭到污染及空气中氧气的再次溶入，导致了管路系统内外腐蚀及电导率变化，缩短设备使用寿命，降低凝结水的品质，甚至使其达不到脱盐水标准，丧失了原本可直接作为锅炉给水的洁净蒸汽凝结水的品质，而不得不浪费掉或是重新进行水处理，而增加水处理费用。

3.4无法有效避免水泵气蚀难题，缩短水泵寿命，影响其他设备运行。

二：闭式回收经济效益分析闭式回收蒸汽凝结水作锅炉给水具有以下特殊的优点和经济性。

1 .减少锅炉补给水量、节约用水和运行费用工业锅炉的补给水一般采用离子交换软化处理，对于碱度较高的原水还需采用软化-降碱处理。

【专业知识】冷凝水回收技术改造的节能效果、成本和效益【学员问题】冷凝水回收技术改造的节能效果、成本和效益？【解答】一、节能效果冷凝水回收是蒸汽热力系统循环中的一个重要环节，从系统节能的观点出发，冷凝水回收利用的好坏直接影响蒸汽热力系统总的能源利用效率。

这主要体现在以下几方面：1）热能价值：冷凝水具有蒸汽热能（焓值）的20%左右，相对于一个不回收冷凝水的系统来讲，冷凝水回收改造的节能潜力大于热力系统中的其它环节。

2）工艺平衡：冷凝水回收系统的完善设计可以弥补疏水阀选型不当而造成的用汽设备蒸汽泄漏3%左右，减少高温饱和水的闪蒸损失510%.3）热平衡：回收冷凝水余热用于热力除氧，减少热力除氧器的新蒸汽使用量，减少了高品位蒸汽的消耗量；回收冷凝水到锅炉汽包可以节省锅炉燃料，一般来说，给水温度每上升6℃，就可以节省燃料1%.冷凝水回收有利于锅炉排污量减少，降低排污热损失，提高锅炉热效率。

4）水平衡：冷凝水做锅炉给水可减少软化水处理量，节省软化水处理费用。

二、技术经济效益项目投资冷凝水回收新建项目投资由回收管网、回收泵站、自动控制、土建安装费用等几部分组成。

冷凝水回收改造项目投资由用汽设备疏水阀选型、回收管网改造、回收泵站改造、自控系统和部分土建改造等费用组成。

企业厂区半径，用汽设备数量，回收管网管径及数量，冷凝水压力等级及流量，冷凝水利用方式及控制方式等决定了项目投资总额。

投资回收期冷凝水的价值直接体现为热能价值、冷凝水纯净品质价值和减少排污价值三部分。

项目投资虽然因是新建项目和改造项目有所不同，但是冷凝水价值也由于采用动力设备的不同，蒸汽成本也不一样，以至冷凝水价值也不一样。

以动力设备为燃煤锅炉为例（燃油和天然气蒸汽成本更高），蒸汽成本一般为6090元/吨不等，每吨冷凝水年价值：当设备连续运行时，每年节约冷凝水价值10万元左右；当设备间断运行时，每年节约冷凝水价值5万元左右。

运行费用由于冷凝水回收方案因具体情况差别很大，但是冷凝水回收所需的动力消耗与其回收的热能和软化水的价值相比要小得多。

蒸汽冷凝水回收方案
蒸汽冷凝水回收是一种节能环保的技术，可以有效减少水资源的浪费，降低能源消耗，对环境保护具有重要意义。

本文将介绍蒸汽冷凝水回收的原理、应用及相关方案，希望能为大家提供一些参考和帮助。

首先，蒸汽冷凝水回收的原理是利用蒸汽在冷凝过程中释放出的热量，将其转化为热水或热气，从而实现能量的回收和再利用。

这一技术可以应用于许多领域，如工业生产、供暖系统、发电厂等，具有广泛的应用前景。

其次，蒸汽冷凝水回收的应用可以大大提高能源利用效率，降低生产成本，减少对环境的污染。

在工业生产中，通过回收蒸汽冷凝水，不仅可以降低生产过程中的能耗，还可以减少对水资源的消耗，实现资源的循环利用，对环境保护具有积极的意义。

针对蒸汽冷凝水回收的方案，可以根据具体的应用领域和需求进行定制。

在工业生产中，可以通过改进设备、优化工艺流程，提高蒸汽冷凝水的回收率；在供暖系统中，可以采用热交换器等设备，将蒸汽冷凝水的热量转化为热水，用于供暖或其他热能利用；在发电厂中，可以利用蒸汽冷凝水产生的热能驱动发电设备，提高发电效率。

除此之外，蒸汽冷凝水回收还可以结合其他节能环保技术，如余热利用、废热回收等，形成多种综合利用的方案，进一步提高能源利用效率，降低生产成本，减少对环境的影响。

综上所述，蒸汽冷凝水回收是一种重要的节能环保技术，具有广泛的应用前景和推广价值。

通过合理的方案设计和实施，可以实现能源的高效利用，降低生产成本，减少对环境的影响，为可持续发展做出积极贡献。

希望本文介绍的内容能为大家在实际应用中提供一些参考和帮助，推动蒸汽冷凝水回收技术的进一步发展和应用。

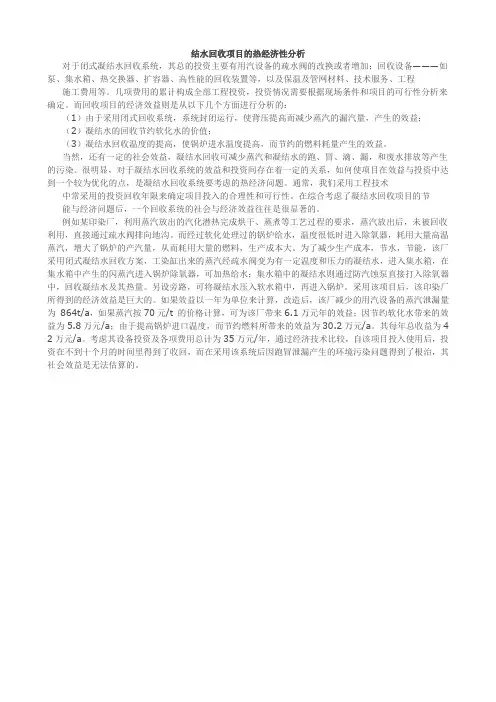

结水回收项目的热经济性分析对于闭式凝结水回收系统，其总的投资主要有用汽设备的疏水阀的改换或者增加；回收设备———如泵、集水箱、热交换器、扩容器、高性能的回收装置等，以及保温及管网材料、技术服务、工程施工费用等。

几项费用的累计构成全部工程投资，投资情况需要根据现场条件和项目的可行性分析来确定。

而回收项目的经济效益则是从以下几个方面进行分析的：（1）由于采用闭式回收系统，系统封闭运行，使背压提高而减少蒸汽的漏汽量，产生的效益；（2）凝结水的回收节约软化水的价值；（3）凝结水回收温度的提高，使锅炉进水温度提高，而节约的燃料耗量产生的效益。

当然，还有一定的社会效益，凝结水回收可减少蒸汽和凝结水的跑、冒、滴、漏，和废水排放等产生的污染。

很明显，对于凝结水回收系统的效益和投资间存在着一定的关系，如何使项目在效益与投资中达到一个较为优化的点，是凝结水回收系统要考虑的热经济问题。

通常，我们采用工程技术中常采用的投资回收年限来确定项目投入的合理性和可行性。

在综合考虑了凝结水回收项目的节能与经济问题后，一个回收系统的社会与经济效益往往是很显著的。

例如某印染厂，利用蒸汽放出的汽化潜热完成烘干、蒸煮等工艺过程的要求，蒸汽放出后，未被回收利用，直接通过疏水阀排向地沟。

而经过软化处理过的锅炉给水，温度很低时进入除氧器，耗用大量高温蒸汽，增大了锅炉的产汽量，从而耗用大量的燃料，生产成本大。

为了减少生产成本，节水，节能，该厂采用闭式凝结水回收方案，工染缸出来的蒸汽经疏水阀变为有一定温度和压力的凝结水，进入集水箱，在集水箱中产生的闪蒸汽进入锅炉除氧器，可加热给水；集水箱中的凝结水则通过防汽蚀泵直接打入除氧器中，回收凝结水及其热量。

另设旁路，可将凝结水压入软水箱中，再进入锅炉。

采用该项目后，该印染厂所得到的经济效益是巨大的。

如果效益以一年为单位来计算，改造后，该厂减少的用汽设备的蒸汽泄漏量为864t/a，如果蒸汽按70元/t 的价格计算，可为该厂带来6.1万元年的效益；因节约软化水带来的效益为5.8万元/a；由于提高锅炉进口温度，而节约燃料所带来的效益为30.2万元/a。
