磁光效应与磁光材料

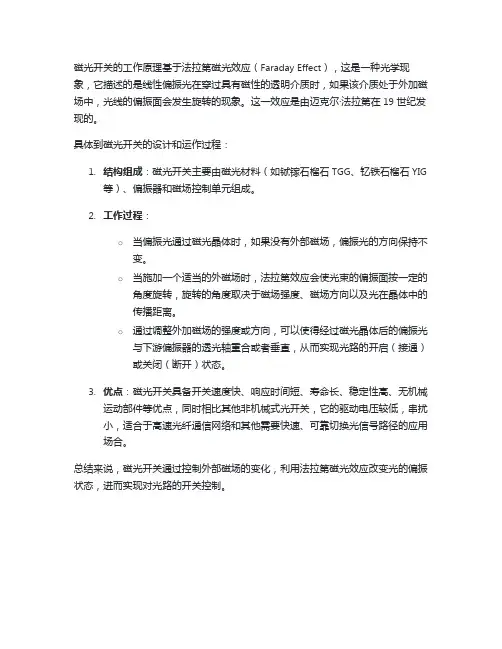

磁光开关的工作原理基于法拉第磁光效应（Faraday Effect），这是一种光学现象，它描述的是线性偏振光在穿过具有磁性的透明介质时，如果该介质处于外加磁场中，光线的偏振面会发生旋转的现象。

这一效应是由迈克尔·法拉第在19世纪发现的。

具体到磁光开关的设计和运作过程：
1.结构组成：磁光开关主要由磁光材料（如铽镓石榴石TGG、钇铁石榴石YIG
等）、偏振器和磁场控制单元组成。

2.工作过程：
o当偏振光通过磁光晶体时，如果没有外部磁场，偏振光的方向保持不变。

o当施加一个适当的外磁场时，法拉第效应会使光束的偏振面按一定的角度旋转，旋转的角度取决于磁场强度、磁场方向以及光在晶体中的
传播距离。

o通过调整外加磁场的强度或方向，可以使得经过磁光晶体后的偏振光与下游偏振器的透光轴重合或者垂直，从而实现光路的开启（接通）
或关闭（断开）状态。

3.优点：磁光开关具备开关速度快、响应时间短、寿命长、稳定性高、无机械
运动部件等优点，同时相比其他非机械式光开关，它的驱动电压较低，串扰小，适合于高速光纤通信网络和其他需要快速、可靠切换光信号路径的应用场合。

总结来说，磁光开关通过控制外部磁场的变化，利用法拉第磁光效应改变光的偏振状态，进而实现对光路的开关控制。

磁光电效应的原理和应用1. 原理介绍磁光电效应是指材料在外界磁场作用下，光的传播速度和光的偏振方向发生变化的现象。

它是磁场与光场相互作用的结果，具有重要的科学意义和广泛的应用价值。

磁光电效应的原理可归结为克尔效应和磁各向异性效应两个方面。

1.1 克尔效应克尔效应是指材料在外界磁场作用下，光线传播方向发生弯曲的现象。

当光线通过垂直于磁场方向的材料时，由于磁场对光的折射率产生影响，光线会被偏折。

这种现象被称为纵向克尔效应。

当光线通过与磁场平行的材料时，光线传播方向也会发生偏转，这种现象被称为横向克尔效应。

1.2 磁各向异性效应磁各向异性效应是指材料在外界磁场作用下，光的偏振方向发生旋转的现象。

在没有外界磁场的情况下，自然光会以相等的强度沿着所有方向传播。

但是在磁场的作用下，材料会对不同偏振方向的光产生不同的消光或吸收。

这就导致了光的线偏振方向发生旋转。

2. 应用介绍磁光电效应具有广泛的应用价值，在光电通信、光存储、光调制和传感器等领域发挥着重要作用。

2.1 光电通信在光纤通信中，磁光电效应可以用于光纤中光的相位调制和光开关。

通过利用磁光效应使光线偏振方向旋转，可以实现信号的调制和切换。

这种相位调制技术可以提高通信速率和信息传输量。

2.2 光存储磁光电效应可应用于光存储设备中的信息读取和写入。

通过磁场的作用，可以实现光存储介质中的位信息的非破坏性读取，并且能够在存储介质中写入新的信息。

2.3 光调制磁光电效应可以用于光调制器，实现光信号的调制。

利用磁光效应使光线偏振方向发生旋转，可以改变光信号的强度和相位，从而对光信号进行调制。

2.4 传感器磁光电效应在传感器领域也有广泛的应用。

通过测量外界磁场对光电材料产生的影响，可以实现磁场传感器的设计。

利用磁光电效应可以制造出高灵敏度、线性度好的磁场传感器，用于测量磁场的大小和方向。

3. 总结磁光电效应是材料在外界磁场作用下，光的传播速度和偏振方向发生变化的现象。

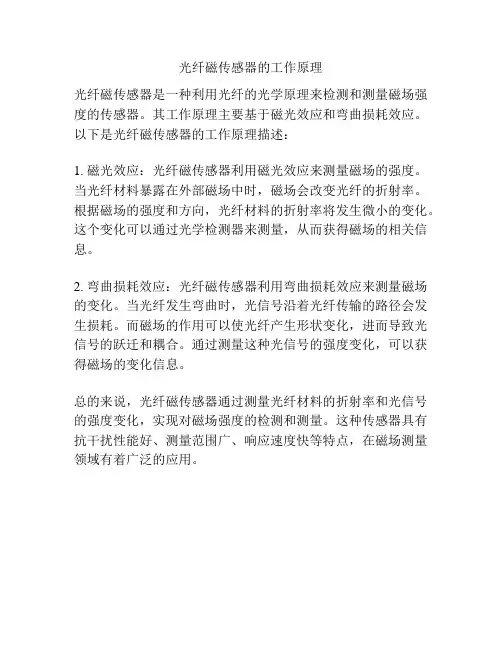

光纤磁传感器的工作原理
光纤磁传感器是一种利用光纤的光学原理来检测和测量磁场强度的传感器。

其工作原理主要基于磁光效应和弯曲损耗效应。

以下是光纤磁传感器的工作原理描述：
1. 磁光效应：光纤磁传感器利用磁光效应来测量磁场的强度。

当光纤材料暴露在外部磁场中时，磁场会改变光纤的折射率。

根据磁场的强度和方向，光纤材料的折射率将发生微小的变化。

这个变化可以通过光学检测器来测量，从而获得磁场的相关信息。

2. 弯曲损耗效应：光纤磁传感器利用弯曲损耗效应来测量磁场的变化。

当光纤发生弯曲时，光信号沿着光纤传输的路径会发生损耗。

而磁场的作用可以使光纤产生形状变化，进而导致光信号的跃迁和耦合。

通过测量这种光信号的强度变化，可以获得磁场的变化信息。

总的来说，光纤磁传感器通过测量光纤材料的折射率和光信号的强度变化，实现对磁场强度的检测和测量。

这种传感器具有抗干扰性能好、测量范围广、响应速度快等特点，在磁场测量领域有着广泛的应用。

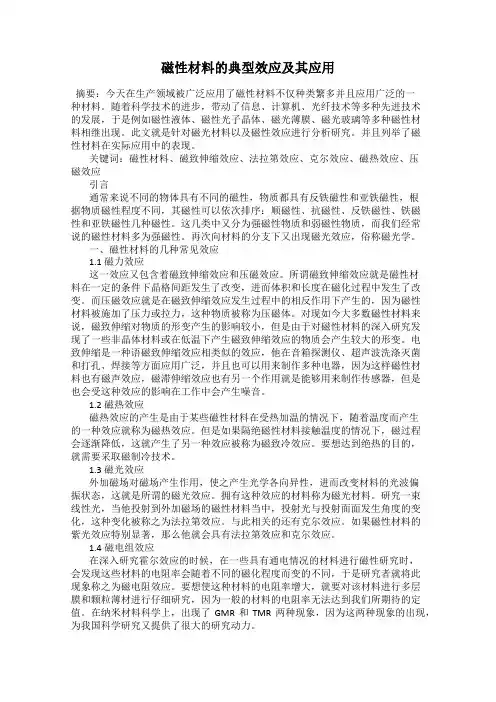

磁性材料的典型效应及其应用摘要：今天在生产领域被广泛应用了磁性材料不仅种类繁多并且应用广泛的一种材料。

随着科学技术的进步，带动了信息、计算机、光纤技术等多种先进技术的发展，于是例如磁性液体、磁性光子晶体、磁光薄膜、磁光玻璃等多种磁性材料相继出现。

此文就是针对磁光材料以及磁性效应进行分析研究。

并且列举了磁性材料在实际应用中的表现。

关键词：磁性材料、磁致伸缩效应、法拉第效应、克尔效应、磁热效应、压磁效应引言通常来说不同的物体具有不同的磁性，物质都具有反铁磁性和亚铁磁性，根据物质磁性程度不同，其磁性可以依次排序：顺磁性、抗磁性、反铁磁性、铁磁性和亚铁磁性几种磁性。

这几类中又分为强磁性物质和弱磁性物质，而我们经常说的磁性材料多为强磁性。

再次向材料的分支下又出现磁光效应，俗称磁光学。

一、磁性材料的几种常见效应1.1 磁力效应这一效应又包含着磁致伸缩效应和压磁效应。

所谓磁致伸缩效应就是磁性材料在一定的条件下晶格间距发生了改变，进而体积和长度在磁化过程中发生了改变。

而压磁效应就是在磁致伸缩效应发生过程中的相反作用下产生的，因为磁性材料被施加了压力或拉力，这种物质被称为压磁体。

对现如今大多数磁性材料来说，磁致伸缩对物质的形变产生的影响较小，但是由于对磁性材料的深入研究发现了一些非晶体材料或在低温下产生磁致伸缩效应的物质会产生较大的形变。

电致伸缩是一种语磁致伸缩效应相类似的效应，他在音箱探测仪、超声波洗涤灭菌和打孔、焊接等方面应用广泛，并且也可以用来制作多种电器，因为这样磁性材料也有磁声效应，磁滞伸缩效应也有另一个作用就是能够用来制作传感器，但是也会受这种效应的影响在工作中会产生噪音。

1.2 磁热效应磁热效应的产生是由于某些磁性材料在受热加温的情况下，随着温度而产生的一种效应就称为磁热效应。

但是如果隔绝磁性材料接触温度的情况下，磁过程会逐渐降低，这就产生了另一种效应被称为磁致冷效应。

要想达到绝热的目的，就需要采取磁制冷技术。

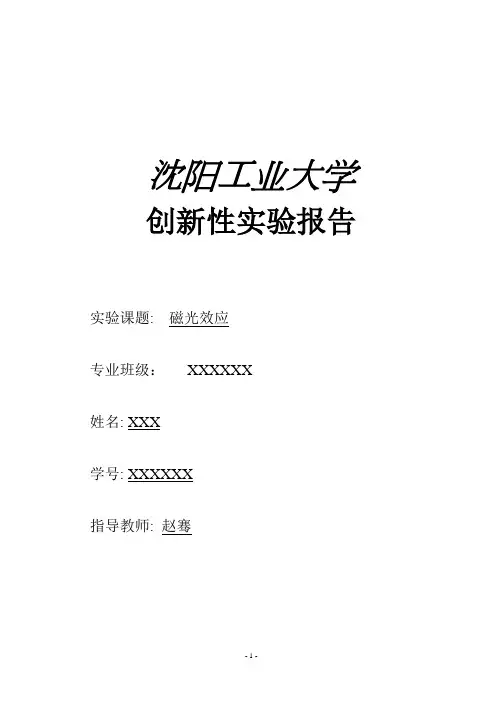

沈阳工业大学创新性实验报告实验课题: 磁光效应专业班级：XXXXXX姓名: XXX学号: XXXXXX****: **磁光效应实验【实验目的】1、了解法拉第效应产生的原因。

2、会用消光法检测磁光玻璃的费尔德常数。

3、学会用消光法检测磁光玻璃的费尔德常数能。

【实验仪器】半导体激光器、起偏器、电磁铁（螺线管）、检偏器、直流稳压电源、多量程电流表、光电功率计【实验原理】概述：1845年，法拉第（M.Faraday）在探索电磁现象和光学现象之间的联系时，发现了一种现象：当一束平面偏振光穿过介质时，如果在介质中，沿光的传播方向上加上一个磁场，就会观察到光经过样品后偏振面转过一个角度，即磁场使介质具有了旋光性，这种现象后来就称为法拉第效应。

法拉第效应第一次显示了光和电磁现象之间的联系，促进了对光本性的研究。

之后费尔德（Verdet）对许多介质的磁致旋光进行了研究，发现了法拉第效应在固体、液体和气体中都存在。

法拉第效应有许多重要的应用，尤其在激光技术发展后，其应用价值越来越受到重视。

，，从而减少光纤中器件表面反射是应用法拉第效应中偏振面的旋转只取决于磁场的方向，而与光的传播方向无关，这样使光沿规定的方向通过同时阻挡反方向传播的光光对光源的干扰；磁光隔离器也被广泛应用于激光多级放大和高分辨率的激光光谱，激光选模等技术中。

在磁场测量方面，利用法拉第效应驰豫时间短的特点制成的磁光效应磁强计可以测量脉冲强磁场、交变强磁场。

在电流测量方面，利用电流的磁效应和光纤材料的法拉第效应，可以测量几千安培的大电流和几兆伏的高压电流。

法拉第效应实验表明，在磁场不是非常强时，如图1所示，偏振面旋转的角度θ与光波在介质中走过的路程d及介质中的磁感应强度在光的传播方向上的分量B成正比，即：θVBd=比例系数V由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔德（Verdet）常数。

费尔德常数V与磁光材料的性质有关，对于顺磁、弱磁和抗磁性材料（如重火石玻璃等），V为常数，即θ与磁场强度B有线性关系；而对铁磁性或亚铁磁性材料（如YIG等立方晶体材料），θ与B不是简单的线性关系。

磁光晶体概念板块
磁光晶体是一种具有磁性和光学特性的材料，它可以通过外加磁场来改变光的传播行为。

磁光晶体在光通信、光存储、光传感等领域具有重要应用。

磁光晶体的概念板块可以从以下几个方面来介绍：
1. 磁光效应：磁光效应是磁光晶体的重要特性，它指的是磁场对光的传播行为的影响。

通过外加磁场，可以改变磁光晶体中的光的偏振状态、折射率和吸收特性等。

常见的磁光效应包括Faraday效应和Kerr效应。

2. 磁光晶体的结构：磁光晶体一般由含有过渡金属离子的晶体构成，这些离子的磁矩可以通过外加磁场进行定向或翻转，从而改变光的传播行为。

常见的磁光晶体材料包括铁镁锌铌酸盐、钛酸锶铋等。

3. 磁光晶体的应用：磁光晶体具有重要的应用价值。

在光通信领域，磁光晶体可以用于构建光纤光学开关、光学调制器等设备，实现高速光信号的调控和传输。

在光存储领域，磁光晶体可以作为存储介质，通过磁场调控光的信息的读写和擦除。

在光传感领域，磁光晶体可以用于构建高灵敏度的光学传感器，检测磁场强度或其它环境参数。

总之，磁光晶体是一种具有磁性和光学特性的材料，可以通过外加磁场来调控光的传播行为，具有广泛的应用前景。

法拉第磁光效应法拉第磁光效应是一种通过外加电磁场方式产生旋光现象的实验现象，充分反应了光与物质之间的相互作用。

磁光效应在许多领域都有着广泛应用，如强磁场测量、磁光材料等。

【实验目的】了解法拉第磁光效应的基本规律；学习掌握使用光传感器及虚拟仪器软件测量Verdet 常数的方法。

【实验原理】磁光效应是指光与磁场中的物质，或光与具有自发磁化强度的物质之间相互作用所产生的各种现象，主要包括法拉第效应、科顿—穆顿效应、克尔磁光效应、塞曼效应和光磁效应等。

线偏振光透过放置磁场中的物质，沿着（或逆着）磁场方向传播时，光的偏振面发生旋转的现象称为法拉第磁光效应，也称法拉第旋转或磁圆双折射效应,简记为MCB 。

一般材料中，法拉第旋转（用旋转角ϕΔ表示）和样品长度l 、磁感应强度B 有以下关系V l B ⋅⋅=ΔϕV 是与物质性质、光的频率有关的常数,称为费尔德（Verde ）常数。

观察法拉第效应的装置如下图所示，由起偏器P1产生线偏振光，光线穿过带孔的电磁铁，沿着（或逆着）磁场方向透过样品，当励磁线圈中没有电流（无磁场）时，使检偏器P2的偏振方向与P1正交，这时发生消光现象。

这表明，振动面在样品中没有旋转，通过励磁电流产生强磁场后，则发现必须将P2的振动方向转过角ϕ，才出现消光，这表明，振动面在样品中转过了ϕ，这就是磁致旋光或法拉第效应。

用经典电子论处理介质色散的方法，可导出磁光效应的旋转角公式为： 12e dn lB m d ϕλλΔ=−其中：e 、m 为电子电荷和质量，λ为光波波长，dn d λ为无磁场时介质的色散，B 为磁场强度在光传播方向上的分量，l 为晶体的长度。

上式表明，磁致旋光角的大小除了与晶体的长度、磁场的大小成正比，还与入射光的波长、介质的色散有密切关系。

图1 法拉第磁光效应在本实验中，我们需要测量的是磁致旋光角ϕΔ与磁场B 、入射光波长λ之间的关系。

为了测量旋光角ϕΔ，将检偏镜P2安装在旋转支架中，旋转支架由步进电机带动，可带动偏振镜作360度旋转。

磁光效应材料
磁光效应材料是指在外加磁场作用下，其光学性质会发生变化的材料。

常见的磁光效应材料主要包括磁光晶体和磁光薄膜。

磁光晶体是具有磁光效应的晶体材料，其中最常见的是铁磁性材料，如铁、钴和镍等。

磁光晶体通常表现为磁场对光学旋光性质的影响，即被磁场激发后，晶体中的光波会发生偏转。

磁光薄膜是将磁光晶体材料制备成薄膜形式。

薄膜形式的磁光材料不仅具有磁光效应，而且还具有可调节的光学性质，如透明度和反射率等。

这种材料常应用于液晶显示器、磁光存储器和光学调制器等领域。

除了上述常见的磁光效应材料外，还有一些非常规材料也具有磁光效应，如磁性离子液体、聚合物和无机纳米结构材料等。

这些材料的研究和应用为光磁存储、光学通信和光学传感器等领域提供了新的可能性。

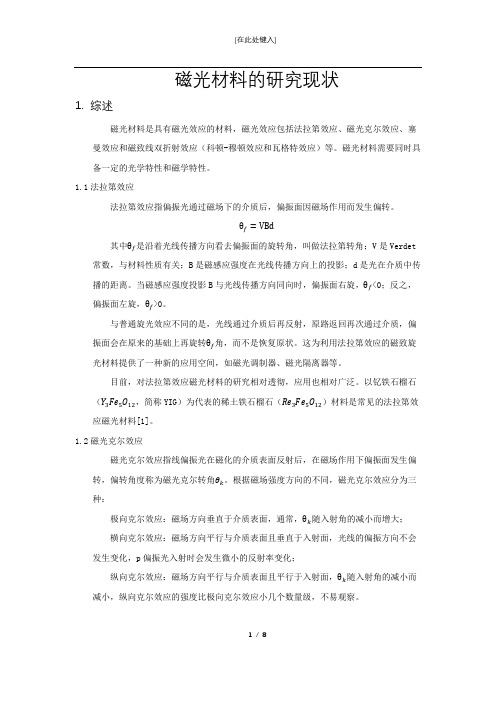

磁光材料的研究现状1.综述磁光材料是具有磁光效应的材料，磁光效应包括法拉第效应、磁光克尔效应、塞曼效应和磁致线双折射效应（科顿-穆顿效应和瓦格特效应）等。

磁光材料需要同时具备一定的光学特性和磁学特性。

1.1法拉第效应法拉第效应指偏振光通过磁场下的介质后，偏振面因磁场作用而发生偏转。

θf=VBd其中θf是沿着光线传播方向看去偏振面的旋转角，叫做法拉第转角；V是Verdet 常数，与材料性质有关；B是磁感应强度在光线传播方向上的投影；d是光在介质中传播的距离。

当磁感应强度投影B与光线传播方向同向时，偏振面右旋，θf<0；反之，偏振面左旋，θf>0。

与普通旋光效应不同的是，光线通过介质后再反射，原路返回再次通过介质，偏振面会在原来的基础上再旋转θf角，而不是恢复原状。

这为利用法拉第效应的磁致旋光材料提供了一种新的应用空间，如磁光调制器、磁光隔离器等。

目前，对法拉第效应磁光材料的研究相对透彻，应用也相对广泛。

以钇铁石榴石（Y3Fe5O12，简称YIG）为代表的稀土铁石榴石（Re3Fe5O12）材料是常见的法拉第效应磁光材料[1]。

1.2磁光克尔效应磁光克尔效应指线偏振光在磁化的介质表面反射后，在磁场作用下偏振面发生偏转，偏转角度称为磁光克尔转角θk。

根据磁场强度方向的不同，磁光克尔效应分为三种：极向克尔效应：磁场方向垂直于介质表面，通常，θk随入射角的减小而增大；横向克尔效应：磁场方向平行与介质表面且垂直于入射面，光线的偏振方向不会发生变化，p偏振光入射时会发生微小的反射率变化；纵向克尔效应：磁场方向平行与介质表面且平行于入射面，θk随入射角的减小而减小，纵向克尔效应的强度比极向克尔效应小几个数量级，不易观察。

1/ 8应用最广的是极向克尔效应，可用来进行磁光存储和观察磁体表面或磁性薄膜的磁畴分布。

1.3塞曼效应塞曼效应指光源位于强磁场中时，分析其发光的谱线，发现原来的一条谱线分裂成三条或更多条。

光隔离器的技术原理介绍光隔离器（Optical Isolator）是一种光学器件，通常用于光纤通信系统中，用于消除回波和光信号的反射，以保证光信号在系统中的正常传输。

它的主要功能是将从发射端发出的光信号单向传输到接收端，同时阻止反射光信号返回到发射端。

磁光效应是光隔离器中最常用的原理之一，它是基于铁磁性材料的磁光效应实现的。

铁磁性材料在外加磁场的作用下，会引起入射光的偏振态发生旋转。

光隔离器利用这种现象可以实现将光信号单向传输。

在光隔离器中，入射光会通过一个偏振器，然后进入铁磁性材料，材料的磁场方向与光的偏振方向垂直。

当光通过材料时，由于磁光效应的作用，其偏振方向会发生旋转，进一步使得反射光的偏振方向发生变化。

由于反射光的偏振方向与偏振器的偏振方向垂直，反射光会被偏振器吸收而不会返回到发射端。

而通过光隔离器传输的光信号则不受影响，正常传输到接收端。

偏振分光效应也是光隔离器中的另一种原理，在一些应用中也经常被采用。

偏振分光效应是基于光纤中光信号的传输方式的差异实现的。

光纤中的光信号基本上可以分为两种类型：TE（transverse electric）类信号和TM（transverse magnetic）类信号。

TE类信号的电场分量垂直于光纤的轴向，而TM类信号的磁场分量垂直于光纤的轴向。

光隔离器利用这种差异，通过偏振分光效应将TM类信号完全反射，而TE类信号则正常传输，从而实现了光信号的单向传输。

具体实现上，光隔离器中会有一个偏振分束器，它可以将传输中的光信号分成两束，而只有一束光信号能够进入输出端。

除了磁光效应和偏振分光效应，光隔离器还有其他一些技术原理，如光栅效应、材料共振效应等。

不同的原理适用于不同的应用场景和光信号类型。

总结起来，光隔离器的技术原理是基于光纤中光信号的传输方式的差异来实现的。

通过一系列的光学元件和材料，光隔离器可以将光信号从发射端单向传输到接收端，同时消除回波和反射，保证光信号的正常传输。

磁光效应的名词解释磁光效应，是一种物理现象，指的是某些物质在外界磁场作用下，其光学性质会发生变化的特性。

这种变化主要体现在光的传播速度和偏振态上。

具体来说，当光通过具有磁光效应的物质时，其传播速度会受到磁场的影响，导致光线的传播速度发生变化。

同时，光的偏振态也会随着磁场的改变而出现旋转或偏振方向的变化。

磁光效应最早被发现于19世纪，由法国科学家法拉第首次观察到。

他发现，当通过具有磁光效应的物质的光束受到磁场作用时，光束的传播方向会发生微小的改变。

这一发现引起了科学界的广泛兴趣，并促使人们进一步研究磁光效应的机制以及其应用领域。

磁光效应的机理主要与物质内部的电子结构有关。

在一些材料中，它们的电子会受到外界磁场的作用而发生自旋翻转。

这种自旋翻转会引起材料的光学性质发生变化。

具体来说，当光通过这些材料时，它与材料中的电子相互作用，从而使光的传播速度和偏振态发生变化。

磁光效应在实际应用中具有广泛的用途。

其中一个重要的应用领域是磁光存储技术。

在磁光存储设备中，利用磁光效应可以实现高密度的数据存储。

具体而言，通过利用磁光效应的特性，可以将信息编码到光的偏振态或传播速度中，然后将其记录在磁性材料上。

这种磁光存储技术具有高速、高容量和抗磁场干扰等优点，被广泛应用于光盘、蓝光光盘等设备中。

此外，磁光效应还在生物医学领域中发挥着重要作用。

例如，在光学成像技术中，磁光效应可以用来增强对组织和细胞的成像分辨率。

通过利用磁光效应的特性，可以增强光信号的对比度，从而提高成像的清晰度和准确性。

这对于疾病的早期检测和诊断具有重要意义。

此外，磁光效应还在光纤通信、光学传感器等领域有着广泛的应用。

例如，在光纤通信系统中，利用磁光效应可以实现光信号的调制和解调，从而提高通信信号的传输速率和稳定性。

在光学传感器中，磁光效应可以用来检测磁场的强度和方向，从而实现高灵敏度的磁场传感。

总之，磁光效应是一种物理现象，指的是某些物质在外界磁场作用下，其光学性质会发生变化的特性。

磁场对磁性材料的磁双折射和磁光效应的影响磁性材料是指具有一定磁性质的物质，它们在外界磁场的作用下会产生一系列的磁效应，其中包括磁双折射和磁光效应。

本文将详细探讨磁场对磁性材料的磁双折射和磁光效应的影响。

一、磁双折射的概念及磁场对其影响磁双折射是指磁场对介质的光学性质产生影响，导致光线在介质中传播时发生偏折现象。

在没有外界磁场作用下，各向同性的介质光学性质是均匀的，光线传播的速度是相同的。

然而，当磁场作用于磁性材料时，由于其内部原子或分子的磁性排列改变，导致介质的折射率也发生了改变，从而引起了磁双折射现象。

磁场对磁双折射的影响是非常显著的。

对一些磁性材料而言，当外界磁场的强度增大时，会导致磁双折射现象的增强。

这是由于磁场增大后，材料中的磁性排列会更加有序，从而使得光线的传播速度发生更明显的改变。

此外，磁场方向的改变也会对磁双折射产生变化，比如磁场方向垂直于光线传播方向时，磁双折射效应最为明显。

二、磁光效应的概念及磁场对其影响磁光效应是指磁场对介质的折射率产生影响，使得光线在介质中传播时产生不同的折射现象。

在没有外界磁场作用下，介质的折射率是常数，光线的传播路径是直线。

然而，当磁场作用于磁性材料时，介质的折射率会发生改变，导致光线的传播路径发生偏折。

磁场对磁光效应的影响也是显著的。

当外界磁场的强度增大时，磁性材料的折射率会增加，这会导致光线的传播路径发生更大的偏折。

同样，磁场方向的改变也会影响磁光效应的表现，比如磁场方向垂直于光线传播方向时，磁光效应最为明显。

三、磁场对磁性材料磁双折射和磁光效应的应用磁双折射和磁光效应的研究对于磁性材料的应用具有重要意义。

首先，磁双折射和磁光效应可以用作磁场测量的方法之一。

通过测量材料在外界磁场作用下的光学性质变化，可以获得磁场的强度和方向信息。

其次，磁双折射和磁光效应在光学通信领域也有着广泛的应用。

利用磁性材料的磁双折射和磁光效应可以实现光的调制和切换，从而用于光通信的信号传输和处理。
