LED工作特性

发光二极管、光电二极管、变容二极管工作特性图文说明1.发光二极管发光二极管的实物和图形符号如图 1.20(b)和(c)所示。

它是一种将电能直接转换成光能的固体器件，简称LED(Light Emitting Diode)。

发光二极管和普通二极管相似，也由一个PN 结组成，结构如图1.20(a)所示。

发光二极管在正向导通时，发出一定波长的可见光。

光的波长不同，颜色也不同。

常见的LED有红、绿、黄等颜色。

发光二极管的驱动电压低、工作电流小，具有很强的抗振动和抗冲击能力，同时由于发光二极管体积小、可靠性高、耗电省、寿命长，被广泛用于信号指示等电路中。

(a) 结构组成(b) 实物(c) 图形符号图1.20发光二极管LED的反向击穿电压一般大于5V，但为使器件长时间稳定而可靠的工作，安全使用电压选择在5V以下，同时发光二极管在使用时也需要串联一个适当阻值的限流电阻。

3．光电二极管光电二极管的结构与普通二极管的结构基本相同，实物和图形符号如图1.21所示，只是在它的PN结处，通过管壳上的一个玻璃窗口能接收外部的光照，从而实现光电转换。

光电二极管的PN结可在反向偏置状态下运行，其主要特点是反向电流与光照度成正比。

图1.21光电二极管实物和图形符号除了上述常见的特殊二极管之外，还有用于高频电路的变容二极管、激光二极管等，其中激光二极管在计算机上的光盘驱动器、激光打印机中的打印头、条形码扫描仪、激光测距、激光医疗、光通信、激光指示等小功率光电设备中得到了广泛的应用。

3.变容二极管变容二极管与普通二极管不同的是其结电容的大小随反向偏压的增加而减小特别明显，因此，变容二极管使用时要反向偏置，其符号如图1.22(a)所示，图(b)是某种变容二极管的特性曲线。

(a)图形符号(b)C-U特性曲线图1.22 变容二极管变容二极管主要应用于高频电子线路中的电子调谐、调频、自动频率控制等电路中。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有电流通过时发光的特性。

LED广泛应用于照明、显示、通信等领域，具有高效、长寿命、低功耗等优点。

本文将详细介绍LED的工作原理及其相关知识。

一、LED的结构LED的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中掺入了杂质，使其富余正电荷，称为“空穴”；N型半导体中掺入了杂质，使其富余负电荷，称为“电子”。

当P型和N型半导体通过PN结构连接时，形成为了一个电子从N型半导体流向P型半导体的通道。

二、LED的发光原理当外加正向电压时，P型半导体的空穴和N型半导体的电子会在PN结附近的耗尽层相遇，发生复合。

在这个过程中，能量会以光的形式释放出来，产生发光现象。

发光的颜色与LED所使用的半导体材料的能带结构有关。

三、LED的发光颜色LED的发光颜色由半导体材料的能带结构决定。

常见的LED发光颜色包括红色、绿色、蓝色和白色等。

不同的半导体材料具有不同的能带结构，因此可以发射不同颜色的光。

四、LED的工作电压和电流LED的工作电压和电流是其正常工作的重要参数。

通常情况下，LED的工作电压在2V至4V之间，工作电流在5mA至20mA之间。

超过这些电压和电流范围，LED可能会受到损坏。

五、LED的亮度和发光效率LED的亮度和发光效率是其性能的重要指标。

亮度指LED单位面积上的光通量，通常以流明（lm）为单位。

发光效率指LED单位电能转化为光能的效率，通常以流明/瓦（lm/W）为单位。

LED的亮度和发光效率与其材料、结构和工艺等因素有关。

六、LED的寿命LED的寿命是指其在正常工作条件下能够保持一定亮度的时间。

LED的寿命受到多种因素的影响，包括电流、温度、湿度等。

通常情况下，LED的寿命可以达到几万小时以上。

七、LED的驱动电路LED的驱动电路主要包括电流驱动和电压驱动两种方式。

电流驱动是通过控制电流大小来控制LED的亮度；电压驱动是通过控制电压大小来控制LED的亮度。

led结构及原理LED（Light Emitting Diode）是一种使用半导体材料发光的电子元件。

它具有高亮度、长寿命和低能耗等特点，在照明、显示和通信等领域广泛应用。

本文将重点介绍LED的结构及其工作原理。

一、LED的结构LED的结构由多种材料组成，包括导电材料、半导体材料和绝缘材料。

基本的LED结构如下：1. n型半导体层：它由杂质掺杂的硅、锗或其他半导体材料构成。

这一层的特点是多余的自由电子，即负电荷。

2. p型半导体层：它由另一种杂质掺杂的半导体材料构成，这一层的特点是多余的空穴，即正电荷。

3. P-N结：n型和p型半导体层之间形成p-n结，形成了一个电子流的截止点。

这个结构叫做二极管。

4. 金属引线：用于连接LED与电路。

二、LED的工作原理LED的工作原理基于半导体材料的特性，涉及到电子能级和载流子的形成。

1. 能带结构：在半导体中，存在价带和导带。

价带是电子可能处于的最高能级，导带是电子可能处于的较低能级。

两者之间的带隙是禁带。

2. 载流子形成：当外加电压施加在LED上时，电子从n型半导体向p型半导体流动，形成自由电子。

同时，在p型半导体层中，空穴也开始移动。

3. 电子复合：当电子和空穴在P-N结相遇时，发生电子复合。

这个过程中，电子释放出能量，以光的形式辐射出去。

这就是LED发光的原理。

三、LED的优势LED作为一种光源具有多个优势：1. 高亮度：LED具有高亮度和高对比度，使其成为照明和显示领域的理想选择。

2. 长寿命：LED寿命长，通常可达到数万小时以上。

相对于传统的白炽灯泡和荧光灯管，LED更加耐用。

3. 低能耗：LED能够转换电能为光能的效率较高，相比传统光源节能可达80%以上。

4. 超快开启时间：LED开启时间非常短，无需预热即可瞬间点亮。

5. 环保：LED不含有汞等有害物质，对环境友好。

四、LED的应用领域由于其特点，LED在多个领域有着广泛的应用，包括但不限于：1. 照明领域：LED被广泛应用于室内照明、道路照明、汽车照明等。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有高效节能、长寿命、快速响应等特点，被广泛应用于照明、显示、通信等领域。

LED的工作原理是基于半导体材料的特性，下面将详细介绍LED的工作原理。

1. PN结：LED是由P型半导体和N型半导体通过PN结连接而成。

P型半导体中的杂质掺入了具有电子空穴对的三价元素，如硼（B），形成P型材料；N型半导体中的杂质掺入了具有自由电子的五价元素，如磷（P），形成N型材料。

PN结的形成使得P区的空穴和N区的自由电子发生扩散，形成空间电荷区。

2. 能带结构：PN结的形成导致了能带结构的改变。

在P型半导体中，价带（能量较低的电子轨道）被空穴占据，而导带（能量较高的电子轨道）没有电子；在N型半导体中，导带被电子占据，而价带没有电子。

PN结的空间电荷区中，由于P区的空穴和N区的自由电子发生复合，形成势垒，使得PN结两侧的能带结构发生弯曲。

3. 正向偏置：当在PN结上施加正向电压时，即将P端连接到正电压，N端连接到负电压，使得P端电势高于N端。

这样，势垒的高度减小，空间电荷区变窄，空穴和自由电子更容易通过势垒层，发生复合。

在复合的过程中，空穴和自由电子释放出能量，以光的形式发射出来，形成可见光。

4. 发光机制：LED的发光机制主要有复合发光和注入发光两种。

在复合发光机制中，空穴和自由电子在PN结的空间电荷区内发生复合，释放出能量，以光的形式发射出来。

在注入发光机制中，当正向电压施加到PN结时，电子从N区注入到P区，空穴从P区注入到N区，当电子和空穴再次结合时，能量以光的形式发射出来。

5. 发光颜色：LED发光的颜色取决于半导体材料的能带宽度和能带间隙。

常见的LED颜色有红色、绿色、蓝色等。

红色LED使用的半导体材料一般是砷化镓（GaAs）；绿色LED使用的半导体材料一般是磷化镓（GaP）；蓝色LED使用的半导体材料一般是氮化镓（GaN）。

LED灯的工作原理与结构一、LED灯的介绍1.1 LED的概念及应用1.2 LED灯的优势与发展前景二、LED灯的工作原理2.1 PN结2.2 能带理论2.3 当前注入与辐射发光机制三、LED灯的结构3.1 发光二极管结构3.2 LED灯的封装材料与类型四、LED灯的工作环路4.1 电路结构4.2 电流限制与稳压4.3 驱动方式的区分与选择五、LED灯的工作特性5.1 电压与电流特性5.2 发光效率与光谱特性5.3 寿命与可靠性六、LED灯的应用场景6.1 家庭照明6.2 汽车照明6.3 商业照明6.4 智能显示屏七、LED灯的未来发展趋势7.1 高功率与高亮度LED7.2 多色与全彩LED7.3 智能化与可控性提升LED灯已逐渐成为现代照明领域的主流产品。

本文将详细探讨LED灯的工作原理与结构，并对LED灯的特性、应用场景以及未来发展趋势进行分析。

一、LED灯的介绍LED（Light Emitting Diode）即发光二极管，是一种将电能直接转换为光能的电子器件。

由于其高效节能、环保无污染等优势，LED灯在照明、显示等领域得到广泛应用。

LED灯具有长寿命、高亮度、低能耗等特点，是传统照明产品的理想替代品。

1.1 LED的概念及应用发光二极管（LED）是一种能够发出可见光的半导体器件。

其工作原理是通过在具有特殊结构的半导体材料中注入电流来实现。

同时，LED也具备单向导电性，只有在正向电压作用下才能发光。

由于LED灯具有高亮度、低能耗和长寿命等特点，因此被广泛应用于照明、室内外显示屏、交通信号灯、汽车照明等领域。

1.2 LED灯的优势与发展前景LED灯相较传统的白炽灯和荧光灯具有许多优势。

LED灯具有高能效、低能耗、高亮度以及长寿命的特点。

LED灯的发展也得到了政府和社会的支持，相应的政策和法规也对其发展起到了推动作用。

二、LED灯的工作原理2.1 PN结LED灯是基于PN结的半导体器件。

PN结由N型半导体和P型半导体的交界处组成。

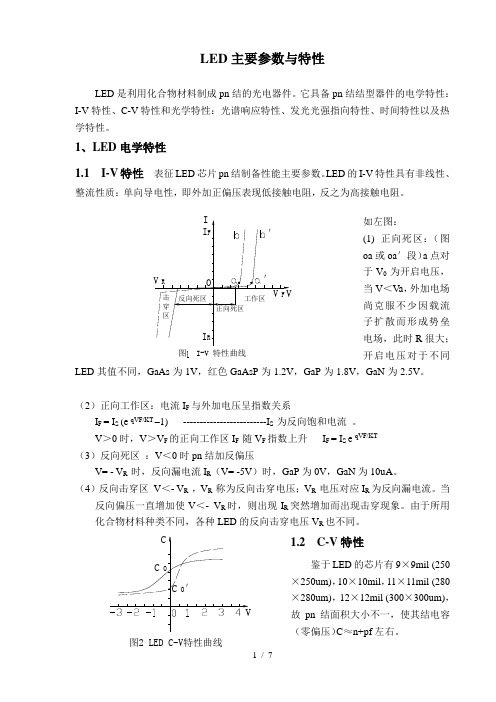

LED 主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。

它具备pn 结结型器件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。

1、LED 电学特性1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。

LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。

如左图：(1) 正向死区：（图oa 或oa ′段）a 点对于V 0 为开启电压，当V ＜Va ，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同，GaAs 为1V ，红色GaAsP 为1.2V ，GaP 为1.8V ，GaN 为2.5V 。

（2）正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qVF/KT –1) -------------------------I S 为反向饱和电流 。

V ＞0时，V ＞V F 的正向工作区I F 随V F 指数上升 I F = I S e qVF/KT （3）反向死区 ：V ＜0时pn 结加反偏压V= - V R 时，反向漏电流I R （V= -5V ）时，GaP 为0V ，GaN 为10uA 。

（4）反向击穿区 V ＜- V R ，V R 称为反向击穿电压；V R 电压对应I R 为反向漏电流。

当反向偏压一直增加使V ＜- V R 时，则出现I R 突然增加而出现击穿现象。

由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。

1.2 C-V 特性鉴于LED 的芯片有9×9mil (250×250um)，10×10mil ，11×11mil (280×280um)，12×12mil (300×300um)，故pn 结面积大小不一，使其结电容（零偏压）C ≈n+pf 左右。

LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用(一)、LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光。

假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg(mm)式中Eg 的单位为电子伏特(eV)。

若能产生可见光(波长在380nm紫光~780nm红光)，半导体材料的Eg应在3.26~1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

(二)、LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

(2)最大正向直流电流IFm:允许加的最大的正向直流电流。

超过此值可损坏二极管。

(3)最大反向电压VRm:所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏。

LED工作原理LED（Light Emitting Diode）是一种半导体发光器件，具有高效节能、长寿命、快速响应和环保等特点，被广泛应用于照明、显示、通信和传感等领域。

LED的工作原理是基于半导体材料的特性，通过电流的注入和复合实现电能到光能的转换。

LED的工作原理可以分为两个方面，即电子学原理和光学原理。

1. 电子学原理：LED是一种二极管，由P型半导体和N型半导体组成。

当外加正向电压时，电子从N型半导体区域注入到P型半导体区域，同时空穴从P型半导体区域注入到N型半导体区域。

在P-N结附近，电子和空穴发生复合，释放出能量。

这个能量的释放过程就是LED发光的原理。

2. 光学原理：LED内部的半导体材料通常是直接带隙半导体，当电子和空穴复合时，能量以光子的形式释放出来。

这些光子在半导体材料内部经过反射和折射，最终从材料表面逸出，形成可见光。

LED的发光颜色取决于半导体材料的种类和组分。

LED的发光效率较高，主要原因有以下几个方面：1. 直接发光：LED是直接将电能转换为光能，没有热能的损耗，相比传统的光源如白炽灯和荧光灯，LED的发光效率更高。

2. 窄带发光：LED发出的光是单色光，不需要通过滤光片进行颜色调节，因此能够更高效地利用能量。

3. 低能量损耗：LED的工作电压较低，能够以较小的能量损耗实现高亮度的发光效果。

4. 长寿命：LED具有较长的使用寿命，普通可达数万小时，远远超过传统光源。

LED的亮度可以通过控制电流的大小来调节，普通使用恒流驱动电路来保证LED的稳定工作。

此外，LED还可以通过PWM（脉冲宽度调制）技术来实现调光。

LED的应用非常广泛，包括但不限于以下几个方面：1. 照明：LED照明已成为节能环保的主流选择，广泛应用于室内照明、路灯、汽车前照灯等领域。

2. 显示：LED显示屏具有高亮度、高对照度和快速响应的特点，被广泛应用于电视、手机、电子标牌等设备。

3. 通信：LED还可以用于光通信领域，通过调制LED的亮度来传输信息。

半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N 区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏。
