消防泵规格及参数含义
消防泵是一种用于灭火系统中的关键设备，其规格和参数的选择对于消防工程
的设计和实施非常重要。
以下是一些常见的消防泵规格及参数含义的解释：
1. 流量：流量是指消防泵能够每分钟输送的水量，常用单位是升/分钟或立方
米/小时。
合适的流量选择要根据建筑物的类型、大小和消防系统的需要来确定。
2. 扬程：扬程是指消防泵能够将水抬升的高度，常用单位是米。
扬程的选择需
要考虑到建筑物的高度、管道阻力和喷水装置的要求等因素。
3. 压力：压力是指水泵所产生的压力大小，常用单位是帕斯卡（Pa）或巴（bar）。
消防泵的压力要能够满足消防系统喷水装置的需要，保证水能够达到目
标区域。
4. 功率：功率是指消防泵的电机或发动机输出的能量大小，常用单位是千瓦（kW）或马力（hp）。
合适的功率选择要考虑到消防泵的工作负荷和效率等因素。
5. 进出口口径：消防泵的进出口口径是指泵体进出水的管道口径。
合适的口径
选择要与消防系统的管道口径相匹配，以保证水流畅通和灭火效果。
以上是消防泵规格及参数含义的简要解释。
在实际应用中，需根据消防系统的
特点和需求综合考虑，选择适合的规格和参数，以确保消防泵的正常工作和灭火效果的达到。
向建筑物内的管道输送水，使其获得充足的压力水源的消防泵，起到了重要的作用，用以解决对高层灭火困难或因建筑物内部给水管道因水的压力低造成供水不足，以及室内无法供水和间断供水的情况。
今天我们就来给大家科普一下它的规格型号相关内容。
消防泵的型号是由泵特征代号、主参数、用途特征代号、辅助特征代号及企业自定义代号等5个部分构成的。
顺序就是由以上的顺序进行排列。
泵特征代号包括了CB、JB、HB、TB等等，分别代表了是车用消防泵、手抬机动消防泵、船用消防泵、其他用消防泵。
而主参数就是代表着以下的公式：(压力/流量)10×额定压力/额定流量。
而用途特征代号就包括了有：W、G、P；分别是代表着以下的意思：稳压、供水、供泡沫液。
接着就是第四位和第五位代号，辅助特征代号，也就是区分它是普通水泵、深井泵还是潜水泵。
其中普通水泵是没有代号的，而深井泵的代号是J，潜水泵的代号则是Q。
而第五位代号，也就是消防泵的企业自定义代号。
因而，大家在看一个消防泵型的时候，需要对它的排位直接分开，一个个代号进行区别。
例如：XBD7.0/10-DL.
XB--表示消防泵组。
D--表示电机带动。
7.0--表示额定压力为0.7Mpa。
DL--表示为DL型改型。
消防泵型号参数解读一、概述消防泵是指用于送水灭火的泵，是消防设施中的重要组成部分。
根据不同的使用场景和需求，消防泵型号参数也各有不同。
本文将就消防泵型号参数进行解读，以帮助用户更好地了解消防泵的性能和选择适合的型号。
二、消防泵型号参数的分类1. 流量参数流量参数是指消防泵单位时间内输出的水流量，通常以立方米/小时或升/分钟为单位。
消防泵的流量参数直接关系到其灭火效果，一般来说，流量越大，消防泵的灭火效果就越好。
消防泵的流量参数会因不同型号、不同厂家而有所差异，用户在选择时应根据具体需求进行合理选择。
2. 扬程参数扬程参数是指消防泵能够提供的水的流动压力，通常以米为单位。
扬程参数直接影响水的输送距离和高度，较大的扬程参数意味着消防泵可以输送水的距离和高度更大。
用户在选择消防泵时，需要根据需要输送水的距离和高度来选择合适的扬程参数。
3. 功率参数功率参数是指消防泵的电机功率，通常以千瓦或马力为单位。
消防泵的功率参数直接关系到其工作效率和耗能情况，通常来说，功率越大，消防泵的工作效率就越高。
但是过大的功率也会增加能耗，因此在选择时需要进行合理的权衡。
4. 型号参数型号参数是指消防泵的具体型号，不同型号的消防泵在流量、扬程、功率等方面可能会有所不同。
用户在选择消防泵时，需要根据具体的使用场景和需求来选择合适的型号参数。
5. 材质参数材质参数是指消防泵的主要材料，包括泵体、叶轮、轴等部件的材质。
消防泵的材质直接关系到其耐腐蚀性、耐磨性和使用寿命，用户在选择消防泵时需要根据具体的使用环境来选择合适的材质参数。
三、消防泵型号参数的选择在选择消防泵型号参数时，用户需要根据具体的使用场景和需求来进行合理选择。
首先需要确定所需的流量、扬程和功率等参数，然后根据具体的型号和材质来选择合适的消防泵。
用户还需要考虑消防泵的品牌、售后服务、性能稳定性等因素，以确保所选消防泵的质量和可靠性。
四、结语消防泵型号参数是选择消防泵时需要重点关注的内容，用户需要根据具体需求和实际情况来进行合理选择。

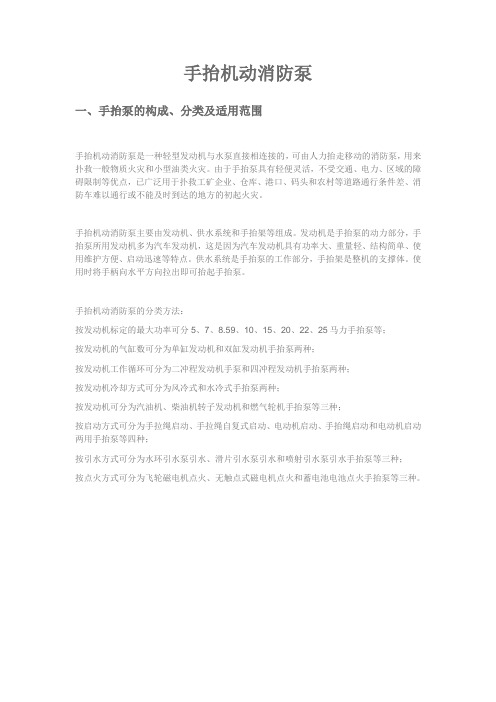

手抬机动消防泵一、手抬泵的构成、分类及适用范围手抬机动消防泵是一种轻型发动机与水泵直接相连接的，可由人力抬走移动的消防泵，用来扑救一般物质火灾和小型油类火灾。
由于手抬泵具有轻便灵活，不受交通、电力、区域的障碍限制等优点，已广泛用于扑救工矿企业、仓库、港口、码头和农村等道路通行条件差、消防车难以通行或不能及时到达的地方的初起火灾。
手抬机动消防泵主要由发动机、供水系统和手抬架等组成。
发动机是手抬泵的动力部分，手抬泵所用发动机多为汽车发动机，这是因为汽车发动机具有功率大、重量轻、结构简单、使用维护方便、启动迅速等特点。
供水系统是手抬泵的工作部分，手抬架是整机的支撑体。
使用时将手柄向水平方向拉出即可抬起手抬泵。
手抬机动消防泵的分类方法：按发动机标定的最大功率可分5、7、8.59、10、15、20、22、25马力手抬泵等；按发动机的气缸数可分为单缸发动机和双缸发动机手抬泵两种；按发动机工作循环可分为二冲程发动机手泵和四冲程发动机手抬泵两种；按发动机冷却方式可分为风冷式和水冷式手抬泵两种；按发动机可分为汽油机、柴油机转子发动机和燃气轮机手抬泵等三种；按启动方式可分为手拉绳启动、手拉绳自复式启动、电动机启动、手抬绳启动和电动机启动两用手抬泵等四种；按引水方式可分为水环引水泵引水、滑片引水泵引水和喷射引水泵引水手抬泵等三种；按点火方式可分为飞轮磁电机点火、无触点式磁电机点火和蓄电池电池点火手抬泵等三种。
二、手抬泵的使用一．新手抬泵的拆封试车1．新的手抬泵启封后，首先应认真阅读理解说明书，并根据说明书检查各种配件是否齐全等。
2．有些型号的手抬泵，装箱是将空气滤清器拆下装在工具包内的，启封后应将空气滤清器装在化油器上。
3．新手抬泵出厂时，应将油箱内的汽油和油底壳中的机油均放尽。
4．在配制混合燃料时，添加的机油必须符合牌号的要求，不得用劣质机油代替。
5．电启动的手抬泵，应先给蓄电池加注电解液。
6．应检查气缸内压缩是否良好，然后将火花塞、火花帽清洗干净。
消防泵参数表
消防泵的参数有很多，比如型号、流量、扬程、功率等，以下是部分消防泵参数的详细信息：
1. /5-50DL消防泵：流量为³/h，扬程为50m，功率为。
2. /20-125消防泵：流量为³/h，扬程为125m，功率为22KW。
3. XBD40/16-160消防泵：流量为40m³/h，扬程为160m，功率为45KW。
此外，还有一些型号的消防泵参数如下：
1. /5-50DL消防泵：流量Q=4m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率。
2. /5-50DL消防泵：流量Q=6m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率。
3. /5-50DL消防泵：流量Q=8m³/h，扬程H=50m，转速n=1480r/min，功率P=11KW，配用功率13Kw。
4. /5-50DL消防泵：流量Q=10m³/h，扬程H=50m，转速n=1480r/min，功率P=15KW，配用功率18Kw。
5. /5-50DL消防泵：流量Q=12m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率22Kw。
6. /5-50DL消防泵：流量Q=14m³/h，扬程H=50m，转速n=1480r/min，功率P=22KW，配用功率26Kw。
7. /5-50DL消防泵：流量Q=16m³/h，扬程H=50m，转速n=1480r/min，功率P=26KW，配用功率30Kw。
如需更多消防泵参数信息，可以查阅相关资料或咨询相关厂商。
手抬机动消防泵一．主要技术参数1．发动机●型式：强制风冷，四冲程，OHV25○斜置，单缸●缸径*行程：88*64●压缩比：8：1●最大功率及转速KW（r/min）:8.8/3600●最大扭矩及转速N.M(r/min):26.5/2500●点火方式：晶体管点火●启动方式：自回式手拉绳启动、电启动2．水泵●型式：单级离心泵●流量：30㎡/h●扬程：50m●引水方式：滑片真空泵引水●最大自吸深度：7m●引水时间：7m吸深时≤30秒●进水口径：Ф65mm●出水口径：Ф65mm●外形尺寸：630*590*525 mm二、结构简介该手抬机动消防泵是汽油机、单级离心泵、滑片泵自吸引水装置、手抬机架、晶体点火系统等部分组成，并配备了出水管和水枪等必要的附件。
汽油机由机体、曲柄连杆机构、配气机构、调速器燃料供给系统、点火系统、冷却系统等组成。
发动机采用重力供油法，油箱的安装位置高于化油器，汽油从油箱内经滤油杯被吸入化油器，与来自空气滤清器的新鲜空气相混合并雾化以形成可燃合气，然后被吸入气缸。
点火方式采用晶体管点火。
发动机的冷却采用强制风冷，空气经飞轮风扇后压力增高，然后经导风罩将冷却风吹向缸头及缸体的散热扯进行强制冷却。
水泵为单级离心泵。
采用滑片真过分泵引水，叶轮以右旋内螺纹直接装在发动机输出轴端，曲轴带动水泵叶轮旋转。
出水阀由阀体、螺杆、手轮、阀门、密封圈等组成。
手轮逆时针旋转时，螺杆向上旋出，由于叶轮旋转，高压水就会顶起阀门通过出水管排出。
反之，手轮顺时针旋转时，螺杆向下旋时压住阀门，使阀门关闭，停止出水。
三、安全细则为了您和他人的幸福，避免发生人身伤亡、火灾或爆炸事故。
请您遵守下列安全细则。
2．发动机在工作过程中废气中含有CO和CH化合物（含量在排放标准之内），为了避免造成中毒死亡事故，应严禁此消防泵在通风不良的室内、井下等场地动转。
3．消防泵动转时，不得向油箱加油。
加油时最好在露天和通风良好的地方。
加油过程中，不允许有油溢出，若溢出，在发动机起动前必须将油渍清除干净。
•JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质黄铜及铝合金制成，抗腐蚀性强、重量轻、易于搬运。
2：引水器核心部件采用航天材料（高耐磨）制作、数控加工，具有引水快经久耐用。
3：操作简单：本企业生产的消防泵全部采用快速接头连接方式；安装引水管时间为1秒钟、可在160度范围内任意快速安装进水管。
4：扬程高：根据泵的型号（扬程在55-95米内）多种选择。
5：采用进口发动机、柴油发动机供选择；具有功率强劲、运转稳定，启动快捷，故障率低等优点。
JPQ-4.5/9-13型手抬机动泵是采用国产、进口高效汽油机与浙江省江山宇安消防救生装备器材厂生产的单级离心水泵配套制造的，并安装本厂有发明专利的快速接口。
具有结构紧凑、启动方便、出水迅速、油耗低、重量轻、工作可靠等特点。
对于狭路、深巷及消防车辆不能通行场所，更具有独特灵活机动的优点，是消防部队、专职消防队、森林消防队、城镇、农村、工矿企业、义务消防队扑救一般物质火灾及小型油类火灾的理想设备.•9马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤40kg;最大输出功率: Maxinmum Torque: 9马力/3600转/分钟;起动方式: Way Of Starting : 手起动水泵额定流量 : At Rated Pressure: ≥540L/min;水泵引水时间 : Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 50m水泵最大压力： max pressure of pump: 0.5mp•10马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤43kg;最大输出功率: Maxinmum Torque: 10马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Pressure: ≥580L/min;水泵引水时间: Priming Time : ≤12s水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 60m水泵最大压力： max pressure of pump:0.55mp•11马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤45kg;最大输出功率: Maxinmum Torque: 11马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Press ure: ≥600L/min;水泵引水时间: Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump:62m水泵最大压力： max pressure of pump:0.56mp12马力消防泵•外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤45kg;最大输出功率maxinmum Torque: 12马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥620L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump: 65m水泵最大压力：max pressure of pump:0.58mp13马力科技型消防泵•外形尺寸L×W×H: 600×600×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤58kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟;起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度pucation Head Max: 7m；水泵最大扬程：max head of pump: 70m水泵最大压力：max pressure of pump:0.6mp13马力消防泵•外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤48kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程: max head of pump:70m水泵最大压力：max pressure of pump:0.6mp13马力新式消防泵•外形尺寸L×W×H: 520×580×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:70m水泵最大压力：max pressure of pump:0.6mp15马力消防泵•外形尺寸L×W×H: 540×540×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 15马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥700L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:75m水泵最大压力：max pressure of pump:0.65mp20马力消防泵•外形尺寸: 800×680×680mm;水泵进水口 : Φ80mm;水泵出水口 : Φ65mm;整机重量: ≤70kg;最大输出功率 : 20马力/3600转/分钟起动方式: 手起动/电起动;水泵额定流量: ≥960L/min;水泵引水时间: ≤15s;水泵最大吸深度 : 7m；水泵最大扬程: 95m水泵最大压力: 0.85mp13马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动15马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥600L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率15马力/3760转/分钟;起动方式: 手起动/电起动•13马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动•20马力•JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质铝合金制成，抗腐蚀性强、重量轻、易于搬运。
2：引水器核心部件采用航天材料（高纳磨）制作、数控加工，具有引水快经久耐用（单向阀自抽真空）。
3：操作简单：采用快速接头连接方式；安装引水管时间为1秒钟、普通消防泵安装时间需要20-25秒之间;可在160度范围内任意快速安装进水管。
4：扬程高：（垂直总扬程在50-90米以上多种选择）。
5：采用国产一流的‘力帆’汽油发动机、本田发动机、柴油发动机供选择；具有功率强劲、运转稳定，启动灵活，故障率低等优点。
技术参数:外形尺寸（长×宽×高）：650×610×650毫米重量：≤80kg水泵参数：额定流量：960L/Min扬程：82m进水管口径：φ80mm出水管口径：φ65mm引水器参数：引水型式：滑片式最大吸深：７米引水时间：20Ｓ起动方式：手动和电动（手动为拉盘起动）进水口连接方式：内扣式汽油机参数：型号：本田（20匹）型式：双缸四冲程风冷汽油机缸径×行程：77×66×2mm活塞排量：620ml最大功率：20HP／3600转/分钟燃油箱容量：6.5升••JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质黄铜及铝合金制成，抗腐蚀性强、重量轻、易于搬运。
