altiumdesigner课程设计一、教学目标本课程的教学目标是让同学们掌握Altium Designer的基本功能和操作方法，能够运用该软件进行电子电路设计和PCB布局。

具体包括以下三个方面：1.知识目标：了解Altium Designer软件的发展历程、功能特点和应用领域；掌握软件的基本界面和操作方法，包括菜单栏、工具栏、工作区等；熟悉电子电路设计的基本原理和PCB布局的规范。

2.技能目标：能够独立完成电子电路图的设计和PCB布局；熟练使用软件的各种工具，如画图工具、布线工具、覆铜工具等；掌握电路仿真和信号分析的方法，验证电路性能。

3.情感态度价值观目标：培养同学们对电子技术的兴趣和热情，提高动手实践能力，培养创新精神和团队合作意识。

二、教学内容本课程的教学内容分为八个章节，具体安排如下：1.第一章：Altium Designer软件概述，介绍软件的发展历程、功能特点和应用领域。

2.第二章：Altium Designer基本操作，包括软件界面、菜单栏、工具栏和工作区的使用。

3.第三章：电子电路图设计，学习电路图的绘制方法、元器件的选型和参数设置。

4.第四章：PCB布局与设计，掌握PCB布局的规范、布线工具的使用和覆铜方法。

5.第五章：电路仿真与信号分析，学习电路仿真的原理和方法，分析电路性能。

6.第六章：项目实战，完成一个实际项目的电子电路设计和PCB布局。

7.第七章：电路板制作与焊接，了解电路板的制作过程，学习焊接技巧。

8.第八章：课程总结与拓展，回顾所学知识，探讨电子技术在实际应用中的前景。

三、教学方法本课程采用讲授法、案例分析法和实验法相结合的教学方法，具体安排如下：1.讲授法：讲解Altium Designer软件的基本功能、操作方法和电子电路设计原理。

2.案例分析法：分析实际项目案例，让学生深入了解电子电路设计和PCB布局的过程。

3.实验法：动手实践，让学生在实际操作中掌握软件的使用方法和技巧。

Altium Designer教程（有用的）原理图设计：1.面板的锁定状态:图钉按钮。

2.对多个项目进行管理，对已打开的的项目与项目面板上在工作区中链接。

选择【Save Design Workspace】或【Save Design Workspace As】命令。

3.自由文件选中按住鼠标左键，拖进项目文件即可。

4.系统参数（Preference）设置：常规5个分组框，启动框（要改），默认位置（要改），系统字体，常规，本地化设置；视图6个分组框，桌面设置，面板显隐时间设置（要改）；系统互联网更新（要改）；透明效果设置；导航参数设置；备份设置（要改）；项目面板视图参数设置。

5.原理图编辑器：显示（View）下拉工具栏（Toolbars）菜单中选中要显示的工具栏。

6.图纸参数设置：【Design】/【Document Options】或右键。

图纸大小（可改）。

图纸设计信息（可改），注意添加规则（Add as Rule）按钮涉及的参数是PCB布线规则的设置。

单位（Units）（可改）。

7.快速切换栅格命令：显示（View）和右键的栅格（Grids）设置。

8.原理图编辑器参数设置：【Tools】/【Schematic Preferences】，或【DXP】9.原理图设计放置元器件时，一定要注意元件封装的设定，以便于为PCB制板提供设计相应参数。

10.软件默认打开的库有两个：常用分立元器件库（Miscellaneous Device）和常用接插件库（Miscellaneous Connectors），加载元件库命令【Design】/【Add/Remove Library】。

11.在库中搜索元件时，打开搜索框，点击Advanced，Scope选项框中，选择Libraries on path （不然是在已安装的库中搜索），12.按空格，元件逆时针旋转90度。

按Ｘ键左右翻转，按Ｙ键上下翻转（注意按Ｘ、Ｙ时，元件要被选中并可拖动，不可静止，或者在元件附在光标上时翻转）。

Altium Designer 公共培训课程------加速您的与众不同A l t i u mC h i n a S u p p o r tT e a m§ 主要内容一、Altium Designer 一体化电子产品设计平台 二、3D PCB －迅速建模数字样机 三、集成库－规范管理设计元素 四、设计复用与管理 五、高效的布线功能六、基于FPGA 的软设计及设计同步A l t i u mC h i n a S u p p o r tT e a m§ 主要内容一、Altium Designer 一体化电子产品设计平台 二、3D PCB －迅速建模数字样机 三、集成库－规范管理设计元素 四、设计复用与管理 五、高效的布线功能六、基于FPGA 的软设计及设计同步A l t i u mC h i n a S u p p o r tT e a m企业研发面临四大挑战……(1) 资金流转周期(3) 团队协作(2) 产品差异(4) 流程瓶颈A l t i u mC h i n a S u p p o r tT e a m如果… …Schematic CaptureProgram DevicesDesign MGMTMCADPCB DesignDesign for MFG CAM Lib MgmtDoc MgmtDesign Verification 公司系统机械 CAD- 数据库信息挖掘- 设计数据的版本控制- PLM 系统集成S i n gl e Da t aM od e lS t e p- 实时3D 模型安全间距检测- 集成外壳设计模型u 理想的解决方案：统一的设计模型数据管理，减少人为设计风险- 多设计部门间的协同设计，缩短方案研发周期 - … …A l t i u mC h i n a S u p p o r tT e a m传统电子产品设计流程u 典型结果:-产品发布延期-产品发布功能不能完全满足市场要求技术规范原理图设计PCB LayoutFirmware 固件设计方案测试原型技术文件整理、归档A l t i u mC h i n a S u p p o r tT e a m如果… …u 理想的解决方案：–改变传统电子开发流程，突破固有设计阶段的流程节点限制；–减轻设计者的工作压力，加速新品研发、轻松抢占市场；技术规范方案测试原型原理图设计Firmware 固件设计PCB Layout技术文件整理、归档A l t i u mC h i n a S p p o r tT e a mALTIUM 创新电子开发平台A l t i u mC h i n a S u p p o r tT e a m主要内容§ 主要内容一、Altium Designer 一体化电子产品设计平台 二、3D PCB －迅速建模数字样机 三、集成库－规范管理设计元素 四、设计复用与管理 五、高效的布线功能六、基于FPGA 的软设计及设计同步A l t i u mC h i n a S u p p o r tT e a mAltium 解决方案－ECAD 与MCAD 集成遇到的问题§电子产品的外观越来越新颖§电子产品的结构越来越紧凑§电子产品的设计周期越来越短解决方案§采用STEP 格式，联接到结构设计软件§实时3D 规则检测，第一时间发现结构冲突问题§器件体方式，加快建模速度A l t i u mC h i n a S u p p o r tT e a mMCAD 3D 显示功能§可通过孔查看管脚§可以在3D 环境中对PCB 的过孔和焊盘进行访问A l t i u mC h i n a S u p p o r tT e a mECAD 与MCAD 集成－全面支持STEP 格式§允许用户去导入STEP 数据并在设计中使用器件模型。

Day11, Altium历史，以及产品介绍 (20 minutes)1.1Altium历史介绍 .............................................................................................. 1-11.2Altium Designer介绍...................................................................................... 1-21.3公司理念 ...................................................................................................... 1-6 2, DXP系统平台介绍 (5 minutes)2.1项目以及工作区介绍....................................................................................... 2-12.2DXP系统菜单............................................................................................... 2-103, Altium Designer 设计环境 (30minutes)3.1文档编辑器总览 .............................................................................................. 3-13.2 练习－Altium Designe 导航系统 ..................................................................... 3-4 4, Altium免费资源，支持及帮助中心(15 Minutes)4.1免费网络培训.................................................................................................. 4-14.2中文论坛......................................................................................................... 4-24.3网络培训中心及知识中心 ............................................................................... 4-84.4支持中心 .................................................................................................... 4-155, 从PROTEL到Altium Designer (30minutes)5.1Protel 99SE与Altium Designer ..................................................................... 5-15.2Protel 99SE 导入向导 .........................................................................................5.3 练习－导入99SE的DDB文件 ........................................................................ 5-96, 原理图编辑基础 (30 minutes)6.1视图命令......................................................................................................... 6-16.2选择 ................................................................................................................ 6-46.3其他鼠标行为.................................................................................................. 6-46.4练习－原理图编辑器基础 ............................................................................... 6-47, 原理图绘图工具以及电气连接工具 (20 minutes)7.1原理图绘图工具 .............................................................................................. 7-17.2 电气连接工具 ................................................................................................. 7-1 8, 创建第一张原理图（1 hour）8.1原理图编辑器工作区设置 ............................................................................... 8-18.2集成库概念介绍 .............................................................................................. 8-48.3库与元件的装载及浏览 ................................................................................... 8-48.4元件放置及原理图连线 ................................................................................... 8-48.5智能粘贴......................................................................................................... 8-48.6 设计复用.............................................................................................................. 9, 全局编辑（45 Minutes）9.1DXP数据编辑系统 ..............................................................................................9.2 全局编辑实例 ...................................................................................................... 10, 完成设计项目（45 Minutes）10.1多层次设计介绍 ...................................................................................................10.2构建完整的项目 ...................................................................................................10.3 元件标注11, 项目编译及验证（45 minutes）11.1设置设计编译选项 ........................................................................................ 11-111.2系统消息框及错误查找 ................................................................................. 11-312, 集成库概念介绍（45 minutes）12.1集成库模型介绍 ............................................................................................ 12-112.2Libpkg, intlib, dblib, svnlib库类型介绍 ......................................................... 12-11. Altium历史，以及产品介绍 (20 minutes)1.1 Altium历史介绍Altium(前身为Protel 国际有限公司)由Nick Martin 于1985 年始创于塔斯马尼亚州霍巴特，致力于开发基于PC 的软件，为印刷电路板提供辅助的设计。

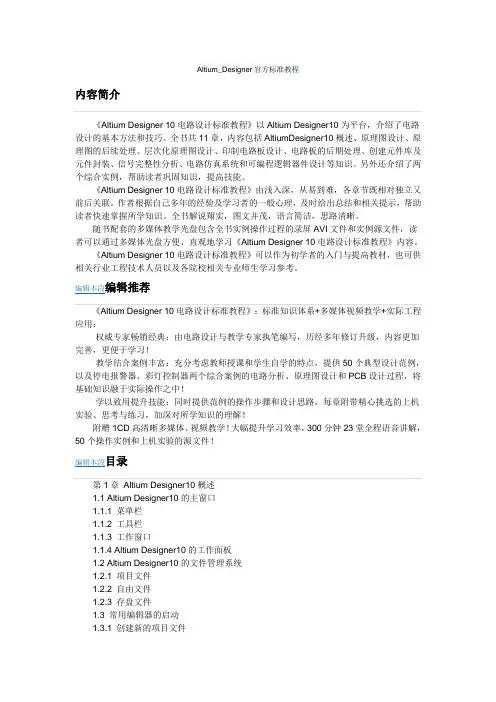

Altium_Designer官方标准教程内容简介《Altium Designer 10电路设计标准教程》以Altium Designer10为平台，介绍了电路设计的基本方法和技巧。

全书共11章，内容包括AltiumDesigner10概述、原理图设计、原理图的后续处理、层次化原理图设计、印制电路板设计、电路板的后期处理、创建元件库及元件封装、信号完整性分析、电路仿真系统和可编程逻辑器件设计等知识。

另外还介绍了两个综合实例，帮助读者巩固知识，提高技能。

《Altium Designer 10电路设计标准教程》由浅入深，从易到难，各章节既相对独立又前后关联。

作者根据自己多年的经验及学习者的一般心理，及时给出总结和相关提示，帮助读者快速掌握所学知识。

全书解说翔实，图文并茂，语言简洁，思路清晰。

随书配套的多媒体教学光盘包含全书实例操作过程的录屏AVI文件和实例源文件，读者可以通过多媒体光盘方便、直观地学习《Altium Designer 10电路设计标准教程》内容。

《Altium Designer 10电路设计标准教程》可以作为初学者的入门与提高教材，也可供相关行业工程技术人员以及各院校相关专业师生学习参考。

编辑本段编辑推荐《Altium Designer 10电路设计标准教程》：标准知识体系+多媒体视频教学+实际工程应用：·权威专家畅销经典：由电路设计与教学专家执笔编写，历经多年修订升级，内容更加完善，更便于学习！·教学结合案例丰富：充分考虑教师授课和学生自学的特点，提供50个典型设计范例，以及停电报警器、彩灯控制器两个综合案例的电路分析、原理图设计和PCB设计过程，将基础知识融于实际操作之中！·学以致用提升技能：同时提供范例的操作步骤和设计思路，每章附带精心挑选的上机实验、思考与练习，加深对所学知识的理解！附赠1CD高清晰多媒体、视频教学！大幅提升学习效率，300分钟23堂全程语音讲解，50个操作实例和上机实验的源文件！编辑本段目录第1章Altium Designer10概述1.1 Altium Designer10的主窗口1.1.1 菜单栏1.1.2 工具栏1.1.3 工作窗口1.1.4 Altium Designer10的工作面板1.2 Altium Designer10的文件管理系统1.2.1 项目文件1.2.2 自由文件1.2.3 存盘文件1.3 常用编辑器的启动1.3.1 创建新的项目文件1.3.2 原理图编辑器的启动1.3.3 PCB编辑器的启动1.3.4 不同编辑器之间的切换1.4 上机实验1.5 思考与练习第2章原理图设计2.1 原理图编辑器的界面简介2.1.1 主菜单栏2.1.2 工具栏2.1.3 工作窗口和工作面板2.2 原理图图纸设置2.3 原理图工作环境设置2.3.1 设置原理图的常规环境参数2.3.2 设置图形编辑的环境参数2.4 加载元件库2.4.1 元件库的分类2.4.2 打开Libraries选项区域2.4.3 加载和卸载元件库2.5 放置元件2.5.1 元件的搜索2.5.2 元件的放置2.5.3 元件位置的调整2.5.4 元件的排列与对齐2.5.5 元件的属性编辑2.6 元器件的删除2.7 使用图形工具绘图2.7.1 Drawing工具栏2.7.2 绘制直线2.7.3 添加贝塞尔曲线2.8 元件的电气连接2.8.1 用导线连接元件（Wire）2.8.2 总线的绘制(Bus)2.8.3 绘制总线分支线(Bus Entry)2.8.4 放置电气节点(Manual Junction) 2.8.5 放置电源和接地符号(Power Port) 2.8.6 放置网络标签(Net Label)2.8.7 放置输入/输出端口(Pon)2.8.8 放置忽略ERC测试点(No ERC) 2.8.9 放置PCB布线指示(PCB Layout) 2.9 操作实例2.9.1 单片机原理图2.9.2 开关电源电路设计2.9.3 声控变频器电路设计2.9.4 A/D转换电路设计2.9.5 实用门铃电路设计2.9.6 过零调功电路设计2.9.7 定时开关电路设计2.9.8 时钟电路设计2.10 上机实验2.11 思考与练习第3章原理图的后续处理3.1 在原理图中添加PCB设计规则3.1.1 在对象属性中添加设计规则3.1.2 在原理图中放置PCB Layout标志3.2 使用SCH Filter与Navigator面板进行快速浏览3.3 原理图的查错及编译3.3.1 原理图的自动检测设置3.3.2 原理图的编译3.3.3 原理图的修正3.4 打印与报表输出3.4.1 打印输出3.4.2 网络表3.4.3 基于整个项目的网络表3.4.4 基于单个原理图文件的网络表3.4.5 生成元件报表3.5 操作实例-20MHz8位VD转换电路3.6 上机实验3.7 思考与练习第4章层次化原理图的设计4.1 层次化原理图的设计方法4.1.1 自上而下的层次化原理图设计4.1.2 自下而上的层次化原理图设计4.2 层次化原理图之间的切换4.2.1 由顶层方块电路图切换到了原理图4.2.2 由子原理图切换到顶层原理图4.3 层次设计表4.4 操作实例——波峰检测电路的多通道原理图4.5 上机实验4.6 思考与练习第5章印制电路板设计5.1 PCB界面简介5.1.1 菜单栏5.1.2 工具栏5.2 电路板物理结构及环境参数设置5.2.1 电路板物理边框的设置5.2.2 电路板图纸的设置5.2.3 电路板的层面设置5.2.4 工作层面与颜色设置5.2.5 PCB布线框的设置5.2.6 “Preferences”（属性）的设置5.3 在PCB文件中导入原理图网络表信息5.3.1 设置同步比较规则5.3.2 导入网络报表5.3.3 原理图与PCB图的同步更新5.4 元件的布局5.4.1 自动布局约束参数5.4.2 元件的自动布局5.4.3 推挤式自动布局5.4.4 导入自动布局文件进行布局5.4.5 元件的手动布局5.5 电路板的布线5.5.1 设置PCB自动布线的规则5.5.2 设置PCB自动布线的策略5.5.3 电路板自动布线的操作5.5.4 电路板手动布线5.6 覆铜和补泪滴5.6.1 执行覆铜命令5.6.2 设置覆铜属性5.6.3 放置覆铜5.6.4 补泪滴5.7 操作实例5.7.1 USB鼠标电路PCB设计5.7.2 IC卡读卡器PCB设计5.8 上机实验5.9 思考与练习第6章电路板的后期处理第7章创建元件库及元件封装第8章信号完整性分析第9章电路仿真系统第10章可编程逻辑器件设计。

A l t i u m-D e s i g n e r学习文档教案资料(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--A l t i u m-D e s i g n e r学习文档大家安装并注册好Altium designer后的界面应该是这样的，然后可以开始进行学习了！一．新建工程在新建工程前要新建文件夹，本人就新建一个命名为“示例”，其中包括四个文件夹（sch，pcb，schlib，pcblib），sch是放原理图的，pcb是原理图生成封装图放的位置，schlib是原理图库，pcblib是存放封装图库的。

点击file选new - project，会弹出如下图的对话框，可以给工程命名（我就不改了），将工程存放到刚刚新建的文件夹“示例”中，点击ok就完成工程新建了，如图所示然后添加sch，pcb，schlib，pcblib四个项目到工程中去，右击工程明选择add new to project - schematic，再点击左上角保存按键保存，保存到开始新建的sch文件中，可以给sch原理图命名，同样的，右击工程明选择add new to project - pcb，再点击左上角保存按键保存，保存到开始新建的pcb文件中，可以给pcb图命名，接下来右击工程明选择add new to project - schemstic library再点击左上角保存按键保存，保存到开始新建的schlib文件中，可以给原理图库命名，最后右击工程明选择add new to project - pcb library再点击左上角保存按键保存，保存到开始新建的pcblib文件中，可以给封装图库命名，至此这个工程已经建成了，接下来就是画制原理图了。

二．画原理图在画图前，先讲两个快速入门的技巧右击原理图，出现手的形状，按住不放拖动可以移动整个图对于图形的缩放可以通过ctrl+滑轮或者按住滑轮上下移动鼠标我们先画简单一些的图，如下所示找到桌面上方如的图标，左边的是地，右边的是正极VCC，左键单击就选中图标然后再图上再次左击就会出现选中的图标，右击就取消了。

（2020年编辑）⾮常实⽤的Altium_Designer使⽤教程Altium Designer使⽤教程创建⼀个新的PCB⼯程在Altium Designer⾥，⼀个⼯程包括所有⽂件之间的关联和设计的相关设置。

⼀个⼯程⽂件，例如xxx.PrjPCB，是⼀个ASCII⽂本⽂件，它包括⼯程⾥的⽂件和输出的相关设置，例如，打印设置和CAM 设置。

与⼯程⽆关的⽂件被称为"⾃由⽂件"。

与原理图和⽬标输出相关联的⽂件都被加⼊到⼯程中，例如PCB，FPGA，嵌⼊式(VHDL)和库。

当⼯程被编译的时候，设计校验、仿真同步和⽐对都将⼀起进⾏。

任何原始原理图或者PCB的改变都将在编译的时候更新。

所有类型的⼯程的创建过程都是⼀样的。

本章以PCB⼯程的创建过程为例进⾏介绍，先创建⼯程⽂件，然后创建⼀个新的原理图并加⼊到新创建的⼯程中，最后创建⼀个新的PCB，和原理图⼀样加⼊到⼯程中。

作为本章的开始，先来创建⼀个PCB ⼯程：图6-1 PCB⼯程的创建1.选择File>>New>>Project>>PCB Project，或在Files⾯板的内New选项中单击Blank Project (PCB)。

如果这个选项没有显⽰在界⾯上则从System中选择Files。

也可以在Altium Designer软件的Home Page 的Pick a Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。

2. 显⽰Projects⾯板框显⽰在屏幕上。

新的⼯程⽂件PCB_Project1.PrjPCB已经列于框中，并且不带任何⽂件，如图6-1所⽰。

3.重新命名⼯程⽂件（⽤扩展名.PrjPCB），选择File>>Save Project As。

保存于您想存储的地⽅，在File Name中输⼊⼯程名Multivibrator.PrjPCB并单击Save保存。

xxxxx职业学院《Altium Designer》课程大纲适用专业：电子信息工程技术编制单位：信息与智能制造学院2020年9月25日《电子工程制图》教学大纲一、教学对象本大纲适用于本校电子信息工程技术专业的专科层次学习二、学分与学时学分：4 总学时:72三、课程模块类别及课程属性课程模块：专业基础课课程属性：专业必修课四、课程性质、任务和目的性质：Altium Designer 10 是一个一体化的电子产品开发系统，作为Protel系列软件的更新换代产品，Altium Designer 10是目前唯一一款能实现所有电路板级设计功能的软件。

任务：Altium Designer 10将设计流程、集成化PCB设计、可编程器件(如FPGA)设计和基于处理器设计的嵌入式软件开发功能整合在一起，具备同时进行PCB和FPGA设计以及嵌入式设计的能力，能实现将设计方案从概念转变为最终成品所需的全部功能。

在国内，Protel 系列软件已经拥有大量的用户群，Protel软件已成为国内电子设计人员必须掌握的基础工具之一。

作为Protel系列软件的最新版本，Altium Designer 10为用户提供了全线的设计解决方案。

综合了原理图绘制、电路仿真、PcB设计、设计规则检查、FPGA及逻辑器件设计等功能，为用户提供了全面的设计解决方案。

目的：本书共10章，深入浅出地介绍了在Altium Designer 10平台下进行原理图设计和PCB 设计的具体方法。

本书适合于AltiamDesigner6的初学者、有一定Protel早期版本使用经验的用户、从事电子线路设计的科技人员阅读使用，同时也可作为理工科各专业学习电路设计的本科生、研究生的教材或教学参考书五、主要先修与后续课程本课程无先修课程六、教学目的要求和主要内容（分章节）第一章电子线路CAD软件使用基础【目的要求】：掌握:1、Altisium Designer 10 的文件管理系统2、Altisium Designer 10 的主窗口了解:1、电子线路CAD的概念2、Altisium Designer 10 常用编辑器的启动【主要内容】：●电子线路CAD软件使用基础：Altisium Designer 10概述；AltisiumDesigner 10主窗口；Altisium Designer 10的文件管理系统；常用编辑器的启动；项目实训第二章电路原理图设计基础【目的要求】：掌握：1、绘制原理图的一般方法和步骤。

好用的Altium Designer 操作指南一、简介Altium Designer 是一款功能强大的电子设计自动化软件，可以帮助工程师进行PCB（Printed Circuit Board，印刷电路板）设计和开发。

它具有丰富的功能和工具，能够满足复杂电路设计的需求。

本文将从基础操作到高级功能，为大家详细介绍如何使用Altium Designer 这一强大的工具。

二、基础操作1. 安装和启动我们需要下载并安装Altium Designer 软件。

安装完成后，双击图标启动软件。

在启动界面，选择新建项目或打开现有项目，开始进行设计工作。

2. 创建新项目在新建项目时，需要设置项目名称、存储路径、项目类型等信息。

可以选择根据现有模板创建或者从头开始设计。

在创建完成后，可以添加原理图、PCB 文档等。

3. 绘制原理图在绘制原理图时，可以使用Altium Designer 提供的丰富符号库，进行组件的选取和连线的绘制。

通过快捷键和鼠标操作，可以高效完成整个原理图的设计工作。

4. PCB 设计将设计好的原理图转换为PCB，进行布线和连接。

Altium Designer提供了强大的三维设计模块，可以帮助工程师更直观地进行布局和布线的设计。

5. 元件库管理Altium Designer 提供了完善的元件库管理功能，可以根据需要添加、编辑和管理元件库，方便工程师在设计中的元件选取和使用。

6. 输出制造文件设计完成后，可以通过Altium Designer 生成Gerber 文件、钻孔文件等制造文件，用于PCB 制造和组装。

三、高级功能1. 仿真和分析Altium Designer 提供了强大的仿真和分析功能，可以对电路进行性能和稳定性分析，帮助工程师进行优化设计。

2. 版本控制设计过程中可能会有多个版本的修改和更新，Altium Designer 提供了版本控制功能，可以帮助工程师进行版本的管理和比较，保证设计的完整性和一致性。
