暖通空调系统设计方法与步骤共40页文档

暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。

第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。

第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。

第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。

第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。

第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。

第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。

第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。

第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。

第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。

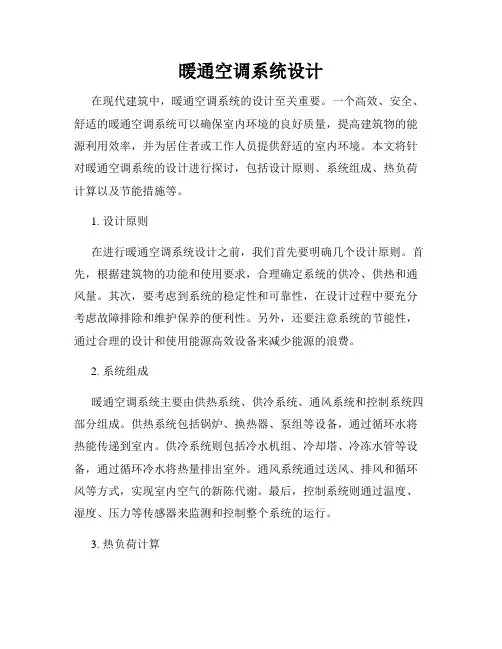

暖通空调系统设计在现代建筑中，暖通空调系统的设计至关重要。

一个高效、安全、舒适的暖通空调系统可以确保室内环境的良好质量，提高建筑物的能源利用效率，并为居住者或工作人员提供舒适的室内环境。

本文将针对暖通空调系统的设计进行探讨，包括设计原则、系统组成、热负荷计算以及节能措施等。

1. 设计原则在进行暖通空调系统设计之前，我们首先要明确几个设计原则。

首先，根据建筑物的功能和使用要求，合理确定系统的供冷、供热和通风量。

其次，要考虑到系统的稳定性和可靠性，在设计过程中要充分考虑故障排除和维护保养的便利性。

另外，还要注意系统的节能性，通过合理的设计和使用能源高效设备来减少能源的浪费。

2. 系统组成暖通空调系统主要由供热系统、供冷系统、通风系统和控制系统四部分组成。

供热系统包括锅炉、换热器、泵组等设备，通过循环水将热能传递到室内。

供冷系统则包括冷水机组、冷却塔、冷冻水管等设备，通过循环冷水将热量排出室外。

通风系统通过送风、排风和循环风等方式，实现室内空气的新陈代谢。

最后，控制系统则通过温度、湿度、压力等传感器来监测和控制整个系统的运行。

3. 热负荷计算热负荷计算是暖通空调系统设计的重要一环，它直接影响到系统的供冷和供热的负荷。

热负荷计算需要考虑建筑物的外墙、窗户、楼顶、地面以及建筑材料的导热系数等因素。

此外，还需要根据室内人员数量、照明设备、电脑等设备的热产生量，来确定空调的冷热能需求。

4. 节能措施为了提高空调系统的能源利用效率，我们可以采取一系列节能措施。

首先，可以选择高效的供冷和供热设备，如采用变频调速技术的冷水机组和控制阀，以降低能耗。

其次，可以通过隔热材料和采光设备来减少冷热能的损失和室内温度的波动。

另外，根据实际需求合理调整温度和湿度，避免能源浪费。

最后，利用可再生能源、余热回收和地源热泵等技术手段，进一步提高系统的能源利用效率。

综上所述，暖通空调系统的设计是建筑物功能和使用要求的重要反映，也是保障室内舒适度和能源利用效率的关键。

暖通空调设计说明书⼟⽊建筑学院课程设计（论⽂）说明书课程名称：《暖通空调2》课程设计设计题⽬：空调通风系统设计专业：建筑环境与设备⼯程班级：2010-1 设计⼈：指导教师：2014年1 ⽉10⽇课程设计任务书专业（⽅向）：建筑环境与设备⼯程班级：2010-1学⽣姓名：学号：⼀、课程设计题⽬：空调通风系统设计⼆、原始资料：（1）夏季室外设计参数：空调室外计算温度34.8℃，湿球温度27℃，室外风速2.8m/s；（2）夏季室内设计参数：空调室内计算温度26±2℃，相对湿度60±10℃：（3）设计地区：济南。

三、设计应解决下列要问题：空调通风系统设计：（1）负荷计算；（2）⽅案确定；（3）⽓流组织计算；（4）管道⽔⼒计算；（5）设备及附件选择；（6）保温计算；（7）消声减震处理；(8)施⼯图的绘制。

四、设计图纸：（1）空调风管平⾯布置图1张；（2）空调⽔管平⾯布置图1张；（3）空调⽔管系统布置图1张。

五、命题发出⽇期：2013.12.23 设计应完成⽇期：2014.1.10设计指导⼈（签章）：系主任（签章）：⽇期：年⽉⽇指导教师对课程设计评语指导教师（签章）：系主任（签章）：⽇期：年⽉⽇⽬录⽬录 (1)第1章⼯程概况和原始资料 (3)1.1 ⼯程概况 (3)1.2 原始资料 (3)1.2.1 室外⽓象参数 (3)1.2.2 室内设计参数 (3)1.2.3 围护结构参数 (4)第2章负荷计算 (4)2.1 冷负荷理论依据 (4)2.2 冷负荷计算 (7)2.3 热负荷计算 (7)2.4 湿负荷计算 (8)第3章空调⽅案的确定 (8)3.1 空调系统的布置⽅式 (8)3.2 ⽔系统的布置⽅式 (9)第4章房间的空⽓处理⽅案及送风量的确定 (11)4.1 风机盘管加新风系统 (11)4.2 末端设备的选型原则 (12)4.3 新风机组的选择 (14)第5章⽓流组织计算 (14)5.1 概述 (14)5.2 房间⽓流组织⽅式 (14)5.3 ⽓流组织计算和风⼝选择 (15)第6章⽔⼒计算 (18)6.1 通风管道设计和选择 (18)6.2 风管⽔⼒计算 (19)6.3 空调⽔系统的⽔⼒计算 (22)6.4 凝结⽔管配管 (25)第7章通风与防排烟设计 (25)7.1 通风设计 (25)7.2 防排烟设计 (26)第8章保温、消声及减振设计 (26)8.1 管道的保温设计 (26)8.2 噪声影响及采取的措施 (27)8.3 系统减振 (28)总结 (30)参考⽂献 (31)第1章⼯程概况和原始资料1.1⼯程概况济南市某⼚办公楼第⼆层，层⾼3.6m，总建筑⾯积为1225.52 m，包括8个化验室，1个办公室，1个休息室，2个卫⽣间。

暖通空调系统施工方案一、前言本文旨在提供一份完整的暖通空调系统施工方案，为建筑项目提供舒适的室内环境。

在施工方案中，将详细阐述设备选型、管道布置、布线等关键步骤，并提供施工流程及注意事项，以确保施工质量和工期。

二、设备选型1. 制冷设备选型在选择制冷设备时，需考虑建筑的总面积、所在地区的气候条件、使用场所的特殊要求等因素。

我们建议选择高效节能、可靠性较高的制冷设备，并确保其与建筑项目的整体设计风格协调。

2. 空调设备选型选择空调设备时，要综合考虑建筑物的楼层高度、使用功能和使用人数等因素。

同时，需根据使用场所的特点选择适当的末端设备，如风口、排风扇等。

三、管道布置1. 冷却水管道布置冷却水管道的布置应合理，保证水流的稳定和均匀。

管道的直径、长度和走向等应根据冷却负荷和水流量进行计算和选择，并遵循相关规范和标准。

2. 冷冻水管道布置冷冻水管道的布置应尽量缩短管道长度，减少压力损失和冷却效果下降。

同时，要注意管道与其他设备的安装间距，以确保施工的顺利进行。

四、布线1. 电气控制系统布线电气控制系统的布线应符合相关的电气设计规范，并确保线路与设备之间的连接正常可靠。

在布线时，要注意防止电磁干扰和线路过载等问题。

2. 信号线路布线信号线路的布线要避免与电源线路交叉，以减少信号干扰。

在布线过程中，要保持线路的整洁，并采用合适的保护措施，防止线路被外部因素损坏。

五、施工流程与注意事项1. 施工流程（1）项目准备：确定施工方案、设备采购、材料准备等。

（2）基础设施施工：管道、电缆等的敷设和连接。

（3）设备安装：安装制冷设备、空调设备等。

（4）管道连接与测试：进行管道的连接和系统的测试。

（5）电气系统安装与调试：安装电气设备，并进行测试和调试。

（6）系统调试与运行：对整个系统进行调试，确保正常运行。

2. 注意事项（1）施工过程中要保证安全，使用安全防护措施，遵循相关安全规范。

（2）严格按照施工图纸进行布置和连接，确保施工的准确性和一致性。

暖通空调工程设计1. 引言暖通空调系统在建筑工程中具有重要的作用，能够提供舒适的室内环境和良好的室内空气质量。

本文档将介绍暖通空调工程设计的基本要点和一些常见的设计考虑因素。

2. 暖通空调系统的基本组成暖通空调系统一般包括以下几个主要组成部分：•空调主机：包括冷水机组、风机盘管、地暖设备等。

•送风与排风系统：包括送风管道、排风管道、风口等。

•水系统：包括冷却水系统、热水系统等。

•控制系统：包括温控设备、湿度控制设备、风速控制设备等。

3. 暖通空调工程设计的步骤暖通空调工程设计一般需要经历以下几个步骤：3.1. 室内环境调研与设计目标确定在进行暖通空调工程设计之前，需要对建筑物进行详细的调研，了解建筑物的用途、使用人数、室内环境要求等。

同时需要确定设计目标，包括室内温度、相对湿度、新风量等。

3.2. 负荷计算与设备选型根据建筑物的使用情况和设计目标，进行负荷计算，确定所需的冷热负荷。

然后根据负荷大小选型适当的暖通空调设备，包括冷水机组、风机盘管等。

3.3. 管道与风管设计根据建筑物的布局和空调系统的需求，进行管道与风管的设计。

管道设计需要考虑冷却水系统和热水系统的供水与回水管道布置，风管设计需要考虑送风与排风系统的风管布置。

3.4. 控制系统设计根据设计目标，选用适当的温控设备、湿度控制设备和风速控制设备。

同时需要设计合理的控制逻辑和控制策略，实现室内环境的控制和调节。

3.5. 施工图纸绘制根据设计结果，绘制相应的施工图纸，包括设备安装图、管道布置图、风管布置图等，以便进行后续的施工工作。

4. 设计考虑因素在进行暖通空调工程设计时，需要考虑以下几个因素：•室内环境要求：根据建筑物的用途和使用人数，确定合理的室内环境要求，如温度、湿度、新风量等。

•节能与环保：选择节能高效的暖通空调设备，并采用合理的管道与风管布置，以提高系统的能效。

•维护与保养：设计合理的设备安装和管道布置，以方便后期的维护与保养工作。

暖通空調系統設計手冊目錄第一章設計參考規範及標準 5一、通用設計規範：5二、專用設計規範：5三、專用設計標準圖集：5第二章設計參數6一、商業和公共建築物的空調設計參數ASHRAE 6二、舒適空調之室內設計參數日本7三、新風量81、每人的新風標準ASHRAE 82、最小新風量和推薦新風量UK 93、各類建築物的換氣次數UK 94、各場所每小時換氣次數95、每人的新風標準UK 106、考慮節能的基本新風量（1/s人）(日本) 117、辦公室環境衛生標準日本118、民用建築最小新風量11第三章空調負荷計算15一、不同窗面積下，冷負荷之分佈% 15二、負荷指標（估算）（僅供參考）15三、空調冷負荷法估算冷指標。

空調冷負荷法估算冷指標（W/M2空調面積）見下表16四、按建築面積冷指標進行估算建築面積冷指標17五、建築物冷負荷概算指標香港18六、各類建築物鍋爐負荷估算W/M3℃19七、熱損失概算W/M3℃20八、冷庫冷負荷概算指標20第四章風管系統設計21一、通風管道流量阻力表211、縮伸軟管摩擦阻力表212、鍍鋅板風管摩擦阻力表21二、室內送回風口尺寸表241、風口風量冷量對應表242、不同送風方式的風量指標和室內平均流速ASHRAE 25三、室內風管風速選擇表251、低速風管系統的推薦和最大流速m/s 252、低速風管系統的最大允許速m/s 253、通風系統之流速m/s 26四、室內風口風速選擇表261、送風口風速262、以噪音標準控制的允許送風流速m/s 263、推薦的送風口流速m/s 274、送風口之最大允許流速m/s 275、回風口風速276、回風格柵的推薦流速m/s 287、百葉窗的推薦流速m/s 288、逗留區流速與人體感覺的關係289、頂棚散流器送風量2810、側送風口送風量29五、通風系統設計301、送風口佈置間距302、標準型號風盤所接散流器的尺寸表-辦公室313、散流器佈置314、空調房間允許最大送風溫差℃315、工藝性空氣調節空調房間允許最大送風溫差. 326、廚房通風問題327、消聲器、靜壓箱總結368.風管貼吸音材料風道的衰減量（日本）389.風管的自然衰減量（只有直風道dB/m，其它都是dB）38六、防排煙設計39第五章管道系統設計43一、空調管路系統的設計原則43二、管路系統的管材44三、供回水總管上的旁通閥與壓差旁通閥的選擇44四、空調水系統管徑的確定46五、冷凍水泵揚程估算方法471、水泵揚程簡易估算法482、冷凍水泵揚程實用估算方法483、水泵揚程設計50六、冷卻水系統的設計501、冷卻水系統的補水量502、冷卻水循環系統設計中應注意的幾個問題：51七、冷凝水管道設計51八、分汽缸、分水器、集水器尺寸的確定52九、膨脹水箱的容積計算55十、空壓管道管徑選擇表57十一、保溫58十三、閥門選用58第六章空調設備選型59一、機組選型59二、機組選型案例60三、輔助設備611、冷卻塔612、水泵的選型: 613、熱泵中央空調系統水量計算624、冷凍水和冷卻水流量估算635、設備水壓力降估算（日本）636、製冷機冷卻水量估算表63第七章材料、設備資料63一、鋼板和鋁板的厚度和重量ASHRAE 63二、角鋼和角鋁的規格和重量ASHRAE 64三、計算單位換算64四、常用液體的密度（單位：103千克/米3，未註明者為常溫下）66五、空氣調節常用計算公式67六、鋼材理論重量計算69七、專業英語70第八章耗電量、機房面積821、水源熱泵系統設備耗電量比例822、醫院耗電量比例TRANE 823、各種系統分項造價佔總造價的百分率%（近似）824、冷水機組和附屬設備估算（△T=5℃）825、空調面積佔建築面積比例836、空調機房建築面積概算指標837、空調設備所佔的建築面積百分率% 848、設備層佈置原則：84第九章暖通空調中存在的問題及解決辦法、圖紙要求86一、貫徹執行暖通設計規範、標準方面存在的問題861.1室內外空氣計算參數不符合規範要求861.2供暖熱負荷計算有漏項和錯項861.3衛生間散熱器型式選擇不妥861.4樓梯間散熱器立、支管未單獨配置861.5供暖管道敷設坡度不符合規範要求861.6廚房操作間通風存在問題861.7膨脹水箱與熱(冷)水系統的連接不符合規範要求871.8通風空調系統防火閥的設置不符合規範要求871.9防煙樓梯間前室送風口風量的確定有問題871.10誤將防煙分區排風量的計算混同於排煙風機風量的計算871.11高層建築排煙系統排煙口選型不當87二、在工程設計中存在的問題882.1供暖入口設置過多882.2供暖系統設計不合理882.3排風系統設計不合理882.4空調系統的選擇不合理882.5廁所採用風機盤管時未加新風882.6平衡閥的設置與口徑選擇存在問題892.7 系統分區不當造成失敗892.8、雙風機系統設計問題902.9 送回風管佈置不好903.0 排氣系統設計諸問題91三、設計圖紙方面存在的問題933.1設計說明內容不完整933.2平面圖深度不夠，有些應該繪製的內容遺漏933.3系統圖深度不夠933.4鍋爐房設計過於簡化933.5計算書內容不全甚至全部空白943.6暖通空調設備未編號列表表示，圖畫繁雜不清943.7平面圖、剖面圖、系統圖不一致943.8設計圖紙與計算書不一致94四、問題原因及克服方法94五、施工圖設計深度要求945.1 設計說明、施工說明、圖例和設備表95 5.2 設備平面圖955.3 剖面圖955.4 通風、空調、製冷機房平面圖955.5 通風、空調、製冷機房剖面圖955.6 暖通設計中的系統圖、立管圖965.7 詳圖96計算書（供內部使用，備查）96第一章設計參考規範及標準中央空調主要參考以下的規範及標準：一、通用設計規範：1．《采曖通風及空氣調節設計規範》（GBJI19-87）2．《採暖通風及至氣調節製圖標準》（GBJ114－88）3．《建築設計防火現範》（GBJ116－87）4、《高層民用建築設計防火現他》（GBJ0045－95）5．《民用建築節能設計標準（採暖居住建築部分）》（JGJ26-95）二、專用設計規範：1、《宿舍建築設計規範》（JGJ36-87）2、《住宅設計規範》（GB50096-99）3．《辦公建築設計規範》（JG67－89）4、〈旅館建築設計規範〉（JGJ67-89）5．《旅遊旅館建築熱土與空氣調節節能設計標準》（GB50189-93）6、其它專用設計規範三、專用設計標準圖集：1．《暖通空調標準圖集》2．《暖通空調設計選用手冊》（上、下冊）3、其它有關標準第二章設計參數一、商業和公共建築物的空調設計參數ASHRAE二、舒適空調之室內設計參數日本三、新風量1、每人的新風標準ASHRAE2、最小新風量和推薦新風量UK3、各類建築物的換氣次數 UK4、各場所每小時換氣次數依人數計算換氣量5、每人的新風標準UK6、考慮節能的基本新風量（1/s人）(日本)7、辦公室環境衛生標準日本8、民用建築最小新風量《空調通風工程系統運行管理規範》(徵求意見稿)：空調通風系統運行期間，新風量宜滿足下表的規定值，或者滿足空氣調節房間內二氧化碳濃度小於0.1%。

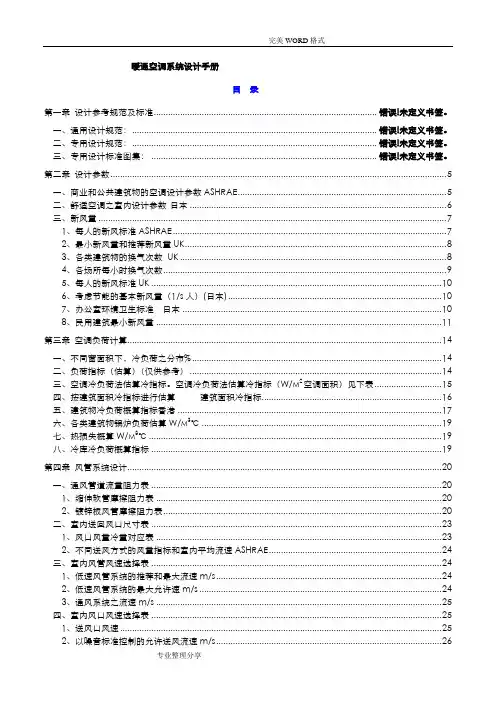

暖通空调系统设计手册目录第一章设计参考规范及标准........................................................................................... 错误！未定义书签。

一、通用设计规范：.................................................................................................... 错误！未定义书签。

二、专用设计规范：.................................................................................................... 错误！未定义书签。

三、专用设计标准图集： ............................................................................................ 错误！未定义书签。

第二章设计参数.. (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数 UK (8)4、各场所每小时换气次数 (9)5、每人的新风标准UK (10)6、考虑节能的基本新风量（1/s人）(日本) (10)7、办公室环境卫生标准日本 (10)8、民用建筑最小新风量 (11)第三章空调负荷计算 (14)一、不同窗面积下，冷负荷之分布% (14)二、负荷指标（估算）（仅供参考） (14)三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/M2空调面积）见下表 (15)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/M3℃ (19)七、热损失概算W/M3℃ (19)八、冷库冷负荷概算指标 (19)第四章风管系统设计 (20)一、通风管道流量阻力表 (20)1、缩伸软管摩擦阻力表 (20)2、镀锌板风管摩擦阻力表 (20)二、室内送回风口尺寸表 (23)1、风口风量冷量对应表 (23)2、不同送风方式的风量指标和室内平均流速ASHRAE (24)三、室内风管风速选择表 (24)1、低速风管系统的推荐和最大流速m/s (24)2、低速风管系统的最大允许速m/s (24)3、通风系统之流速m/s (25)四、室内风口风速选择表 (25)1、送风口风速 (25)2、以噪音标准控制的允许送风流速m/s (26)4、送风口之最大允许流速m/s (26)5、回风口风速 (26)6、回风格栅的推荐流速m/s (27)7、百叶窗的推荐流速m/s (27)8、逗留区流速与人体感觉的关系 (27)9、顶棚散流器送风量 (27)10、侧送风口送风量 (28)五、通风系统设计 (30)1、送风口布置间距 (30)2、标准型号风盘所接散流器的尺寸表-办公室 (30)3、散流器布置 (31)4、空调房间允许最大送风温差℃ (31)5、工艺性空气调节空调房间允许最大送风温差. (31)6、厨房通风问题 (31)7、消声器、静压箱总结 (36)8.风管贴吸音材料风道的衰减量（日本） (37)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (38)六、防排烟设计 (38)第五章管道系统设计 (42)一、空调管路系统的设计原则 (42)二、管路系统的管材 (43)三、供回水总管上的旁通阀与压差旁通阀的选择 (44)四、空调水系统管径的确定 (45)五、冷冻水泵扬程估算方法 (47)1、水泵扬程简易估算法 (48)2、冷冻水泵扬程实用估算方法 (48)3、水泵扬程设计 (50)六、冷却水系统的设计 (50)1、冷却水系统的补水量 (50)2、冷却水循环系统设计中应注意的几个问题： (51)七、冷凝水管道设计 (51)八、分汽缸、分水器、集水器尺寸的确定 (52)九、膨胀水箱的容积计算 (55)十、空压管道管径选择表 (57)十一、保温 (58)十三、阀门选用 (59)第六章空调设备选型 (60)一、机组选型 (60)二、机组选型案例 (60)三、辅助设备 (61)1、冷却塔 (61)2、水泵的选型: (62)3、热泵中央空调系统水量计算 (62)5、设备水压力降估算（日本） (63)6、制冷机冷却水量估算表 (64)第七章材料、设备资料 (64)一、钢板和铝板的厚度和重量ASHRAE (64)二、角钢和角铝的规格和重量ASHRAE (64)三、计算单位换算 (65)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (67)五、空气调节常用计算公式 (68)六、钢材理论重量计算 (70)七、专业英语 (71)第八章耗电量、机房面积 (85)1、水源热泵系统设备耗电量比例 (85)2、医院耗电量比例 TRANE (85)3、各种系统分项造价占总造价的百分率%（近似） (85)4、冷水机组和附属设备估算（△T=5℃） (85)5、空调面积占建筑面积比例 (86)6、空调机房建筑面积概算指标 (86)7、空调设备所占的建筑面积百分率% (87)8、设备层布置原则： (87)第九章暖通空调中存在的问题及解决办法、图纸要求 (89)一、贯彻执行暖通设计规范、标准方面存在的问题 (89)1.1 室内外空气计算参数不符合规范要求 (89)1.2 供暖热负荷计算有漏项和错项 (89)1.3 卫生间散热器型式选择不妥 (89)1.4 楼梯间散热器立、支管未单独配置 (89)1.5 供暖管道敷设坡度不符合规范要求 (89)1.6 厨房操作间通风存在问题 (89)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (90)1.8 通风空调系统防火阀的设置不符合规范要求 (90)1.9 防烟楼梯间前室送风口风量的确定有问题 (90)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (90)1.11 高层建筑排烟系统排烟口选型不当 (91)二、在工程设计中存在的问题 (91)2.1 供暖入口设置过多 (91)2.2 供暖系统设计不合理 (91)2.3 排风系统设计不合理 (91)2.4 空调系统的选择不合理 (91)2.5 厕所采用风机盘管时未加新风 (92)2.6 平衡阀的设置与口径选择存在问题 (92)2.7 系统分区不当造成失败 (92)2.8、双风机系统设计问题 (93)2.9 送回风管布置不好 (94)3.0 排气系统设计诸问题 (95)三、设计图纸方面存在的问题 (96)3.1 设计说明内容不完整 (96)3.2 平面图深度不够，有些应该绘制的内容遗漏 (96)3.3 系统图深度不够 (97)3.4 锅炉房设计过于简化 (97)3.5 计算书内容不全甚至全部空白 (97)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (97)3.7 平面图、剖面图、系统图不一致 (97)3.8 设计图纸与计算书不一致 (97)四、问题原因及克服方法 (98)五、施工图设计深度要求 (98)5.1 设计说明、施工说明、图例和设备表 (98)5.2 设备平面图 (98)5.3 剖面图 (99)5.4 通风、空调、制冷机房平面图 (99)5.5 通风、空调、制冷机房剖面图 (99)5.6 暖通设计中的系统图、立管图 (99)5.7 详图 (99)计算书（供内部使用，备查） ................................................................................. 错误！未定义书签。

暖通空调系统设计手册目录第一章设计参考规范及标准................................................. 错误！未定义书签。

一、通用设计规范：...................................................... 错误！未定义书签。

二、专用设计规范：...................................................... 错误！未定义书签。

三、专用设计标准图集：.................................................. 错误！未定义书签。

第二章设计参数. (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (9)5、每人的新风标准UK (9)6、考虑节能的基本新风量（1/s人）(日本) (10)7、办公室环境卫生标准日本 (10)8、民用建筑最小新风量 (10)第三章空调负荷计算 (14)一、不同窗面积下，冷负荷之分布% (14)二、负荷指标（估算）（仅供参考） (14)三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/M2空调面积）见下表 (15)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/M3℃ (18)七、热损失概算W/M3℃ (18)八、冷库冷负荷概算指标 (19)第四章风管系统设计 (20)一、通风管道流量阻力表 (20)1、缩伸软管摩擦阻力表 (20)2、镀锌板风管摩擦阻力表 (20)二、室内送回风口尺寸表 (23)1、风口风量冷量对应表 (23)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (24)1、低速风管系统的推荐和最大流速m/s (24)2、低速风管系统的最大允许速m/s (24)3、通风系统之流速m/s (24)四、室内风口风速选择表 (25)1、送风口风速 (25)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (26)4、送风口之最大允许流速m/s (26)5、回风口风速 (26)6、回风格栅的推荐流速m/s (26)7、百叶窗的推荐流速m/s (27)8、逗留区流速与人体感觉的关系 (27)9、顶棚散流器送风量 (27)10、侧送风口送风量 (27)五、通风系统设计 (29)1、送风口布置间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布置 (30)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差. (31)6、厨房通风问题 (31)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量（日本） (36)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (37)六、防排烟设计 (37)第五章管道系统设计 (41)一、空调管路系统的设计原则 (41)二、管路系统的管材 (42)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (44)五、冷冻水泵扬程估算方法 (46)1、水泵扬程简易估算法 (46)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (48)六、冷却水系统的设计 (48)1、冷却水系统的补水量 (49)2、冷却水循环系统设计中应注意的几个问题： (49)七、冷凝水管道设计 (50)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (53)十、空压管道管径选择表 (55)十一、保温 (56)十三、阀门选用 (56)第六章空调设备选型 (57)一、机组选型 (57)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (59)3、热泵中央空调系统水量计算 (60)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算（日本） (61)6、制冷机冷却水量估算表 (61)第七章材料、设备资料 (61)一、钢板和铝板的厚度和重量ASHRAE (61)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (62)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第八章耗电量、机房面积 (80)1、水源热泵系统设备耗电量比例 (80)2、医院耗电量比例TRANE (80)3、各种系统分项造价占总造价的百分率%（近似） (80)4、冷水机组和附属设备估算（△T=5℃） (80)5、空调面积占建筑面积比例 (81)6、空调机房建筑面积概算指标 (81)7、空调设备所占的建筑面积百分率% (82)8、设备层布置原则： (82)第九章暖通空调中存在的问题及解决办法、图纸要求 (84)一、贯彻执行暖通设计规范、标准方面存在的问题 (84)1.1 室内外空气计算参数不符合规范要求 (84)1.2 供暖热负荷计算有漏项和错项 (84)1.3 卫生间散热器型式选择不妥 (84)1.4 楼梯间散热器立、支管未单独配置 (84)1.5 供暖管道敷设坡度不符合规范要求 (84)1.6 厨房操作间通风存在问题 (84)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (85)1.8 通风空调系统防火阀的设置不符合规范要求 (85)1.9 防烟楼梯间前室送风口风量的确定有问题 (85)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (85)1.11 高层建筑排烟系统排烟口选型不当 (86)二、在工程设计中存在的问题 (86)2.1 供暖入口设置过多 (86)2.2 供暖系统设计不合理 (86)2.3 排风系统设计不合理 (86)2.4 空调系统的选择不合理 (86)2.5 厕所采用风机盘管时未加新风 (87)2.6 平衡阀的设置与口径选择存在问题 (87)2.7 系统分区不当造成失败 (87)2.8、双风机系统设计问题 (88)2.9 送回风管布置不好 (89)3.0 排气系统设计诸问题 (90)三、设计图纸方面存在的问题 (91)3.1 设计说明内容不完整 (91)3.2 平面图深度不够，有些应该绘制的内容遗漏 (91)3.3 系统图深度不够 (92)3.4 锅炉房设计过于简化 (92)3.5 计算书内容不全甚至全部空白 (92)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (92)3.7 平面图、剖面图、系统图不一致 (92)3.8 设计图纸与计算书不一致 (92)四、问题原因及克服方法 (93)五、施工图设计深度要求 (93)5.1 设计说明、施工说明、图例和设备表 (93)5.2 设备平面图 (93)5.3 剖面图 (94)5.4 通风、空调、制冷机房平面图 (94)5.5 通风、空调、制冷机房剖面图 (94)5.6 暖通设计中的系统图、立管图 (94)5.7 详图 (94)计算书（供内部使用，备查）............................................ 错误！未定义书签。

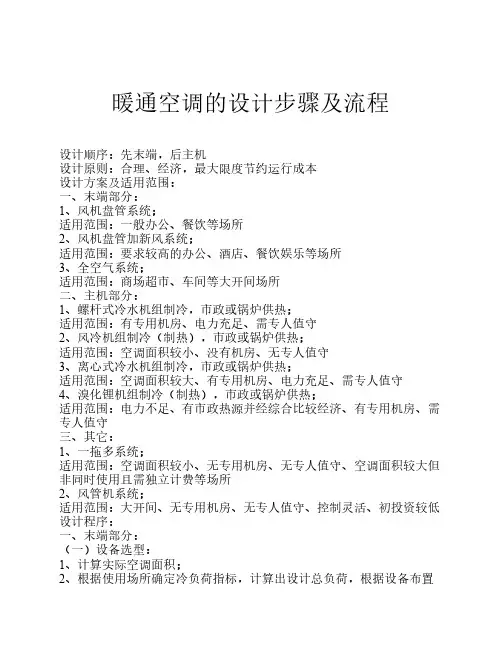

暖通空调的设计步骤及流程设计顺序：先末端，后主机设计原则：合理、经济，最大限度节约运行成本设计方案及适用范围：一、末端部分：1、风机盘管系统；适用范围：一般办公、餐饮等场所2、风机盘管加新风系统；适用范围：要求较高的办公、酒店、餐饮娱乐等场所3、全空气系统；适用范围：商场超市、车间等大开间场所二、主机部分：1、螺杆式冷水机组制冷，市政或锅炉供热；适用范围：有专用机房、电力充足、需专人值守2、风冷机组制冷（制热），市政或锅炉供热；适用范围：空调面积较小、没有机房、无专人值守3、离心式冷水机组制冷，市政或锅炉供热；适用范围：空调面积较大、有专用机房、电力充足、需专人值守4、溴化锂机组制冷（制热），市政或锅炉供热；适用范围：电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守三、其它：1、一拖多系统；适用范围：空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所2、风管机系统；适用范围：大开间、无专用机房、无专人值守、控制灵活、初投资较低设计程序：一、末端部分：（一）设备选型：1、计算实际空调面积；2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号；冷负荷概算指标略采用组合式空调器，循环次数商场6～7次，推荐8～9次（二）水系统设计：1、设备定位布置，确定立管位置，根据系统复杂程度确定采用同程式或异程式（当立管与最末端设备距离超过30米时尽量采用同程式）；2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节；3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径；4、空调水设计流速为0.9－2.5m/s，管径越大、流速越大，管道比摩阻应小于500；5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门；6、冷凝水管径设计：当机组冷负荷Q≤7KW，DN＝20；Q＝7.1－17.6，DN＝25；Q＝17.7－100，DN＝32；Q＝101－176，DN＝40；Q＝177－598，DN＝50；Q＝599－1055，DN＝80；Q＝1056－1512，DN＝100；Q＝1513－12462，DN＝125；Q＞12462，DN＝1507、空调水管保温：当采用超细玻璃棉管壳保温时，供回水管保温厚度采用50mm，冷凝水管保温厚度采用30mm；当采用橡塑材料保温时，供回水管保温厚度采用30mm，冷凝水管保温厚度采用15mm；当冷凝水管采用PVC等塑料管材时，可不作保温处理。

暖通空调设计与计算方法暖通空调设计与计算是指根据建筑物的需求和使用环境，合理确定暖通系统和空调系统的设计方案，并进行相应的计算工作，以保证室内空气质量和温度舒适度的要求。

本文将从暖通空调设计的基本原理、设计步骤和计算方法等方面进行介绍。

一、暖通空调设计的基本原理暖通空调设计的基本原理是根据热力学和流体力学原理，通过气流、水流等介质的运动和传热方式，调节室内的温度、湿度和空气质量，使人们在室内获得舒适的生活和工作环境。

在设计过程中，需要考虑建筑物的朝向、外墙保温、采光、通风等因素，以及人员数量、活动强度等因素，综合考虑室内热负荷和冷负荷，确定相应的供暖和制冷装置，并进行合理的布局和管道设计。

二、暖通空调设计的步骤暖通空调设计的步骤主要包括需求分析、负荷计算、系统设计、设备选择和管道布置等环节。

1. 需求分析：首先需要了解建筑物的使用需求，包括室内温度、湿度要求、空气质量要求等。

同时还要考虑使用人数、活动强度、建筑物朝向和外墙保温等因素。

2. 负荷计算：根据建筑物的热负荷和冷负荷进行计算。

热负荷包括传导热、辐射热、对流热等，冷负荷主要是室内设备和人员产生的热量。

通过负荷计算可以确定供暖和制冷的能力要求。

3. 系统设计：根据负荷计算的结果，设计相应的供暖和制冷系统。

供暖系统包括锅炉、采暖片、暖风机等，制冷系统包括压缩机、冷凝器、蒸发器等。

同时还要考虑室内空气处理系统，如新风系统、净化系统等。

4. 设备选择：根据系统设计的要求，选择合适的供暖和制冷设备。

需要考虑设备的类型、规格、效率等因素，以满足室内的热负荷和冷负荷要求。

5. 管道布置：根据设备选择和系统设计，进行相应的管道布置。

需要考虑管道的材料、尺寸和布局，以保证热量的传递和空气的流通。

三、暖通空调设计的计算方法暖通空调设计的计算方法主要包括负荷计算、管道计算和设备选型计算等。

1. 负荷计算：负荷计算是根据建筑物的热负荷和冷负荷进行的。

可以采用传统的手算方法，也可以借助计算软件进行。

【PDF版】暖通中央空调设计此为多年收集空调设计资料的PDF版,为网上所得,现分享给大家,以供参考【新手用】暖通中央空调设计--设计过程和步骤：跟很多初学者一样，刚开始做中央空调系统设计时，有些无从下手，不知道设计中各个步骤该查阅哪里，以及在设计过程中有些问题不理解为什么应该这样，所以本人查阅了一些资料，以防忘记，做了中央空调系统设计步骤和其中的一些问题的个人理解的总结，其中可能有些公式或理解有错误的地方，注意印证下，但希望可以对暖通初学者有一点点帮助，就可以了。

暖通高手们，见笑了！再说几句：作为一个水暖设计的初学者，跟很多初学者一样，由于设备专业的设计确实太繁杂了，尤其是空调方面涉及到的理论也很多，中央空调的类型和设计方式也很多样，所以对于经验很有限的暖通设计初学者来说，对于同类型的建筑，如果有那些大型有名的设计院的暖通高手的设计图纸作为参考的话，设计的时候就觉得心里有底了，设计时就会少走很多弯路和错路，因为手册规范技术措施都是些文字的阐述，其实设计人员的设计画图大多都是看别人的图纸，才学到各种类型和情况下该如果去设计画图的，大家都是看别人的设计图纸才学会设计画图的，所以好的设计图纸对于设计初学者确实很重要，尤其是那些有名设计院的设计图纸，对于提高一个设计师的设计水平很重要，因为有名的设计院的专家们毕竟走在设计的前端，设计经验更丰富，他们的设计要更加的合理，这种合理的设计是需要传承和传授的，对提高设计行业的整体设计水平也是很有帮助的，设计合理了也就更利于节能和节约，对项目也是更负责的，哪怕初学者只是吸取了一点好的设计理念和设计方式也是有意义的。

当然任何事情都是有两面的，这可能涉及到设计人的“知识产权”，但相比对别人的帮助和提高，利要远远大于弊的。

但是让很多设计初学者很心烦的是上的论坛里面到处找也找不到一个觉的“好点”的设计图纸，什么网易筑龙里面的图纸不是残缺不全的，就是过时的过气的没什么参考价值的图纸，不然就是收费的，对于设计初学者还是很急迫能有好点的图纸作为学习和参考的，希望那些设计高手们设计专家们能多多帮助设计的初学者，你们就是设计导师！多去帮助别人，与人为善对自己也是很有意义的！就像曾经的一部老电影讲的那样，人人为我，我为人人。

室内空调暖通系统设计方案范本
引言
本文旨在提供一份室内空调暖通系统的设计方案范本。

该方案适用于中小型商业和办公场所。

以下是该方案的主要内容：
设计目标
- 提供舒适的室温和空气湿度；
- 满足通风、排气、换气和空气净化的需求；
- 尽可能节约能源和减少运营成本；
- 设计方案应满足现行法规和标准的要求。

设计方案
入口空气处理
为了过滤进入室内的空气中的灰尘和有害物质，需要在进口处装置滤网和UV杀菌灯。

循环风系统
循环风系统应根据室内需要配置新风量，并保证循环风的新风比例在合理范围内，避免空气中二氧化碳和其他有害物质超标。

温度控制
通过温度传感器和电控阀门实现室内温度的自动控制，保证室内温度恒定且舒适。

除湿和恒湿
通过设定空调的湿度控制器，实现除湿和恒湿功能，以提供舒适的空气湿度。

排风系统
室内排风系统应满足机械通风要求，确保室内空气质量，减少异味和有害物质的积累。

总结
本文提供了一个简单而实用的室内空调暖通系统的设计方案范本，能够为中小型商业和办公场所提供舒适、健康的室内环境。
