OMRONHostlink通讯协议
OMRON Hostlink通讯协议是一种用于OMRON PLC与上位机或外部设备之间进行通信的协议。

它定义了一系列的命令和数据格式，用于实现数据的读写、PLC程序的控制
以及与外部设备的交互。

下面是一些常用的OMRON Hostlink通讯协议命令：
- 读取位元件（Read Bit）：用于读取PLC中的位元件的状态，如开关、指示灯等。

- 写入位元件（Write Bit）：用于写入PLC中的位元件的状态，如开关、指示灯等。

- 读取字元件（Read Word）：用于读取PLC中的字元件的值，如数据寄存器、定时器、计数器等。

- 写入字元件（Write Word）：用于写入PLC中的字元件的值，如数据寄存器、定时器、计数器等。

- 读取文件（Read File）：用于读取PLC中的文件的数据，如数据表、文件寄存器等。

- 写入文件（Write File）：用于写入PLC中的文件的数据，如数据表、文件寄存器等。

除了上述命令外，还有一些用于控制PLC程序的命令和用于与外部设备通信的命令。

通过使用这些命令，上位机或外部设备可以实现与PLC的数据交换和程序控制。

OMRON Hostlink通讯协议的数据格式一般使用ASCII码或十六进制表示，并且有固定的命令格式和数据结构。

使用该协议进行通信时，需要注意正确的命令格式和数据格式，以及PLC和上位机或外部设备的通信参数的设置。

总的来说，OMRON Hostlink通讯协议是一种简单易用的通信协议，适用于OMRON PLC与上位机或外部设备之间的数据交换和程序控制。

欧姆龙通讯协议种类欧姆龙通讯协议是指用于欧姆龙公司产品之间进行数据通信的一种协议。

欧姆龙作为一家全球领先的工业自动化解决方案提供商，其产品广泛应用于工业控制、电子设备、医疗设备等领域。

为了实现这些产品之间的数据交互，欧姆龙推出了多种通讯协议，以下将介绍其中一些常见的种类。

1. 欧姆龙Host Link协议欧姆龙Host Link协议是一种用于欧姆龙PLC（可编程逻辑控制器）和上位机之间的数据通信协议。

通过该协议，用户可以在上位机上监控和控制PLC的运行状态，实现数据的读取和写入。

该协议具有简单、高效的特点，广泛应用于工业自动化领域。

2. 欧姆龙FINS协议欧姆龙FINS协议是一种用于欧姆龙各种设备之间进行数据通信的协议。

它支持多种通信方式，包括串口、以太网等。

通过该协议，用户可以实现不同设备之间的数据传输和控制命令的交互。

FINS协议具有高速、可靠的特点，被广泛应用于工业自动化控制系统。

3. 欧姆龙Ethernet/IP协议欧姆龙Ethernet/IP协议是一种基于以太网的工业自动化通信协议。

它可以实现不同设备之间的数据交互和控制命令的传输。

Ethernet/IP协议具有高速、可靠的特点，广泛应用于工业自动化网络中。

4. 欧姆龙Modbus协议欧姆龙Modbus协议是一种用于欧姆龙设备和其他设备之间进行数据通信的协议。

它是一种开放的通信协议，可以与其他厂家的设备进行兼容。

通过Modbus协议，用户可以实现设备之间的数据交互和控制命令的传输。

以上是一些常见的欧姆龙通讯协议种类，它们在工业自动化领域起到了重要的作用。

通过这些协议，不同设备之间可以实现数据的传输和控制命令的交互，提高了生产效率和自动化水平。

欧姆龙作为工业自动化领域的领先企业，不断推出新的通讯协议，以满足不同应用场景的需求。

OMRONHostLink_FINS通讯笔记OMRON HostLink_FINS 通讯学习笔记⽬录1. Host Link (3)1.1. 协议概述 (3)1.2. 命令/响应格式 (3)1.2.1. 单帧命令格式 (3)1.2.2. 单帧正常响应格式 (4)1.2.3. 错误的响应格式 (4)1.2.4. 多帧命令格式 (4)1.2.5. 多帧响应格式 (5)1.2.6. FCS校验 (6)1.2.7. ASCII对照表 (7)2. FINS指令 (10)2.1. 命令格式 (10)2.2. CMND指令应⽤ (11)2.2.1. 读寄存器区：0101 (12)1.Host Link1.1.协议概述Host Link通讯使⽤C-Mode模式，与Fins相⽐，HostLink有如下特点：HostLink地址只能在CPU单元上设置，对于CS/CJ系列可以是CPU、串⾏通讯单元、或串⾏通讯板?只能⽤于本地⽹络最多可以连接32台PLC，单元号从0⾄31协议使⽤ACSII码⾸帧最多31个字符，中间帧字符总数最多131。

1.2.命令/响应格式1.2.1.单帧命令格式@：起始码Unit number(BCD)：BCD格式表⽰的HostLink单元号，范围0⾄31Header Code：HostLink命令代码，2个字符Text：数据，根据命令不同FCS：校验码Terminator：结束泵，以*CR结束，CR代表回车字符CHR(13)1.2.2.单帧正常响应格式@：起始码Unit number(BCD)：BCD格式表⽰的HostLink单元号，范围0⾄31，与接收到的地址⼀致?Header Code：HostLink命令代码，2个字符，与要响应的命令中的代码⼀致End Code：命令执⾏结果Text：数据，根据命令不同FCS：校验码Terminator：结束泵，以*CR结束，CR代表回车字符CHR(13)1.2.3.错误的响应格式@：起始码Unit number(BCD)：BCD格式表⽰的HostLink单元号，范围0⾄31，与接收到的地址⼀致?Header Code：HostLink命令代码，2个字符，与要响应的命令中的代码⼀致End Code：命令执⾏结果FCS：校验码Terminator：结束泵，以*CR结束，CR代表回车字符CHR(13)1.2.4.多帧命令格式当要发送的命令数据很⼤时，分为多帧发送。

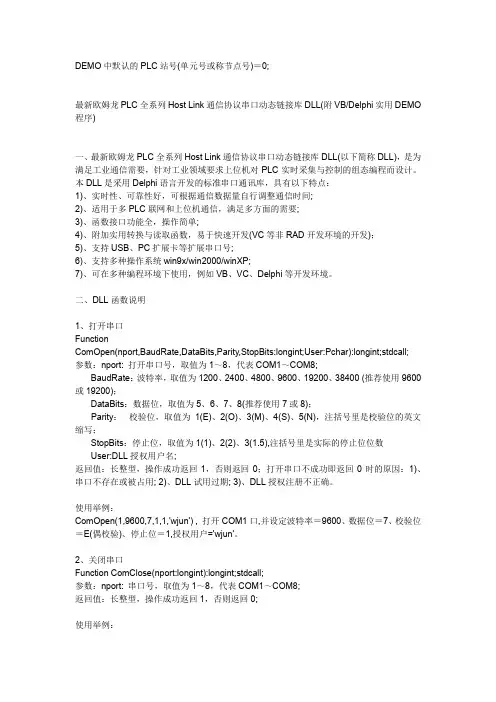

DEMO中默认的PLC站号(单元号或称节点号)＝0;最新欧姆龙PLC全系列Host Link通信协议串口动态链接库DLL(附VB/Delphi实用DEMO 程序)一、最新欧姆龙PLC全系列Host Link通信协议串口动态链接库DLL(以下简称DLL)，是为满足工业通信需要，针对工业领域要求上位机对PLC实时采集与控制的组态编程而设计。

本DLL是采用Delphi语言开发的标准串口通讯库，具有以下特点：1)、实时性、可靠性好，可根据通信数据量自行调整通信时间;2)、适用于多PLC联网和上位机通信，满足多方面的需要;3)、函数接口功能全，操作简单;4)、附加实用转换与读取函数，易于快速开发(VC等非RAD开发环境的开发)；5)、支持USB、PC扩展卡等扩展串口号;6)、支持多种操作系统win9x/win2000/winXP;7)、可在多种编程环境下使用，例如VB、VC、Delphi等开发环境。

二、DLL函数说明1、打开串口FunctionComOpen(nport,BaudRate,DataBits,Parity,StopBits:longint;User:Pchar):longint;stdcall;参数：nport: 打开串口号，取值为1～8，代表COM1～COM8;BaudRate：波特率，取值为1200、2400、4800、9600、19200、38400 (推荐使用9600或19200)；DataBits：数据位，取值为5、6、7、8(推荐使用7或8)；Parity：校验位，取值为1(E)、2(O)、3(M)、4(S)、5(N)，注括号里是校验位的英文缩写；StopBits：停止位，取值为1(1)、2(2)、3(1.5),注括号里是实际的停止位位数User:DLL授权用户名;返回值：长整型，操作成功返回1，否则返回0；打开串口不成功即返回0时的原因：1)、串口不存在或被占用; 2)、DLL试用过期; 3)、DLL授权注册不正确。

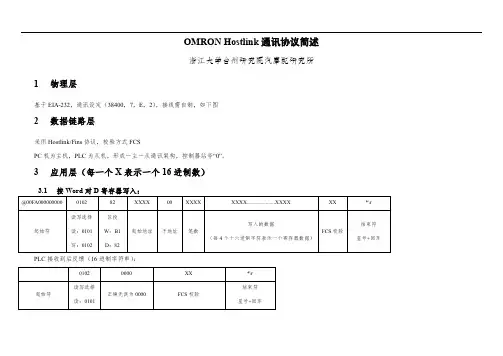

OMRON Hostlink通讯协议简述
浙江大学台州研究院汽摩配研究所1 物理层
基于EIA-232，通讯设定（38400，7，E，2），接线需自制，如下图
2 数据链路层
采用Hostlink/Fins协议，校验方式FCS
PC机为主机，PLC为从机，形成一主一从通讯架构，控制器站号“0”。

3 应用层（每一个X表示一个16进制数）
精选文档，供参考！
PLC接收到后反馈（16进制字符串）：
PLC接收到后反馈（16进制字符串）：
精选文档，供参考！
PLC接收到后反馈（16进制字符串）：
3.4 FCS校验码计算方法
1．对一帧信息，除去校验码和结束符，从左向右每个字符转化为8位无符号整型数再做异或运算。

2．将计算结果转化为2位16进制字符串
如字符串”@00FA0000000000102B00000000000”，从@开始依次转化和运算后，得到的FCS校验码为”06”
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）
精选文档，供参考！。
