QTZ80塔吊使用说明书,6010塔吊,自升塔式起重机一、概述QTZ80(6010)型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械,该机为水平臂架、小车变幅、上回转自升式多用途塔吊,臂长60米(也可组装成56米、50米或44 米),额定最大起重为6吨,额定起重力矩80吨·米,该塔吊主要特点如下:1 本机具有广泛的适应性,它不止能满足中、小城市一般民用建筑需要,也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房,以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便,采用液压顶升装置来实现增加或减少塔身标准节,使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要;回转机构设有常开式电磁停止器,使塔吊就位准确,便于安全作业。
4 安全保护装置齐全,灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等,以保塔吊正常工作。
另外,还设有休息平台,护拦等劳动安全保护设施。
5 司机室为独立外置,并采用联动台操纵各机构,宽敞、舒适、安全、操作方便、视野好。
本机以基本高度(独立式)45米供货,若用户用于高层建筑施工,可增加标准节的数量和附着装置,达到本机最大设计高度160米。
(独立高度45米,附着高度160米均系塔吊的吊钩最大起升高度)本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符,敬请留意,并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构,塔身下部通过基础节上的方法兰盘与基础紧密相连,上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
目录第一章:安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表(表一) (2)2.2配套机构明细表(表二) (3)2.3起重特性表(表三) (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1 总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4 安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6 电气安装注意事项 (22)4.起重机的安装 (23)4.1 基础 (24)4.2组装注意事项 (24)4.3 接地装置 (25)4.4 塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1 投入使用前的工作 (35)6.2 安全操作规程 (36)6.3 起重机的维修与保养 (38)6.4 常见故障及排除方法 (41)7.起重机的拆卸 (46)7.1 拆卸塔身标准节 (46)7.2 拆卸起升钢丝绳、平衡重 (47)7.3 拆卸起重臂 (47)7.4 拆卸平衡臂 (47)7.5 拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7 电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。
该机为QTZ63公称起重力矩:760KN.m 工作幅度:2.5~50m 最大额定起重量:6t 最大幅度处额定起重量:1.3t 起升高度:独立式40m 附着式140m 起升速度:8.5/40/80m/min 4.25/20/40m/min 回转速度:0-0.6r/min 变幅速度:44/22m/min 加强标准节(7节):无缝钢管127*14 材质20#钢标准节(9节):无缝钢管127*10 材质20#钢截面1600*1600*2500 电器,中德合资。
塔吊操作说明书【塔吊操作说明书】一、概述塔吊是一种常见的起重设备,广泛应用于建筑工程和工业领域。
本操作说明书旨在提供正确、安全、高效地操作塔吊的指导,确保工作人员的人身安全和设备的正常运行。
二、操作前准备1. 安全检查在操作塔吊之前,必须进行全面的安全检查。
包括但不限于:检查塔吊的各个部件是否完好,如吊钩、钢丝绳、限位开关等;检查塔吊的电气系统是否正常工作;检查周围环境是否存在潜在的危险因素。
2. 装载工况分析在操作塔吊之前,必须进行装载工况分析,确定所需的起重量和起重距离。
根据实际情况选择合适的配重块,并正确安装。
三、操作步骤1. 启动塔吊按照塔吊的启动顺序依次操作,确保电源接通、驱动机构启动和操作台系统正常工作。
根据需要,调整操作台上的按钮、手柄和控制器。
2. 控制吊钩位置使用操纵杆或按钮控制塔吊的升降、前后、左右移动,将吊钩移至需要的工作位置。
3. 起重操作操纵杆或按钮进行起重操作。
将吊钩下降到需要的高度,然后将其缓慢升起。
在起重过程中,需保持平稳,防止物体晃动或脱离吊钩。
4. 移动操作根据实际需要,操纵杆或按钮控制塔吊的移动。
在移动过程中,注意周围环境,确保没有障碍物和人员。
5. 停止操作完成起重工作后,及时停止塔吊的运行。
关闭电源,并进行设备的检查和维护。
四、安全注意事项1. 操作人员必须熟悉塔吊的结构和工作原理,具备一定的操作经验。
2. 操作前必须进行安全检查,确保塔吊各部件完好,并且周围环境安全。
3. 操作人员必须穿戴符合规定的个人防护装备,如安全帽、手套和安全鞋。
4. 严禁超载操作,根据实际情况合理选择起重量和起重距离。
5. 在起重操作过程中,要保持塔吊平稳,确保货物牢固地吊挂在吊钩上。
6. 在移动操作过程中,要注意塔吊的平衡和稳定,防止倾覆事故发生。
7. 禁止未经授权的人员擅自操作塔吊,确保只有经过培训合格的人员方可进行操作。
8. 在高温、低温或恶劣天气条件下,要特别注意塔吊的运行安全。
QTZ80(6012)塔吊说明书一、简介QTZ80(6012)塔吊是一种高效、安全、可靠的建筑施工机械设备。
它广泛应用于各类建筑工程中,包括高层建筑、桥梁、电力、水利等领域。
本说明书将介绍QTZ80(6012)塔吊的技术参数、结构组成、操作方法、安全使用注意事项等内容。
二、技术参数1. 主要参数•最大起重量:8吨•最大工作半径:60米•最大起升高度:50米•架构形式:地基架+支承臂+平衡臂+顶升臂+旋转机构•电机功率:垂直起升电机5.5千瓦,平衡臂张拉电机15千瓦,旋转电机4千瓦2. 结构参数•地基架尺寸:10米 × 10米 × 1.5米•支承臂尺寸:2米 × 2米 × 3米•平衡臂尺寸:1.8米 × 1.8米 × 3米•顶升臂尺寸:1.5米 × 1.5米 × 2米3. 工作参数•工作速度:0-60米/分钟•顶升速度:0-20米/分钟•回转速度:0-0.6转/分钟•起升机构主动力矩:800KN·m•平衡机构主动力矩:120KN·m三、结构组成QTZ80(6012)塔吊由以下几部分组成: 1. 地基架:承载整个塔吊的重量和提供稳定支撑。
2. 支承臂:连接地基架与平衡臂,起到支撑平衡臂和顶升臂的作用。
3. 平衡臂:通过钢丝绳与支承臂相连接,用于平衡塔吊的倾斜力。
4. 顶升臂:连接平衡臂与旋转机构,起到顶升整个塔吊的作用。
5. 旋转机构:使整个塔吊能够在水平面上旋转360度,实现各个方向的工作。
四、操作方法1. 操作前准备•检查塔吊各部分的连接是否牢固。
•检查润滑油是否充足。
•确保周围工地环境安全。
2. 开机操作•按下电源开关,启动整个系统。
•检查液压系统是否正常工作。
•检查起重机构、回转机构和顶升机构是否正常工作。
3. 操作步骤•使用控制台上的操纵杆控制起重机构进行起重和放重操作。
•使用控制台上的旋转按钮控制塔吊旋转。

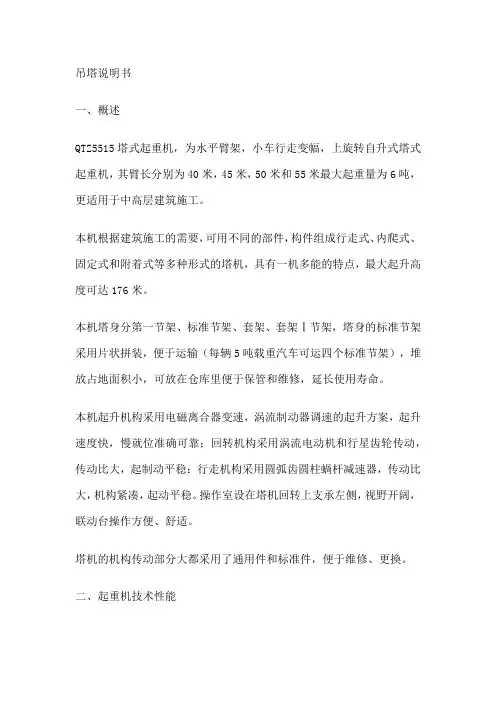

吊塔说明书一、概述QTZ5515塔式起重机,为水平臂架,小车行走变幅,上旋转自升式塔式起重机,其臂长分别为40米,45米,50米和55米最大起重量为6吨,更适用于中高层建筑施工。
本机根据建筑施工的需要,可用不同的部件,构件组成行走式、内爬式、固定式和附着式等多种形式的塔机,具有一机多能的特点,最大起升高度可达176米。
本机塔身分第一节架、标准节架、套架、套架Ⅰ节架,塔身的标准节架采用片状拼装,便于运输(每辆5吨载重汽车可运四个标准节架),堆放占地面积小,可放在仓库里便于保管和维修,延长使用寿命。
本机起升机构采用电磁离合器变速,涡流制动器调速的起升方案,起升速度快,慢就位准确可靠;回转机构采用涡流电动机和行星齿轮传动,传动比大,起制动平稳:行走机构采用圆弧齿圆柱蝸杆减速器,传动比大,机构紧凑,起动平稳。
操作室设在塔机回转上支承左侧,视野开阔,联动台操作方便、舒适。
塔机的机构传动部分大都采用了通用件和标准件,便于维修、更換。
二、起重机技术性能1、主要技术参数见附表2-12、起重特性曲线见附表2-23、供电设备性能(1) 电动机功率:全机482千瓦( 2) 供电电压:380伏,允差±1 0%(3) 供电频率:50赫兹4、起升速度与最大起重量,操作关系表见附表2-3三、塔机构造简介本塔机由金属结构、机械传动机构、液压顶升装置、电气控制系统及安全保护装置等组成。
观分别简述如下:1、金属结构:包括底座、塔身、臂架、平衡臂、(附着时带附考架)等主要构件。
(1)底座有两种形式,一种是可拆运的X型梁底座,由对角梁和半对角梁、固定销和拉杆等组成。
一种是预埋螺栓式的基础节。
(2)塔身包括第一节架、标准节架、内套架、套架Ⅰ节架、上下回转支承架、塔顶节架等构件。
第一节架高6.0米,下与底座、拉杆用精制螺栓和销子连接,上与标准节架用精制螺栓连接。
标准节架高4米,分四片用精制螺栓连接。
其中M24X 72是主角钢连接螺栓,M24x66(头部带锥孔)是腹杆连接螺栓。
塔吊使用说明书塔吊使用说明书引言塔吊是一种主要用于建筑工地等大型工程中的起重设备,能够有效地提升和移动重物。
本文档将介绍塔吊的基本操作和安全注意事项。
塔吊的组成部分塔吊主要由以下几个组成部分组成:1. 塔身:塔身是塔吊的主要支撑结构,由多个钢制塔节组成,可以根据工程需要进行延伸。
2. 飞车:飞车是塔身上移动起重物的部分,可以上下沿塔身移动,并能够360度旋转。
3. 起重臂:起重臂安装在飞车上,用于提升和移动重物。
4. 电动机:塔吊的电动机提供动力,驱动起重臂和飞车进行运动。
塔吊的基本操作在使用塔吊之前,请确保您已经了解和掌握以下基本操作:1. 打开塔吊电源开关,并确保电源连接正常。
2. 使用塔吊的控制面板,调节电动机的启动和停止。
3. 使用控制面板上的按钮,控制起重臂和飞车的运动。
根据需要调整臂长和飞车位置。
4. 飞车可以进行360度旋转,确保周围没有障碍物和人员,以免发生危险。
5. 在起重操作之前,请确保起重物的重量不超出塔吊的额定起重量。
超重会导致塔吊失衡和危险。
6. 在起重物进行升降过程中,请注意操作平稳,避免在升降过程中产生冲击。
塔吊的安全注意事项为了确保塔吊的安全使用,请遵守以下注意事项:1. 在操作塔吊之前,请确保您已经接受过相关培训和指导,了解塔吊的使用规范和安全操作流程。
2. 检查塔身和相关部件是否完好无损,如有损坏或松动,请及时进行维修和更换。
3. 在操作过程中,严禁超载操作,以避免塔吊失衡和故障。
4. 确保工作区域周围没有人员和障碍物,以免发生事故。
5. 在起重操作之前,请仔细检查起重物的重量和稳定性,确保起重物能够安全提升。
6. 在起重物升降过程中,操作平稳且缓慢,并保持与信号员的良好沟通。
7. 在暴风雨或恶劣天气条件下,禁止使用塔吊,以防风力超出塔吊的承受能力。
8. 定期检查塔吊的电源和电气设备,确保其正常工作。
如有异常,请及时维修。
总结本文档介绍了塔吊的基本操作和安全注意事项。
致用户感谢您选购和使用本公司的塔式起重机!为了使您正确使用与维护该设备,操作前敬请仔细阅读本使用说明书,并妥善保管,以备查询。
本使用说明书中黑体字的语句,涉及到施工的安全,敬请注意。
本公司致力于产品的不断完善,产品的某些局部结构或个别参数更改时,恕不另行通知。
如有疑问,请与本公司联系。
出厂编号:出厂日期:年月日本公司致力于塔机的不断完善,满足用户的各种需求,随机文件变化频繁。
该编号的随机文件与该编号的主机一一对应,切忌混用!即使是同型号塔机,也不保证适用!目 录1. 概述 (5)2. 起重机技术性能 (6)2.1 起重特性表 (7)2.2 起重特性曲线 (8)2.3 技术性能表 (8)2.4 供电设备性能 (9)2.5 起重速度与臂长、最大起重量、操作档位关系 (9)3. 起重机构造简述 (9)3.1 金属结构 (9)3.2 工作机构 (16)3.3 电气控制与操作系统 (20)4 起重机安装与拆卸 (23)4.1 安装前的准备工作 (23)4.2 装卸要求及注意事项 (24)4.3 安装程序 (24)4.4 塔身标准节的安装方法及顺序 (30)4.5 安全装置调整方法 (32)4.6 起重机的试运转 (33)4.7 塔机的拆卸 (34)5. 起重机的使用 (34)5.1 一般规定 (34)5.2 起重机的顶升作业 (35)5.3 使用前注意事项 (35)5.4 起重机的操作 (36)6 起重机的维护保养和维修 (37)6.1 机械设备的维护保养 (37)6.2 液压顶升系统的维护保养 (37)6.3 金属结构的维护保养 (38)6.4 电气系统的维护保养 (38)6.5 维修 (39)7. 附着式 (39)7.1. QTZ80《附着式》示意图 (40)7.2. 技术参数 (41)7.3 QTZ80附着式 (47)7.4 工作状况 (49)7.5 附着尺寸 (50)7.6 附着检测和张紧 (51)7.7 混凝土基础强度 (51)8. 配套产品技术性能 (52)8.1 起重量限制器 (52)8.2 起升减速器 (52)8.3 回转行星齿轮减速器 (53)8.4 牵引减速器 (53)8.5 电机 (54)8.6 回转支承 (55)8.7 多功能行程限位器 (56)8.8 司机室联动操纵台 (57)9. 附图 附表 (60)9.1 基础 (60)9.2 各部润滑表 (65)9.3 主要部件重量表 (66)9.4 轴承明细表 (67)9.5 钢丝绳明细表 (67)9.6 配重图样Ⅰ~Ⅲ (67)9.7 立塔与拆塔所需工具 (70)重要说明 (71)前言:非常感谢和欢迎您使用本公司生产的塔式起重机,在安装和使用本塔机之前,请您仔细阅读该使用说明书,如在安装和使用过程中遇到问题,请与我厂联系,我们将会给您提供优质的服务。
QTZ100(TC6013)塔式起重机使用说明书第一章概述 QTZ100 ( TC6013 )塔式起重机(以下简称起重机)是济南建工机械有限公司根据国家标准,开发研制的新型建筑用起重机。
该机为水平臂架,小车变幅,上回转自升式多用途第一章概述QTZ100(TC6013)塔式起重机(以下简称起重机)是济南建工机械有限公司根据国家标准,开发研制的新型建筑用起重机。
该机为水平臂架,小车变幅,上回转自升式多用途起重机。
其标准臂长为50米,加长臂长可达55米、60米,最大起重量为8吨,额定起重力矩为960千牛.米,最大起重力矩为1000千牛.米。
该机主要特点如下:1.1 上部采用液压顶升来实现增加或减少塔身标准节,使起重机能随着建筑物高度变化而升高或降低,同时起重机的起重能力不因起重机的升高而降低。
1.2 工作速度高,调速性能好,工作平稳,效率高。
起升机构采用带涡流制动器的电机,电磁离合器换档的三速变速箱,能实现重载低速,轻载高速,最高速度可达106.5m/min。
小车牵引机构的电机具有三种速度,通过高效率,体积小的行星减速机,使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器,承载能力高,起制动平稳。
1.3 工作范围大,工作方式多,适用对象广。
通过更换和增减一些部件及辅助装置,起重机可获得独立固定、附着于建筑物爬升等两种工作方式,以满足不同的使用要求。
附着式的最大起升高度可达160米,附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为46.3米。
该起重机具有50米、55米、60米三种臂长组合,可满足不同工地的需要。
1.4 各种安全装置齐全,各机构均设有制动器,可保证工作安全可靠。
该起重机设有起升高度限位器,小车变幅限位器,力矩限制器,起重量限制器,回转限位器,小车断绳保护装置等安全装置。
1.5 司机室独立侧置,视野好,可带空调设备,给操作者创造了较好的工作环境(需要空调,请用户另订或自备)。
5013-4塔吊使用说明书
第一、将吊杆落至下转台以下,将吊杆横端贴紧塔身固定,收起起重绳。
第二、在塔顶顶端,平衡臂及平衡重吊架前端,各固定1吨滑轮一个,穿上起重绳,最后固定于平衡臂前端,臂架尾部栓一根溜绳。
第三、启动升起机构,慢慢拉紧起重绳,将平衡臂缓缓拉起,使其跟部交点接近固定节交点,当两交点对正后,销上销轴.注意提升臂架时,溜住溜绳,以避免平衡臂便转和碰撞臂架。
第四、松开平衡臂跟部的起重绳.将起重绳固定在塔顶.启动起升机构慢慢拉紧起重绳,同时上后拉紧溜绳.将起重臂拉起一个角度.将连接平横臂拉杆,销上销轴。
第五、栏杆连接完毕,慢慢松动刹车,放松起重绳,使拉杆缓缓拉紧。
第六、吊起两块平衡重安放在平衡臂尾部。
塔吊使用说明书使用说明书一、简介塔吊是一种用于在建筑工地上进行重物起吊和搬运的机械设备,本使用说明书旨在详细介绍塔吊的使用方法和注意事项,以确保用户能够正确、安全地操作塔吊。
二、安全须知1. 在操作塔吊之前,必须熟悉并理解本使用说明书中的所有内容,特别是相关的安全操作规程。
2. 操作塔吊时,必须严格按照相关法律法规、标准和规程的要求进行,确保施工现场的安全。
3. 操作人员必须经过相关培训,具备塔吊操作证书,并按照规定定期进行复审。
4. 操作人员必须在合适的心理和生理状态下进行作业,不得饮酒、服用药物或处于疲劳状态下操作。
5. 在操作塔吊时,必须确保作业区域没有人员和障碍物,以免发生伤害和事故。
三、塔吊的使用方法1. 准备工作a. 在使用塔吊之前,必须对其进行检查和维护,确保各部件正常工作、安装牢固。
b. 检查并清洁塔吊的操作台、电气控制盘等部位,确保操作仪器清晰可见。
c. 检查塔吊的液压系统、电气系统等主要零部件是否正常,并及时修复存在的故障。
2. 启动塔吊a. 操作人员必须确保塔吊周围安全,启动之前应发出警示信号,并确保操作台的机械锁定装置处于解锁状态。
b. 按照操作台上的启动按钮的要求,逐步启动塔吊的各个系统,并确保其正常运行。
3. 进行起吊和搬运a. 在进行起吊和搬运工作之前,必须对起吊物进行严密的固定和检查,以确保不会发生脱落或失稳。
b. 操作人员必须根据起吊物的重量和尺寸,合理选择和安装塔吊的起重锚固件和配重。
c. 在起吊和搬运过程中,操作人员必须根据信号员的指示进行操作,严禁随意改变起吊物的运动轨迹和速度。
d. 在进行高空吊装工作时,必须严格遵守防护措施,确保起吊物和塔吊本身的稳定和安全。
四、注意事项1. 在操作塔吊时,必须注意塔吊的额定载荷和工作范围,不得超过其安全使用的极限。
2. 遇到恶劣天气或其他不利作业条件时,必须立即停止作业,并采取相应的安全措施,以保障现场人员的安全。
3. 定期对塔吊进行检查、保养和维护,确保其正常运行。
塔吊(tower crane)尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载,并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。
自升塔顶有截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑架式。
凡是上回转塔机均需设平衡重,其功能是支承平衡重,用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。
除平衡重外,还常在其尾部装设起升机构。
起升机构之所以同平衡重一起安放在平衡臂尾端,一则可发挥部分配重作用,二则增大绳卷筒与塔尖导轮间的距离,以利钢丝绳的排绕并避免发生乱绳现象。
平衡重的用量与平衡臂的长度成反比关系,而平衡臂长度与起重臂长度之间又存在一定比例关系。
平衡重量相当可观,轻型塔机一般至少要3~4t,重型的要近30t。
2发展编辑从塔吊行业的发展来看,行业与国家经济、建筑/房地产高度相关,因此,从国家经塔吊(2张)济走势以及房地产行业发展趋势看塔吊行业发展具有一定科学意义。
2010年,中国经济延续了2009年以来的回升向好态势,为各个行业发展奠定了良好的基础,房地产行业随之迅速回升,塔吊行业也有明显上升,根据中国工程机械协会统计,2010年塔吊销量突破4万台。
2011年受房地产调控、动车事故、日本地震等影响,塔吊市场规模扩张速度有所放慢,但仍保持10%以上的增速。
进入21世纪,中国塔吊行业整体格局也发生了很大的变化。
不断有新的企业进入塔吊行业,据估计,目前中国的塔吊生产企业已有400多家(其中规模以上企业已超过百家)。
虽然优惠利率取消、提高首付、限购等因素将会继续困扰着2012年房地产行业,但考虑到未来一段时间内房地产业作为支柱产业的地位难以动摇,市场对房地产的刚性需求较强等因素,预计2012年房地产行业仍有所增长,保障房建设将成为其发展引擎。
从中国塔吊行业与房地产投资的运行情况对比分析来看,塔吊行业有着对房地产行业先行指标的特点,房地产投资的变化在塔吊行业提前一年显示出来。
因此,根据当前国内外经济形势,结合2003-2011年中国塔吊市场发展情况,预计2012年行业销售收入有望接近190亿元,增长率约10%,较2011年略有回落。
3分类编辑按变幅方式可分为:1.俯仰变幅式;2.小车变幅式。
按操作方式可分为:1.可自升式;2.不可自升式。
按转体方式可分为:1.动臂式;2.下部旋转式。
按固定方式可分为:1.轨道式;2.水母架式。
按塔尖结构可分为:1.平头式;2.尖头式。
按作业方式可分为:1.机械自动;2.人为控制。
一、按有无行走机构可分为移动式塔式塔吊和固定式塔吊。
移动式塔式塔吊根据行走装置的不同又可分为轨道式、轮胎式、汽车式、履带式四种。
轨道式塔式塔吊塔身固定于行走底架上,可在专设的轨道上运行,稳定性好,能带负荷行走,工作效率高,因而广泛应用于建筑安装工程。
轮胎式、汽车式和履带式塔式塔吊无轨道装置,移动方便,但不能带负荷行走、稳定性较差。
固定式塔式塔吊根据装设位置的不同,又分为附着自升式和内爬式两种,附着自升塔式塔吊能随建筑物升高而升高,适用于高层建筑,建筑结构仅承受由塔吊传来的水平载荷,附着方便,但占用结构用钢多;内爬式塔吊在建筑物内部(电梯井、楼梯间),借助一套托架和提升系统进行爬升,顶升较繁琐,但占用结构用钢少,不需要装设基础,全部自重及载荷均由建筑物承受.二、起重臂的构造特点可分为俯仰变幅起重臂(动臂)和小车变幅起重臂(平臂)塔式塔吊。
俯仰变幅起重臂塔式塔吊是靠起重臂升降未实现变幅的,其优点是:能充分发挥起重臂的有效高度,机构简单,缺点是最小幅度被限制在最大幅度的30%左右,不能完全靠近塔身,变幅时负荷随起重臂一起升降,不能带负荷变幅。
小车变幅起重臂塔式塔吊是靠水平起重臂轨道上安装的小车行走实现变幅的,其优点是:变幅范围大,载重小车可驶近塔身,能带负荷变幅,缺点是:起重臂受力情况复杂,对结构要求高,且起重臂和小车必须处于建筑物上部,塔尖安装高度比建筑物屋面要高出15-20米。
三、塔身结构回转方式可分为下回转(塔身回转)和上回转(塔身不回转)塔式塔吊。
下回转塔式塔吊将回转支承、平衡重主要机构等均设置在下端,其优点是:塔式所受弯矩较少,重心低,稳定性好,安装维修方便,缺点是对回转支承要求较高,安装高度受到限制。
上回转塔式塔吊将回转支承,平衡重,主要机构均设置在上端,其优点是由于塔身不回转,可简化塔身下部结构、顶升加节方便。
缺点是:当建筑物超过塔身高度时,由于平衡臂的影响,限制塔吊的回转,同时重心较高,风压增大,压重增加,使整机总重量增加。
四、塔吊安装方式不同可分为能进行折叠运输,自行整体架设的快速安装塔式塔吊和需借助辅机进行组拼和拆装的塔式塔吊。
能自行架设的快装式塔机都属于中小型下回转塔机,主要用于工期短,要求频繁移动的低层建筑上,主要优点是能提高工作效率,节省安装成本,省时省工省料,缺点是结构复杂,维修量大。
需经辅机拆装的塔式塔吊,主要用于中高层建筑及工作幅度大,起重量大的场所,是建筑工地上的主要机种。
五、按有无塔尖的结构可分为平头塔式塔吊和尖头塔式塔吊。
平头塔式塔吊是最近几年发展起来的一种新型塔式塔吊,其特点是在原自升式塔机的结构上取消了塔尖及其前后拉杆部分,增强了大臂和平衡臂的结构强度,大臂和平衡臂直接相连,其优点是:1、整机体积小,安装便捷安全,降低运输和仓储成本;2、起重臂耐受性能好,受力均匀一致,对结构及连接部分损坏小;3、部件设计可标准化、模块化、互换性强,减少设备闲置,提高投资效益,其缺点是在同类型塔机中平头塔机价格稍高。
4设计外包编辑定义塔吊设计外包服务:是指企业客户聘请专业的塔吊设计服务商,为企业客户提供全方位的CMD技术服务,来增强企业技术优势、降低开发成本的行为。
分类开发性设计:应用成熟设计经验或具有可行的新技术,设计新型塔吊,主要包括功能设计和机构设计。
升级性设计:根据使用经验和技术发展对已有的塔吊设计更新升级,以提高性能、降低制造成本或减少运行费用。
衍生性设计:为适应新的需要对已有的塔吊作部分的修改或增删,从而发展出不同于标准型的衍生产品。
系列化设计:以一种塔吊为母本,设计出一系列与之功能相同外形相似,但功率、吨位、尺寸有所不同的一系列产品。
开发流程一、制定需求分析。
根据功能、性能、作业环境等因素,与客户共同制定详细的用户需求说明书,进而确定开发目标。
二、初步方案设计。
根据需求分析,进行方案制定,包括功能及参数设定、基础计算、绘制初步三维总等工作,进而与客户进行初步审查。
三、详细方案设计。
听取初审意见,实施方案设计。
修改细化三维模型总图,绘制零件三维图,对结构部件进行有限元分析及动态模拟。
进而与客户进行二次审查。
四、最终方案确定及图纸绘制。
听取二审意见,修改方案设计。
绘制平面图(如零件图、部件装配图和总装配图,涂装图等),出零件表、易损件清单。
五、制作全部技术文件,包括宣传及技术样本、产品使用说明书。
5使用说明编辑小高层100米以下,用QTZ5008,23万左右,中高140米以下,用QTZ5013或QTZ5313,27万至32万,高层200米以下,用QTZ6313或QTZ7030,80万至120万以上价格为市场上的中等价位,因生产厂家和配置不同可能会有较大差异。
塔吊按照力矩进行划分,大致划分为QTZ125(力矩1250).QTZ80(力矩800)..QTZ63(力矩630)..QTZ50(力矩500)..QTZ40(力矩400)QTZ31.5,QTZ25型塔式起重机,大部分工程建设使用QTZ63、QTZ50、QTZ40塔吊,QTZ31.5.QTZ25塔吊在大部分省市基本淘汰了。
6历史编辑塔式起重机简称塔机,亦称塔吊,起源于西欧。
据记载,第一项有关建筑用塔机专利颁发于1900年。
1905年出现了塔身固定的装有臂架的起重机,1923年制成了近代塔机的原型样机,同年出现第一台比较完整的近代塔机。
1930年当时德国已开始批量生产塔机,并用于建筑施工。
1941年,有关塔机的德国工业标准DIN8770公布。
该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。
我国的塔机行业于20世纪50年代开始起步,相对于中西欧国家由于建筑业疲软造成的塔机业的不景气,我国的塔机业正处于一个迅速的发展时期。
从塔机的技术发展方面来看,虽然新的产品层出不穷,新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高,但是塔机的技术并无根本性的改变。
塔机的研究正向着组合式发展。
所谓的组合式,就是以塔身结构为核心,按结构和功能特点,将塔身分解成若干部分,并依据系列化和通用化要求,遵循模数制原理再将各部分划分成若干模块。
根据参数要求,选用适当模块分别组成具有不同技术性能特征的塔机,以满足施工的具体需求。
推行组合式的塔机有助于加快塔机产品开发进度,节省产品开发费用,并能更好的为客户服务。
塔机分为上回转塔机和下回转塔机两大类。
其中前者的承载力要高于后者,在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。
按能否移动又分为:走行式和固定式。
固定式塔机塔身固定不转,安装在整块混凝土基础上,或装设在条形式X形混凝土基础上。
在房屋的施工中一般采用的是固定式的。
7操作规程编辑1.使用前,应检查各金属结构部件和外观情况完好,空载运转时声音正常,重载试验制动可靠,各安全限位和保护装置齐全完好,动作灵敏可靠,方可作业。
2.操作各控制器时,应依次逐步操作,严禁越挡操作。
在变换运转方向时,应将操作手柄归零,待电机停止转动后再换向操作,力求平稳,严禁急开急停。
3.设备在运行中,如发现机械有异常情况,应立即停机检查,待故障排除后方可进行运行。
4.严格持证上岗,严禁酒后作业,严禁以行程开关代替停车操作,严禁违章作业和擅离工作岗位或把机器交给他人驾驶。
5.装运重物时,应先离开地面一定距离,检查制动可靠后方可继续进行。
6.坚持"十"不吊。
作业完毕,应断电锁箱,搞好机械的"十字"作业工作。
十不吊的内容如下:(1)、斜吊不吊(2)、超载不吊(3)、散装物装得太满或捆扎不牢不吊(4)、吊物边缘无防护措施不吊(5)、吊物上站人不吊(6)、指挥信号不明不吊(7)、埋在地下的构件不吊(8)、安全装置失灵不吊(9)、光线阴暗看不清吊物不吊(10)、六级以上强风不吊8塔吊型号编辑塔机型号编制方式极其多样化。
过去,我国对此曾作出统一规定。
此项规定虽仍执行,但很多塔机生产厂家还有一套表达方式。
塔机型号表达的主参数主要有两种:一为额定起重力矩,二为最大臂长及臂端起重量。
现就几种典型编制方式介绍如下,常见的3种分类方式:1、标准规定编号方式按ZBJO4008执行,我国塔机型号组成为:类组代号+形式+特性代号+主参数代号。
