表7.11 施工技术文件及其投标资料表表1 施工组织设计第一章编制说明第一节编制依据、编制原则一、编制依据1、xx渠道倒虹吸项目（S33）招标文件、图纸及参考资料。
2、公路交叉建筑物技术条款及招标附件及招标文件答疑。
3、国家和水利水电部颁发的施工、设计规范、规程和标准及xx省颁布的有关法规性文件。
4、xx省有关建筑图标准图集。
5、我公司对现场的实地考察及多年类似工程的施工经验。
二、编制原则1、施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染的原则。
2、遵循实事求实的原则，根据工程的特点，从实际出发，科学组织、均衡施工，达到快速、有序、均衡、高效。
3、遵循合同文件和有关施工、验收规范的原则，严格按照规定的工期、安全、质量目标等要求编制施工组织设计，使业主的各项要求得到有效的保障。
4、遵循“安全第一、预防为主”的原则，从各方面制定切实可行的措施，确保安全施工。
第二节工程概况本工程位于xx省xx市顺平县境内，距离县城7Km。
该工程标段起点桩号352+600；终点桩号353+250。
本标段工程包括xx倒虹吸、xx退水闸、渠道工程以及东阳各庄公路桥、附属建筑物、金属结构、机电设备、管理道路。
一、主要技术标准1、建设标准：工程等级为Ⅰ等，主要建筑物为Ⅰ级，大型建筑物和渠道防洪标准按照100年一遇洪水设计，300年一遇洪水校核。
设计流量135m3/s,加大流量160 m3/s。
2、倒虹吸结构形式：管身段长240m，为三孔一联钢筋混凝土箱型结构，每孔净宽为6.0m×6.0m；进口检修闸室段长10m，为开敞式钢筋混凝土结构，分3孔，每孔净宽6m；出口节制闸室长为20m，宽20.4m，为开敞式钢筋混凝土结构，进口渐变段长45m，底板与侧墙分离的混凝土结构；进出口渐变段长分别为45m、70m，均为底板与侧墙分离的混凝土结构。
3、东阳各庄公路桥：东阳各庄桥为Ⅱ级公路桥，桥型为16米跨预应力凝土空心板梁。
合同编号：南水北调总干渠河道倒虹吸工程施工方案批准：审核：编制：建设集团有限公司项目经理部二○一年月日河道倒虹吸施工方案第一章工程概述1.1工程概况河道倒虹吸位于渠道里程桩号29+763处。
包括上游河道整治段、进口连接段、管身段、出口连接段、出口河道整治段，建筑物总长232.2m，其中：管身段长度106.2m。
进口防护段长30m，进口连接段长16m，管身段长103.2m，出口连接段长40m，出口防护段长40m。
河道倒虹吸为6孔箱涵，3孔一联对称布置，单孔净空尺寸5m×5m，外部高度7.2m。
底板和顶板砼厚度1.1cm.外边墙底部厚度1.56cm、顶部1.0m，内墙厚度90cm。
上游河道整治175.12m 下游河道整治122.7m。
工程区位于***盆地西部岗地与***平原的交接处，地势西高东低，地面高程137～151m。
地层主要由上第三系（N）和第四系（Q）组成，新、老地层呈不整合接触。
上第三系由粘土岩、砂岩和砂砾岩组成，钻孔共揭露三个韵律层，总厚度大于25.0m。
第四系由中更新统（al-plQ2）、上更新统（al-lQ3）、全新统（alQ）和人工填土（rQ）组成。
中更新统粉质粘土4分布于右岸岗地。
上更新统具二元结构，由上部粉质粘土、粉质壤土和下部粗砂组成。
全新统粉质壤土结构疏松，主要分布于河床。
人工填土由粉质粘土夹杂砖瓦碎块组成，分布于河道右岸岗地表层。
工程区地下水主要赋存于Q3粗砂和N砂岩、砂砾岩。
Q3粗砂渗透系数k=i×10-4cm/s；N 砂岩渗透系数k=i×10-4～i×10-3cm/s；N砂砾岩渗透系数k=i×10-3cm/s。
河水和地下水对混凝土均不具侵蚀性。
Q3粉质粘土硬塑状为主，具低～中等压缩性，弱膨胀性为主，局部具强膨胀性；Q3粉质壤土硬塑～可塑状，具低～中等压缩性；粗砂具低～中等压缩性。
Q2粉质粘土硬塑状为主，具低～中等压缩性，中等膨胀性为主，局部具强膨胀性。
南水北调中线渠道倒虹吸防洪分析及加固措施摘要：南水北调中线干线工程自湖北丹江口水库引水，一路北上，已成为京津冀豫四省市19座大中城市的主力水源。
中线工程线路长，交叉建筑物多，工程防洪压力巨大。
由于近年来城乡快速发展，渠道沿线地形地貌多有变化，按原设计建设完成的渠道倒虹吸出现不满足防洪需要的情况。
本文以新乡卫辉段山庄河渠道倒虹吸为例，进行防洪复核分析，提出防护加固措施。
关键词：倒虹吸；防洪复核；防护加固1 引言山庄河渠道倒虹吸为南水北调中线总干渠与海河流域卫河水系山庄河的交叉建筑物，因倒虹吸下游地方修建的公路横跨山庄河且为三孔圆形涵洞结构，经防洪复核，不满足山庄河过流、行洪要求，影响总干渠安全。
故对倒虹吸进口裹头进行加高加固，对进口防洪堤培厚加固，确保总干渠防洪安全。
2 工程概述山庄河倒虹吸位于新乡卫辉唐庄镇辖区，是南水北调中线干线工程重点输水建筑物。
倒虹吸由进口渐变段、进口检修闸、管身段、出口控制闸和出口渐变段组成，总长291m。
管身为3孔箱形钢筋混凝土结构，单孔尺寸7.0m7.3m（宽×高）。
交叉断面以上集水面积25.2km2，设计洪水标准为100年一遇，相应洪峰流量为787m3/s，校核洪水标准为300年一遇，相应洪峰流量为1000m3/s。
倒虹吸下游80米跨山庄河河道为地方修建的致富路，路下为三孔拱涵，直径为3米，高度为1.7米，用于河道过流。
经测量，路面高程已高于倒虹吸进口裹头防护堤高程0.93米。
一旦遭遇暴雨，因致富路三孔拱涵过流能力严重不足，极易形成阻水断面，造成河道上游水位急速抬升，发生外水入渠风险。
致富路与南水北调中线总干渠位置示意图见图1。
图1 致富路与南水北调中线总干渠位置示意图3 防洪复核根据山庄河倒虹吸附近实际地形及地物，分两种工况进行计算：1）不考虑山庄河两岸出流，按洪水全部从下游公路处通过计算。
采用水库调洪法对山庄河总干渠下游公路处进行调洪演算，各频率成果见表1。

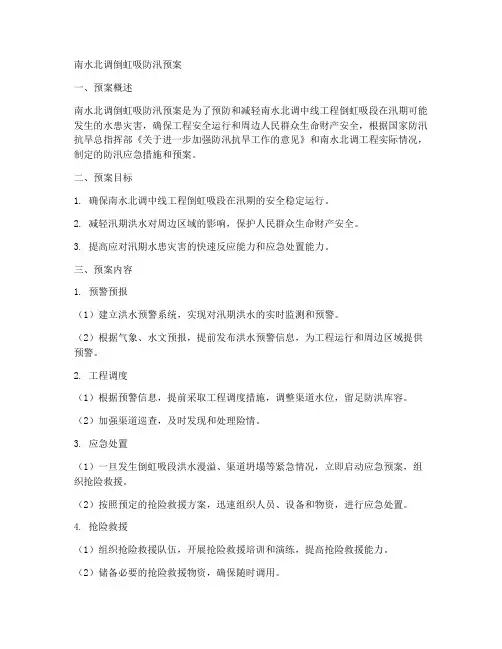

南水北调倒虹吸防汛预案一、预案概述南水北调倒虹吸防汛预案是为了预防和减轻南水北调中线工程倒虹吸段在汛期可能发生的水患灾害，确保工程安全运行和周边人民群众生命财产安全，根据国家防汛抗旱总指挥部《关于进一步加强防汛抗旱工作的意见》和南水北调工程实际情况，制定的防汛应急措施和预案。
二、预案目标1. 确保南水北调中线工程倒虹吸段在汛期的安全稳定运行。
2. 减轻汛期洪水对周边区域的影响，保护人民群众生命财产安全。
3. 提高应对汛期水患灾害的快速反应能力和应急处置能力。
三、预案内容1. 预警预报（1）建立洪水预警系统，实现对汛期洪水的实时监测和预警。
（2）根据气象、水文预报，提前发布洪水预警信息，为工程运行和周边区域提供预警。
2. 工程调度（1）根据预警信息，提前采取工程调度措施，调整渠道水位，留足防洪库容。
（2）加强渠道巡查，及时发现和处理险情。
3. 应急处置（1）一旦发生倒虹吸段洪水漫溢、渠道坍塌等紧急情况，立即启动应急预案，组织抢险救援。
（2）按照预定的抢险救援方案，迅速组织人员、设备和物资，进行应急处置。
4. 抢险救援（1）组织抢险救援队伍，开展抢险救援培训和演练，提高抢险救援能力。
（2）储备必要的抢险救援物资，确保随时调用。
（3）加强与地方防汛抗旱指挥部、相关部门和单位的协作，共同开展抢险救援工作。
5. 后期处置（1）对受灾区域进行临时安置和救助，确保受灾群众基本生活得到保障。
（2）组织力量进行灾后重建，尽快恢复工程运行和周边区域的生产生活秩序。
四、组织协调1. 建立南水北调倒虹吸防汛指挥部，负责组织、协调和指挥防汛工作。
2. 加强与地方防汛抗旱指挥部、相关部门和单位的沟通协作，共同开展防汛工作。
五、宣传培训1. 开展南水北调倒虹吸防汛知识的宣传和培训，提高周边人民群众的防汛意识。
2. 组织防汛演练，提高工程运行管理和抢险救援队伍的实战能力。
六、预案的修订和实施1. 根据实际情况和经验总结，不断完善和修订防汛预案。

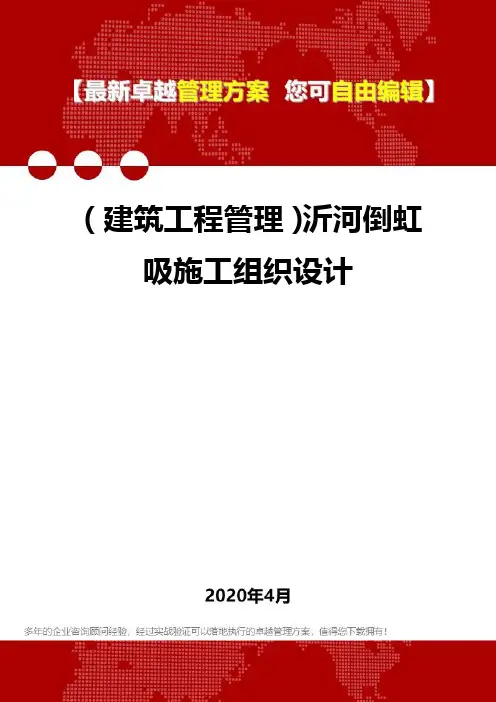

（建筑工程管理）沂河倒虹吸施工组织设计南水北调沂水河渠道倒虹吸施工组织设计一、编制依据及编制原则1编制依据本施工方案是根据南水北调中线一期工程总干渠新郑南段施工图纸和招投标文件等要求，以及水利部的有关施工规范、规程、标准，参考总体施工组织设计，并结合本单位的实际情况和多年的施工经验，通过实地考察编制。
2编制原则(1)遵守招标合同文件各项条款要求，全面响应招标文件，认真贯彻业主或监理工程师及其授权人士或代表的指示、指令和要求。
(2)严格遵守招标合同文件明确的设计规范、施工规范和质量评定与验收标准。
坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。
(3)实施项目法管理，通过对劳务、设备、材料、资金、技术、方案、信息、时间与空间条件的优化处置，实现成本、工期、质量及社会信誉的预期目标效果。
二、工程概况新郑南段工程位于沙河南～黄河南的中段，地域上属于河南省郑州市的新郑市南部。
本标段为新郑南段第一施工标段，设计桩号为SH(3)115+348.7～SH(3)120+500，标段总长度5.1513km，标段内共有河渠交建筑物叉1座；建筑物排序详见表1.1-1。
(1)沂水河渠道倒虹吸工程沂水河渠道倒虹吸属于沙河南～黄河南渠段上的新郑南段工程的河渠交叉建筑物，工程位于河南省新郑市西南约9km的观音寺乡前张村附近，东距107国道约4km，西距新郑～禹州市公路约2km。
沂水河渠道倒虹吸起点总干渠桩号为SH（3）119+955.1，终点桩号为SH（3）120+356.1，建筑物总长401m，其中管身水平投影长272m。
倒虹吸管身横向为4孔，箱形钢筋混凝土结构，2联4孔，单孔尺寸7.0m×6.9m （宽×高）。
沂水河渠道倒虹吸主要建筑物由进口至出口依次为：进口渐变段、进口检修闸、管身段、出口控制闸和出口渐变段组成。
工程总体布置详述如下：a)倒虹吸进口渐变段及检修闸室段进口渐变段，桩号为总干渠设计桩号SH(3)119+955.1～SH(3)119+995.1长40m，该段采用底板与侧墙分离的钢筋混凝土结构。
南水北调中线工程马头沟倒虹吸砼浇筑施工简介一、工程概况马头沟渠道倒虹吸管身全长297米，分22节，其中水平管身段共14节（200米），进出口斜管段各4节，斜管段坡度别离为1：和1：，钢筋混凝土箱型结构，2孔，单断面×，管身顶板、底板及边墙别离厚，中隔墙厚，砼总方量17176m3，砼品级为C30W4F150。
二、整体施工方案南水北调中线工程京石段大多数倒虹吸工程采纳布料机输送砼施工方案，在投标文件中，我单位承建的马头沟倒虹吸管身砼入仓方式也采纳布料机，采纳布料机必需将其轨道布置在基坑底部，然而设计基坑工作面宽只有3米，很难知足布料机安装，且无法将模板、钢管脚手架运输至各个工作面，必需将基坑工作面拓宽至7米，但因工作面拓宽致使工程量的增加业主不予认可，需额外增加费用近40万。
因此咱们通过反复论证，决定采纳60t轨道式龙门吊浇筑管身砼浇筑施工技术方案，龙门吊结构简单、稳固性好、操作方便、平安靠得住,，且易实现单机自动操纵。
龙门吊浇筑砼方式如以下图所示：三、采纳龙门吊输送砼的可行性及好坏性一、利用龙门吊浇筑管身砼需要解决以下几个问题：1）龙门吊轨道放在基坑底部仍是放在高程马道上。
若是放在基坑底部一样存在拓宽工作面，增加开挖量的问题，若是放在马道上存在边坡是不是稳固的问题，需要验算地基承载力和边坡稳固性，验算进程如下：①工区内地质条件工区内主腹地层为第四系松散地层，奥陶系中统马家沟组灰岩：灰白、灰黄色，细晶结构，厚层状构造，为全强风化状态；燕山期侵入岩体闪长岩：呈黑灰、灰绿色，粗粒结构，块状构造，节理裂隙发育，节理裂隙处有擦痕和铁染，为全强风化状态。
地基的承载力为300KPa，内摩擦角取 =25°，粘聚力取c= 40kN/m2，岩石重力密度为25KN/m3。
②外部最不利荷载龙门吊净重78T，混凝土及吊罐重9T，两边轨道为矩形，荷载作用范围各为8m×。
③地基承载力的复核：依照承载能力极限状态分析永久荷载作用下的压应力为：78×10×103/（2×8×）=可变荷载作用下的压应力为：9×10×103/（2×8×）=由永久荷载效应操纵的组合：S=γＧS GK +γQ S QK =×+×=＜300 KPa故地基承载力知足要求。
河北工程大学毕业设计题目：南水北调中线中易水倒虹吸工程设计目录1. 前言 (3)2. 设计采用的主要规程、规范 (5)2.1文件依据 (5)2.2执行规范、规程 (5)3. 设计概况 (6)3.1河道现状 (6)3.2设计基本资料 (6)3.2.1倒虹吸设计指标 (6)3.2.2总干渠设计指标 (6)3.2.3交叉断面天然河道设计指标 (7)3.2.4材料等级 (7)3.2.5地质参数 (8)4. 总体设计 (9)4.1工程等别和标准 (9)4.1.1工程等别及建筑物级别 (9)4.1.2防洪标准 (9)4.1.3地震烈度 (9)4.2结构安全指标 (9)4.3 建筑物轴线选择 (10)4.3.1选线原则 (10)4.3.2轴线选择 (10)4.4建筑物长度 (11)4.4.1不同口门宽度的壅水计算 (11)4.4.2倒虹吸浅埋护砌对河道水位影响分析 (13)4.5一般冲刷深度计算 (13)4.5.1 冲刷深度计算 (14)4.5.2计算结果 (14)4.6工程布置和主要建筑物型式 (15)4.6.1主要建筑物型式 (15)4.6.2工程布置 (17)4.7 水力设计 (19)4.7.1 倒虹吸进出口渐变段长度 (19)4.7.2 倒虹吸进出口高程确定 (19)4.7.3 倒虹吸管身水力设计 (20)4.8 主要建筑物稳定结构设计 (23)4.8.1稳定计算 (23)4.8.2结构计算 (26)4.9治导工程设计 (41)4.9.1导流堤设计 (41)4.9.2导流堤顶面高程的确定 (41)4.9.3导流堤的的堤顶宽和边坡确定 (41)4.9.4导流堤的冲刷与防护设计 (42)5 节能设计 (44)5.1节能设计依据 (44)5.2节能设计原则 (44)5.3节能设计 (44)5.3.1节能分析 (44)5.3.2节能设计 (44)6致谢 (46)7参考文献 (47)8图纸 (48)1.前言南水北调工程中线工程是从汉江上游的丹江口水库取水，该工程总干渠自河南省安阳市丰乐镇穿过漳河进入我省后，基本沿太行山东麓和京广铁路西北侧行，途经邯郸、邢台、石家庄、保定及廊坊的部分县，于涿州市西町村北穿北拒马河中支进入北京市境内。
（建筑给排水工程）减少南水北调中线工程排水倒虹吸施工详图设计工日减少南水北调中线工程排水倒虹吸施工详图设计工日成果申报材料小组名称：倒虹吸设计QC小组二〇一二年三月目录12455679一、小组概况表1-1 小组概况表二、背景介绍南水北调中线一期工程从丹江口水库到北京1277km,其中长江勘测规划设计研究有限责任公司承担陶岔至鲁山段约215km勘测设计，其中排水倒虹吸共有80座。
总干渠要求2014年全线通水，为满足现场施工要求，南水北调中线建管局（业主）要求2011年7月底前完成总干渠陶岔至鲁山段全部排水倒虹吸的施工详图设计。
图2-1 南水北调中线干线工程路线图陶岔至鲁山段排水倒虹吸见表2-1.表2-1 陶岔至鲁山段排水倒虹吸表三、选题理由图3-1 选题理由四、活动计划表4-1 活动计划与实施表五、现状调查小组对本公司排水倒虹吸施工详图的设计定额工日进行了统计分析，如下表5－1。
表5-1 排水倒虹吸施工详图设计定额工日统计表根据各设计内容所需定额工日统计结果绘制排列图如图5－1。
图5-1 排水倒虹吸施工详图设计额定工日排列图从排列图中看出：“绘制水工CAD结构图”、“绘制水工CAD钢筋图”占倒虹吸施工详图设计工日的73.3%为了满足业主对80座倒虹吸施工详图设计必须在7个月内完成的工期要求，同时结合公司人力资源现状，安排10名设计人员在7个月内完成80座倒虹吸施工详图设计，平均一座倒虹吸要求的工日：目前设计能力为每座倒虹吸实耗工日45。
因此目标值设定为：将平均一座排水倒虹吸的施工详图设计工日从45减少到26。
图6-1 目标值设定根据现状调查统计，“绘制水工CAD结构图”、“绘制水工CAD钢筋图”耗费工日多是本课题症结所在，小组决定从提高CAD结构图和钢筋图的设计效率入手，实现目标。
七、原因分析小组成员分析了“绘制水工CAD结构图”、“绘制水工CAD配筋图”耗费工日多这2个主要问题，找出了耗费工日的的原因，绘制原因分析关联图如下图7－1。
图7-1 原因分析关联图表8-1 末端因素1确认表表8-5 末端因素5确认表表8-6 末端因素6确认表表8-7 末端因素7确认表“要因确认”结果如下图8-1。
图8-1 要因确认结果九、制定对策要因确认后，针对两个主要原因，分别制定了两个不同的对策方案，通过深入分析综合评估，选定具体实施对策方案，对策方案确定表如下：表9-1 对策方案确定表小组成员按照“5W1H”的方法进行分析讨论，制定“减少排水倒虹吸施工详图设计工日对策表”如下：表9-2 减少排水倒虹吸施工详图设计工日对策表对策表目标设定依据为：目标1工日=绘制一座倒虹吸水工CAD结构图原工日×（一座倒虹吸设计目标工日/一座倒虹吸设计实耗工日）=14×（26/45）=8目标2工日=绘制一座倒虹吸水工CAD钢筋图原工日×（一座倒虹吸设计目标工日/一座倒虹吸设计实耗工日）=19×（26/45）=11十、对策实施实施一：建立倒虹吸基本元件三维参数化模板库针对“缺乏倒虹吸CAD绘图标准元件库”要因，小组引进了具有国际领先水平的三维设计软件CATIA，建立倒虹吸基本元件三维参数化模板库，根据三维结构模型自动生成二维CAD 结构图。
步骤一：对小组成员进行CATIA软件基本操作培训对小组成员进行CATIA软件基本操作培训，由王进丰负责。
表10-1 三维设计软件CATIA培训计划表为确保学习效果，对培训中的4项内容，组织CATIA软件操作考试，培训成绩如下：表10-2 三维设计软件CATIA操作考试成绩表图10-1 培训现场照片步骤二：采用CATIA三维参数化建模功能，建立倒虹吸各个基本设计单元的三维模板库此步骤由小组成员李小帅、张荣负责，建库时间从2011年1月11日到2月10日，共31天，与计划完成时间一致。
排水倒虹吸有80个，平均每个约有10多个结构分缝段，根据倒虹吸结构特点，分为挡墙、进口段、管身平段、管身斜弧平段、出口段等，归纳其基本元件的种类个数共127个。
由于种类过多，出现模型实现工作量大、调用不方便的问题，给模型参数化和模型重用带来了技术难题。
根据倒虹吸结构特点，小组成员对倒虹吸基本元件的种类进一步抽象与归并，达到一个模板包含多个种类的效果。
以下以倒虹吸进口段三维参数化模板为例，建立过程如下：①提取排水倒虹吸进口段结构设计参数分析排水倒虹吸进口段结构的设计特点，提取倒虹吸进口段结构尺寸设计参数, 见图10-2。
图10-2倒虹吸进口段结构设计参数②种类归并，建立模板通过对倒虹吸进口段的体型种类进一步抽象与归并，采用CATIA软件的“阵列”与“规则”功能，将倒虹吸进口段的“一洞”，“二洞” ...“多洞”的体型种类规并为一个类型的模板，过程见图10-3、图10-4。
图10-3 用“阵列”功能将“二洞及以上”种类归并为一类图10-4 用“规则”功能将所有洞种类归并成一个模板③建立模板库，方便调用把最终确定的各类三维参数化模板按结构分类添加到库中，见图10-5，小组成员只需要调用相应模板库中模型，设定或修改相关参数，即可生成该设计方案的三维结构模型。
图10-5 倒虹吸进口段三维参数化模板库步骤三：小组人员采用三维结构模型自动生成二维CAD结构图小组人员通过三维结构模型自动生成二维CAD结构图，并计算统计结构工程量，此步骤由黄少华、张菊红负责。
在CATIA软件中，小组人员从三维设计模板库直接调用三维参数化模板，通过修改设计参数，即可重新生成所需三维结构模型，如图10-6。
图10-6 倒虹吸三维结构模型在三维结构模型中可任意定义剖切面，自动生成二维CAD结构图，如图10-7。
图10-7 自动生成二维CAD结构图小组成员通过三维结构模型自动计算统计结构工程量，如图10-8。
图10-8 自动统计计算结构工程量小组成员于2011年2月11日到4月25日，完成了全部80座排水倒虹吸的三维结构模型，自动生成二维CAD结构图，自动统计计算结构工程量。
在小组全体成员的努力下，如期完成了三维设计软件CATIA软件的引进与消化应用，并建立了排水倒虹吸各种类型建筑物元件的三维参数化模板库，利用软件自动生成水工二维CAD结构图和自动统计结构工程量。
对于平均一座排水倒虹吸的结构设计，实施对策前后工日对比如下表：表10-3 实施对策前后结构设计工日对比表实施二：利用水工三维配筋软件自动生成二维CAD钢筋图针对“设计软件不能自动生成二维CAD钢筋图”要因，利用我院自主研发的水工建筑物三维配筋软件自动生成水工二维CAD钢筋图。
步骤一：对设计人员进行水工三维配筋软件操作培训对小组成员进行三维配筋软件基本操作培训，由杨新军负责。
表10-4 三维配筋软件培训计划表为确保学习效果，对培训中的3项内容，组织三维配筋软件操作考试，培训成绩如下：表10-5 三维配筋软件操作考试成绩表图10-10 培训现场照片步骤二将CATIA建立的倒虹吸三维结构模型导入到三维配筋软件对两种软件的数据格式与转换结果进行试验，此步骤由黄艳芳负责。
图10-11 三维结构模型导入三维配筋软件表10-6 中间转换数据格式对比分析表研究CATIA三维结构模型导入到三维配筋模型时间为2011年3月11日到3月16 日。
步骤三利用三维配筋软件进行配筋设计在三维配筋软件中，输入配筋方案和规则（如图10-12）后，软件自动生成三维配筋模型（如图10-13）。
此步骤由黄少华、陈敏负责。
图10-12 三维配筋软件中输入配筋方案与规则图10-13倒虹吸三维配筋模型在三维配筋模型中，定义剖切面，自动生成二维CAD钢筋图，自动统计输出面筋、箍筋、折线形面筋、角筋、扇形筋等钢筋量（如图10-14）。
图10-14 自动生成二维CAD钢筋图与自动统计钢筋量在工程结构与配筋设计中，经常会出现错、漏、碰等问题。
小组利用三维结构与配筋模型，非常直观地对设计成果进行三维校核，如下图10-15。
图10-15倒虹吸三维设计校核小组成员于2011年3月17日到7月15日，完成了全部80座排水倒虹吸的三维配筋模型，自动生成二维CAD钢筋图，自动统计输出钢筋量。
在小组全体成员的努力下，如期完成了三维配筋软件应用于“绘制水工CAD钢筋图”、“统计计算钢筋工程量”、“设计校核”等工作。
对于一座排水倒虹吸的配筋设计，前后工日对比如下表10-7。
表10-7 实施对策前后配筋设计工作日对比表十一、检查效果实施对策前后工日统计表如下表11－1。
表11-1 实施对策前后各步骤工日统计表图11-1 活动前后工日比较采用三维设计手段后，在南水北调中线一期工程项目中通过解决“绘制水工CAD结构图”、“绘制水工CAD钢筋图”耗工日多这2个主要问题，共生成了960张水工CAD结构图，1600张水工CAD钢筋图，圆满完成设计任务。
形成了排水倒虹吸结构与配筋三维设计流程，如下图11－2。
图11-2 排水倒虹吸结构与配筋三维设计流程通过对排水倒虹吸结构与配筋三维设计流程与以往设计流程比较。
得出三维设计的优势：➢三维设计可自动生成工程CAD结构图和钢筋图，自动计算统计结构和钢筋工程量，利用软件代替了人工劳动，提高了设计效率；➢三维设计形象直观，可自动检查设计中的错、漏、碰问题，减少设计错误，提高设计质量；➢固化设计流程，形成标准，在工作中推广应用。
节省人工成本：采用三维设计手段后，平均一座倒虹吸施工详图设计工日减少了20.5，80座倒虹吸共节省1640工日。
减去“建立倒虹吸三维参数化模型模板库”及各种培训消耗200工日，共节省了1440工日，按我院人均产值1167元/工日计算：1167元/工日×1440工日= 168万元节省施工成本：在不考虑施工误差的情况下，可以完全消除现场结构与钢筋施工的错、漏、碰问题，减少现场返工，一座倒虹吸施工可节省工期约5天。
按国内混凝土钢筋施工费用每天0.4万元计算, 80座倒虹吸可节省施工成本:0.4万元/天×5天×80=160万元成本投入：购买CATIA三维设计软件费用50万元，培训、调研及其他费用5万元。
总投入：55万元总经济效益:168+160－55（投入成本）＝273万元图11-4 排水倒虹吸施工现场照片十二、巩固措施与推广应用巩固措施：通过此次QC活动，我院专业设计人员对三维设计技术应用于水工建筑物结构与配筋设计产生了浓厚的兴趣，有了信心。
为了巩固此次活动成果，我们对此次QC小组活动进行了总结：（1）编制了《调水工程建筑物三维设计使用手册》；（2）编制了《CATIA三维设计软件培训手册》；（3）编写了长江勘测规划设计研究院企业标准《三维设计文件编码规范》。
图12-1 编制的软件使用手册、培训手册和编码规范推广应用此次QC活动的成果具有极好的推广应用价值，见图12-2，此后，我们又进行了南水北调中线一期工程陶岔至鲁山段排水分水闸的施工详图三维设计，见图12-3和表12-1。
