充电电路原理
充电电路的工作原理主要是根据蓄电池和逆变器对直流电源的不同要求进行设计的。
蓄电池要求直流电源提供的电压能随着蓄电池的充电过程而变化，而逆变器则要求直流电源提供稳定电压。
为了满足这些不同的要求，充电电路通常分为恒压充电、恒流充电和分级充电等类型。
在充电电路中，通常会有加电电路的设计。
这种电路可以在不加交流输入电压时，使外加蓄电池电压与UPS内部蓄电池形成并联结构。
当市电电压加到输入端时，电路会通过一系列的触点切换和限流电阻等环节，逐渐将电源引入并稳定供电。
此外，对于锂电池的充电，其工作原理主要涉及锂离子的运动。
在充电时，锂离子从正极向负极运动并嵌入石墨层中；放电时，锂离子则从负极表面脱离移向正极。
这种电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。
以上内容仅供参考，如需更全面准确的信息，可以查阅电路和电子相关书籍或咨询专业技术人员。
电池充电的原理电池充电的原理电池充电是将电池内部的电能重新填充至一定水平的过程。
充电是通过将一定的电流流过电池，将电路中的电能转化为化学能，使电池内部的正负极电荷再次负正分离，从而存储更多的电荷，实现电池容量的再生。
电池充电的原理基于化学反应和能量转换，充电过程中必须保证一定的电压和电流条件，防止电池受到过度充电或过度放电而受损。
一、电池的基本结构电池是一种能够将化学能转换为电能的装置。
它由正极、负极和电解液三部分组成。
正极和负极之间由电解质隔离开来，用来媒介电荷的传输。
当电池外部形成了一定的电路时，电解质中的化学反应会将负极和正极之间的电荷传送出来，从而完成了能量的转换和储存。
1.正极正极是电池内部的正电极，其通常由一些氧化物构成。
大多数材料的氧化态比其反应态在化学性质上要稳定，因此在电化学中会作为正极材料使用。
常使用的正极材料有镉、镍和锂等。
2.负极负极是电池内部的负电极，其通常由一些金属或合金构成。
负电极通常是一些比较活泼的金属或含有活泼金属的合金，这些元素在化学反应中往往能够释放出电子，从而作为电池中的负电极材料。
常用的负电极材料有锌、铝等。
3.电解液电解液是电池内部的媒介物，它连接着正负极，使得电荷得以在电极之间传输。
在电池中，电解质至关重要，它能够影响电荷的转移速度和数量，同时也影响着电池的寿命。
常用的电解质有硫酸、氢氧化钾等。
二、电池充电的模式电池充电的模式包括恒压充电、恒流充电和流变充电三种。
1.恒压充电恒压充电是一种维持充电电压恒定的充电方式。
在充电的初期，充电电流较大，因为此时电池的开路电压较低，而在充电过程中，电池充电容量的增加，电池的电压逐渐增加。
在恒压充电方式下，充电器会自动调节充电电流，保持充电电压恒定，当电池达到充电后，充电器会自动从恒压充电模式转换到恒流充电模式。
2.恒流充电恒流充电是保持充电电流恒定的充电方式。
在充电初期，充电电压较低，充电电流较大，随着充电电池内的化学反应逐渐消耗，其电压逐渐升高，充电电流逐渐变小。

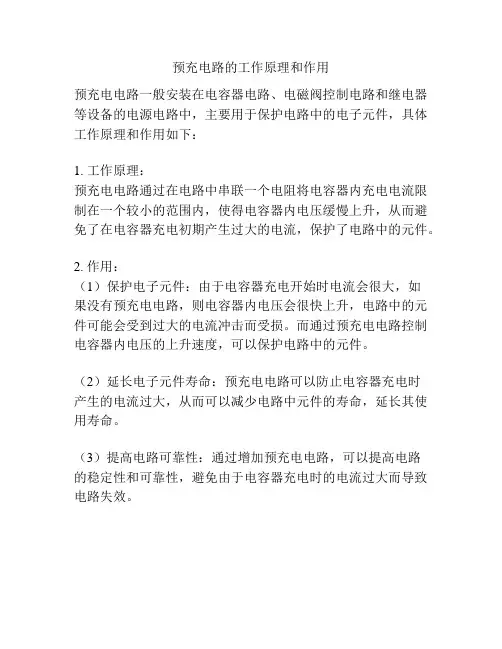

预充电路的工作原理和作用
预充电电路一般安装在电容器电路、电磁阀控制电路和继电器等设备的电源电路中，主要用于保护电路中的电子元件，具体工作原理和作用如下：
1. 工作原理：
预充电电路通过在电路中串联一个电阻将电容器内充电电流限制在一个较小的范围内，使得电容器内电压缓慢上升，从而避免了在电容器充电初期产生过大的电流，保护了电路中的元件。
2. 作用：
（1）保护电子元件：由于电容器充电开始时电流会很大，如
果没有预充电电路，则电容器内电压会很快上升，电路中的元件可能会受到过大的电流冲击而受损。
而通过预充电电路控制电容器内电压的上升速度，可以保护电路中的元件。
（2）延长电子元件寿命：预充电电路可以防止电容器充电时
产生的电流过大，从而可以减少电路中元件的寿命，延长其使用寿命。
（3）提高电路可靠性：通过增加预充电电路，可以提高电路
的稳定性和可靠性，避免由于电容器充电时的电流过大而导致电路失效。

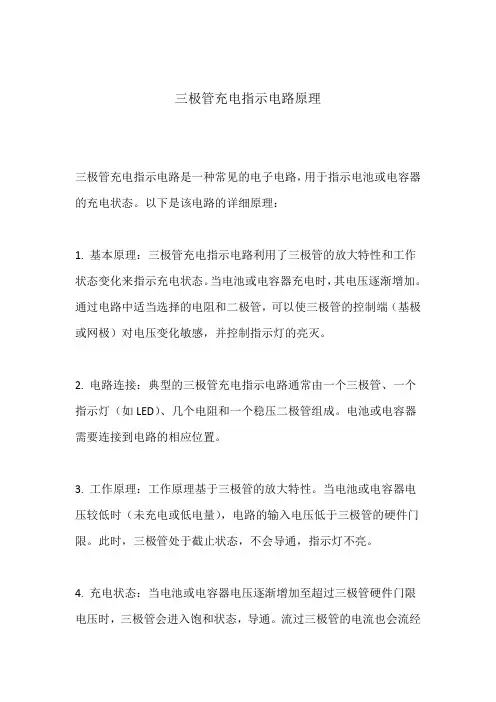

三极管充电指示电路原理
三极管充电指示电路是一种常见的电子电路，用于指示电池或电容器的充电状态。
以下是该电路的详细原理：
1. 基本原理：三极管充电指示电路利用了三极管的放大特性和工作状态变化来指示充电状态。
当电池或电容器充电时，其电压逐渐增加。
通过电路中适当选择的电阻和二极管，可以使三极管的控制端（基极或网极）对电压变化敏感，并控制指示灯的亮灭。
2. 电路连接：典型的三极管充电指示电路通常由一个三极管、一个指示灯（如LED）、几个电阻和一个稳压二极管组成。
电池或电容器需要连接到电路的相应位置。
3. 工作原理：工作原理基于三极管的放大特性。
当电池或电容器电压较低时（未充电或低电量），电路的输入电压低于三极管的硬件门限。
此时，三极管处于截止状态，不会导通，指示灯不亮。
4. 充电状态：当电池或电容器电压逐渐增加至超过三极管硬件门限电压时，三极管会进入饱和状态，导通。
流过三极管的电流也会流经
指示灯，使其亮起，表示电池或电容器正在充电。
5. 稳压二极管：为了防止过高的电压损坏电路，通常在输入端（基极或网极）连接一个稳压二极管。
这可以确保三极管的控制端电压不会超过稳定的阈值电压，保护电路免受过高电压的损害。
6. 电阻选择：在电路中使用适当的电阻分压来确定三极管的硬件门限电压。
选择电阻值可以根据电池或电容器的充电电压范围来确定，以确保在合适的电压触发指示灯。
需要注意的是，具体电路设计可能会因使用的三极管型号、电源电压和输入电压范围而有所差异。
为了确保正常工作和保护电路，建议参考相关的电子电路设计手册或咨询专业电路设计工程师来确定最优
的电路参数。
2串锂电池7.4V充电电路工作原理
2串锂电池7.4V充电电路是一种专为锂电池设计的充电电路，它可以对2串锂电池进行安全、高效的充电。
本文将介绍2串锂电池7.4V充电电路的工作原理。
电路组成
2串锂电池7.4V充电电路主要由以下部分组成：
1.输入电源：为充电电路提供稳定的直流电源。
2.充电控制器：负责控制充电过程，保证电池充电的安全和稳定。
3.电流传感器：检测充电电流，为充电控制器提供实时反馈。
4.电池组：由2串锂电池组成，需要充电以补充能量。
工作原理
1.输入电源提供稳定的直流电源，经过充电控制器后，为电池组提供充电电流。
2.充电控制器负责控制充电过程，它会根据电池组的电压和电流状态调整充电参数，保证电池充电的安全和稳定。
3.电流传感器实时检测充电电流，将检测到的电流值反馈给充电控制器。
4.电池组在充电过程中，电压逐渐上升，当达到预设的满电电压时，充电控制器会停止充电，保护电池组不过充。
注意事项
1.使用2串锂电池7.4V充电电路时，请确保输入电源的电压和电流符合电路要求，以免损坏电路。
2.为了保证充电安全和稳定，请勿使用劣质充电器或擅自改动充电参数。
3.在充电过程中，请远离高温、潮湿等恶劣环境，以免影响充电效果和安全。
4.充电完成后，请及时断开充电电路，以免电池组过充或损坏。
充放电电路工作原理
充放电电路是指用于控制电池充电和放电过程的电路。
其工作
原理涉及到电流流动、电压变化以及电池内部化学反应等多个方面。
首先，让我们从充电电路的工作原理开始。
当电池需要充电时，充电电路会提供一个恒定的电流或电压来驱动电池进行化学反应，
将电能转化为化学能存储起来。
在恒定电流充电中，充电电路会保
持一个恒定的电流值，直到电池达到设定的充电容量为止。
而在恒
定电压充电中，充电电路会保持一个恒定的电压值，直到电池充满
为止。
充电电路还会监测电池的电压和温度，以确保充电过程安全
可靠。
接下来是放电电路的工作原理。
当需要从电池中提取电能时，
放电电路会控制电流的流动，使电池内部的化学能转化为电能输出。
放电电路会根据需要提供不同的电流输出，以满足设备的功率需求。
放电电路还会监测电池的电压和电流，以确保放电过程稳定可靠。
总的来说，充放电电路的工作原理涉及到控制电流、电压以及
监测电池状态等方面，以确保电池充放电过程的安全和高效进行。
这些原理在各种电子设备和电动车辆中得到广泛应用，是保障电池性能和安全的重要组成部分。

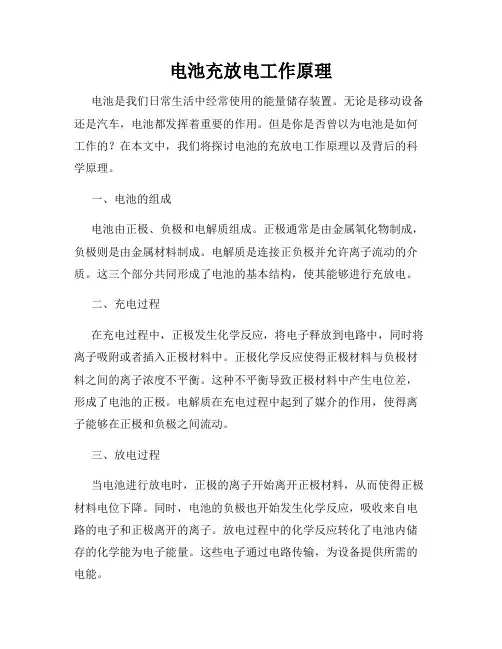

电池充放电工作原理电池是我们日常生活中经常使用的能量储存装置。
无论是移动设备还是汽车，电池都发挥着重要的作用。
但是你是否曾以为电池是如何工作的？在本文中，我们将探讨电池的充放电工作原理以及背后的科学原理。
一、电池的组成电池由正极、负极和电解质组成。
正极通常是由金属氧化物制成，负极则是由金属材料制成。
电解质是连接正负极并允许离子流动的介质。
这三个部分共同形成了电池的基本结构，使其能够进行充放电。
二、充电过程在充电过程中，正极发生化学反应，将电子释放到电路中，同时将离子吸附或者插入正极材料中。
正极化学反应使得正极材料与负极材料之间的离子浓度不平衡。
这种不平衡导致正极材料中产生电位差，形成了电池的正极。
电解质在充电过程中起到了媒介的作用，使得离子能够在正极和负极之间流动。
三、放电过程当电池进行放电时，正极的离子开始离开正极材料，从而使得正极材料电位下降。
同时，电池的负极也开始发生化学反应，吸收来自电路的电子和正极离开的离子。
放电过程中的化学反应转化了电池内储存的化学能为电子能量。
这些电子通过电路传输，为设备提供所需的电能。
四、充放电的循环电池的充放电过程可以循环进行，直到其中的化学物质完全消耗或者无法继续反应。
充放电的循环是电池不断供能的基础，在这个过程中，电池逐渐耗尽化学物质的能量。
五、科学原理电池的充放电工作原理基于化学反应和电子流动。
正极的化学反应将化学能转化为电能，并释放电子到电路中，而负极则在放电过程中吸收电子。
电解质的存在使得离子能够在正负极之间流动，维持了化学反应和电子流动的持续进行。
充放电循环使得电池能够不断地供应电能。
综上所述，电池的充放电过程基于正负极之间的化学反应和电子流动。
通过充电，正极材料释放电子并吸附或者插入离子，形成电池的正极。
而放电过程中，正极的离子离开正极材料，负极吸收电子并进行化学反应。
这种充放电的循环使得电池能够持续供应电能。
了解电池的工作原理有助于我们更好地利用和管理电池，以延长其使用寿命和提高效率。
电动车充电器的工作原理及维修大全一、工作原理：1.整流：充电器接收到来自交流电源的电能后，首先会经过整流电路将交流电转换为直流电。
整流电路主要由整流桥以及相应的滤波电容和电阻组成。
整流桥通过将来自交流电源的电流进行正向和反向的转换，使电流可以单向流向电池。
2.恒流充电：在整流后，充电器会根据电池的充电状态，输出适当的电流进行充电。
当电池电量较低时，充电器会提供较大的电流以加快充电速度；当电池电量较高时，充电器会自动降低电流以防止电池过度充电。
充电器中的恒流充电电路主要由控制器和功率晶体管组成。
二、维修方法：如果电动车充电器出现故障，可以尝试以下几种维修方法：1.检查电源：首先检查充电器所连接的电源是否正常工作。
可以将其他设备连接到相同的电源插座上，观察其是否正常工作。
若电源正常，则说明充电器出现故障。
2.检查电源线：检查充电器的电源线是否破损或接触不良。
拔下电源线，检查是否有明显的损坏或变形。
如果发现电源线损坏，应及时更换。
3.清洁充电器：如果充电器有灰尘或污垢，可以使用干布或刷子轻轻清洁。
在清洁前，应先拔下电源线。
4.检查充电器输出：使用万用表或电压表，测量充电器的输出电压是否正常。
根据电动车的要求，确认充电器输出的电压是否与之匹配。
5.更换损坏部件：若以上方法无法解决故障，有可能是充电器内部的一些零件损坏。
这时需要找到问题所在，并将其更换或修复。
遇到更复杂的故障，建议寻求专业技术人员的帮助。
综上所述，电动车充电器的工作原理是通过整流和恒流充电实现将交流电转换为直流电，然后根据电池的充放电状态控制输出电流。
若出现故障，可以从检查电源、清洁充电器、检查输出电压等方面进行维修，必要时更换损坏部件。
手机充电器的工作原理
手机充电器的工作原理主要包括三个步骤：变压、整流以及稳压。
1. 变压：手机充电器会将来自电源插座的交流电（AC）通过
变压器进行转换，降低电压到适合手机充电的直流电（DC）。
这是因为手机电池需要直流电才能进行充电。
2. 整流：在变压之后，交流电会经过整流电路。
整流电路使用二极管将交流电转换为只具有一个方向电流的直流电。
这样可以确保电流持续流入手机电池，而不会产生反向电流。
3. 稳压：为了确保手机电池可以安全充电并保护电池寿命，充电器会通过稳压电路来控制输出电压的稳定性。
稳压电路可以调整电压并保持在一个恒定的水平，以满足手机电池的充电需求。
综上所述，手机充电器通过变压、整流和稳压三个步骤将来自电源插座的交流电转换为适合手机电池充电的稳定直流电。
开关电源充电器原理
开关电源充电器是一种常见的电源适配器，它通过采用开关电源的原理来实现对电池或设备进行充电。
其工作原理如下：
1. 输入电压稳压滤波：将交流电从电源插座输入充电器中，通过整流和滤波电路将输入电压变为直流电压，并通过稳压电路将电压稳定在设计的工作电压范围内。
2. 开关电源转换：充电器包含一个开关电源转换器，它由开关管和变压器组成。
当输入电压稳定后，开关管周期性地开关，使得变压器中的电流产生周期性变化，通过变压器的耦合作用，将电压和电流进行变换。
3. 整流和滤波：开关电源转换器输出的电流经过整流电路，转换为直流电流。
然后通过滤波电路将直流电压进行平滑，减小纹波。
4. 控制和保护：充电器中还包含一个控制和保护电路，用于监测充电电流和电压，以及温度和过载等情况。
当充电器工作异常时，保护电路会自动切断电源，以避免电池或设备受到损害。
5. 输出调节：最后，通过输出调节电路将直流电压调节为符合充电需求的电压和电流，从而为电池或设备提供合适的电力供应。
一般充电器会根据充电状态的不同，采用恒流充电或恒压充电的方式。
总的来说，开关电源充电器通过整流、滤波、开关电源转换和
输出调节等步骤，将交流电转换为适合充电的直流电，并通过控制和保护电路实现对充电过程的监测和保护。
这样就能够安全有效地给电池或设备提供充电功率。
简述汽车充电系统的工作原理汽车充电系统是将电能转化为机械能驱动车辆行驶的系统，主要包括电源、充电设备和电池等组成部分。
其工作原理是通过将电源输出的电能转化为直流电流，并经过充电设备的调节、转换和储存等环节，最终充入电池中供车辆使用。
汽车充电系统主要包括两个方面，即外部供电充电系统和车辆内部充电系统。
外部供电充电系统是指车辆与外部充电设备之间的充电传输系统。
其工作原理如下：1.电源输入：外部充电设备提供的电源输入到充电系统中，通常为交流电源。
2.充电设备转换：充电设备将输入的交流电源转换为直流电源，以供车辆的电池进行充电。
这一步骤主要包括整流和滤波过程。
-整流：将交流电转换为直流电。
常用的整流电路有单相整流电路和三相整流电路。
-滤波：对整流后的直流电进行滤波，去除波动和纹波。
常用的滤波电路有电容滤波、电感滤波和LC滤波。
3.充电设备调节：通过充电设备的控制和调节，确定充电电流和充电电压等参数，并根据不同需求进行调整。
这一步骤可以根据具体的车辆类型和电池特性进行调节。
4.充入电池：经过调节和转换后的电能充入车辆的电池中进行储存。
充电电流和充电电压的控制是确保电池充电效果的关键参数。
车辆内部充电系统是指车辆内部的充电环节，包括电池、管理系统和电机等组成部分。
其工作原理如下：1.电池储存：车辆内部的电池通过充电系统储存电能。
电池是整个系统的能量储存和输出单元，充电系统将电能储存在电池中，以供车辆使用。
常用的电池类型有铅酸电池、锂电池等。
2.管理系统控制：车辆内部的管理系统对充电过程进行监测和控制。
管理系统对充电电流和电池温度等参数进行控制和保护，防止充电过程中出现过载、过热等情况，确保充电的安全性和效率。
3.电机驱动：当电池储存了足够的电能时，车辆内部的电机会将电能转化为机械能，以推动车辆进行行驶。
电机通过控制电流和电压等参数，实现对车辆速度和行驶方式的调节。
总结起来，汽车充电系统的工作原理是通过外部充电设备将电能转化为直流电流，并经过充电设备的转换和调节，将电能充入车辆的电池中。
预充电路的工作原理预充电是指在电路开关切换之前，通过控制电流的方式将电容器或电池先进行一定的充电，以避免开关瞬间过载并造成损坏。
预充电电路广泛应用于电力电子设备中。
在电容器或电池的充电中，充电电流和电压是关键参数。
对于大尺寸的电容器或电池，没有预充电将导致过度电流和电压短暂飙升。
这可能会导致开关器件失效，从而损坏整个系统。
预充电电路可以确保能够平稳地将电容器充电，并避免电路开关瞬间过载。
预充电电路一般由输出开关管、驱动电路和电阻三部分组成。
在使用预充电电路时，输出开关管起到一个重要的作用。
当系统开始操作时，在电容器或电池上没电的情况下，多数情况下，输出开关管是关闭的。
此时，电容器或电池会直接连接到整个电路中。
如果不采用预充电电路，则在此过程中，电容器或电池上瞬间的电压会骤升到额定值。
而这可能会超出输出开关管的承受范围。
当要进行充电时，预充电电路中的驱动电路会向输出开关管施加一个控制脉冲，将输出开关管开启，然后通过电阻控制输出开关管阻抗的变化，限制电容器或电池的电流和电压。
这意味着只有在电容器或电池充电至一定电压之后，才能将它们连接到电路中。
当要关闭系统时，在给定前，预充电电路会阻止电容器或电池从整个电路中迅速的放电。
预充电电路的作用类似于一个门槛，可以稳定系统中的电压和电流，并防止输出开关管不必要的过载，从而提高系统的可靠性和安全性。
预充电电路常用在电动汽车、UPS电源、电机驱动控制器以及大功率开关模式电源等领域中。
通过预充电电路可以安全地使用各种电池类型，包括铅酸、锂离子、钴酸锂等电池。
需要注意的是，预充电电路中的电阻应在充电完成后立即断开，以避免系统处于通电无用状态，从而节省电能和提高整个系统的效率。
在实际应用中，预充电电路的设计需要考虑许多因素，包括输出开关管的微观材料特性、系统负载类型及参数、电容器或电池的额定电压和电流、驱动电路中控制脉冲的宽度和频率等。
在输出开关管的选型上，应优先考虑其阻抗特性和瞬间过载能力。
预充电路的工作原理
预充电电路是一种常见的电路设计，它的主要作用是在电池充电时，通过控制电流的大小和方向，使电池充电更加稳定和高效。
预充电电路的工作原理如下：
当电池需要充电时，预充电电路会将电池的电压和充电电流进行检测，然后根据检测结果来控制充电电流的大小和方向。
如果电池的电压较低，预充电电路会将充电电流的方向反转，使电池先进行放电，以达到预充电的效果。
这样可以有效地避免电池在充电时出现过充或欠充的情况，从而延长电池的使用寿命。
预充电电路还可以通过控制充电电流的大小来保证充电的稳定性。
在充电初期，电池的内阻较大，充电电流较小，此时预充电电路会逐渐增加充电电流的大小，直到电池内阻降低，充电电流达到预设值。
这样可以避免充电电流过大，导致电池过热或损坏的情况。
预充电电路还可以通过控制充电电流的方向来避免电池在充电时出现反向充电的情况。
当电池的电压较低时，预充电电路会将充电电流的方向反转，使电池先进行放电，以达到预充电的效果。
这样可以有效地避免电池在充电时出现反向充电的情况，从而保证充电的安全性。
预充电电路是一种非常重要的电路设计，它可以有效地保护电池，在充电时保持稳定和高效，从而延长电池的使用寿命。
同时，预充
电电路还可以避免电池在充电时出现过充或欠充的情况，保证充电的安全性。
充电电路的工作原理首先，充电电路依赖于外部电源，例如电网或电池，提供电流以供给需要充电的设备或电池。
外部电源的正极连接到充电电路的正极，而负极连接到充电电路的负极。
当电源与充电电路相连时，电源开始提供电压和电流。
其次，充电电路中使用了一个变压器来适应不同的电压需求。
变压器中包含有两个线圈，一个是输入线圈（primary coil），另一个是输出线圈（secondary coil）。
当充电电路中的电压需要调整时，变压器会根据需要增加或减少线圈的匝数，从而改变输出电压的大小。
这样，充电电路可以适应不同电源的电压。
接下来，充电电路中还包括了一个整流器，用于将交流电转变为直流电。
在大多数情况下，电池需要直流电来进行充电，因此整流器的作用非常重要。
整流器可以是一个整流桥或者二极管等元件的组合。
当电源提供的电流为交流时，整流器将其转换为具有相同方向的直流电流，以便电池或设备进行充电。
然后，充电电路中的一个重要元件是电流传感器，用于监测电池或设备的充电状态。
电流传感器可以测量通过电路的电流大小，并将其转换成电压信号输出。
通过监测电流大小，我们可以了解到电池充电的情况，从而控制充电电流的大小或停止充电。
此外，充电电路中还可能包含一个充电控制器，用于控制充电的过程。
充电控制器可以监测电池的电压、电流和温度等参数，并根据需要调整充电的方式。
例如，当电池电压达到一定值时，充电控制器可以自动停止充电。
充电控制器还可以提供短路保护、过充保护和过温保护等功能，以确保充电过程的安全和可靠性。
最后，充电电路中的电池或设备充电时，能量从电源通过充电电路传递到电池或设备中。
这是通过电流的流动来实现的。
电流从外部电源的正极流向充电电路，并在充电电路内部流动，最终流向充电电路的负极或电池或设备中。
在流动的过程中，电流会引起电压的变化和能量的传递。
总之，充电电路的工作原理涉及到电流的流动、电压的变化和能量的传递，通过外部电源提供电流，变压器调整电压，整流器将交流电转换为直流电，电流传感器监测充电状态，充电控制器控制充电过程，能量通过电流的流动传递到电池或设备中。
锂离子电池充放电工作原理锂离子电池是目前智能手机、平板电脑等多种便携式电子设备中常用的电池之一。
它采用了先进的化学反应原理，实现充电与放电的过程。
本文将从锂离子电池的结构和充放电原理两个方面来探讨锂离子电池的工作原理。
一、锂离子电池的结构锂离子电池由正极、负极、电解质和隔膜四部分组成。
其中，正极材料一般采用钴酸锂、锰酸锂、磷酸铁锂等材料，负极材料则多为石墨。
电解质一般为有机液体，它能够实现锂离子的传递，而隔膜则起到隔离正负极材料的作用。
二、锂离子电池的充放电原理充电过程：锂离子电池的充电过程是将锂离子从正极材料中移动到负极材料中的过程。
在充电时，通过外部电源施加正极与负极之间的电压差，正极材料逐渐失去锂离子，同时负极材料逐渐吸收锂离子。
锂离子在电解质中移动，通过隔膜进入负极材料，然后在负极材料中嵌入石墨层中。
在充电过程中，正极材料的锂离子浓度逐渐降低，直到负极材料的锂离子浓度达到一定程度时，充电过程结束。
放电过程：锂离子电池的放电过程是将嵌入在负极材料中的锂离子移动到正极材料中的过程。
在放电时，通过外部电路将电池正负极之间的电路闭合，电子从负极材料流向正极材料，而锂离子则在电解质中移动，通过隔膜进入正极材料。
在正极材料中，锂离子与材料中的钴、锰等元素发生化学反应，释放出电子，从而产生电能。
在放电过程中，正极材料的锂离子浓度逐渐增加，直到负极材料中的锂离子被耗尽，放电过程结束。
三、结论锂离子电池的充放电过程是通过正负极材料中锂离子的移动来实现的。
在充电过程中，电压差促使锂离子从正极材料流向负极材料，并在负极材料中嵌入石墨层中；而在放电过程中，电路闭合促使锂离子从负极材料流向正极材料，并与材料中的钴、锰等元素发生化学反应，从而释放出电子，产生电能。
锂离子电池通过这种充放电过程，实现了电池的长时间使用和高性能输出，成为了便携式电子设备中常用的电池之一。
直流充电控制引导电路的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直流充电控制引导电路的工作原理在电子领域，直流充电控制引导电路是一种重要的技术，它在各种电子设备中发挥着至关重要的作用。
rc充电电路原理RC充电电路原理引言：RC充电电路是一种常见的电路配置，常用于电子设备中的电池充电、电容器充电等场景。
本文将详细介绍RC充电电路的原理及其工作机制。
一、RC充电电路的基本原理RC充电电路由电阻（R）和电容器（C）组成，其基本原理是通过电阻的阻尼效应，控制电容器上的电荷充电或放电速度。
在充电过程中，电阻会限制电流的流动，使电容器逐渐充满电荷；而在放电过程中，电阻会加速电容器中电荷的释放。
二、RC充电电路的工作机制1. 充电过程：当RC充电电路接通电源时，电阻和电容器会形成一个回路。
一开始，电容器处于放电状态，没有电荷。
但是，当电路闭合时，电源会提供电压，使电容器两极之间形成电压差。
由于电容器内部没有电荷，初始电流非常大，电流通过电阻流向电容器。
然后，电容器内部开始逐渐积累电荷，电流逐渐减小，直到最终充满电荷，此时电流为零。
2. 放电过程：当RC充电电路断开电源时，电阻和电容器之间的连接被打开。
此时，电容器上的电荷开始通过电阻流向外部。
与充电过程相反，一开始电流较大，随着电容器内电荷的减少，电流逐渐减小，直到最终放电完毕，电流为零。
三、RC充电电路的特点和应用1. 时间常数：RC充电电路的充电和放电过程受到时间常数（τ）的影响，时间常数是指电容器充电或放电至初始电荷的63.2%所需的时间。
时间常数的计算公式为τ = RC，其中R为电阻的电阻值，C为电容器的电容值。
时间常数越小，充电或放电过程的速度越快。
2. 充电和放电曲线：RC充电电路的充电和放电过程可以用曲线来表示。
在充电过程中，电容器上的电压会逐渐增加，最终趋于电源提供的电压。
而在放电过程中，电容器上的电压会逐渐减小，最终趋于零。
3. 应用：RC充电电路广泛应用于电子设备中，如电池充电和电容器充电。
在电池充电过程中，RC充电电路可以控制电流的大小，避免电流过大损坏电池。
而在电容器充电过程中，RC充电电路可以控制电容器充电速度，使电容器充电均匀稳定。
充电电路工作原理蓄电池与逆变器对直流电源的要求不同：逆变器要求直流电源提供稳定电压；蓄电池要求直流电源提供的电压能随着蓄电池的充电过程而变化。
为了解决蓄电池、逆变器对直流电源的不同要求，故UPS分别设置整流器及充电电路。
根据UPS容量大小、工作方式不同，充电电路可分为恒压充电、恒流充电、分级充电等电路。
介于充电电路在整个系统中的重要作用，我做了多方面的考虑，最后决定采用高压快速充电电路。
在此所用的高压快速充电电路不但解决了UPS内部蓄电池的快速充电问题，而且解决了一般不能快充外接蓄电池的问题。
工作原理分析：该电路适用于长备用时间、大容量蓄电池的充电。
它由以下几个部分组成：（1）加电电路在不加交流输入电压时，继电器J2的中间触点a2和b2相连，如果这时开关K是闭合的，那么外加蓄电池电压就和UPS内部蓄电池形成并联结构，此时控制电路由于没有电源而不能工作。
当市电电压220V加到输入端时，由于继电器J1的触点处于断开状态，因而交流电压220V就不能加到变压器T1上。
当按下按钮N1时，J1被激励，触点J1闭合。
这时电流经限流电阻R x加到变压器T1上，等到变压器初级绕组的电压达到一定值时，J3被激励，触点闭合，将电阻R x短路。
在交流220V加到输入端的同时，J2被激励，继电器触点a2转接到c2，于是电池组电压UB经R2、VD6加到控制电路上。
N2为按断开关，在未按下开关N2时其处于闭合状态将两个单结晶体管振荡器的发射扳旁路，故振荡器不工作，电路处于静止等待状态。
加电电路中之所以加入了J3和R x环节，是因为一般电源变压器的匝间电容使加电前沿的电流被旁路，磁通不能马上建立起来，形成很大的短路电流。
如未变压器容量再增加，这种启动瞬间短路电流就会更严重。
因此，在加电前瞬间用电阻R x限流，当变压器上电压升到一定值时，再将R x短路就可避免这种情况的发生。
当按下开关N1瞬间，由于有上述的过程，最好不要马上供电。
在N2被按下，该开关处于断开状态，电容C5的充电能延缓振荡器的起振，只有当C5上电压上；升到一定值时，振荡器才开始工作。
（2）振荡电路Q 1、R 4、R 5和C 2、T 2，Q 2、R 9、R 10 、C 3和T 3组成了两套单结晶体管振荡器。
之所以采用单结晶体管方案，是因为它电路简单而且能瞬时给出大的触发功率，可直接驱动可控硅。
在需要给蓄电池组充电的情况下，单结晶体管振荡器呈连续振荡，其波形图如下图所示：图2．7 单结晶体管振荡器波形 U e 为发射极波形，eb 1为第一基极b 1的输出波形，其振荡周期可用下式表示：η-=11In T C R E E （2-2-10） 式中，T 为振荡周期（s ），RE 为接在单结管发射极的电阻（Ω），这里是R 5和R 9，CE 为单结管射极的电容（F ），这里是C 2和C 3，η为单结管的分压比。
由基极变压器将控制脉冲加到主回路可控硅的控制极上。
单结管振荡器的发射极各与两个并联运算放大器的输出相连，因而它们的工作状况受相应运算放大器的控制，振荡脉冲的有无与疏密随着相应运算放大器的工作状态而改变。
（3）测量与控制电路1）限流与恒流控制电路蓄电池经过一定时间的放电进行再充电时，初始充电电流很大，所以要进行限流，即在充电电流超过其规定值以前，将其恒定在规定的限流值上。
由图中可以看出，运放U 1的4端和6端均接基准电压，即U1-4=U 1-6，而U 1-5=U 1-7的电压为两个电压之差，即U 1-5=U 1-7=U 1-5B =U 1-5A －U 1-AB在上面的式子中，U1-5A为U1引脚5至A点电压，U5B为U1引脚5至B点的电压，U1-AB为充电期间，充电电流在导线BA上形成的压降，其方向和原来不充电时风上的电压极性相反。
U1-5＞U1-4运放U1（LM339）输出开路，不影响振荡器工作。
一旦充电电流很大时，则U1-5=U1-5A－U1-AB=U1-5A－I充R AB接近了U1-4=U1-6值，运放进入放大状态，其输出就对两单结管发射极产生了旁路作用，从而降低了C2及C3的充电速度，降低了脉冲频率，延迟了对可控硅的触发时间，调整了导通角，达到了限流恒压充电的目的。
2）电压测量与控制电路由图中可以看出，和运放U l的两输出端1、2并联的还有U2的两个运放输出端1、2，这就是电压的测控环节。
在高压充电电路的电路设计中是这样规定的：当充电电压在预设值以下时，运放的输入端电压U2-4=U2-6<U2-5和U2-7所以比较器U；的这两个输出端是开路状态，两个振荡器都正常工作。
当充电电压U B达到第一限值时，U2的6端电平大于7端电平，则1端输出低电子，振荡管Q2的发射极被嵌位，于是由Q2构成的单给管振荡器停振，对应的可控硅VT2截止，快充结束，只剩下浮充（实际上这时仍是快充，不过其平均充电电流减半）。
当充电电平达到第二限值时，比较器U2的U2-4≥U2-5，使该组件为放大或开关状态，开始对第二只可控硅VT1进行相控，同时电压UB就稳定在这个电平上，电压变化小于。
4）冷却控制电路这里采取的是强迫风冷。
我们考虑到很多要求长备用时间的UPS电源是昼夜24小时开机的，但充电电路在大部分时间内都处于浮充状态，平时并不需要让风机始终工作在强风冷却状态。
为了延长风机的寿命，加入了冷却控制电路，由比较器U1的输入端8、9脚将信号引入，在电路进行全充电时，U1的输出端14脚为低电平，所以比较器U2的输入电平U2-8＜U2-9，14脚输出高电平，经VD14去驱动Q4，从而继电器J4被激励，其中心触点将风机FAN接入220V全电压电路，进行强风冷却。
当蓄电池电平达到第一限值时，U1的14脚输出高电平，则比较器U2的U2-8＞U2-9，其输出端14脚输出低电平，使Q4截止，其中心触点与降压输出相连接,于是风机FAN作降压运行，风力减弱，从而减轻了风机的磨损,节省了电力，降低了噪声。
5）主回路主充电回路主要包括两只可控硅和两只二极管整流器。
为了提高触发效率和进行隔离，采用了脉冲变压器隔离触发，在可控硅控制极的二极管是用来对控制脉冲进行整形的。
6）用继电器输出，实现了充电时与逆变器的隔离。
充电电路中各主要多数的计算（1）交流指示图中采用的10mA ／1．5V 正向压降的发光二极管指示状态Ω≈=k mAV R 22102201 (2-2-11)w R I P 2.221==(2-2-12)（2）R x根据不同变压器容量取不同值，在这里我们的参数是10kV A,16块电池（12×16＝192V ）,浮充电压（设电池每单元浮充电压为，一个12V 电池由六个单元构成）U 浮＝（2．25 X 6）X 16＝216V ，熔断丝 R D 取 6A ，则:Ω===366220RD X I U R (2-2-13) 功率P x ＝IU ＝6 * 2 20＝1320W (2-2-14)实际上，R X 的使用只是一瞬间的事情，甚至来不及发热，J 3已将其旁路了。
为了保险起见，取10W 足够了。
（3）J 1，J 2和J 3均取绕组电压为220V ，触点电流为相应容量的继电器就可以了。
（4）稳压管DW 8、 DW 9的选取：使 U Ds ＋ U D ≈ 24V ，电流取10mA 。
其余各稳压管均取2CW54（2CW13）型 6V ／10mA 即 可。
（5）单结管振荡器图中单结管选用了500mw 的BT33F ，由表查得η在0．65～0·85之间，取0·75，其振荡周期为E E E E C R In C R T 39.111≈-=η(2-2-15) 振荡周期较短可提高稳压精度，但不太显著；而较长其影响却非常显著，取振荡频率为IkHz 左右就可以了。
若取T ＝1ms ，则3310*719.039.110*139.1--===T C R E E (2-2-16) 根据触发脉冲的宽度，取CE=0．1μF 就够了，故Ω=⨯⨯=--k R E 19.7101.010719.063(2-2-17) 取8．2kΩ。
由于功率很小，取l ／4W 就可以了。
以下的计算，如无特殊说明，均取1／4W 。
（6）限流环节因为基准电压为6V ，即运放U 1的4脚与6脚电压为6V ，只要电位器W 1可以将其5脚、7脚电压调到6．5V 即可，为此取通过R 7、W 1的电流为lmA ，则Ω==+k mAV W R 2412417 (2-2-18) 那么117W W R UP UA += (2-2-19) 于是()Ω=⨯=+=k UA UP W R W 624624171 (2-2-20) 取标称值6．8kΩ，则R 7=24－6．8=17．2k0，取18k Ω。
取18k Ω验算是否U P ＞6V 。
因为V U W R W U A P 6.6248.248.6171=⨯=+= (2-2-21) 所以满足要求。
（7）电压测控环节此电路电压分两挡控制，第一档为电池开始冒泡电压，第二挡为每单元电池达到电压。
不同型号和不同厂家的电池其冒泡电压有所区别。
对于开放式半密封胶体电池来说，通过加电过程的观察，按实际情况定；而对密封电池，每单元电压按2V 计算。
设胶体电池在充电电压使每个单元电压达到 时为第一限，这时的充电电压为U B =（2．25 * 6） * 16= 216V (2-2-22)仍设电阻臂电流为lmA ，并设M 点电压在216V 充电电压时，U M ≈6V ，于是Ω==+k mAV W R 2161216214 (2-2-23)()Ω=⨯=+=k U U W R W B M 621662162142 (2-2-24) 取标称值 6．8kΩ，则R 14=216－6=210kΩ，为使取值和第二限值统一，考虑给 W 2以较大的调节范围，故取R 14=210k Ω。
只要保证在第一限值 216V 以前 U M < 6V ，在216V 以后U M ＞6V ，在第二限值（2．3 * 6）*16=以前U N ＜6V ，在以后U N ＞ 6V 就可以了。
为此，对上述两条分别作一个计算，即只要保证将W 2=W 3=Ω全值投入后，在216V 充电电压时，M 点分压大于6V 就可以了。
第二种计算就不需要了，因为 216V 时，U M ＞6V ，时当然更大于 6V 了。
该计算是：V U W R W U B M 68.62162108.68.62142>≈⨯+=•+= (2-2-25) 计算结果满足要求。
因此，只需根据要求把电位器值适当调小就可以了。
（8）低压准备停机测量环节当电池放电时，原来充入的电荷会慢慢消耗，当电池组端电压降到一定值时，就应停止再放电，否则将会损害电池。
这里设每个单元电压低到1．75V （这对多种电池都留有余量）时， R 18上的电压 UR 18≤ 6V ，使比较器 U 2的输出端 13给出低电位，低压警告指示灯亮。
