关于建筑施工图设计的要点

施工图审图要点审图要点1，无障碍设计2建筑防水建筑3室内环境设计4安全与防护5建筑节能6防火设计无障碍设计1，无障碍坡道（应注意与平坡出入口的区别）3．4．1轮椅坡道宜设计成直线形、直角形或折返形。

（不要做弧形）3．4．2轮椅坡道的净宽度不应小于1．00m，无障碍出入口的轮椅坡道净宽度不应小于1.20m。

（要区分）3．4．3轮椅坡道的高度超过300mm且坡度大于1：20时，应在两侧设置扶手，坡道与休息平台的扶手应保持连贯，（小于300不要求，缓坡也不要求）3．4．4轮椅坡道的最大高度和水平长度应符合表3．4．4的规定。

（参数需要记）3．4．5轮椅坡道的坡面应平整、防滑、无反光。

（普通地砖和光面花岗石不防滑）3．4．6轮椅坡道起点、终点和中间休息平台的水平长度不应小于1．50m。

（作为常识记住吧）3．4．7轮椅坡道临空侧应设置安全阻挡措施。

2，扶手3．8．2扶手应保持连贯，靠墙面的扶手的起点和终点处应水平延伸不小于300mm的长度。

（常识画在图上）3．8．3扶手末端应向内拐到墙面或向下延伸不小于100mm，栏杆式扶手应向下成弧形或延伸到地面上固定。

3．8．4扶手内侧与墙面的距离不应小于40mm。

3，通道和门3．5．1无障碍通道的宽度应符合下列规定：1室内走道不应小于1．20m，人流较多或较集中的大型公共建筑的室内走道宽度不宜小于1．80m；（走道宽度的依据之一）3．5．3门的无障碍设计应符合下列规定：（包括需要进行无障碍设计的所有建筑物主要出入口大门）1不应采用力度大的弹簧门并不宜采用弹簧门、玻璃门；当采用玻璃门时，应有醒目的提示标志；2自动门开启后通行净宽度不应小于1．00m；3平开门、推拉门、折叠门开启后的通行净宽度不应小于800mm，有条件时，不宜小于900mm；4在门扇内外应留有直径不小于1．50m的轮椅回转空间；5在单扇平开门、推拉门、折叠门的门把手一侧的墙面，应设宽度不小于400mm的墙面；6平开门、推拉门、折叠门的门扇应设距地900mm的把手，宜设视线观察玻璃，并宜在距地350mm范围内安装护门板；7门槛高度及门内外地面高差不应大于15mm，并以斜面过渡；8无障碍通道上的门扇应便于开关；9宜与周围墙面有一定的色彩反差，方便识别。

简述建筑施工图设计要点及设计中应注意的问题摘要：目前在建筑工程施工前，建筑施工图设计有着十分重要的意义，它不仅为建筑施工提供了详细的规划和准备，还为建筑施工提供了准确的施工图纸，从而使得建筑工程的效益得到了有效的提高。

此外，我们在建筑工程施工图设计的过程中，还要对一些施工问题进行注意，并且采用相关的应对措施，来避免这些问题在实际施工的过程中出现。

关键词：建筑施工图；设计要点；应注意的问题1.施工图设计对建筑工程施工的重要性1.1为建筑施工提供详细的规划和准备众所周知，所有的建筑施工是一项综合的项目，它包括建筑施工图纸设计，施工人员，施工技术，资金等等，这些都是必备的。

其中建筑施工图纸更是建筑施工前的一个重要关节点，具有十分重要的意义和作用，它能够在建筑施工前为建筑施工进行详细的规划和准备。

1.2为建筑施工提供准确的施工图纸在一栋建筑的建设中它会涉及到许许多多方面的问题，例如地基深度要多深才能够满足建筑建设的需求；建筑物，构筑物的设计是否符合要求；建筑场地与场地外围的城市道路标高衔接是否设计合理等等这些都是建筑施工常见的问题，但是这些问题的解决都需要靠什么呢，都是需要靠建筑施工设计来进行提供准确和立体的施工图纸和施工方案，它可以让施工者在施工中能够有图可依，不至于盲目施工。

2.建筑施工图设计要点2.1符合规范在建筑施工图设计过程中，作为设计人员必须时刻意识到自身在设计工作中的重要性，并在设计过程中切实加强对有关建筑工程设计规范和制度的学习，确保整个设计过程的科学合理性，严格按照相关规范进行设计，才能确保提供的数据信息具有较强科学性和指导性，预防盲目施工，有效地解决在建筑方案中出现的问题，为建筑工程质量提供有力保障。

2.2施工图设计应细致和全面施工图设计必须做到细致和全面，精益求精。

只有施工图表达细致全面，才能够在现场施工中有条不紊地进行指导性工作。

进而保证建筑工程在施工中，能够有根据的有效的避免施工质量问题。

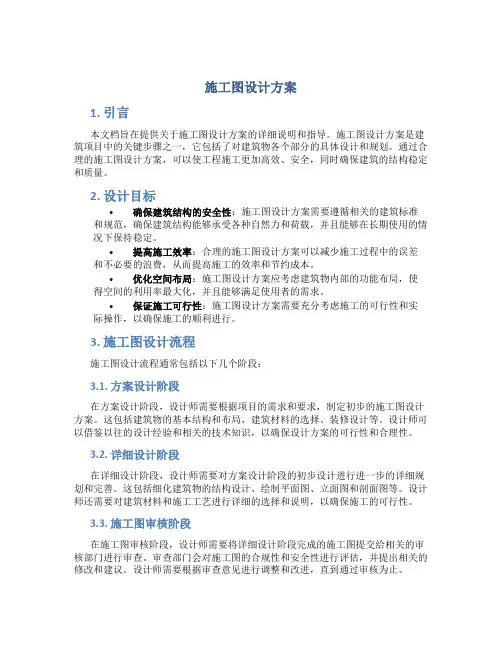

施工图设计方案1. 引言本文档旨在提供关于施工图设计方案的详细说明和指导。

施工图设计方案是建筑项目中的关键步骤之一，它包括了对建筑物各个部分的具体设计和规划。

通过合理的施工图设计方案，可以使工程施工更加高效、安全，同时确保建筑的结构稳定和质量。

2. 设计目标•确保建筑结构的安全性：施工图设计方案需要遵循相关的建筑标准和规范，确保建筑结构能够承受各种自然力和荷载，并且能够在长期使用的情况下保持稳定。

•提高施工效率：合理的施工图设计方案可以减少施工过程中的误差和不必要的浪费，从而提高施工的效率和节约成本。

•优化空间布局：施工图设计方案应考虑建筑物内部的功能布局，使得空间的利用率最大化，并且能够满足使用者的需求。

•保证施工可行性：施工图设计方案需要充分考虑施工的可行性和实际操作，以确保施工的顺利进行。

3. 施工图设计流程施工图设计流程通常包括以下几个阶段：3.1. 方案设计阶段在方案设计阶段，设计师需要根据项目的需求和要求，制定初步的施工图设计方案。

这包括建筑物的基本结构和布局、建筑材料的选择、装修设计等。

设计师可以借鉴以往的设计经验和相关的技术知识，以确保设计方案的可行性和合理性。

3.2. 详细设计阶段在详细设计阶段，设计师需要对方案设计阶段的初步设计进行进一步的详细规划和完善。

这包括细化建筑物的结构设计、绘制平面图、立面图和剖面图等。

设计师还需要对建筑材料和施工工艺进行详细的选择和说明，以确保施工的可行性。

3.3. 施工图审核阶段在施工图审核阶段，设计师需要将详细设计阶段完成的施工图提交给相关的审核部门进行审查。

审查部门会对施工图的合规性和安全性进行评估，并提出相关的修改和建议。

设计师需要根据审查意见进行调整和改进，直到通过审核为止。

3.4. 最终施工图阶段在最终施工图阶段，设计师需要根据审查意见和修改要求，完成最终的施工图设计。

这包括施工图的最终调整和修改，以及施工图的整理和归档。

最终施工图将成为施工过程中的施工依据和参考，确保施工的正确进行。

施工图审查原则及五大要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下,希望对做设计的工程师们有所帮助。

审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全.能否满足施工需要。

(3)设计是否合理.有无遗漏。

图纸中的标注有无错误。

有关管道编号、设备型号是否完整无误。

有关部位的标高、坡度、坐标位置是否正确。

材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。

各部分设计是否明确.是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

建筑施工图设计要点分析1. 引言1.1 什么是建筑施工图设计建筑施工图设计是建筑工程中非常重要的一个环节，它是根据建筑设计图纸、技术规范和施工方案，通过施工图设计软件进行绘制的详细施工图。

建筑施工图设计是建筑施工的指导和依据，它包括建筑结构图、工程图、设备图、管道图等，需要细致、精确地表达建筑各个部位的尺寸、位置、材质、工艺等信息。

建筑施工图设计的准确性直接影响到施工质量和工程进度，因此在整个建筑工程中具有至关重要的作用。

建筑施工图设计不仅包括建筑结构的设计细节，还需要考虑到施工过程中的各种特殊情况和对安全的保障。

在施工图设计过程中，需要综合考虑建筑结构的承载能力、抗震性能、防火等级、节能环保等方面的要求，确保建筑在施工和使用过程中都能够达到规定的标准。

建筑施工图设计是建筑工程中的重要环节，对于确保建筑工程的质量、安全和可持续发展具有重要意义。

1.2 建筑施工图设计的重要性建筑施工图设计的重要性体现在多个方面。

建筑施工图设计是建筑工程设计的重要环节，是将建筑设计方案具体化、可视化的手段之一。

通过施工图设计，可以准确地表达设计意图，确保施工过程顺利进行。

建筑施工图设计是施工单位施工的依据和指南，包括了建筑结构、建筑设备、建筑材料等细节内容，为施工单位提供了明确的施工方案。

建筑施工图设计对于控制工程质量、提高工程效率、减少工程成本也起到了至关重要的作用。

建筑施工图设计的质量和准确性直接影响着整个建筑工程的实施进展和最终效果。

建筑施工图设计的重要性在于为建筑工程的顺利实施提供了必要的技术支持和依据，有着深远的影响和意义。

2. 正文2.1 建筑施工图设计要点分析建筑施工图设计是指在建筑设计阶段，根据设计方案和相关技术要求，绘制出施工现场所需的详细图纸和资料，以便施工人员按照图纸进行施工。

建筑施工图设计的要点分析主要包括以下几个方面：1. 结构设计要点：结构设计是建筑施工图设计的核心内容之一。

要合理设置结构布局，确保结构稳定性和承载能力。

建筑施工图设计与各专业设计的协调要点分析摘要：建筑设计是体现城市规划合理性的重要内容，所以在设计中需要根据城市规划的要求对所有建筑进行综合性分析。

建筑施工图纸的设计效果的影响因素相对较多，由于施工图纸设计具有很强的综合性和技术性，因此在实际设计中需要结合建筑工程的特点和要求，明确施工图设计管理的内容，为提升理水平，促使建筑工程施工中各道工序都能高效、有序地开展，在建筑施工阶段，建筑施工图设计师需要与各专业设计师、施工单位和监理单位进行协调，随时关注施工现场的实际情况，共同协调和解决施工中的技术问题和疑难情况，确保施工按照设计图纸进行。

通过对建筑施工图设计与各专业设计的协调要点的探讨，可以有效提高建筑施工质量和效率，实现设计方案的有效实施。

关键词：建筑；施工图设计；各专业；协调引言建筑工程的设计和施工是一个复杂的过程，涉及多个专业的设计和协调。

在建筑工程的设计过程中，建筑施工图设计是其中一个至关重要的环节。

建筑施工图设计既需要考虑建筑的美学效果，又需要兼顾建筑结构、给排水、电气、暖通等各个专业的设计。

因此，建筑施工图设计与各专业设计的协调是保证建筑工程设计和施工质量的重要保证。

本文将重点探讨建筑施工图设计与各专业设计的协调要点，以期对建筑工程的设计和施工提供一定的参考和帮助。

1建筑设计管理的意义设计管理作为建筑工程中不可或缺的环节，对建筑用途、造价、运营、功能等方面具有重要意义。

因此，设计人员需积极提升自身专业水平，深入了解与掌握建筑知识，在具体工作开展阶段，不但需要严格依照规范要求全面落实设计观念，同时还需凝聚全体设计人员的智慧，真正做到集思广益，唯有如此，方可充分发挥出设计管理工作的作用与价值，实现预期设想的施工目标。

2建筑施工图设计管理的常见问题2.1细节问题建筑工程图纸设计内容多，任何一个细节管理不当，都会影响到最终的设计效果，如何将建筑工程项目中设计到每个细节，全部考虑到位，是施工图纸设计需要高度重视的问题，在建筑工程施工图设计过程中，应该对建筑细节位置科学把控，如各个专业之间交流不够深入，使得设备没有摆放在对应位置，在施工图设计方面，对于重要施工环节缺少综合考量，设计不到位。

民用建筑工程施工图设计深度民用建筑工程施工图设计是指在建筑设计完成后，根据设计图纸及相关规范和标准，绘制出施工过程中所需要的详细图纸，以指导施工人员进行具体的施工操作。

施工图设计是建筑工程中一个非常关键的环节，直接影响到工程质量和施工进度。

因此，施工图设计需要充分考虑建筑结构、材料、设备等各方面因素，力求做到合理、精细、安全、经济。

一、施工图设计的基本要求1、准确性施工图设计必须完全符合设计图纸的要求，尤其是结构、尺寸、设备等重要部分的尺度和参数必须准确无误，以确保施工过程中不会出现因设计不准确而导致的施工质量问题。

2、清晰性施工图设计应当表达清晰，图纸上的文字、数字、符号等必须清晰可辨，以便施工人员理解和操作。

同时，各部分图纸之间的逻辑关系也要清晰明确，不容出现矛盾或重复的情况。

3、规范性施工图设计必须符合相关的规范和标准要求，包括建筑设计规范、结构设计规范、电气设计规范、给水排水设计规范等，确保设计符合法律法规和行业标准，同时也为施工提供参考依据。

4、经济性施工图设计应根据实际情况合理安排各项工程量，控制建筑成本，确保施工过程中不会出现浪费或冗余，提高工程建设的经济效益。

5、安全性施工图设计必须充分考虑施工安全因素，确定合理的施工工序和施工方法，采取有效的安全措施，确保施工过程中不会发生安全事故，保障工人的生命财产安全。

二、施工图设计的内容1、建筑施工图建筑施工图主要包括建筑平面图、立面图、剖面图、细部图等，其中平面图展示了建筑的整体布局和空间组织，立面图和剖面图展示了建筑的结构和建筑物内部空间的关系，细部图展示了具体构件的细节设计。

2、结构施工图结构施工图主要包括结构平面图、骨架图、细部节点图等，其中结构平面图展示了建筑结构的整体布局和施工工序分解，骨架图和细部节点图则展示了具体构件的尺度和连接方式。

3、给水排水施工图给水排水施工图主要包括给水管道平面布置图、排水管道平面布置图、细部节点图等，其中给水管道和排水管道的平面布置图展示了管道的走向和连接方式，细部节点图则展示了管道的连接细节。

施工图设计要点（土建）一、设计总则1．施工图设计应按现行国家相关规范、规定执行。

2．设计深度未特殊说明部分按<建筑工程设计文件编制深度规定>执行。

3．在设计工作开始前，制定出合理的设计进度计划，其中包括各专业各阶段工作内容及起止时间(如建筑专业转条件、各专业互提条件、出图、校对、审核、会签等)，并交由建设单位确认，设计工作应严格按照设计进度计划进行，建设单位对设计成果及设计过程记录定期进行检查、确认。

4．施工图设计须严格按照建设单位提出的特殊要求进行设计，特别是建筑各个细部，如节点、作法等,如果设计过程中，设计单位发现建设单位提供的资料有不合规范、不合理的地方，或设计单位有更好，更适合本工程的建议应及时通知建设单位确认。

二、图面要求1．总图、管网绘图比例为：1：500，平面、立面、剖面绘图制比例为1：100，大样图绘图比例为1：50，节点详图绘图比例为1：20（此比例为正常情况，特如遇殊可做调整）。

2．总平面图：包括道路平面图和管线综合图。

3．平面图：应绘制防火分区分隔位置图，并应标出各个分区的面积。

可自由分隔的大开间建筑平面应绘制出。

4．立面要求：立面材质做法应绘制详细图；立面不能体现凹凸部位，应绘制立面展开图。

建筑立面上有凹出变化的部位应绘制节点详图。

5．剖面要求：应把所有不同的断面都剖到。

6．详图要求：绘制单元大样，图面应尽可能详细。

节点处、悬挑处、凹凸部位、阴阳角等细部的保温结构应加注说明（或绘制详图）。

立管、地漏、开关插座等由各专业出图标明。

7．图纸深度按照国标中各个专业的民用建筑工程施工图设计深度绘制。

三、建筑设计要点设计中应着重注意以下几个要点：1．采暖建筑的外墙、屋顶,接触室外空气的楼板、不采暖地下室上部的楼板和不采暖楼梯间的隔墙等围护结构设计上要进行保温验算,其传热阻应大于或等于本地区要求的最小传热阻.外墙和屋顶的接缝,混凝土或金属嵌入体构成的冷桥部位要进行保温处理.2．控制窗墙比,门窗保温性、密闭性及隔音效果符合规范要求.采用中空玻璃、LOW-E中空玻璃等都有节能效果，K值控制在2～2.8。

施工图纸深化设计要点一、概述在建筑工程中，施工图是建筑设计的最后一步，也是建筑师和施工方之间的重要桥梁。

它包含了建筑设计的具体实施方案、精确的尺寸和细节要求。

深化设计是指对原设计方案进行进一步的优化和完善，以确保建筑工程的顺利进行。

本文将探讨施工图纸深化设计的要点。

二、建筑方案的优化深化设计的第一步是对原有建筑方案进行优化。

在优化过程中，需要考虑建筑的整体布局、空间划分和功能要求。

建筑师应该根据实际需求，调整建筑的尺寸和比例，使其更符合用户的需求和审美要求。

三、结构设计的完善施工图纸中的结构设计是确保建筑安全和稳定的关键。

在深化设计过程中，结构工程师需要对原有结构方案进行详细的设计和计算。

尤其是在复杂的建筑结构中，需要特别注重各构件之间的连接和承重能力，以确保整体结构的牢固性。

四、细节的精确表达施工图纸是建筑施工的依据，因此必须对细节要求进行精确的表达。

这包括墙体的厚度、地板的材料和厚度、门窗的型号和尺寸等。

此外，还应注明各种设备的位置和尺寸，以及电气走向和管道布置等细节要求，以便施工方能够准确地进行施工。

五、材料的选用与规范施工图纸中的材料选择和规范是确保施工质量的重要环节。

建筑师和工程师应根据建筑的功能和使用要求，选择合适的材料，并明确规定其使用标准和质量要求。

此外，还需要考虑到可持续发展和环保要求，选择符合节能环保标准的材料。

六、施工工艺和工序的规划施工工艺和工序的规划对于工程进展的顺利进行至关重要。

在深化设计中，需要对施工工艺和工序进行详细规划，明确各施工单元之间的关系和施工顺序。

这有助于避免施工过程中的冲突和各种不必要的问题。

七、安全和环保措施施工过程中的安全和环保措施是施工图纸深化设计的重要内容。

建筑师和工程师应考虑到施工过程中可能存在的安全风险，并采取相应的措施来保障施工人员的安全。

此外，还需要明确环保要求，采取相应的措施来减少对环境的影响。

八、施工图纸的审核和审查施工图纸的审核和审查是确保施工质量和建筑安全的重要环节。

建筑施⼯图审图要点建筑施⼯图审查要点及通病⼀、总则1．建筑⼯程设计⽂件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸⽬录、图纸编号重复、缺门窗⼤样、缺节能设计、缺节点详图等。

2．图纸未满⾜我部提供的设计任务书的要求。

3．图中有违反强制性条⽂的地⽅，类似如屋⾯栏杆⾼度未考虑屋⾯找坡⾼度。

⼆、设计总说明1．选⽤图集已经作废或过期（⾼层防⽕规范、厨房烟道、⼈防、住宅….）2．关于安全玻璃涵盖⾯不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防⽔做法与⼯程做法中的说明以及墙⾝⼤样图作法不相符4．门窗编号及代号说明与平⾯图中的编号不同或对特殊门窗代号说明不全（卫⽣间窗、防⽕窗、双层隔⾳窗、裙房幕墙窗….）5．应增加节能说明及⽆障碍设计说明。

6．遗漏地下室出地⾯的风井百叶窗的数量及分格图。

7．说明中墙体材料是否注明,是否和结构图中的⼀致．三、⼯程做法1．应依据甲⽅提出的装修标准，注明是否⽑坯房（饰⾯由后装修做）2．对于本⼯程特殊做法⽆说明，特别是结构沉板后需回填或轻质材料做垫层楼地⾯3．保温作法需同节能计算及说明相统⼀（外墙保温作法）4．厨房、卫⽣、墙地⾯均需做防⽔处理。

5．各种公共⽤房装饰做法、⼀层地⾯做法遗漏。

6．屋⾯的构造做法、地库防⽔做法及收⼝位置、剪⼒墙墙⾝防⽔收⼝的处理、伸缩缝做法不详。

四、总图1.应注明并保证满⾜规划报建要求的道路及建筑退缩间距（要确定⽴⾯所增加的落地⽚墙、廊柱没有超出建筑红线）2.没注明建筑防⽕间距（外墙到外墙，凸窗应计玻璃间）；消防车道定位及消防扑救⾯。

（要满⾜消防车道的转弯半径≥12m）3.场地、建筑、车库出⼊⼝应注明（应满⾜《民⽤建筑设计通则》4.1 特别是机动车出⼊应距离道路红线≥7.5m，不存在视线障碍物。

5.2.4）4.建筑出⼊⼝的绝对标⾼（要考虑到建筑物室内外⾼差）；场地道路、绿地、⽔⾯的关键性标⾼。

表明场地及道路排⽔⽅向及坡度（要考虑与周边规划道路的连接及排⽔）。

建筑工程施工图审查要点建筑工程施工图审查是确保工程质量和安全的重要环节，它对设计方案的合理性、工程施工的可行性以及建筑材料的合规性进行全面评估。

下面将介绍建筑工程施工图审查的要点。

1. 总体布局和平面布置审查施工图时，需要关注建筑物的总体布局和平面布置是否符合规范要求。

包括建筑物的结构、功能区域的划分等，确保建筑物的各个部分都能够满足使用需求。

2. 建筑结构设计在审查施工图时，需要详细了解建筑结构设计的方案，包括结构的类型、承载力、抗震性能等。

确保结构设计符合相关规范，能够满足建筑物的安全性和稳定性要求。

3. 建筑材料的选择和使用审查工程施工图时，需要关注建筑材料的选择和使用是否符合规范要求。

建筑材料的质量和性能直接影响到工程的质量和安全性，因此必须确保使用的材料符合相关标准，并具有合格证明。

4. 施工工艺和施工方法审查施工图时，需要仔细研究施工工艺和施工方法的合理性和可行性。

合理的施工工艺和施工方法可以确保施工过程的顺利进行，避免施工中出现问题，保证建筑物的质量。

5. 消防安全设计建筑工程施工图审查还需要关注建筑物的消防安全设计。

包括消防通道的设置、疏散楼梯的布局、灭火设备的配置等。

通过审查施工图，确保建筑物在发生火灾等紧急情况时能够保障人员的安全疏散和有效灭火。

6. 电气系统设计审查施工图时，需要对建筑物的电气系统设计进行评估。

这包括电源的选择、电线电缆的敷设、安全用电设备的设置等。

通过审查施工图，确保电气系统的合理性和安全性，避免电气故障引发的安全问题。

7. 管道系统设计建筑工程施工图审查还需要关注管道系统的设计方案，包括给水管道、排水管道、暖通管道等。

对管道系统的设计进行审查，确保管道的布置和敷设满足规范要求，能够正常运行，不会出现泄漏和堵塞等问题。

8. 环境保护措施审查施工图时，还需要关注环境保护措施的设计。

包括施工期间的噪音和粉尘控制、施工废弃物的处理等。

通过审查施工图，确保施工过程中对环境的影响得到有效控制，避免环境污染问题的发生。

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方,类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度.二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0。

00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上，位置是否合理.5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点.7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同,是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理.5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求.7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面.9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米;设备用房独立分区，面积小于500平米，要有独立通道或出口）。

建设工程中的施工图设计要点解析施工图设计在建设工程中起着至关重要的作用，它是指在方案设计完成后，将方案设计文件转化为施工图纸的过程。

施工图设计的质量和准确性直接影响项目的施工进度和施工质量。

本文将对建设工程中施工图设计的要点进行解析，旨在提高施工图设计的准确性和规范性。

一、施工图设计的基本原则在进行施工图设计时，应遵循以下基本原则：1.合理性原则：施工图应符合工程设计方案，从而确保施工过程的可行性和顺利进行。

2.完整性原则：施工图应包括全部的建筑、结构、给排水、暖通、电气等专业设计内容，确保施工的全面性和完整性。

3.准确性原则：施工图应严格按照设计要求和技术规范进行绘制，确保尺寸、比例、图例等的准确性。

4.规范性原则：施工图应符合相应的国家标准和规范，确保施工的规范化和合法性。

5.可读性原则：施工图应具备良好的可读性，便于施工人员理解和操作。

二、施工图设计的要点解析1.建筑施工图设计要点解析（此处按照建筑施工图设计的要点进行论述，具体描述施工图设计内容，例如建筑布局、平面设计、立面设计等）2.结构施工图设计要点解析（此处按照结构施工图设计的要点进行论述，具体描述施工图设计内容，例如结构布置、荷载计算、构造节点设计等）3.给排水施工图设计要点解析（此处按照给排水施工图设计的要点进行论述，具体描述施工图设计内容，例如给水管道布置、排水设备安装、配管图绘制等）4.暖通施工图设计要点解析（此处按照暖通施工图设计的要点进行论述，具体描述施工图设计内容，例如采暖系统设计、通风系统设计、空调系统设计等）5.电气施工图设计要点解析（此处按照电气施工图设计的要点进行论述，具体描述施工图设计内容，例如电气布线设计、配电箱设计、照明设计等）三、施工图设计的注意事项在进行施工图设计时，需要注意以下几点：1.与设计单位密切配合，确保设计意图准确传达给施工图设计人员。

2.严格按照设计要求和技术规范进行绘图，尺寸和比例必须准确无误。
