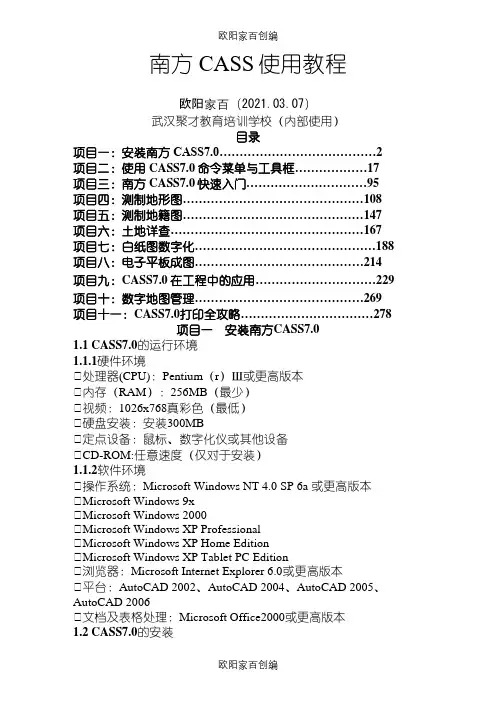

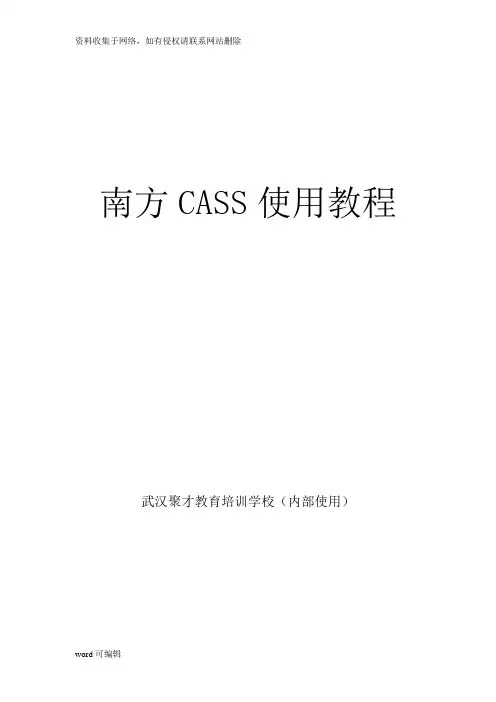

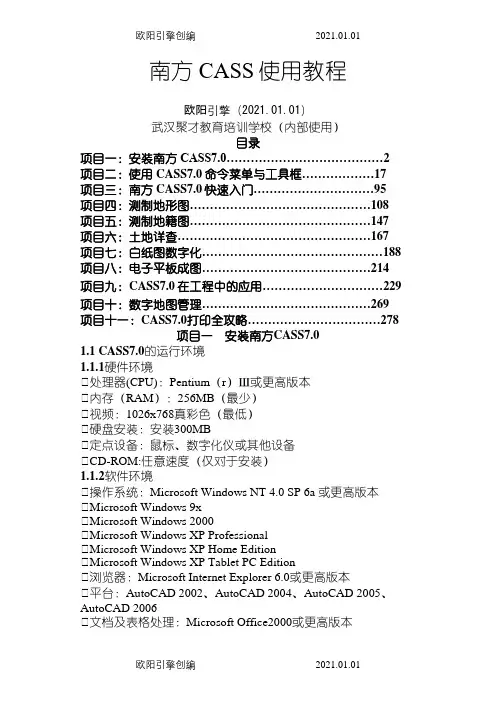

南方CASS使用教程武汉聚才教育培训学校（内部使用）目录项目一：安装南方CASS7.0 (2)项目二：使用CASS7.0命令菜单与工具框 (17)项目三：南方CASS7.0快速入门 (95)项目四：测制地形图 (108)项目五：测制地籍图 (147)项目六：土地详查 (167)项目七：白纸图数字化 (188)项目八：电子平板成图 (214)项目九：CASS7.0在工程中的应用 (229)项目十：数字地图管理 (269)项目十一：CASS7.0打印全攻略 (278)项目一安装南方CASS7.01.1 CASS7.0的运行环境1.1.1硬件环境处理器(CPU)：Pentium（r）Ш或更高版本内存（RAM）：256MB（最少）视频：1026x768真彩色（最低）硬盘安装：安装300MB定点设备：鼠标、数字化仪或其他设备CD-ROM:任意速度（仅对于安装）1.1.2软件环境操作系统：Microsoft Windows NT 4.0 SP 6a 或更高版本Microsoft Windows 9xMicrosoft Windows 2000Microsoft Windows XP ProfessionalMicrosoft Windows XP Home EditionMicrosoft Windows XP Tablet PC Edition浏览器：Microsoft Internet Explorer 6.0或更高版本平台：AutoCAD 2002、AutoCAD 2004、AutoCAD 2005、AutoCAD 2006文档及表格处理：Microsoft Office2000或更高版本1.2 CASS7.0的安装1.2.1 AutoCAD2006的安装AutoCAD2006是美国AutoDesk公司的产品，用户需找相应代理商自行购买。
AutoCAD2006的主要安装过程如下：1． AutoCAD2006软件光盘放入光驱后执行安装程序，AutoCAD将出现图1-1所示信息。
启动安装向导程序。
2．稍等片刻后，弹出图1-2所示的信息，响应后单击“下一步(N)”按钮，弹出图1-3所示的信息。
图 1-1 安装向导窗口.图1-2欢迎窗口3． 1-3所示界面询问用户是否接受AUTODESK软件许可协议。
“打印”、“我接受”和“我拒绝”，单击“我接受”接受许可，响应后单击“下一步(N)”按钮，得到图1-4。
图1-3 软件许可协议窗口图1-4 序列号窗口4．图1-4所示的信息，要求用户键入软件的序列号，响应后单击“下一步(N)”按钮，弹出图1-5所示的信息。
5．图1-5所示界面要求用户确定此软件使用者的姓名、单位名称、软件销售商的名称及其电话。
在相应位置键入相应内容后单击“下一步(N)”按钮，得到图1-6。
图1-5 用户信息窗口图1-6安装类型窗口6．图1-6要求确定AutoCAD 2006的安装类型。
用户可以在典型和自定义两种类型之间选择一种进行安装。
如果是使用CASS7.0软件，应选择自定义并选定所有的安装选项。
单击“下一步(N)”后，将得到图1-7。
7．在图1-7中确定AutoCAD 2006软件的安装位置（文件夹）。
AutoCAD给出了默认的安装位置c:\program Files\AutoCAD 2006,用户也可以通过单击“浏览”按钮从弹出的对话框中修改软件的安装路径。
单击磁盘需求查看系统磁盘的信息。
如果已选择好了文件夹，则可以单击“下一步(N)”按钮，得到图1-8。
图1-7 安装路径窗口图1-8安装信息确认窗口8．单击图1-8中的“下一步(N)”按钮AutoCAD2006开始安装，并显示与图1-9相类似的提示信息。
图1-9 安装提示窗口软件安装结束后，AutoCAD给出图1-10所示的信息，单击完成按钮，会打开说明文件，如果不选中“是，我想现在阅读自述文件的内容”复选框，关闭说明文件安装完毕。
如果是在Windows 9x或者是Windows 2000系统上安装AutoCAD 2006，AutoCAD直接给出图1-11所示的信息，单击“是（Y）”按钮，会自动重新启动计算机。
如果此时选择不重新启动计算机也可以运行AutoCAD2006,但有可能出现某些动态链结库（DLL）找不到的情况，此时必须重新启动计算机。
图1-10 安装结束窗口图1-11 重新启动计算机窗口1.2.2 CASS7.0的安装CASS7.0的安装应该在安装完AutoCAD 2006并运行一次后才进行。
打开CASS70文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（CASS7.0的安装向导将提示用户进行软件的安装）。
稍等得到图1-13的“欢迎”界面。
图1-12 CASS7.0软件安装“安装向导”界面图1-13 CASS7.0软件安装“欢迎”界面在图1-13中单击下一步按钮，得到图1-14的界面。
图1-14 CASS7.0软件安装“产品信息”界面在图1-14中单击下一步按钮，得到图1-15的界面。
图1-15 输入客户信息图1-16 CASS7.0软件安装“路径设置”界面在图1-16中确定CASS7.0软件的安装位置（文件夹）。
安装软件给出了默认的安装位置C:\Program Files\CASS7.0,用户也可以通过单击浏览按钮从弹出的对话框中修改软件的安装路径,要注意CASS7.0系统必须安装在根目录的CASS7.0子目录下。
如果已选择好了安装路径，则可以单击下一步按钮开始进行安装。
安装过程中自动弹出软件狗的驱动程序安装向导，如图1-17：图1-17 CASS7.0软件狗驱动程序安装向导安装完成后屏幕弹出以下界面，单击“完成”按钮，结束CASS7.0的安装。
图1-18 CASS7.0软件安装“安装完成”界面1.3 CASS7.0更新当用户第二次安装软件时(南方公司的网站上下载的补丁程序的安装过程中无须人工干预，程序将找到当前CASS的安装路径，自动完成安装)，CASS软件提供了安全的升级方式。
打开CASS7.0安装文件文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（CASS7.0的安装向导将提示用户进行软件的安装）。
稍等得到图1-19的界面。
图1-19 CASS7.0软件安装“修改、修复或删除”界面用户可以根据自己的情况选择不同的选项，下面将分别介绍各选项的操作步骤：（1）修改（M）：选择要添加的新程序组件或选择要删除的当前已安装组件。
选择该项，单击下一步按钮得到图1-20界面。
图1-20 CASS7.0软件安装“选择组件”界面根据情况0选择要增加的或要删除的程序，单击下一步按钮继续运行程序。
软件执行操作，得到图1-21界面。
图1-21 CASS7.0软件安装“安装状态”界面软件自动根据用户的选项完成响应的操作。
（2）修复（E）：重新安装以前的安装程序所安装的所有程序组件。
选择该项，单击下一步按钮得到图1-22界面图1-22 CASS7.0软件安装“安装状态”界面该选项将根据用户以前选择的安装组件重新安装CASS7.0软件，完成后得到图1-21界面。
（3）删除（R）：删除所有已安装组件。
选择该项，单击下一步按钮得到图1-23对话框。
图1-23 CASS7.0软件安装“文件删除”对话框选择“取消”按钮回到图1-19界面；选择“确定”按钮将完全删除所选应用程序及其所有组件。
得到图1-24界面。
图1-24 CASS7.0软件安装“文件删除”界面项目二 使用CASS7.0命令菜单与工具框CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图2-1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。
图2-1 CASS7.0界面对于本章，最好是边阅读边操作。
您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。
2.1 CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。
下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。
菜单栏CASS 工具栏CAD 工具栏屏幕菜单栏命令栏 状态栏2.1.1 文件图2-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件…功能：建立一个新的绘图文件。
操作过程：左键点取本菜单项，然后看命令区。
提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。
其中，acadiso.dwt即为CASS7.0的样板文件，调用后便将CASS7.0所需的图块、图层、线型等载入。
直接回车便可调用。
若需要自定义样板，输入所指样板名后回车即可。
输入“．”后回车则不调用任何样板而新建一个空文件。
【样板】：即模板，它包含了预先准备好的设置，设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。
使用样板可避免每次重复基本设置和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。
2．打开已有图形…功能：打开已有的图形文件。
会弹出一对话框，如图2-3所示。
在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。
图2-3 打开已有图形对话框3．图形存盘…功能：将当前图形保存下来。
操作过程：左键点取本菜单，若当前图形已有文件名，则系统直接将其以原名保存下来。
若当前图形是一幅新图，尚无文件名，则系统会弹出一对话框。
此时在文件名栏中输入文件名后，按保存键即可。
在保存类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择。
【注意】：为避免非法操作或突然断电造成数据丢失，除工作中经常手工存盘外，可设置系统自动存盘。
设置过程为：点击“文件/AUTOCAD系统配置”，在“打开和保存”选项卡中设置自动保存时间间隔。
4．图形改名存盘…功能：将当前图形改名后保存。
操作过程：左键点取本菜单后，即会弹出图2-4的对话框。
以后的操作与图形存盘相同。
图2-4 图形存盘对话框5．修复破坏的图形文件…功能：无须用户干涉修复毁坏的图形。
操作过程：左键点取本菜单后，弹出一对话框，如图2-5所示。
图2-5 选取文件对话框在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
[警告]：当系统检测到图形已被损坏，则打开此文件时会自动启动本项菜单命令对其修复。
这时有可能出现该损坏文件再也无法打开的情况。
此时请先打开一幅好图，然后通过“插入图”菜单命令（在“工具”栏下）将损坏图形插入，从而避免工作成果的损失。
