8位共阴数码管实验报告一、引言数码管是一种常见的数字显示器件，广泛应用于各种电子设备中。
8位共阴数码管是一种常见的数码管类型，本实验旨在通过实际操作，了解8位共阴数码管的原理和使用方法，并通过编程控制，实现数字的显示。

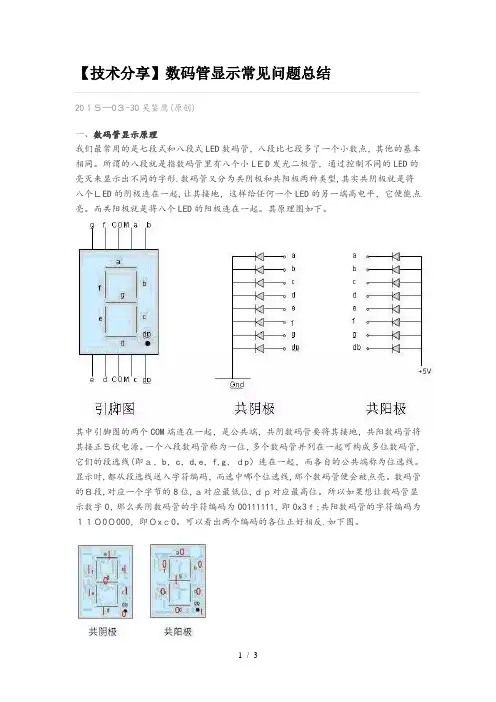

二、实验原理1. 共阴数码管原理共阴数码管是一种常见的数码管类型，它由8个LED发光二极管组成。
在共阴数码管中，所有的LED的阴极都是连接在一起的，而阳极则分别连接到控制芯片的不同引脚上。
当某个LED的阳极接通时，与之对应的数字就会在数码管上显示出来。
2. 数码管的控制为了控制数码管显示不同的数字，我们需要通过控制芯片的引脚电平来控制数码管的阳极。
具体来说，我们可以通过将某个引脚拉低，使得与之相连的数码管的阳极接通，从而显示对应的数字。
三、实验材料和器件•Arduino开发板•8位共阴数码管•杜邦线四、实验步骤1. 连接电路将Arduino开发板和8位共阴数码管通过杜邦线连接起来。
具体的连接方式如下：- 将数码管的共阴极连接到Arduino开发板的GND引脚。
- 将数码管的8个阳极分别连接到Arduino开发板的数字引脚2-9。
2. 编写程序打开Arduino开发环境，编写以下程序代码：int digitPins[] = {2, 3, 4, 5, 6, 7, 8, 9};int digits[10][7] = {{1, 1, 1, 1, 1, 1, 0}, // 数字0的显示编码{0, 1, 1, 0, 0, 0, 0}, // 数字1的显示编码{1, 1, 0, 1, 1, 0, 1}, // 数字2的显示编码{1, 1, 1, 1, 0, 0, 1}, // 数字3的显示编码{0, 1, 1, 0, 0, 1, 1}, // 数字4的显示编码{1, 0, 1, 1, 0, 1, 1}, // 数字5的显示编码{1, 0, 1, 1, 1, 1, 1}, // 数字6的显示编码{1, 1, 1, 0, 0, 0, 0}, // 数字7的显示编码{1, 1, 1, 1, 1, 1, 1}, // 数字8的显示编码{1, 1, 1, 1, 0, 1, 1} // 数字9的显示编码};void setup() {for (int i = 0; i < 8; i++) {pinMode(digitPins[i], OUTPUT);}}void loop() {for (int i = 0; i < 10; i++) {displayNumber(i);delay(1000);}}void displayNumber(int number) {int *digit = digits[number];for (int i = 0; i < 7; i++) {digitalWrite(digitPins[i], digit[i]);}}3. 烧录程序将编写好的程序通过USB线烧录到Arduino开发板中。
