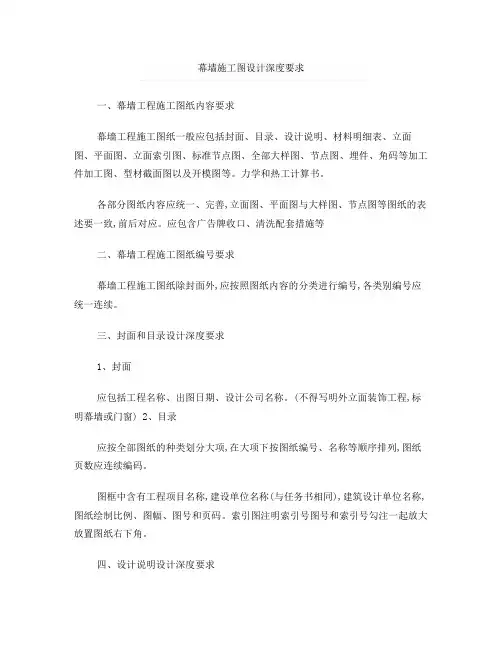

上海市建筑幕墙工程设计文件编制深度规定

一、幕墙工程施工图纸内容要求幕墙工程施工图纸一般应包括封面、目录、设计说明、材料明细表、立面图、平面图、立面索引图、标准节点图、全部大样图、节点图、埋件、角码等加工件加工图、型材截面图以及开模图等。

力学和热工计算书。

各部分图纸内容应统一、完善,立面图、平面图与大样图、节点图等图纸的表述要一致,前后对应。

应包含广告牌收口、清洗配套措施等二、幕墙工程施工图纸编号要求幕墙工程施工图纸除封面外,应按照图纸内容的分类进行编号,各类别编号应统一连续。

三、封面和目录设计深度要求1、封面应包括工程名称、出图日期、设计公司名称。

(不得写明外立面装饰工程,标明幕墙或门窗) 2、目录应按全部图纸的种类划分大项,在大项下按图纸编号、名称等顺序排列,图纸页数应连续编码。

图框中含有工程项目名称,建设单位名称(与任务书相同),建筑设计单位名称,图纸绘制比例、图幅、图号和页码。

索引图注明索引号图号和索引号勾注一起放大放置图纸右下角。

四、设计说明设计深度要求应包括幕墙工程概况、本次设计范围描述(列举单项和分布情况),设计依据和采用规范、设计理念和构造设计理论、主要幕墙形式系统概述(幕墙结构选材及构造要点说明)、物理性能、建筑设计(防火和避雷)、材料物理性能和本项目选用概述、加工要求、施工要求、其他施工单位配合和施工注意事项、面饰材料色差控制办法、实验要求、清洗配套措施、成品保护、物料表等。

1、幕墙工程概况应包括幕墙工程名称、建设地点、开发单位、建筑设计单位、建筑物总高度、层数、标准层高、总面积、主体结构形式地面粗糙类别、建筑物耐火等级、抗震设计烈度、设计使用年限、幕墙工程概述等。

2、设计依据应列举幕墙工程所参照和引用的国家及地方颁布的规范及规程、法令以及行业标准文件包括工程招标和答疑文件等。

3、主要幕墙形式说明应对幕墙工程所采用的主要幕墙形式进行简要说明,包括但不限于对主要幕墙形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明(可以配图)。

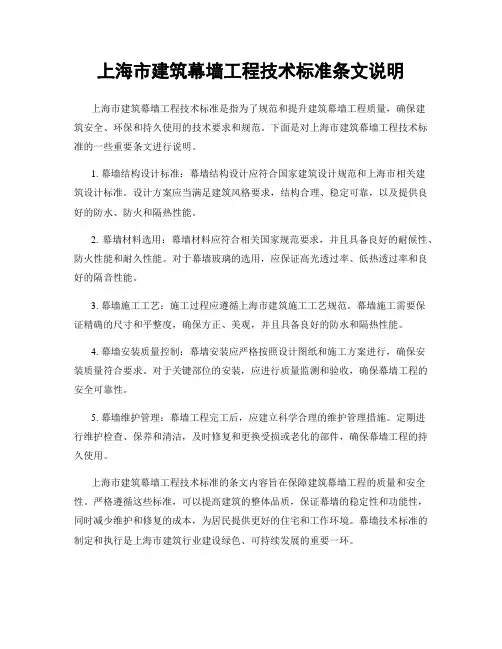

上海市建筑幕墙工程技术标准条文说明
上海市建筑幕墙工程技术标准是指为了规范和提升建筑幕墙工程质量，确保建
筑安全、环保和持久使用的技术要求和规范。

下面是对上海市建筑幕墙工程技术标准的一些重要条文进行说明。

1. 幕墙结构设计标准：幕墙结构设计应符合国家建筑设计规范和上海市相关建
筑设计标准。

设计方案应当满足建筑风格要求，结构合理、稳定可靠，以及提供良好的防水、防火和隔热性能。

2. 幕墙材料选用：幕墙材料应符合相关国家规范要求，并且具备良好的耐候性、防火性能和耐久性能。

对于幕墙玻璃的选用，应保证高光透过率、低热透过率和良好的隔音性能。

3. 幕墙施工工艺：施工过程应遵循上海市建筑施工工艺规范。

幕墙施工需要保
证精确的尺寸和平整度，确保方正、美观，并且具备良好的防水和隔热性能。

4. 幕墙安装质量控制：幕墙安装应严格按照设计图纸和施工方案进行，确保安
装质量符合要求。

对于关键部位的安装，应进行质量监测和验收，确保幕墙工程的安全可靠性。

5. 幕墙维护管理：幕墙工程完工后，应建立科学合理的维护管理措施。

定期进
行维护检查、保养和清洁，及时修复和更换受损或老化的部件，确保幕墙工程的持久使用。

上海市建筑幕墙工程技术标准的条文内容旨在保障建筑幕墙工程的质量和安全性。

严格遵循这些标准，可以提高建筑的整体品质，保证幕墙的稳定性和功能性，同时减少维护和修复的成本，为居民提供更好的住宅和工作环境。

幕墙技术标准的制定和执行是上海市建筑行业建设绿色、可持续发展的重要一环。

《建筑工程设计文件编制深度规定》条文说明1总则1.0.2本规定的适用范围根据“建设部令第160号”《建设工程勘察设计资质管理规定》和“建市(2007)86号”《工程建设设计资质标准》中规定的建筑行业(建筑工程)设计资质的允许承接业务范围确定，包括“建设部令第160号”第三十八条和“建市(2007)86号”附件3-21-1中规定的除景观设计、室内外环境设计及建筑装饰设计以外的所有内容。

1.03K用建筑工程的方案设计文件用于办理工程建设的有关手续，施工图设计文件用于施工，都是必不可少的。

彳后设计文件用于审批(包括政府主管部门和/或建设单位对初步设计文件的审批)；若无审批需求，初步设计文件也无出图的必要。

因此，对于无审批需求的建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。

在此情况下方案设计文件的深度满足第2章的要求即可。

1.0.4-3将项目分别发包给几个设计单位或实施设计分包,通常包括建筑主体由一个单位设计，而幕墙、室内装修、局部钢结构构件、某项设备系统等内容由其他单位承担设计的情况。

在这种情况下，一方的施工图设计文件将成为另一方施工图设计的依据，且各方的设计文件可能存在相互关联之处。

作为设计依据，相关内容的设计文件编制深度应满足有关承包方或分包方的需要。

1.0.8所谓“合理的取舍”，是指当设计合同规定的设计内容或设计范围少于本规定对于设计深度要求的内容时，可不执行本规定的相关条款。

例如，某工程施工图设计合同规定的设计内容或范围不包括采暖通风与空气调节设计、热能动力设计和预算编制时，该工程设计可不执行本规定第4.7节、4.8节和第4.9节的所有条款；合同规定的设计内容或设计范围所涉及的本规定条款，只能取不能舍。

1.0.9对于某些设计内容，如空调循环冷却水系统、柴油发电机等，不同的设计单位可能由不同的专业承担设计。

对此本规定不作限制。

有的设计单位多个专业由一人完成，各专业设计内容在一张图上表示，给行业管理、审图、造价、施工等造成不便，所以要求按国家有关专业分工的规定各专业分别出图。

建筑工程设计文件编制深度规定2016年11月前言本规定依据《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第662号令）,在《建筑工程设计文件编制深度规定》（2008年版）基础上修编而成。

本规定与2008年版规定相比主要变化如下：——新增绿色建筑技术应用的内容。

——新增装配式建筑设计内容。

——新增建筑设备控制相关规定。

——新增建筑节能设计要求，包括各相关专业的设计文件和计算书深度要求。

——新增结构工程超限设计可行性论证报告内容。

——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。

——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化，对原规定中部分条文作了修改，使之更加适用于目前的工程项目设计，尤其是民用建筑工程项目设计。

本规定由住房和城乡建设部批准。

本规定的主编单位为中南建筑设计院股份有限公司，参编单位为中国建筑西北设计研究院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。

本规定主要起草人：总负责人：李霆总则、一般要求部分：刘炳清建筑、总平面部分：翁皓、党春红、李春舫、林莉结构部分：李霆、徐厚军、郑瑾建筑电气部分：杜毅威、熊江给水排水部分：金鹏、涂正纯供暖通风与空气调节、热能动力部分：郑小梅、杨允立、吴光林、马友才技术经济部分：张变兰、聂钢建筑幕墙部分：王书华基坑工程部分：陈义平建筑智能化部分：耿望阳装配式建筑部分：叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂目录147468263637 8 8 14 9 41 总则1.0.1 为加强对建筑工程设计文件编制工作的管理, 保证各阶段设计文件的质量和完整性，特制定本规定。

1.0.2本规定适用于境内和援外的民用建筑、工业厂房、仓库及其配套工程的新建、改建、扩建工程设计。

附件：上海市全装修住宅室内装修工程施工图设计文件编制深度规定—1 —总则1.为加强对全装修住宅室内装修工程施工图设计文件编制工作的管理，保证设计文件的质量和完整性，在国家现行有关工程设计文件深度规定和工程建设标准强制性条文的基础上，结合本市建筑室内装修设计行业的实际情况，制定《上海市全装修住宅室内装修工程施工图设计文件编制的深度规定》（以下简称本规定）。

2.本规定的适用范围。

2.1适用的工程范围：本规定主要适用于本市新建全装修住宅的室内装修设计工程，包含住宅套内和公共部位（指大堂、电梯厅、楼梯间、信报间、架空层部分等）。

2.2适用的专业范围：本规定主要适用于全装修住宅室内装修工程中所涉及的室内装修、给排水、电气、采暖通风等专业。

装修专业和机电专业的子项组织和图纸组织方式应该一致。

2.3适用的设计文件范围：住宅室内装修工程设计（固定装饰装修部分）施工图阶段编制的设计文件，均应在本规定的范围内。

而艺术品陈设、可移动家具和装饰部品、特殊工艺（如厨房工艺、园艺、专业照明、水景、玻璃幕墙、音响和视觉设计等）的设计内容和图纸文件深度不在本规定的范围内。

3.室内装修工程施工图设计要求：—2 —3.1 住宅内装修工程施工图设计不应改变原土建设计有关消防安全方面的设计，包括安全疏散出口、疏散距离等。

3.2住宅内装修工程施工图设计不应改变原土建设计有关节能设计方面的材料要求，特别对于内保温材料部分。

3.3 住宅内装修工程施工图设计不应改变原土建设计有关安全玻璃、防火设施和栏杆高度及安全构造的设计。

3.4住宅内装修工程施工图设计不应改变原土建设计有关建筑隔声设计的材料及所要求达到的隔声效果。

3.5复式（跃层）内装修工程施工图设计中如有楼梯设计，应符合原建筑设计规范和相关的国家规范、标准。

4.全装修住宅室内装修工程设计应遵照本规定的要求，设计文件必须经过严格校审，做到准确、清晰和完整。

除此之外，设计文件的编制还应该贯彻执行国家有关工程建设的政策和法规，符合国家和上海市现行有效的相关规范和标准。

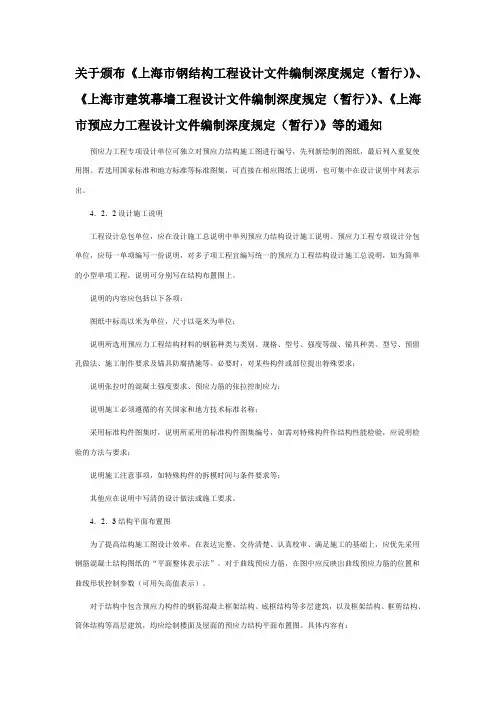

关于颁布《上海市钢结构工程设计文件编制深度规定（暂行）》、《上海市建筑幕墙工程设计文件编制深度规定（暂行）》、《上海市预应力工程设计文件编制深度规定（暂行）》等的通知预应力工程专项设计单位可独立对预应力结构施工图进行编号，先列新绘制的图纸，最后列入重复使用图。

若选用国家标准和地方标准等标准图集，可直接在相应图纸上说明，也可集中在设计说明中列表示出。

4．2．2设计施工说明工程设计总包单位，应在设计施工总说明中单列预应力结构设计施工说明。

预应力工程专项设计分包单位，应每一单项编写一份说明，对多子项工程宜编写统一的预应力工程结构设计施工总说明，如为简单的小型单项工程，说明可分别写在结构布置图上。

说明的内容应包括以下各项：图纸中标高以米为单位，尺寸以毫米为单位；说明所选用预应力工程结构材料的钢筋种类与类别、规格、型号、强度等级、锚具种类、型号、预留孔做法、施工制作要求及锚具防腐措施等。

必要时，对某些构件或部位提出特殊要求；说明张拉时的混凝土强度要求、预应力筋的张拉控制应力；说明施工必须遵循的有关国家和地方技术标准名称；采用标准构件图集时，说明所采用的标准构件图集编号，如需对特殊构件作结构性能检验，应说明检验的方法与要求；说明施工注意事项，如特殊构件的拆模时间与条件要求等；其他应在说明中写清的设计做法或施工要求。

4．2．3结构平面布置图为了提高结构施工图设计效率，在表达完整、交待清楚、认真校审、满足施工的基础上，应优先采用钢筋混凝土结构图纸的“平面整体表示法”。

对于曲线预应力筋，在图中应反映出曲线预应力筋的位置和曲线形状控制参数（可用矢高值表示）。

对于结构中包含预应力构件的钢筋混凝土框架结构、底框结构等多层建筑，以及框架结构、框剪结构、筒体结构等高层建筑，均应绘制楼面及屋面的预应力结构平面布置图。

具体内容有：与建筑图一致的轴线柱网及梁、柱、承重砌体墙、框架、剪力墙等位置，并注明预应力构件编号；对设有若有预留洞和预埋件的预应力构件，应示出其大小、位置、预埋件代号；对于预应力现浇板，应注明板厚与板面结构标高，以及预应力筋锚固端与张拉端的位置，在标高有变化处应加局部剖面，绘出板的配筋。

上海市建筑幕墙工程设计文件编制深度规定投资估算。

2．0．2方案设计文件的深度应满足幕墙工程设计招标文件及业主向规划部门送审的要求，结合建筑物对幕墙外观及结构进行深化，供业主和设计师在评标中择优选用。

2．0．3方案设计文件应符合设计任务书中对幕墙招标技术要求、招标设计图纸、结构计算参数、材料选择、主要节点构造、幕墙种类、性能测试等编制。

2．0．4方案设计文件根据招投标管理办法，由技术标和商务标二部份组成，其内容应按业主招标文件要求单列提供。

2．0．5大型幕墙工程或有特殊要求的幕墙工程应提供幕墙效果图。

根据需要可加做幕墙模型（费用另计）。

3．初步设计3．0．1根据设计任务书和中标方案以及专家评审意见进行编制，由设计说明书、设计图纸、主要设备系统及工程概算书和主要材料估算书等组成，其编排顺序为：封面；扉页；初步设计文件目录；设计说明书；图纸；主要设备系统设计；工程概算书，（包括技术经济指标，主要材料估算表）。

在初步设计阶段，应对重大技术问题的解决方案进行综合技术经济的分析，论述技术上的适用性、可靠性和经济上的合理性，并将其主要内容写进初步设计说明书中，设计总负责人对工程项目的总体设计在设计总说明中予以论述。

3．0．2初步设计文件的深度应满足幕墙工程审批的要求，应符合已审定的方案设计，能据以进行施工图的设计，业主能据以进行施工招标准备。

3．0．3编制初步设计文件，应提供有关幕墙种类的结构计算资料、图纸、抗震设防烈度、幕墙用料规格、性能、技术标准、供货单位以及其它要求的各项技术参数，必要时制作局部足尺实样构造模型。

3．0．4对高度大于150米的幕墙工程；建筑物体型多变化幕墙工程；建筑物密集风环境较复杂的幕墙工程；除必需进行常规的各项检测外，还应针对幕墙体系进行风洞试验，供幕墙设计参照。

以上幕墙工程初步设计方案还应提交由市建委认可的有关机构进行技术评审。

4．施工图设计4．0．1施工图设计应根据已批准的初步设计进行编制，内容以图纸为主，应包括封面、图纸目录、设计施工说明。

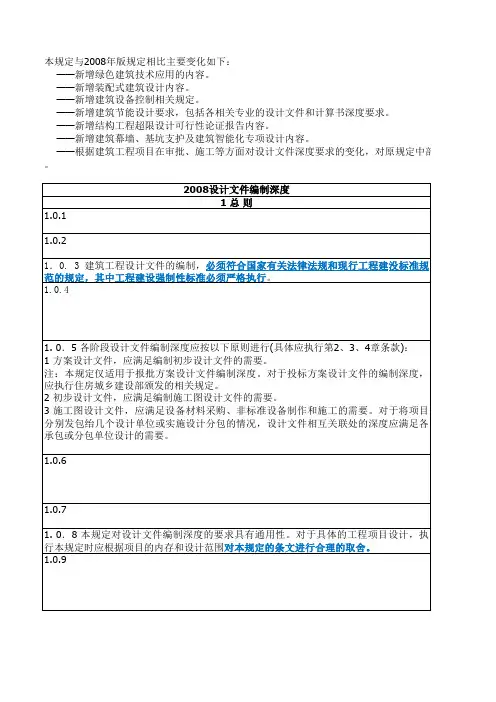

本规定与2008年版规定相比主要变化如下：
——新增绿色建筑技术应用的内容。

——新增装配式建筑设计内容。

——新增建筑设备控制相关规定。

——新增建筑节能设计要求，包括各相关专业的设计文件和计算书深度要求。

——新增结构工程超限设计可行性论证报告内容。

——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。

——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化，对原规定中部分条文作了修改。

原规定中部分条文作了修改，使之更加适用于目前的工程项目设计，尤其是民用建筑工程项目设计。

上海市民用建筑工程施工图节能设计文件编制深度规定关于执行《上海市民用建筑工程施工图节能设计文件编制深度规定》的通知 (1)1 总则 (2)2 建筑 (3)2.1一般规定 (3)2.2 节能设计说明 (3)2.3 节能设计图纸 (5)2.4 节能计算书 (6)3 供暖、通风与空调 (8)3.1 一般规定 (8)3.2 节能设计说明 (8)3.3 计算书 (9)3.4设备表 (10)4 电气 (11)4.1一般规定 (11)4.2 节能设计说明 (11)4.3 计算书与设备表 (12)5 给排水 (12)5.1 一般规定 (12)5.2 节能设计说明 (13)5.3 计算书与设备表 (14)关于执行《上海市民用建筑工程施工图节能设计文件编制深度规定》的通知沪建交[2012) 1273号上海市城乡建设和交通委员会关于执行《上海市民用建筑工程施工图节能设计文件编制深度规定》的通知各有关单位：为进一步推进本市建筑节能工作，更好地结合本市实际情况贯彻执行《居住建筑节能设计标准》( DGJ08-205-2011)和《公共建筑节能设计标准》( DGJ08-107-2012)，我委组织制定了《上海市民用建筑工程施工图节能设计文件编制深度规定》，经审查，现批准实施。

具体通知如下：1、自2013年1月1日起，本市新建、改建和扩建的居住建筑和公共建筑应按照《上海市民用建筑工程施工图节能设计文件编制深度规定》进行建筑节能设计。

2、自2013年2月1日起，提交施工图设计审查备案的本市新建、改建和扩建的居住建筑和公共建筑节能设计应符合《上海市民用建筑工程施工图节能设计文件编制深度规定》的要求。

3、本市建设、设计、施工、监理和审图单位以及建设工程安全质量监督部门、设计文件审查部门等应根据各自职责，做好《上海市民用建筑工程施工图节能设计文件编制深度规定》的贯彻执行工作。

附件：上海市民用建筑工程施工图节能设计文件编制深度规定上海市民用建筑工程施工图节能设计文件编制深度规定1 总则1.0.1 为加强对上海市民用建筑工程施工图节能设计文件编制工作的管理，保证民用建筑工程施工图节能设计文件的质量和完整性，制定本规定。

上海市城乡建设和交通委员会建设工程总体设计文件编制深度规定2010年11月前言本规定是根据《上海市建设工程行政审批管理程序改革方案》的要求，由上海市建设工程设计文件审查管理事务中心会同相关单位编制完成的。

在编制过程中，编制组进行了广泛的调查研究，开展专题讨论，以多种方式征求了有关消防、民防、交通、水务、交警、气象、卫生、设计等单位的意见，参考了国家和本市相关规定。

本规定主要内容包括：1、总则；2、一般要求；3、总平面；4、建筑；5、结构；6、建筑电气；7、给水排水；8、采暖通风与空气调节；9、热能动力；10、专项审查和专项技术评审报告。

为了不断完善本规定，请各单位在执行本规定时，注意总结经验、积累资料，并将执行情况和意见建议反馈至上海市建设工程设计文件审查管理事务中心（地址：小木桥路683号，邮编：200032），以供修订时参考。

主编单位：上海市勘察设计行业协会参编单位：上海市建设工程设计文件审查管理事务中心主要起草人：陈宁周翔宇陈磊张海霞张红缨魏争梅周之瑜上海市建设工程设计文件审查管理事务中心二○一○年十一月目录1.总则 (1)2.一般要求 (2)3.设计总说明 (3)4.总平面 (4)5.建筑 (7)6.结构 (9)7.建筑电气 (11)8.给水排水 (14)9. 采暖通风与空气调节 (16)10.热能动力 (18)11. 工程技术经济 (20)12.专项审查和专项技术评审报告 (23)1．总则1.0.1 为推进落实上海市企业投资核准、备案项目建设工程行政审批管理改革方案，保证建设工程安全和质量，加强建设工程设计文件审查管理和服务,特制定本规定。

1.0.2 本规定适用于上海市企业投资核准、备案类的民用建筑、工业厂房、仓库及其配套工程的新建、改建、扩建工程的设计。

保护类建筑的改建工程尚应遵守有关规定。

1.0.3 建筑工程总体设计文件的编制，必须符合国家有关法律法规关于工程建设标准规范的规定，其中工程建设强制性标准必须严格执行。

上海市建筑幕墙工程设计文件编制深度规定（暂行）1．总则1．0．1为加强对本市建筑幕墙工程设计文件编制的管理，保证各阶段设计文件的质量和完整性，在国家现行有关设计深度规定和上海市标准《建筑工程设计文件编制深度规定》（DBJ08-64-97）基础上，特制订本规定。

1．0．2本规定适用于上海市的玻璃幕墙、金属幕墙、石材幕墙工程的设计。

其它类型幕墙的设计可参照本规定执行。

1．0．3设计文件的编制必须执行现行国家、行业和地方颁布的法令、标准、规范、规程，遵守设计工作程序。

1．0．4建筑幕墙工程设计一般按方案设计、初步设计和施工图设计三个阶段进行。

1．0．5建筑幕墙，是在工厂内预制、在现场安装、悬挂在建筑物主体结构上的非承重外围护体系。

设计文件的编制深度，应满足建筑物对幕墙的各项技术、性能和安全指标。

1．0．6建筑幕墙设计的立面要求既满足建筑设计的艺术性，又符合幕墙技术的安全性、耐久性、合理性，同时又必须确保幕墙在使用过程中具有足够的安全储备。

1．0．7各阶段设计文件应完整齐全，内容、深度符合规定，文字说明和图面均应符合标准，表达清晰、准确，全部文件必须严格校审，不应出现各种差错。

1．0．8建筑幕墙设计、施工应一体化，幕墙专项设计单位应全面负责幕墙设计、制作、安装和保质期内维修。

2．方案设计2．0．1方案设计文件根据设计任务书和工程业主招标文件对幕墙工程设计要求进行编制，由总说明或设计说明书、设计图纸、投资估算、透视图等四部分组成。

除透视图单列外，其他文件的编制顺序为：封面：写明方案名、编制单位、编制年月；扉面：写明方案编制单位行政及技术负责人、具体编制设计总负责人及各专业工种负责人；方案设计文件目录；总设计说明书或设计说明书；设计图纸；应清楚表明所选用的主要材料，例如：铝合金型材、钢制件、玻璃、金属板、石材及其它板材，硅酮结构胶、耐候密封胶、各类紧固件、开启窗五金件及其它配套密封附件材质、规格、产地、主要性能和技术指标；设置幕墙清洗设备装置的，应表明满足该装置与土建设计、结构设计和幕墙清洗相互关系的技术指标。

关于颁布《上海市钢结构工程设计文件编制深度规定（暂行）》、《上海市建筑幕墙工程设计文件编制深度规定（暂行）》、《上海市预应力工程设计文件编制深度规定（暂行）》等的通知沪建建（2000）第0022号各有关单位：为提高建设工程设计水平，保证各阶段设计文件的质量和完整性，现颁布《上海市钢结构工程设计文件编制深度规定（暂行）》、《上海市建筑幕墙工程设计文件编制深度规定（暂行）》、《上海市预应力工程设计文件编制深度规定（暂行）》，请遵照执行。

执行中有关情况，请及时告我委。

上海市建设委员会二年一月二十四日上海市钢结构工程设计文件编制深度规定（暂行）1．总则1．0．1为加强对本市钢结构工程设计文件编制的管理，保证各阶段设计文件的质量和完整性，在国家和本市现行有关设计文件深度规定的基础上，结合上海市具体情况，特制订本规定。

1．0．2本规定适用于上海市各类民用或工业建筑的钢结构工程主体及构件的设计。

1．0．3钢结构设计文件的编制必须贯彻执行国家和本市有关工程建筑的政策和法令，应符合国家和本市现行的建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。

各阶段设计文件应完整齐全，内容、深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须严格校审，减少各种差错。

1．0．4钢结构工程的设计阶段1．除小型和技术要求简单的钢结构工程外，钢结构工程应按方案设计、初步设计和施工图设计三个阶段进行设计；2．小型和技术要求简单的钢结构工程经有关主管部门同意，方案设计可代替初步设计，经审批后可直接转入施工图设计；3．设计前应进行调查研究，搞清与钢结构工程设计有关的基本条件，收集必要的设计基础资料，进行认真分析。

2．方案设计2．1一般规定2．1．1钢结构工程方案设计根据设计任务书及建筑物（或构筑物）的建筑设计方案进行编制，由设计说明书、设计图纸及投资估算等三部分组成，这三部分的内容可独立形成单项钢结构工程方案设计文件，亦可按上海市标准“建筑工程设计文件编制深度规定”（DBJ08-64-97）要求编排进所属建筑工程项目方案设计文件内，作为结构设计的内容之一。

上海市建筑幕墙工程设计文件编制深度规定(暂行)1．总则1．0．1 为加强对本市建筑幕墙工程设计文件编制的管理，保证各阶段设计文件的质量和完整性，在国家现行有关设计深度规定和上海市标准《建筑工程设计文件编制深度规定》 ( DBJ08-64-97 )基础上，特制订本规定。

1．0．2 本规定适用于上海市的玻璃幕墙、金属幕墙、石材幕墙工程的设计。

其它类型幕墙的设计可参照本规定执行。

1．0．3 设计文件的编制必须执行现行国家、行业和地方颁布的法令、标准、规范、规程，遵守设计工作程序。

1．0．4 建筑幕墙工程设计一般按方案设计、初步设计和施工图设计三个阶段进行。

1．0．5建筑幕墙，是在工厂内预制、在现场安装、悬挂在建筑物主体结构上的非承重外围护体系。

设计文件的编制深度，应满足建筑物对幕墙的各项技术、性能和安全指标。

1．0．6 建筑幕墙设计的立面要求既满足建筑设计的艺术性，又符合幕墙技术的安全性、耐久性、合理性，同时又必须确保幕墙在使用过程中具有足够的安全储备。

1．0．7 各阶段设计文件应完整齐全，内容、深度符合规定，文字说明和图面均应符合标准，表达清晰、准确，全部文件必须严格校审，不应出现各种差错。

1 ．0 ．8 建筑幕墙设计、施工应一体化，幕墙专项设计单位应全面负责幕墙设计、制作、安装和保质期内维修。

2．方案设计2．0．1 方案设计文件根据设计任务书和工程业主招标文件对幕墙工程设计要求进行编制，由总说明或设计说明书、设计图纸、投资估算、透视图等四部分组成。

除透视图单列外，其他文件的编制顺序为：封面：写明方案名、编制单位、编制年月；扉面：写明方案编制单位行政及技术负责人、具体编制设计总负责人及各专业工种负责人；方案设计文件目录；总设计说明书或设计说明书；设计图纸；投资估算。

2.0. 2方案设计文件的深度应满足幕墙工程设计招标文件及业主向规划部门送审的耍求, 结合建筑物对幕墙外观及结构进行深化，供业主和设计师在评标中择优选用。

《建筑工程设计文件编制深度规定》5专项设计5.1 建筑幕墙设计5.1.1 本节规定适用于建筑幕墙中的玻璃幕墙、金属幕墙、石材幕墙等工程的设计。

其他类型幕墙的设计可参照本节规定执行。

5.1.2建筑幕墙工程设计一般按初步设计和施工图设计二个阶段进行。

5.1.3 在初步设计阶段，幕墙设计文件包括设计说明书、设计图纸、力学计算书，其编排顺序为：封面、扉面、目录、设计说明书、设计图纸、力学计算书。

1封面：写明项目名称、编制单位、编制年月；2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3设计文件目录；4 设计说明书；1）工程概况：包括工程地点、工程建设单位、建筑设计单位、主体结构形式、幕墙工程概述、幕墙结构设计使用年限；2）设计依据:建设单位提供的建筑、结构设计文件、风洞试验报告（若有）、所执行的主要法规和采用的主要标准（包括标准的名称、编号、年号和版本号）；3）主要荷载（作用）取值：竖向荷载、风荷载、活荷载、地震作用；4）主要材料：包括铝型材、钢材、石材、玻璃、金属板、人造板材、五金材料、密封材料等的主要物理性能参数及技术要求；5）设计指标：设计指标：包括幕墙的抗风压性能、水密性能、气密性能、综合传热系数、遮阳系数、可见光反射比等热工和光学指标要求、防火、防雷等级及做法，可开启面积比的控制值的说明。

6）幕墙结构形式描述，相关设备对幕墙的使用要求。

5 设计图纸；1 )平面图：主要包括主要轴线、主体结构柱、梁等的轮廓线及幕墙边缘轮廓线、标明幕墙编号、幕墙平面所在层数、标高等关键信息；2)立面图：主要包括：主要立面、主要控制轴线编号、主要立面分格尺寸、各楼层及建筑顶底标高、立面分格与楼层标高之间的控制尺寸、开启窗位置、消防逃生窗的位置等、幕墙类型、幕墙材料、有关大样索引。

3）剖面图：主要包括：幕墙表面弧度、转折等定位尺寸、与主体结构之间的关系、不同幕墙类型之间的关系、与内部装饰之间的关系、剖切位置的轴线号、有关节点详图索引。

建筑工程设计文件编制深度规定令狐采学11月前言本规定依据《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第662号令）,在《建筑工程设计文件编制深度规定》（版）基础上修编而成。

本规定与版规定相比主要变更如下：——新增绿色建筑技术应用的内容。

——新增装配式建筑设计内容。

——新增建筑设备控制相关规定。

——新增建筑节能设计要求，包含各相关专业的设计文件和计算书深度要求。

——新增结构工程超限设计可行性论证陈述内容。

——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。

——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变更，对原规定中部分条文作了修改，使之更加适用于目前的工程项目设计，尤其是民用建筑工程项目设计。

本规定由住房和城乡建设部批准。

本规定的主编单位为中南建筑设计院股份有限公司，参编单位为中国建筑西北设计研究院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑西南设计研究院有限公司、北京市建筑设计研究院有限公司、建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。

本规定主要起草人：总担任人：李霆总则、一般要求部分：刘炳清建筑、总平面部分：翁皓、党春红、李春舫、林莉结构部分：李霆、徐厚军、郑瑾建筑电气部分：杜毅威、熊江给水排水部分：金鹏、涂正纯供暖通风与空气调节、热能动力部分：郑小梅、杨允立、吴光林、马友才技术经济部分：张变兰、聂钢建筑幕墙部分：王书华基坑工程部分：陈义平建筑智能化部分：耿望阳装配式建筑部分：叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂目录1 总则12 计划设计22.1 一般要求22.2 设计说明书22.3 设计图纸63 初步设计83.1 一般要求83.2 设计总说明83.3 总平面93.4 建筑113.5 结构143.6 建筑电气173.7 给水排水203.8 供暖通风与空气调节243.9 热能动力263.10 概算284 施工图设计304.1 一般要求304.2 总平面304.3 建筑324.4 结构364.5 建筑电气434.6 给水排水464.7 供暖通风与空气调节504.8 热能动力534.9 预算575专项设计585.1 建筑幕墙585.2基坑工程615.3 建筑智能化645.4预制混凝土构件加工图设计69条文说明741 总则1.0.1 为加强对建筑工程设计文件编制工作的管理, 包管各阶段设计文件的质量和完整性，特制定本规定。
