上柴600千瓦柴油发电机组SC27G900D2技术规格参数资料

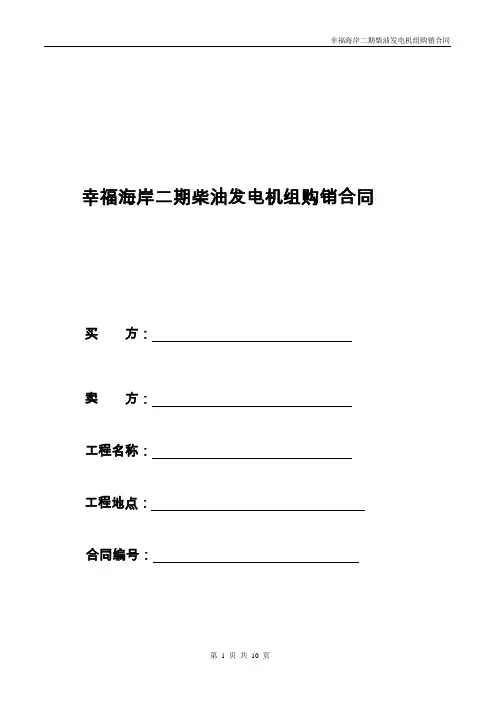

幸福海岸二期柴油发电机组购销合同买方：卖方：工程名称：工程地点：合同编号：柴油发电机组购销合同买方：（以下简称：甲方）卖方：（以下简称：乙方）甲方因工程建设的需要，经过所需600KW柴油发电机组进行招标，确定乙方为供货商。

甲乙双方根据《中华人民共和国合同法》以及深圳市有关管理规定，按照平等互利的原则，经双方协商，签订本合同。

一、柴油发电机组名称、规格型号、品牌、数量、单价、金额等：1、本合同约定单价为综合单价，合同单价已包含人工、材料、机械、包装运输、装卸车、安装、调试、技术、管理、验收、检验、税金、利润、政策性文件规定费用、施工技术措施费、缺陷修复费、保险费、保修费、专项费、专利费、现场二次搬运费及赶工费、停工费补偿和临时停水停电引起的误工费、窝工费补偿等所有费用，合同执行期间，无论材料市场价格浮动、政府政策变动或其它原因，本合同单价均不予调整。

2、柴油发电机主要部件的规格型号、产地、技术参数详见本合同附件一《600KW 柴油发电机组性能指标及技术参数》；随机附件、专用工具及资料清单详见本合同附件二《随机标准附件、专用工具及随机资料清单》。

二、产品的质量标准：1、柴油发电机质量须满足GB/T2820、GB/T19001:2000—ISO3046、ISO8528、ISO14001等国家和国际标准。

2、乙方保证所供柴油发电机组为全新原装赛瓦特/康明斯产品，产品的质量、规格和性能满足国家相关质量标准。

若发现乙方所提供的发电机组为非全新或非原装的赛瓦特/康明斯产品，乙方自愿承诺向甲方支付该柴油发电机组价格10倍的违约金，乙方对此无异议。

3、品质检测：每台柴油发电机组出厂前均应经过2个小时的空载、负载、满载及过载10％的负荷试验和所有保护试验，在设备进场时，乙方需提供此试验结果原件给甲方。

三、设备交货时间与交货地点：1、设备交货时间：本合同签订后，乙方随时负责指导甲方完成发电机房的土建工作。

合同签订后40日内，乙方必须将本合同所约定的600KW柴油发电机组供应至甲方工地（具体供货时间以甲方提前20日的书面通知为准）。

柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。

对于变化的负载而言，平均每12 工作小时有一个小时可以有10%的超载能力，但每年超载运行累计不超过25 小时。

每250 工作小时变化的负载不可超过额定功率的70%，每年在100%额定功率下运行累计不可超过500 小时。

备用功率相当于在正常电源中断时运行连续发电的功率。

它适用于在建立良好电网的地区，市电断电的情况下，在变化的负载下提供备用功率。

此功率没有超载能力。

每年在100%额定功率下运行累计不可超过25小时。

每年累计运行时间不可超过200 小时，发动机最多使用80%的负载因素。

※功率修正发动机功率依据ISO3046标准大气条件，100kpa大气压，25C进气温度及30%相对温度来设定。

如果现场条件与标准条件不同，则必须按照相应的发动机功率修正程序修正发动机的输出功率。

修正程序考虑到海拔高度、相对温度和环境温度等负面影响，来降低相对于标准大气状态下的发动机最大输出功率。

若不修正，可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。

※负载承受特性机组在突然加载时，发动机必须有足够的频率恢复能力。

频率下降反应主要取决于涡轮增压器的惯性，其次是燃油系统。

※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。

其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。

对于非标准机组，如分体散热水箱型机组，水箱散热器由热交换器代替，同时还有补充水箱和远程冷却风扇等，如远程冷却风扇安装位置相对较高，还应增加过渡水箱，以防止热交换器因内压大而损坏。

※ 冷却液机组冷却液有以下三种功能：1 、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成，其中，水的PH 值应在7—7.5 之间，通常建议选用纯净水。

潍柴电力原装600kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG825/B7机组产地山东·潍坊柴油机品牌潍柴柴油机型号6M33D725E310柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-750-4/0.4智能控制器品牌潍柴智能控制器型号WHC6120断路器电动开关机组尺寸（mm）3810×1600×2075机组重量（kg）4980二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。

2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。

本项目潍柴机组功率按照此功率进行标定。

三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。

4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。

4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG825/B7额定功率/容量（kW/kVA）600/750备用功率/容量（kW/kVA）660/825额定电压（V）400/230额定频率（Hz）50额定电流（A）1083额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG825/B7柴油机品牌潍柴型号6M33D725E310功率（kW）725额定转速（r/min）1500型式L型、高压共轨进气方式增压中冷冲程数4气缸数6燃油系统高压共轨泵调速方式电控ECU调速缸径/行程（mm）150/185排气量（L）19.6机油容量（L）60.5防冻液容量（L）127启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG825/B7发电机发电机品牌潍柴型号WHA-750-4/0.4额定功率（kW）600额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1083额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG825/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤100“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。

600kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ600YC
机组功率（kw）600最大输出电流（A）1080
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）3800*1200*2000重量（kg）5500
600kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6C1020-D31
柴油机品牌广西玉柴柴油机功率（kw）748
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）200*210
气缸排列方式直列供油方式直喷
600kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-600
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。

柴油发电机组主要技术参数表Ll日常维护 (220)1.2 每50小时 (221)1.3 每250 小时 (221)1.4 每400 小时 (221)1.5 每800 小时 (221)1.6 每1200 小时 (222)L 7 每2400 小时 (222)1.8 每6个月 (222)1.9 每12个月 (222)1.10 每24 个月 (222)LIl运行故障分析 (223)1.12 10号柴油发电机 (234)日常维护清洁机组表面；检查水箱冷却液面；液面应尽可能接近填口盖焊接面下3cm处，建议不要超出。

检查空气滤清器堵塞情况；检查柴油机润滑油油面。

着重检查各旋转部件螺栓,特别是喷油泵、水泵、皮带轮、风扇等连接螺栓，必要时停机处理。

检查是否有三漏现象，必要时清理；排除在运转中所发现的简易故障及不正常现象；面清洁机组表面。

每50小时除完成上述班次保养项目外，增加下列工作：如有离合器脱离，请润滑离合器解脱轴承（适用于每天松档15~20次以上，否则每400小时）；用润滑脂时，用量要少，以免挤出。

检查电池，电池液面应位于极板上约IOomnl处，并测量电池电压，必要时充满。

检查是否有三液泄漏现象；检查三滤系统是否良好，必要时更换；检查并调整风扇皮带松紧度；必要时添加或更换水箱和机体内的冷却水；检查发电机及电控部分各接线线头是否牢靠。

每250小时换机油（热机时把油排出）。

新机组初运行到50小时后，应更换全部机油和滤清器。

（机油等级不低于API-CE级）。

热油可引起烫伤。

更换机油滤清器和分流滤清器。

用专用工具取下滤清器。

确保向新的滤清器倒满机油，以排干其中的空气，然后用手拧上，密封垫触上后，再拧3/4圈。

启动机组检查是否有漏油现象，停机检查油面。

更换空气滤清器；更换柴油滤清器；用专用工具拆下柴油滤清器。

向新的滤清器中灌满柴油，然后用手拧上。

衬垫触上后再拧1〜2圈。

检查并调整气门间隙；检查发电机轴承温度是否正常。

600KW柴油发电机组技术参数1.发动机参数：-额定功率：600KW- 额定转速：1500rpm或1800rpm（根据地区标准而定）-缸数：6缸或8缸（取决于发动机型号）-排量：根据发动机型号和设计而定-燃料类型：柴油-燃料消耗率：根据发动机型号和负载而定-启动方式：电动启动或手动启动2.发电机参数：-额定功率：600KW-额定电压：400V或其他（根据定制要求而定）-额定电流：根据负载要求而定-功率因数：0.8（或另行指定）-频率：50Hz或60Hz（根据地区标准而定）-相数：三相- 额定转速：1500rpm或1800rpm（与发动机转速匹配）-绝缘等级：H级-校正系数：根据设计要求而定-微电脑控制器：自动控制发电机的运行和维护3.整机参数：-整机重量：根据发动机和发电机型号而定-外形尺寸：根据定制要求和发动机型号而定-冷却方式：空气冷却或水冷却（取决于发动机和发电机型号）-燃油系统：柴油储油箱、燃油滤清器和燃油泵等-排气系统：消声器和排气管道等-控制系统：电控柴油发动机、发电机控制器和保护装置等-运行噪音：根据设计要求而定-操作方式：手动或自动-保护功能：过载保护、缺相保护、低油压保护、高温保护和自动停机保护等4.可选配置：-自动切换系统：在主电源故障时自动切换到备用电源-柴油发动机加热器：在低温环境下提供发动机的预热功能-标准或定制控制面板：提供多种运行参数的显示和控制-柴油发动机冷却升温器：在高海拔或高温环境下提供发动机的冷却升温功能-防火装置：防止火花或火焰引发事故-柴油发动机排放处理装置：减少废气排放对环境的影响以上是关于600KW柴油发电机组的一些技术参数。

具体的参数可能会根据不同的厂家和定制要求有所差异。

发电机组的技术参数对于用户来说非常重要，可以帮助用户选择最适合自己需求的发电机组。

600KW柴油发电机组技术参数
●符合标准
本企业制造的该系列发电机组满足国家GB2820-97
《工频柴油发电机组通用技术条件》标准。

●柴油发电机组主要技术参数（制造商：江苏星光发电设备有限公司）
●柴油机主要参数（制造商：中美合资东风康明斯发动机有限公司）
●发电机主要参数(制造商：上海科浦/上海马拉松/无锡汾锡西门子/无锡斯坦福电机)
上海135、138系列江敏发电机组主要参数:
备注：
1、启动方式：直流12V/24V电起动。

2、机组分闭式风扇水冷却，开式水循环冷却。

3、机组分普通型、低噪音型、拖车型、电站型。

4、根据客户特殊要求制造不同技术参数的机组。

5、机组主要电气性能指标：
备注：
1、启动方式：直流12V/24V电起动。

2、机组分闭式风扇水冷却，开式水循环冷却。

3、机组分普通型、低噪音型、拖车型、电站型。

4、根据客户特殊要求制造不同技术参数的机组。

5、机组主要电气性能指标：。

上柴600kw发电机组参数柴600kw发电机组是一种使用柴油作为燃料的发电设备，具有600千瓦的额定功率。

它被广泛应用于各个领域，如工厂、商场、医院、学校等地方，为人们提供稳定可靠的电力供应。

柴600kw发电机组的参数包括额定功率、额定电压、额定电流、频率、功率因数、燃料消耗率等。

其中，额定功率指的是发电机组能够持续供应的功率，600kw意味着该发电机组在正常运行时，能够稳定输出600千瓦的电力。

额定电压通常为400伏，额定电流则根据电压和功率的关系进行计算。

频率一般为50赫兹，功率因数则代表了发电机组输出电力的质量。

柴600kw发电机组的燃料消耗率相对较低，这是它的一大优势。

由于采用柴油作为燃料，燃烧效率较高，燃料利用率较高，可以更加经济地运行。

而且，柴油相对于汽油来说更加便宜，这也为用户节省了成本。

在实际使用中，柴600kw发电机组具有多种功能和特点。

首先，它可以作为主要电源，为一些场所提供持续稳定的电力供应，确保设备正常运行。

其次，它还可以作为备用电源，当主电源发生故障或停电时，发电机组可以立即启动，为设备提供紧急电力支持，确保生产和生活的正常进行。

此外，柴600kw发电机组还具有启动速度快、运行稳定、噪音低、维护方便等特点。

为了保证柴600kw发电机组的正常运行，需要定期进行维护和保养。

首先，需要定期更换机油和机滤，保持发动机的正常润滑和散热。

同时，还需要清洁空气滤清器，防止灰尘和颗粒物进入发动机内部。

另外，还需要检查和维护电池、冷却系统、燃油系统等部件，确保其正常工作。

此外，还需要定期进行负载测试，以确保发电机组能够在负载变化时稳定输出电力。

柴600kw发电机组是一种性能优良的发电设备，具有稳定可靠、经济节能的特点。

它在各个行业和领域都有广泛的应用，为人们的生产和生活提供了可靠的电力保障。

通过定期的维护和保养，可以确保发电机组的正常运行，延长其使用寿命，提高其工作效率。

柴油发电机组详细技术参数说明1、柴油发电机组启动方式：电启动（自动启动），蓄电池额定容量（AH）：200AH，主用功率（kW/KVA）：500/625，备用功率（kW/KVA）：550/688，额定电流（A）：900\额定电压（V）：400/230V，额定频率（HZ）：50，稳态电压调整率：≤0.5%，稳态频率调整率：≤0.5%，瞬态电压调整率：≤15%，瞬态频率调整率：≤5%，电压波动率：≤0.5%，频率波动率：≤0.5%，电压稳定时间: ≤3S，频率稳定时间: ≤3S，接线方式：3 相4 线，起动成功率：100%，海拔高度：≤1000M，海拔功率衰减：每上升500M，1000M－3000M 修正4%，3000M 以上6%，相对湿度：≤90%，环境温度：≤40°C，噪音：95db，机组尺寸(mm)：3800*1600*2000（长宽高），机组重量(kg)：5600。

2、柴油机柴油机原产地：中国，主用功率（kW/KVA）：550，备用功率（kW/KVA）：610，缸径(mm)×行程(mm)：159*159，转速(r/min)：1500，气缸数量：6缸，气缸排列方式：L型，冷却方式：封闭式水循环冷却冷却水容量（L）：160，冷却水介质：软水、防冻液，双节温器全开温度（℃）：94/102，最高工作温度（℃）：103，机油容量（L）：60，机油等级：CF 级，最低机油压力（bar）≥3，正常运行机油温度（℃）＜110，额定燃油耗（g/kW.h）：211，额定机油耗（g/kW.h）0.3，调速方式：电子调速，吸气方式：涡轮增压，旋转方向：逆时针，怠速（rpm）：600±50。

3、交流发电机发电机型号：HF-500KW（全铜无刷），主用功率（kW/KVA）：500/625，备用功率（kW/KVA）：550/688效率：96.8%，额定电压（V）：400/230，电压输出范围：110V－690V 可固定调整，额定功率因数：0.8（滞后），AVR 电压调整率：≤±1%，励磁方式：无刷自励磁，相数：3 相，接线方式：Y 形，防护等级：IP22，绝缘等级：F，绕组材质：全铜，定子绕组节距：2/3，定子绕组匝数：72，绕组温度保护：热敏电阻及继电器，绝缘加护：绕组整体环氧树脂浇注，定子：宝钢硅钢片铜质绝缘线绕组，转子：宝钢硅钢片铜质绝缘线绕组，轴承：0.1 毫米高精度全密封免维护轴承，接地：中性点接地，零点漂移：无，联接方式：柔性盘片连接。

上柴600千瓦柴油发电机组技术规格参数资料
翼中电站600千瓦柴油发电机组说明：
1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。

2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。

上柴G系列柴油发电机组
翼中电站系列机组采用上柴G系列电站柴油机作为动力，选配伊华或麦格特系列无刷励磁发电机及控制屏组成。

机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。

有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。

600千瓦柴油发电机组主要技术数据
质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。

保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。

*以上参数仅供参考，如有更改恕不另行通知。

柴油发电机组技术参数
柴油机
发电机
控制系统：
1、操作系统：
具可选择手动启动，手动停机按钮操作
具有可选择自动启动、自动停机、外部还有紧急停机按钮
2、显示系统：
全中文液晶显示水温、油压、运行小时、转速、蓄电池电压、三相电流、三相电压、频率。

3、保护及报警系统：
具有高水温、低油压、过电流、低频率、超速、低电压、高电压、自动保护及自动停机并发出声光报警，显示故障名称。

市电失电系统经3～15S确认,自动启动机组(启动三次为一个循环)。

当额定转速和额定电压时自动投网。

4、调节：
a.发电机电压自动调节和手动微调。

发电机电压自动调节精度±0.5%Ve。

发电机电压手动微调范围±0.5%Ve。

注：Ve—额定电压。

b.浮充电调节。

0～5A浮充电（对控制用蓄电池）电流可调节。

蓄电池电压DC24V
在自动状态，机组时刻准备市电失电时自动启动，在≤8S（可调）内自动投网，带满负荷运行。

机组必须在准备状态时，通过水冷却系统预加热、自循环、温度自动控制，实现机组50～55℃温度。

当市电恢复正常后，经系统3～15S（可调）确认，机组自动跳闸退网，延时3
分钟（可调），自动停机，并自动进入下一次自启动的准备状态。
