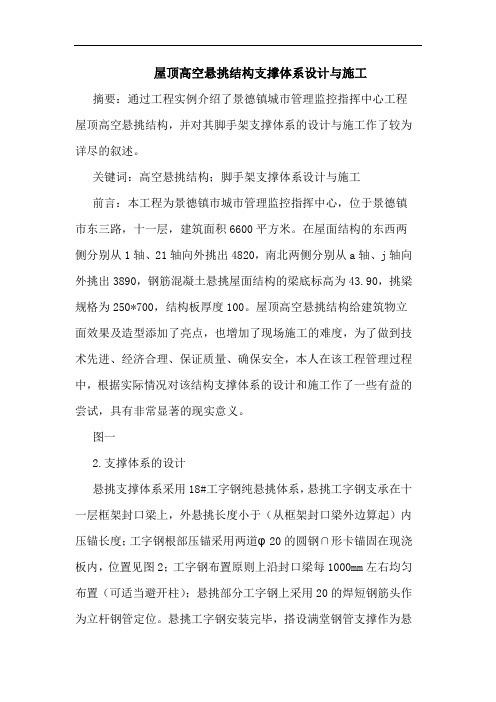

屋顶高空悬挑结构的模架设计与施工汇总

屋顶高空悬挑结构支撑体系设计与施工摘要：通过工程实例介绍了景德镇城市管理监控指挥中心工程屋顶高空悬挑结构，并对其脚手架支撑体系的设计与施工作了较为详尽的叙述。

关键词：高空悬挑结构；脚手架支撑体系设计与施工前言：本工程为景德镇市城市管理监控指挥中心，位于景德镇市东三路，十一层，建筑面积6600平方米。

在屋面结构的东西两侧分别从1轴、21轴向外挑出4820，南北两侧分别从a轴、j轴向外挑出3890，钢筋混凝土悬挑屋面结构的梁底标高为43.90，挑梁规格为250*700，结构板厚度100。

屋顶高空悬挑结构给建筑物立面效果及造型添加了亮点，也增加了现场施工的难度，为了做到技术先进、经济合理、保证质量、确保安全，本人在该工程管理过程中，根据实际情况对该结构支撑体系的设计和施工作了一些有益的尝试，具有非常显著的现实意义。

图一2.支撑体系的设计悬挑支撑体系采用18#工字钢纯悬挑体系，悬挑工字钢支承在十一层框架封口梁上，外悬挑长度小于（从框架封口梁外边算起）内压锚长度；工字钢根部压锚采用两道φ20的圆钢∩形卡锚固在现浇板内，位置见图2；工字钢布置原则上沿封口梁每1000mm左右均匀布置（可适当避开柱）；悬挑部分工字钢上采用20的焊短钢筋头作为立杆钢管定位。

悬挑工字钢安装完毕，搭设满堂钢管支撑作为悬挑结构的支撑系统。

悬挑结构模板支撑系统：搭设满堂钢管脚手架（1500×1500）作模板的支撑固定系统。

平面布置见图2，剖面图见图3。

图二图三3.支撑体系悬挑结构的验算工字钢为纯受弯构件，工字钢最大挑出长度为5.0m，承受最不利荷载。

实际施工满堂架纵横杆间距1500×1500，大横杆步距为1500mm。

验算时按立柱的间距为1500×1500mm，大横杆步距1500mm 进行验算。

3.1.梁支撑验算按悬挑结构外侧梁截面为700*250，结构板厚100进行计算，3.1.1.荷载标准值1）模板及支撑自重标准值取0.75kn/m3，高度取4.60m，得：0.75kn/m3×4.60m×1.5m×1.5m=7.76kn2）、3)、新浇混凝土及钢筋自重25*（0.7*0.25+0.1*1）*1.5=10.31kn4)施工人员及设备荷载标准值施工人员及小型设备，取1.0 kn/m2；则1.0×1.50×1.50=2.25kn5）振捣混凝土产生的荷载标准值取1.0 kn/m2则1.0×1.50×1.50=2.25 kn3.1.2.荷载设计值第1)、2)、3)项为恒载，取荷载分项系数γi=1.2；第4)、5)项为活载取荷载分项系数1.4。

高空大悬挑结构支模体系设计及施工技术摘要：随着工程技术的不断发展，建筑物形式越来越追求立面变化，为了结构造型美观，越来越多的高层建筑在高空设计悬挑大跨度梁板结构,由此造成施工支模高度高、跨度大、施工难度大。

采用型钢三角形支撑体系施工可解决高空钢筋混凝土悬挑结构的施工难题，该体系整体稳定性好，安全性高，能够确保施工质量,且型钢平台可周转使用，具有显著的经济效益。

本文结合工程案例，深入分析了高空大悬挑结构支模体系设计及施工技术，以期推广该技术并为相关工程施工提供参考。

关键词：高空；大跨度悬挑结构；型钢支撑体系；施工技术建筑施工任务是全面贯彻经济、适用、安全、美观的方针，随着现代社会经济的发展以及人民生活水平的日益提高，人们已不仅仅满足于建筑物的安全性、适用性、耐久性等基本要求，而是对建筑物的美观提出了更高层次的要求；在高达数十米的公共建筑塔楼，为达到空旷、通透、视野开阔的建筑效果，实现环境的通透和视觉的变化，突出建筑物的雄姿风韵，经常会在半空中设计突出于建筑整体的悬挑钢筋混凝土结构。

但在实现这些造型效果的同时，也给施工带来了很大的难度。

一般高空悬挑结构支模施工的特点有跨度大、高度高、施工荷载大、易受到外界作用力的影响，笔者结合濮阳富力尚悦居工程案例，简要分析高空大跨度悬挑结构模架支撑体系的施工技术，以供相关技术人员参考。

1、工程概况濮阳富力尚悦居工程位于河南省濮阳市濮阳县，建筑面积30.05万平方米，框架剪力墙结构，屋面结构标高为52.070m（49.170m（17层）），沿建筑物屋面外围均设有悬挑长度不等的挑檐，其中悬挑最大处位于A6/A11/A14#南侧中间位置，悬挑长度为6.1m，总跨度为13.8m，架体搭设高度为8.7m，此处为悬挑花架结构，板厚120mm，梁尺寸为200*400mm，200*680mm，混凝土强度C30。

图1-1 悬挑结构形式2、方案确定2.1落地式钢管支撑架的局限性一方面，施工安全性差，落地钢管架体搭设高度约为53m，属于危险性较大的工程，同时因其细长可能导致支撑体系不稳定。

屋面层悬挑构架梁模板支架施工技术及应用摘要：随着科技进步及人们对建筑空间艺术追求的不断提高，独特的建筑外檐造型成为建筑师表现空间艺术的一种重要手段，从而也给建筑施工技术提出了更高的要求。

本工程为住宅楼项目，在顶层屋面结构中设计有双层构架梁，根据工程的特点及现场实际情况，采用悬挑工字钢操作平台及钢丝绳卸荷施工模板支撑体系。

文章通过工程实例对此施工技术的成功选用和施工应用进行论述。

关键词：高层住宅；悬挑结构；工字钢；支撑体系随着高层住宅建筑造型的多样化，屋面层的构架造型成为高层建筑的重要组成部分，其中悬挑构架结构的施工成为安全控制的重点，如何实现在确保安全的前提下完成悬挑构架层的施工，且能保证工程质量，又能节约成本、施工工艺简单化显得格外重要。

1.工程概况怀宁国建悦美府工程中的1#~24#住宅楼，为地上18层的钢筋混凝土剪力墙结构。

根据图纸屋面结构层标高为53.3m，屋面以上为构架层，混凝土强度等级为C25。

构架层除A-D/6-20轴设计有双层构架梁外，其余部位为单层构架梁，单层构架梁顶标高为56.75m。

A-B/11-15轴58.7m标高处XL1、L1截面尺寸为200×1100mm；梁顶悬挑板厚150mm，悬挑长度为1150mm。

56.75m标高处XL2、L4梁截面尺寸为200×600mm；构架梁XL1、XL2悬挑长度为1.8m，构架梁L1、L4净跨度为6m，构架梁以下楼层无水平构件，详下图。

图1.1 屋面构架层梁平面图图1.2屋面构架层建筑剖面图2.施工技术难点分析A-B/11-15轴悬挑构架梁施工期间，车库结构已完成，回填土尚未施工，住宅楼周边车库顶板标高约为-1.9m，构架梁距车库顶板净距为58.9m，该部位构架梁施工无论采取何种模板支撑体系，均为高空悬空部位作业施工，施工作业安全风险较大，为本工程的重、难点施工项目，也是安全管控的重点。

3.施工技术方案比选3.1搭设落地扣件式钢管模板支架模板支撑需从车库结构顶板搭设，架体超高且高宽比过大，架体整体稳定性存在较大安全风险。

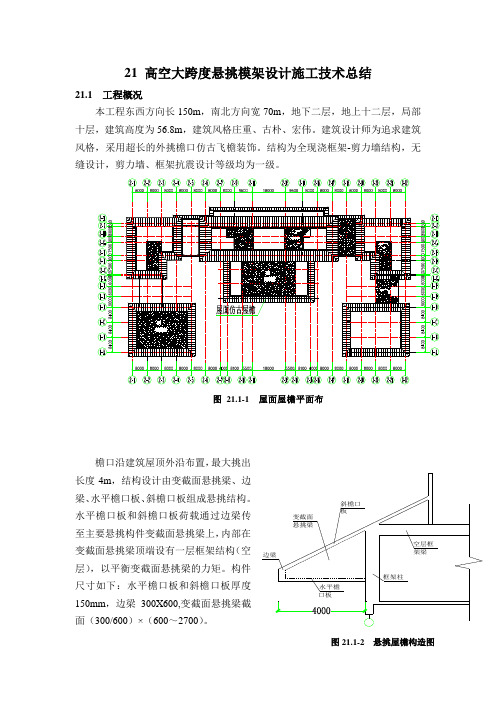

21 高空大跨度悬挑模架设计施工技术总结21.1 工程概况本工程东西方向长150m ，南北方向宽70m ，地下二层，地上十二层，局部十层，建筑高度为56.8m ，建筑风格庄重、古朴、宏伟。

建筑设计师为追求建筑风格，采用超长的外挑檐口仿古飞檐装饰。

结构为全现浇框架-剪力墙结构，无缝设计，剪力墙、框架抗震设计等级均为一级。

檐口沿建筑屋顶外沿布置，最大挑出长度4m ，结构设计由变截面悬挑梁、边梁、水平檐口板、斜檐口板组成悬挑结构。

水平檐口板和斜檐口板荷载通过边梁传至主要悬挑构件变截面悬挑梁上，内部在变截面悬挑梁顶端设有一层框架结构（空层），以平衡变截面悬挑梁的力矩。

构件尺寸如下：水平檐口板和斜檐口板厚度150mm ，边梁300X600,变截面悬挑梁截面（300/600）×（600～2700）。

图21.1-2 悬挑屋檐构造图图21.1-1 屋面屋檐平面布21.2 檐口支撑方案设计21.2.1 关键技术问题分析1 变截面梁处自身荷载大，对支撑模架刚度要求高。

悬拉梁宽度为600mm，最高处梁高2.7m，最低处梁高0.6m。

结构自重线荷载最大处为30KN，最小处为6KN，均超出一般混凝土的构件荷载。

支撑体系的刚度选择为施工中控制的重点。

2 超长跨度悬挑构件挠度控制较为困难。

挠度值与悬挑跨度成4次方关系，而一般悬挑构件跨度1.5m～2.0m，而本工程悬挑跨度为4m，本工程的计算挠度计算值为1.5m悬挑板挠度值的50倍之多。

21.2.2 施工方案比选与确定对悬挑跨度不大，荷载较小的工程一般选用落地式钢管脚手架做为支撑体系，也有由挑架做为结构施工支撑体系的成功经验。

采用落地式钢管脚手架作为支撑体系采用Φ48×3.5钢管及配套扣件搭设。

根据屋檐的悬挑跨度立杆按5排搭设，脚手架排距1.2m，立杆纵向间距1.5m，大横杆步距1.5m。

按现行规范要求，满布两道竖向剪刀撑，并且除在底部和顶部设置水平剪刀撑外，还按2～4步设置水平剪刀撑。

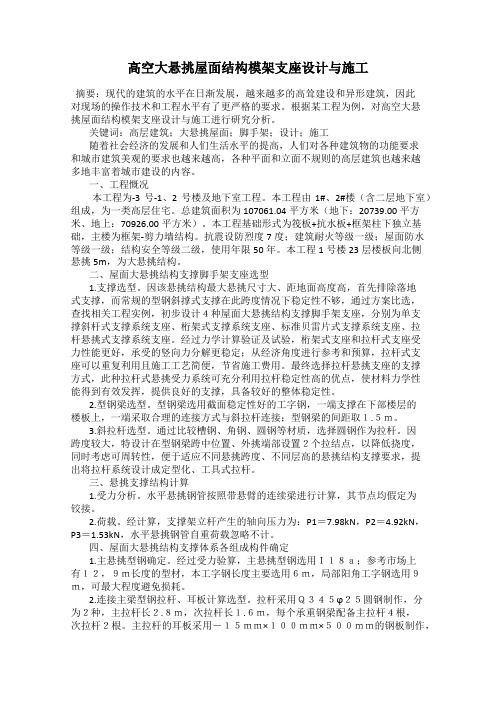

高空大悬挑屋面结构模架支座设计与施工摘要：现代的建筑的水平在日渐发展，越来越多的高耸建设和异形建筑，因此对现场的操作技术和工程水平有了更严格的要求。

根据某工程为例，对高空大悬挑屋面结构模架支座设计与施工进行研究分析。

关键词：高层建筑；大悬挑屋面；脚手架；设计；施工随着社会经济的发展和人们生活水平的提高，人们对各种建筑物的功能要求和城市建筑美观的要求也越来越高，各种平面和立面不规则的高层建筑也越来越多地丰富着城市建设的内容。

一、工程慨况本工程为-3号-1、2号楼及地下室工程。

本工程由1#、2#楼（含二层地下室）组成，为一类高层住宅。

总建筑面积为107061.04平方米（地下：20739.00平方米、地上：70926.00平方米）。

本工程基础形式为筏板+抗水板+框架柱下独立基础，主楼为框架-剪力墙结构。

抗震设防烈度7度；建筑耐火等级一级；屋面防水等级一级；结构安全等级二级，使用年限50年。

本工程1号楼23层楼板向北侧悬挑5m，为大悬挑结构。

二、屋面大悬挑结构支撑脚手架支座选型1.支撑选型。

因该悬挑结构最大悬挑尺寸大、距地面高度高，首先排除落地式支撑，而常规的型钢斜撑式支撑在此跨度情况下稳定性不够，通过方案比选，查找相关工程实例，初步设计４种屋面大悬挑结构支撑脚手架支座，分别为单支撑斜杆式支撑系统支座、桁架式支撑系统支座、标准贝雷片式支撑系统支座、拉杆悬挑式支撑系统支座。

经过力学计算验证及试验，桁架式支座和拉杆式支座受力性能更好，承受的竖向力分解更稳定；从经济角度进行参考和预算，拉杆式支座可以重复利用且施工工艺简便，节省施工费用。

最终选择拉杆悬挑支座的支撑方式，此种拉杆式悬挑受力系统可充分利用拉杆稳定性高的优点，使材料力学性能得到有效发挥，提供良好的支撑，具备较好的整体稳定性。

2.型钢梁选型。

型钢梁选用截面稳定性好的工字钢，一端支撑在下部楼层的楼板上，一端采取合理的连接方式与斜拉杆连接；型钢梁的间距取１.５ｍ。

超高超大屋面悬挑构件模板支架施工工法超高超大屋面悬挑构件模板支架施工工法一、前言超高超大屋面悬挑构件模板支架施工工法是一种用于室外大型建筑屋面的支撑结构施工工法。

这种工法采用模板支架结构来支撑屋面悬挑构件，使得施工过程更加稳定、快捷和安全。

二、工法特点1.高度可调：模板支架结构采用可调整高度的支撑立柱和横梁，可以根据实际需要进行灵活调整。

2.稳固可靠：模板支架通过钢制连接件连接，结构稳定可靠。

3.适应性强：该工法适用于各种屋面类型和形状，包括悬挑构件复杂的屋面结构。

4.施工周期短：采用该工法可以提高施工效率，缩短施工周期。

5.施工安全：模板支架结构牢固可靠，可以提供良好的安全保护。

三、适应范围该工法适用于各种超高超大屋面，包括大型商业中心、体育馆、机场等。

无论是平面结构还是曲面结构，该工法都能够适应，并提供稳定和可靠的支撑。

四、工艺原理该工法通过模板支架结构来实现对屋面悬挑构件的支撑。

具体包括以下几点：1.确定施工方案：根据实际工程要求，制定施工方案，包括模板支架结构的设计和安装方法。

2.搭建模板支架结构：根据设计要求，在地面上组装模板支架结构，包括支撑立柱和横梁。

3.安装模板：在模板支架结构上安装模板，确保模板与该结构的连接牢固可靠。

4.进行屋面悬挑构件的安装：根据实际需要，在模板上进行屋面悬挑构件的安装和调整，确保构件的水平度和垂直度。

5.施工完成：经过调整和安装后，进行施工完工，达到设计要求。

五、施工工艺1.准备工作：确定施工方案，安排施工人员和机具设备，做好安全措施。

2.搭建模板支架结构：根据设计要求进行模板支架结构的组装和调整，包括支持立柱和横梁的安装。

3.安装模板：根据设计要求，在模板支架结构上安装模板，并确保与模板支架结构的连接牢固可靠。

4.屋面悬挑构件的安装：根据设计要求，安装屋面悬挑构件，并经过调整，使其符合设计要求。

5.施工完工：经过调整和安装后，进行施工完工，达到设计要求。

超高层屋面大幅度悬挑结构模板支撑体系施工工法超高层屋面大幅度悬挑结构模板支撑体系施工工法一、前言随着城市建设的不断发展，超高层建筑在现代城市中的地位日益重要。

超高层建筑的屋面结构往往具有复杂和特殊的要求，其中的悬挑结构更是给施工带来了巨大的挑战。

为了提高施工效率和质量，超高层屋面大幅度悬挑结构模板支撑体系施工工法应运而生。

二、工法特点超高层屋面大幅度悬挑结构模板支撑体系施工工法具有以下几个特点：1. 强大的承载能力：该工法通过合理的模板支撑体系设计和优质材料选择，能够支撑超高层建筑的悬挑结构，保证施工过程中的安全和稳定。

2. 高效的施工速度：该工法采用预制化模板支撑体系，可以大幅度减少现场施工时间，提高施工效率。

3. 灵活性强：该工法适应范围广，可以根据不同的悬挑结构形式和设计要求进行灵活的调整和变化。

三、适应范围超高层屋面大幅度悬挑结构模板支撑体系施工工法适用于各类超高层建筑的屋面悬挑结构施工，特别适用于悬挑结构较大、结构形式复杂的项目。

四、工艺原理超高层屋面大幅度悬挑结构模板支撑体系施工工法的基本原理是通过设计合理的模板支撑体系，将施工负荷合理传递到周围的主体结构上，从而保证超高层屋面悬挑结构的稳定和安全。

具体的技术措施包括选择合适的支撑系统、预制化模板的制作和安装、监测和调整等。

五、施工工艺1. 模板制作：根据悬挑结构的设计要求和模板支撑体系的设计方案，制作预制化模板。

2. 模板安装：按照提前设计的模板安装顺序和位置，进行模板的安装，并通过螺栓等方式与主体结构连接，保证稳定性。

3. 监测和调整：在模板安装完成后，进行悬挑结构的监测和调整，确保结构的垂直度、水平度等达到设计要求。

4. 混凝土浇筑：完成悬挑结构的监测和调整后，进行混凝土的浇筑工作。

5. 模板拆除：待混凝土达到设计强度后，进行模板的拆除。

六、劳动组织该工法需要经验丰富的工程技术人员和熟练的施工人员，施工队伍要按照工程进度和施工要求合理组织，确保施工质量和进度。

高空悬挑现浇结构模板支撑及围护体系施工工法高空悬挑现浇结构模板支撑及围护体系施工工法一、前言高空悬挑现浇结构模板支撑及围护体系施工工法是用于高层建筑或大跨度结构的施工中的一种特殊工法。

该工法主要用于解决高空悬挑结构下模板和围护体系的施工难题，保证施工过程的安全和质量。

下面将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 适用范围广：适用于高层建筑、大跨度结构等高空悬挑现浇施工的工程项目；2. 施工周期短：采用模板支撑及围护体系，可实现快速施工，缩短工期；3. 节约成本：减少了模板、支撑材料的使用量，降低了施工成本；4. 施工效率高：工艺简单，可结合机械化作业，提高施工效率；5. 适应性强：可根据不同工程项目的需要进行灵活调整和应用。

三、适应范围1. 高层建筑：适用于高层建筑中的悬挑结构施工，如建筑外悬挑楼层、大跨度平台等；2. 大跨度结构：适用于大跨度结构中悬挑作业的施工，如体育馆、桥梁等。

四、工艺原理1. 施工工法与实际工程之间的联系：该工法通过模板支撑及围护体系，使得高空悬挑结构能够在施工过程中保持稳定，并能顺利进行浇筑，确保施工质量；2. 采取的技术措施：使用专门的模板和支撑材料，结合精密测量和计算，保证施工过程中的稳定性和安全性，确保施工工艺的准确性和可靠性。

五、施工工艺1. 搭设支架：根据结构设计要求，搭设合适的支架，提供稳定的支撑；2. 配置模板：根据结构形态和尺寸要求，配置合适的模板，保证模板的质量和稳定性；3.固定模板：通过调整支架高度和使用螺栓等方式，固定模板，保证模板的稳定性；4. 安装围护体系：根据施工需要，安装合适的围护体系，保护模板和支撑结构，确保施工的安全和质量；5. 施工浇筑：按照施工计划，进行浇筑作业，保证浇筑过程的连续性和质量；6. 拆除模板和支撑体系：当混凝土达到强度要求后，拆除模板和支撑体系，完成施工。

高层建筑屋面悬挑结构模板支架施工技术摘要：文章以某工程为例，对屋面悬挑结构模板支架技术以及搭设进行详细探究，然后对安全策略进行分析，希望能够为高层建筑施工提供一定的参考作用，此技术的应用，能够有效节省材料，还能够重复进行使用。

关键词：高层建筑工程；屋面悬挑；模板支架技术引言高层建筑工程进行施工时，上部有着超长的悬挑，使模板支架施工不能采取传统工艺进行搭设，外脚手架也不能采取落地式的脚手架进行搭设，只得结合建筑物形状，应用悬挑式脚手架。

高层建筑中，较高处悬挑结构模板进行支架立杆过程中，没有受力点，这也是施工中的一大难题。

所以，在施工过程中，要对支架搭设要点进行合理控制，采取安全策略，促进高层建筑工程的顺利施工。

1工程概述某工程建筑面积是152050.10m2，总共7栋，其中6栋31层住宅，1栋2层住宅和1层地下室构成的，本项目屋面存在着较多的外挑结构。

2悬挑结构模板支架设计方案2.1合理选择支撑体系第一，底模。

由于悬挑结构梁板的截面尺寸较小，方法与普通的支架相似。

一般来说，可采取18mm的胶合板；梁底小楞需要与梁上方平行，且在主楞上进行铺设，同时主楞在布置时，要与梁跨方向相垂直；第二，支架。

支架进行选择时，可选择钢管式支架，其步距约是1.5m，立杆的顶部可采取U型的可调节式主楞；第三，支承面。

支承面可选择普通的工字型挑梁。

同时采取Ф20mm的钢丝绳。

锚筋在选择时，可采取Ф16mm的圆钢。

而吊钩在选择过程中，也可采取16mm圆钢。

底部斜撑可采取普通的工字型钢进行施工。

2.2模板以及支撑体系的设计分析根据屋面悬挑结构分析可知，此工程采取模板支撑的方式。

第一，1.8 m悬挑长度采取的是工字型钢挑梁，在顶层的楼板处设置工字钢，同时在上接铜线绳，其间距是1.2米；第二，3.0m的工字钢平台，也需在顶层楼板设置工字钢，同时上拉钢丝绳，下设工字型的斜钢进行支持，其间距是1.2m。

以3#楼为例，支架承载力进行计算时，可选梁板截面最大或者模板受力最不佳处进行验算。
