计算机图形学复习题集及答案1. 2D图形的表示与处理a) 什么是坐标系？请解释笛卡尔坐标系和极坐标系。
b) 如何表示直线和曲线？请解释Bresenham算法和Bezier曲线。
c) 请解释图形的填充算法，包括扫描线填充和边界填充。
2. 3D图形的表示与处理a) 什么是三维坐标系？请简要解释右手法则和投影矩阵。
b) 如何表示三维物体的表面？请解释多边形网格和三角形剖分。
c) 请解释3D图形的光照模型，包括环境光、漫反射光和镜面反射光。
3. 图形变换和投影a) 请解释平移、旋转和缩放变换。
如何使用矩阵表示这些变换？b) 请解释正射投影和透视投影。
如何将三维图形投影到二维平面上？c) 请解释坐标变换和视角变换在图形渲染中的应用。
4. 可视化技术与实际应用a) 请解释光栅化和纹理映射的概念。
它们在实时图形渲染中的应用是什么？b) 请解释反走样技术和深度缓冲技术。
如何解决图形渲染中的锯齿和隐藏面问题？c) 请简要介绍计算机图形学在游戏开发、电影制作和工程设计中的应用案例。
答案：1.a) 坐标系是用于描述点或图形位置的一种系统。
笛卡尔坐标系使用水平的x轴和竖直的y轴，原点为(0, 0)。
极坐标系使用半径和角度来表示点的位置，其中半径表示点到原点的距离，角度表示点与参考轴的夹角。
b) Bresenham算法是一种用于在显示器上绘制直线的算法，它通过迭代计算像素点的位置来实现。
Bezier曲线是一种常用的曲线表示方法，通过控制点来确定曲线的形状。
c) 图形的填充算法用于填充封闭图形的内部区域。
扫描线填充算法按行扫描图形区域，使用奇偶规则确定像素填充。
边界填充算法通过判断像素是否在图形边界内部来进行填充。
2.a) 三维坐标系由x轴、y轴和z轴组成，用于表示三维空间中的点。
右手法则可以确定三维坐标系的方向，其中大拇指指向z轴的正方向，食指指向x轴的正方向，中指指向y轴的正方向。
投影矩阵用于将三维物体投影到二维平面上。

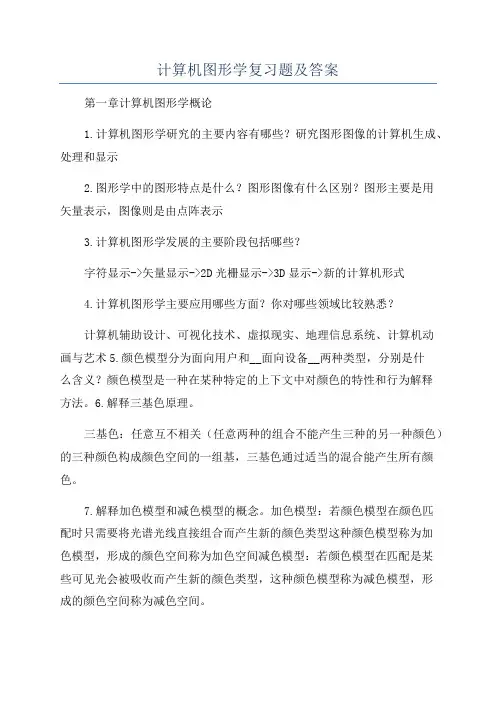

计算机图形学复习题及答案第一章计算机图形学概论1.计算机图形学研究的主要内容有哪些？研究图形图像的计算机生成、处理和显示2.图形学中的图形特点是什么？图形图像有什么区别？图形主要是用矢量表示，图像则是由点阵表示3.计算机图形学发展的主要阶段包括哪些？字符显示->矢量显示->2D光栅显示->3D显示->新的计算机形式4.计算机图形学主要应用哪些方面？你对哪些领域比较熟悉？计算机辅助设计、可视化技术、虚拟现实、地理信息系统、计算机动画与艺术5.颜色模型分为面向用户和__面向设备__两种类型，分别是什么含义？颜色模型是一种在某种特定的上下文中对颜色的特性和行为解释方法。
6.解释三基色原理。
三基色：任意互不相关（任意两种的组合不能产生三种的另一种颜色）的三种颜色构成颜色空间的一组基，三基色通过适当的混合能产生所有颜色。
7.解释加色模型和减色模型的概念。
加色模型：若颜色模型在颜色匹配时只需要将光谱光线直接组合而产生新的颜色类型这种颜色模型称为加色模型，形成的颜色空间称为加色空间减色模型：若颜色模型在匹配是某些可见光会被吸收而产生新的颜色类型，这种颜色模型称为减色模型，形成的颜色空间称为减色空间。
8.RGB表示模型中（1,0,0）（1,1,1）（0,0,0）（0.5,0.5,0.5）分别表示什么颜色？红白黑灰第二章计算机图形的显示与生成1.有哪两种主流的扫描显示方式？光栅扫描随机扫描2.解释屏幕分辩率的概念。
荧光屏在水平方向和垂直方向单位长度上能识别的最大光点数称为分辨率3.CRT产生色彩显示有哪两种技术？分别进行解释。
电子束穿透法：用红—绿两层荧光层涂覆在CRT荧光屏的内层，而不同速度的电子束能穿透不同的荧光粉层而发出不同颜色的光。
荫罩法：在荧光屏每个光点处呈三角形排列着红绿蓝三种颜色的荧光点，三支电子枪分别对应三个荧光点，调节各电子枪发出的电子束强度，即可控制各光点中三个荧光点所发出的红绿蓝三色光的强度。
一、选择题1. 提出“计算机图形学”的一些基本概念和技术，确定了计算机图形学作为一个崭新科学分支的独立地位，从而被称为图形学之父的是A、Ivan E. SutherlandB、b. Pierre BézieC、Steven A. CoonsD、Bui-Tuong Phong我的答案：A2. 能够利用欧氏几何或方程式方法所表示的有关图形是什么构成要素？A、属性控制要素B、形状构成要素C、边界控制要素D、色彩构成要素我的答案：B3. 计算机图形系统中，既能输入又能输出的设备是A、鼠标B、数字化仪C、触摸屏D、扫描仪我的答案：C4. 图形的属性通常有哪些属性？A、几何B、像素C、点阵D、非几何我的答案：AD5. 以下要素中哪些属于属性控制要素？A、线宽与线型B、填充模式C、颜色材质D、轮廓与形状我的答案：ABC6. ISO图形软件标准有哪些？A、CGIB、CGMC、GKSD、PHIGS我的答案：ABCD7. CRT中完成图像最终显示的重要器件是？A、显示控制器B、显示处理器C、CPUD、阴极射线管我的答案：D8. 在计算机图形系统中利用“电光效应”显示图形的设备是A、等离子体显示板B、薄片光电显示器C、发光二极管D、液晶显示器我的答案：D9. 显示器必须由图形显示子系统中的什么部件进行控制？A、显示控制部件B、CPUC、主存D、系统总线我的答案：A10. 什么是计算机图形系统中显示子系统的心脏？A、显示控制器B、CPUC、显示缓存D、系统总线我的答案：A11. 图形显示技术中的物理分辨率是指A、屏幕分辨率B、显示分辨率C、存储分辨率D、像素分辨率我的答案：A12. 一个交互式计算机图形系统的结构由哪些组成？A、图形软件B、图形硬件C、图形应用数据结构D、图形应用软件我的答案：AB13. 以下哪些属于CRT显示器？A、刷新式随机扫描图形显示器B、存储管式随机扫描图形显示器C、光栅扫描图形显示器D、液晶显示器我的答案：ABC14. 一个好的图形用户接口应具备以下特点。
总练习复习11.名词解释：图形、图像、点阵法、参数法、图形：用参数法描述的图形叫图形。
图像：用点阵法描述的图形叫图像。
点阵法：是具有灰度或颜色信息的点阵来表示图形的一种方法，它强调有哪些点组成，这些点具有什么灰度或色彩。
参数法：是以计算机中所记录图形的形状参数与属性参数来表示图形的一种方法。
2.图形包括哪两方面的要素，在计算机中如何表示它们？要素：一是刻画形状的点、线、面、体等几何要素；另一类是反映物体本身固有属性，如表面属性或材质的明暗、灰度、色彩等非几何要素。
在计算中用点阵法和参数法表示。
3.计算机图形学的定义？计算机图形学IEEE的定义计算机图形学是研究怎样利用计算机显示、生成和处理图形的原理、方法和技术的一门学科。
电气与电子工程师协会（IEEE）将其定义为：计算机图形学是利用计算机产生图形化的图像的艺术和科学。
4.一个交互性计算机图形系统必须具有哪几种功能？作图表示其结构如何？必须具有计算、存储、交互、输入、输出等5种功能。
5.试列举你所知道的图形输入与输出设备输入设备：键盘、鼠标器、光笔、触摸屏、操纵杆、跟踪球和空间球、数据手套、数字化仪、图像扫描仪、声频输入系统、视频输入系统输出设备：图形显示器（CRT显示器、其他显示器）、图形硬件拷贝设备（绘图仪、图形打印机、其他设备）复习21.名词解释：随机扫描、光栅扫描、刷新、刷新频率、图形显示子系统、显示控制器、象素点、光点、屏幕分辨率、显示分辨率、存储分辨率、颜色位面法、位平面、颜色查找表。
随机扫描：在随机扫描的显示器中，电子束的定位和偏转具有随机性，即电子束的扫描轨迹随显示内容所变化。
光栅扫描：是控制电子束按照某种光栅形状进行的顺序扫描刷新：在电子方面强制清零并同步。
刷新频率：图像在屏幕上的更新速度，也即屏幕上的图像每秒出现的次数。
图形显示子系统：（显卡）主要由帧缓存控制器和现实控制器显示控制器：完成图像生成与操纵的、独立于CPU的一个本地处理器。
第一章：（蓝色字体为部分答案）●计算机图形学的定义？计算机图形学是研究通过计算机将数据转换为图形，并在专门显示设备上显示的原理、方法和技术的学科。
●计算机图形学常见的应用领域有哪些？（应用领域的标题）●计算机图形学的相关学科有哪些？和计算机图形学互逆的学科是？●CRT中为什么需要刷新？刷新频率是什么？由于荧光物质存在余晖时间，为了让荧光物质保持一个稳定的亮度值，电子束必须不断的重复描绘出原来的图形，这个过程叫做刷新刷新频率：每秒钟重绘屏幕的次数（次/秒、HZ)●彩色CRT和单色CRT的区别：⏹在荧光屏的内表面安装一个影孔板，用于精确定位像素的位置⏹CRT屏幕内部涂有很多组呈三角形的荧光粉，每一组由三个荧光点，三色荧光点由红、绿、蓝三基色组成（一组荧光点对应一个像素）⏹三支电子枪, 分别与三基色相对应●光栅扫描显示器中帧缓存是什么？位面是什么？⏹存储用于刷新的图像信息。
也就是存储屏幕上像素的颜色值。
⏹帧缓存的单位是位面。
⏹光栅扫描显示器屏幕上有多少个像素，该显示器的帧缓存的每个位面就有多少个一位存储器●1024×1024像素组成的24位真彩色光栅扫描显示器所需要的最小帧缓存是多少？第二章●什么是CDC？在微软基类库MFC中，CDC类是定义设备上下文对象的基类，所有绘图函数都在CDC基类中定义。
⏹简述CDC的4个派生类的名称，以及作用CClientDC类：显示器客户区设备上下文类CClientDC只能在窗口的客户区（不包括边框、标题栏、菜单栏以及状态栏的空白区域）进行绘图CMetaFileDCCMetaFileDC封装了在一个Windows图元文件中绘图的方法CPaintDC类该类一般用在响应WM_PAINT消息的成员函数OnPaint()中使用CWindowDC类整个窗口区域的显示器设备上下文类，包括客户区和非客户区（即窗口的边框、标题栏、菜单栏以及状态栏）⏹什么是映射模式？映射模式定义了Windows如何将绘图函数中指定的逻辑坐标映射为设备坐标输出到显示器或者打印机上。
计算机图形学期末考试复习参考题一、填空题1.图形的表示方法有两种: 点阵法和参数法2.目前常用的两个事实图形软件标准是OpenGL和DirectX3.多边形有两种表示方法:顶点表示法和点阵表示法。
4.二维图形基本几何变换包括平移、比例旋转等变换。
5. 投影可以分为平移投影和透视投影。
6. 描述一个物体需要描述其几何信息和拓扑信息7.在Z缓冲器消隐算法中Z缓冲器每个单元存储的信息是每一一个像素点的深度值8、投影可以分为平行投影和透视投影。
透视投影视觉效果更有真实感，而且能真实地反映物体的精确的尺寸和形状;9、确定图形中哪些部分落在显示区之内,哪些落在显示区之外，以便只显示落在显示区内的那部分图形。
这个选择过程称为裁剪10、基本几何变换是指平移、旋转和比例三种变换。
11、所谓消隐就是给定--组三维对象及投影方式，判定线、面或体的可见性的过程(在绘制时消除被遮挡的不可见的线或面)。
在多面体的隐藏线消除中，为了提高算法的效率，为了减少求交的工作量，采取的措施有_消除自隐藏线、隐藏面深度测试和包围盒测试12、几何建模技术中描述的物体信息一般包括_几何信息和拓扑信息13、在Z缓冲器消隐算法中Z缓冲器每个单元存储的信息是对应象素的深度值14、用离散量表示连续量引起的失真现象称之为_走样。
用于减少或消除这种失真现象的技术称为_反走样15、种子填充算法要求区域是_连通的。
16、点阵表示的区域可采用_内点表示和_ 边界表示两种表示形式。
17、Cohen-Sutherland编码裁剪算法中，如果线段两个端点编码的位相与不为0，表明线段两端点位于在窗口边框的同一侧，为完全不可见。
18.区域的边界表示法枚举区域边界上的所有像素，通过给_区域边界的像素点赋予同一属性值来实现边界表示。
19.区域填充有_种子填充_和扫描转换填充。
20.区域填充属性包括填充式样、填充颜色和填充图案。
21.对于_线框_图形，通常是以点变换为基础，把图形的一-系列顶点作几何变换后，连接新的顶点序列即可产生新的变换后的图形。
计算机图形学复习题（有答案）资料计算机显示设备一般使用什么颜色模型？（）A. RGB;B. CMY;C. HSV;D. HLS灰度等级为16级，分辨率为1024*1024的显示器，至少需要的帧缓存容量( )A. 512KB;B. 1MB;C. 2MB;D. 3MB由k个控制顶点Pi(i=1,… k) 所决定的n次B样条曲线，由( )段n B样条曲线段光滑连接而成。
B. k-n-1C. k-nD. k-n+1．三次B样条曲线具有（）导数的连续性。
阶 B)一阶 C)二阶 D)三阶在二维图形对称变换中，实现图形对称于Ｙ=X变换的变换矩阵为（）。
B. C. D.下列有关平面几何投影的叙述语句中，不正确的是（）。
A. 在平面几何投影中，若投影中心移到距离投影平面无穷远处，则成为平行投影B．透视投影与平行投影相比，视觉效果更有真实感，但不能反映物体的真实尺寸和形C．透视投影变换中，一组平行线投影在与之平行的投影面上可以产生灭点D．在三维空间中的物体进行透视投影变换，最多可产生3个主灭点．下面哪一项不是Bezier曲线的特性（））对称性 B）凸包性 C）局部性 D）几何不变性二维图形的几何变换中的二维图形几何变换矩阵可以表示为：是对图形进行（）变换(空间中点用列向量表示)。
．对称 B. 错切 C. 平移 D. 投影0 1 0 1 0 0 0 0 1 0 -1 ０ -1 0 0 ００ 1 １０００ 1 0 ００１0 1 0 1 0 0 0 0 0 c f a b c d e f g h i T=在XOY平面上，给定7个不重合的控制点P，P1，…，P6，由这7个控制点所B样条曲线应分为4段，如果移动控制点P，只影响第（）第1段 B. 第2段 C. 第3段 D. 第1段到第3段填空题直线的属性包括：线型、_______和颜色。
在计算机图形学中，多边形有两种重要的表示方法：____ ____表示和___ ___屏幕上最小的发光单元叫做___ __，它的多少叫做______。
一、名词解释1．图形：能够在人们视觉系统中形成视觉印象的对象称为图形，包括自然景物和人工绘图。
2．像素图：点阵法列举图形中的所有点。
用点阵法描述的图形称为像素图。
3．参数图：参数法描述图形的形状参数和属性参数。
用参数法描述的图形称为参数图。
4．扫描线：在光栅扫描显示器中，电子枪扫过的一行称为一条扫描线。
5．构造实体几何表示法：用简单的实体(也称为体素)通过集合运算组合成所需的物体的方法称为构造实体几何表示法。
6．投影：投影是从高维（物体）空间到低维（投影）空间的一种映射。
7．参数向量方程：参数向量方程是包含参数和向量的方程。
8．自由曲线：形状比较复杂、不能用二次方程来表示的曲线称为自由曲线，通常以三次参数方程来表示9．曲线拟合：给定一个点列，用该点列来构造曲线的方法称为曲线拟合。
10．曲线插值：已知曲线上的一个点列，求曲线上的其他点的方法称为曲线插值。
11．区域填充：根据像素的属性值、边或顶点的简单描述，生成区域的过程称为区域填充。
12．扫描转换：在矢量图形中，多边形用顶点序列来表示，为了在光栅显示器或打印机等设备上显示多边形，必须把它转换为点阵表示。
这种转换称为扫描转换。
二、判断正误（正确写T，错误写F）1.存储颜色和亮度信息的相应存储器称为帧缓冲存储器，所存储的信息被称为位图。
（T）2．光栅扫描显示器的屏幕分为m行扫描线，每行n个小点，整个屏幕分为m╳n个中点，其中每个小点称为一个像素。
―――――――――――――――――――――（T）3．点阵字符用一个位图来表示，位图中的0对应点亮的像素，用前景色绘制；位图中的1对应未点亮的像素，用背景色绘制。
――――――――――――――――－（F）4．矢量字符表示法用（曲）线段记录字形的边缘轮廓线。
―――――――――――（T）5．将矢量字符旋转或放大时，显示的结果通常会变得粗糙难看，同样的变换不会改变点阵字符的显示效果。
―――――――――――――――――――――――――（F）6．在光栅图形中，区域是由相连的像素组成的集合，这些像素具有相同的属性值或者它们位于某边界线的内部。
一．判断题（请在后面括号中打T或F）1．阴极射线管的技术指标主要是分辨率和显示速度; （Y ）2．光栅扫描式图形显示器可看作是点阵单元发生器，可直接从单元阵列中的一个可编地址的象素画一条直线到另一个可编地址的象素; （N ）3．计算机图形学标准通常是指数据文件格式标准和子程序界面标准; （Y ）4．在种子填充算法中所提到的八向连通区域算法同时可填充四向连通区; （Y ）5．边填充算法中是将扫描线与多边形交点左方的所有象素取补; （N ）6．插值得到的函数严格经过所给定的数据点；逼近是在某种意义上的最佳近似;（Y ）7．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（N ）8．若要对某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标系下做比例或旋转变换，然后在将原点平移回去；（Y ）9．显式方程和参数曲线均可以表示封闭曲线或多值曲线；（N ）10. 凡满足G'连续的曲线同时满足C'连续条件，反之则不成立；（N ）11．计算机图形生成的基本单位是线段。
（ F ）12．一个逻辑输入设备可以对应多个物理输入设备。
（T ）13．DDA（微分方程法）是Bresenham算法的改进。
（F ）14．光的强度计算公式通常表示为：I = 0.59I + 0.30I + 0.11I ( T )15．Bezier曲线具有对称性质。
（T ）16．Gourand光照模型能够即使出高光部位的亮度。
（F ）17．NURBS曲线方法不能够提供标准解析曲线和自由曲线的统一数学表达。
（ F ）18．Phong算法的计算量要比Gourand算法小得多。
（ F ）19．齐次坐标系不能表达图形中的无穷远点。
（F ）20．欧拉公式v – e + f = 2也适用于三维形体中的相关信息描述。
（T ）二．单选题1．下面关于反走样的论述哪个是错误的？（D ）A.提高分辨率；B.把象素当作平面区域进行采样；C.采用锥形滤波器进行加权区域采样；D.增强图象的显示亮度；2．多边形填充时，下述哪个论述是错误的？（C ）A.多边形被两条扫描线分割成许多梯形，梯形的底边在扫描线上，腰在多边形的边上，并且相间排列；B. 多边形与某扫描线相交得到偶数个交点，这些交点间构成的线段分别在多边形内、外，并且相间排列；C. 在判断点是否在多边形内时，一般通过在多边形外找一点，然后根据该线段与多边形的交点数目为偶数即可认为在多边形内部，若为奇数则在多边形外部，而且不需考虑任何特殊情况；D. 边的连贯性告诉我们，多边形的某条边与当前扫描线相交时，很可能与下一条扫描线相交；3． 下面关于NURBS 的论述，哪个是错误的？（ B ）A. 可通过控制顶点和权因子来改变形状；B. 仅具有仿射不变性，但不具有透射不变性；C. 非有理B 样条、有理及非有理Bezier 曲线、曲面是NURBS 的特例；D. 可表示标准解析形状和自由曲线、曲面；4． 在光亮度插值算法中，下列论述哪个是错误的？（ D ）A. Gouraud 明暗模型计算中，多边形与扫描平面相交区段上每一采样点的光亮度值是由扫描平面与多边形边界交点的光亮度插值得到的；B. Phong 明暗处理模型中，采用了双线性插值和构造法向量函数的方法模拟高光；C. Gouraud 明暗模型和Phong 明暗处理模型主要是为了处理由多个平面片近似表示曲面物体的绘制问题；D. Phong 明暗模型处理的物体表面光亮度呈现不连续跃变；5． 下述关于Bezier 曲线]1,0[),(),(21∈t t P t P 的论述，哪个是错误的？ （ A ）A. P P P ==)0()1(21,在P 处)0(),1(21P P 的切矢量方向相同，大小相等，则)(),(21t P t P 在P 处具有G 1连续；B. P P P ==)0()1(21,在P 处)0(),1(21P P 的切矢量方向相同，大小相等，则)(),(21t P t P 在P 处具有C 1连续；C. 若保持原全部顶点的位置不变，只是把次序颠倒过来，则新的Bezier 曲线形状不变，但方向相反。
2.1 计算机图形系统主要具有哪些功能？答案：1. 计算功能 2. 存储功能 3. 输入功能 4. 输出功能 5. 交互功能2.5 分辨率为800×600，能显示216种颜色的显示器，至少需要选用帧缓存的容量为 （1）512KB （2）1MB （3）2MB （4）3MB 。
答案：（2）2.7 灰度等级为256，分辨率为1024×768的显示器，至少需要选用帧缓存的容量为 （1）512K （2）1M （3）2M （4）3M 。
答案：（2）3.4 多边形的顶点和点阵表示各有什么优缺点？答案：顶点表示是用多边形的顶点序列来描述多边形。
该表示几何意义强、占内存少、几何变换方便；但它不能直观地说明哪些像素在多边形内，故不能直接用于面着色。
点阵表示用位于多边形内的像素的集合来描述多边形。
该方法虽然没有多边形的几何信息，但便于用帧缓存表示图形，可直接用于面着色。
3.5 在多边形的扫描线算法中，是如何处理奇点的？ 答案：为使每一条扫描线与多边形P 的边界的交点个数始终为偶数，规定当奇点是多边形P 的极值点时，该点按两个交点计算，否则按一个交点计算。
在实际计算过程中，可采用如下方法处理非极值点：若i P 是非极值点，则将i i P P 1-，1+i i P P 两边中位于扫描线i y y =上方的那条边在i P 处截去一个单位长，这样就可以保证扫描线i y y =只和i i P P 1-，1+i i P P 中的一边相交，只有一个交点。
3.6 任意给定五边形的五个顶点坐标，利用多边形填充的扫描线算法，编写程序生成一个实心五边形。
答案：（略）3.11 解释走样和反走样的概念，以及反走样的几种表现形式。
答案：图形信号是连续的，而它们在光栅显示器上对应的图形则是由一系列相同亮度的离散像素组成。
用离散的像素表示连续的直线或多边形的边界必然会引起图形的失真，即光滑的线段变成了阶梯的形状，这种现象就称为走样。
用于减轻或消除这种效果的技术就称为反走样。
光栅图形的走样现象除产生阶梯状的边界外，还有图形的细节失真、狭小图形遗失等。
3.12 简要叙述几种反走样算法的原理和优缺点。
答案：1、提高分辨率的反走样算法 2、区域采样的反走样算法 3、加权区域采样的反走样算法 （具体原理、优缺点见课本）4.2 写出下列二维图形变换的变换矩阵(1). 沿x 轴正向移动一个绘图单位，同时，沿y 轴负向移动一个绘图单位。
'101'011x x y y ⎡⎤⎡⎤⎡⎤⎡⎤=+⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦⎣⎦,'101'01110011x x y y ⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=-⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(2). 绕原点逆时针旋转90度'01'10x x y y -⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(3). 沿x 轴负向移动2个绘图单位，同时，沿y 轴正向移动2个绘图单位。
'102'012x x y y -⎡⎤⎡⎤⎡⎤⎡⎤=+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦,'102'01210011x x y y -⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(4). 坐标轴为对称轴的反射图形。
X 轴为对称轴'10'01x x y y ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦,y 轴为对称轴'10'01x x y y -⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(5). y=x 为对称轴的反射图形。
'01'10x x y y ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦4.3证明三维变换矩阵的乘积对以下运算顺序是可交换的：(1). 任意两个连续平移。
'100'100100''010'010010''001'001001'100010001100011x x x x x x x y y y y y y y z z z z z z z +⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦"100100'100'"010010'010'"001001'001'1001000110011x x x x x x x y y y y y y y z z z z z z z +⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦由上面两式可得：'"'"'"x x y y z z ⎡⎤⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦(2). 任意两个连续的放缩变换。
"'"'"'"'"'"''000000'000000'000000xx x x y y y yz z z z x s s x s s x y s s y s s y z s s z s s z ⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦ '"'"'"'"'"'""000000"000000"000x xx x y y y y zz z z x s s x s s x y s s y s s y z s s z s s z ⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦ 由上两式可得：'''x y z ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦="""x y z ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦(3). 任意两个连续的关于任一坐标轴的旋转。
以绕x 轴为例，绕其他轴旋转同理可得'cos sin 0cos sin 0cos()sin()0'sin cos 0sin cos 0sin()cos()0'0101001x x x y y y z z z ααθθαθαθααθθαθαθ--+-+⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==++⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦"cos sin 0cos sin 0cos()sin()0"sin cos 0sin cos 0sin()cos()0"0101001x x x y y y z z z θθαααθαθθθαααθαθ--+-+⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==++⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦由上两式可得：'''x y z ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦="""x y z ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦4.4给定方向(α,β,γ),试推导出该方向以放缩因子为s 进行缩放，然后再绕该方向旋转90度的变换矩阵。
22010100001⎡⎤-⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦⎢⎢⎣00⎡⎤⎡⎤⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎢⎥⎢⎢⎥⎢⎢⎥⎢⎥⎢⎢⎥⎢⎣⎦⎣4.5推导以直线ax+by+c=0为对称轴的二维对称变换矩阵。
22222222221()()1()1()122()1()1()1()1001a a ac b bb b b b a ac b b b a aab b b⎡⎤---⎢⎥⎢⎥⎢⎥+++⎢⎥⎢⎥---⎢⎥⎢⎥⎢⎥+++⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦4.6试从三维图形几何变换的一般表达式推倒出以F(xf,yf,zf)为参考点，x,y,z 轴3个方向的比例因子分别为sx,sy,sz 的比例变换矩阵。
'100000100'010000010'001000001100100010011x xf sx xf x y yf sy yf y z zf sz zf z -⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦5.1 下面有关平面几何投影的叙述中，哪些是正确的？(1). 平面几何投影中，透视投影的投影中心到投影平面的距离是有限的。
(Y) (2). 平面几何投影中，一组平行线的投影仍保持平行。
(N)(3). 平行投影与透视投影相比，视觉效果更有真实感，而且能真实地反映物体的精确集合尺寸与形状。
(N) (4). 在三维空间中的平行投影变换不可能产生灭点。
(Y) (5).5.2请写出当透视投影中心为原点，投影平面为z =3时的透视投影矩阵。
300030001q q x x y y q z ⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎣⎦， /q p q x x =, /q p q y y =。
5.3求端点为A （5，15，25）和B （10，20，30）的直线段在上述投影平面的投影。
A点在该平面上的投影为（3/5，9/5，3）B点在该平面上的投影为（1，2，3）,投影线段的方程为133,[,1]2253y xxz⎧=+⎪∈⎨⎪=⎩。
6.1请叙述三种输入控制模式的流程。
答：请求模式下，用户在接收到应用程序请求后才输入数据；应用程序等待用户输入数据，输入结束，才进行处理。
程序与输入串行运行。
样本模式下，应用程序与输入设备将各自独立运行，信息的输入和程序中的输入命令无关。
设置为取样模式的设备将源源不断地把信息送入数据缓存区，取代原有数据，而不必等待应用程序的输入语句。
当应用程序执行到输入指令时，就会把相应物理设备当前的输入值作为取样值加以处理。
事件模式下，输入过程和应用程序并发运作。
所有输入数据（或事件）都被存放在一个事件队列中，该队列以事件发生的时间排序。
用户在输入设备上完成一个输入动作（如按一下按钮等）便产生一个事件，输入数据及该设备的编号等信息便被存放到事件队列的节点中。
应用程序可到队列中来查询和提取与其相关的事件。
7.1 为什么需要隐藏面消隐算法？答：因为我们在用计算机生成三维物体的真实感图形，必须要做的是确定物体的可见部分，只有确定了物体的可见部分，我们才能在计算机中真实地再现三维物体。
