混凝土条板隔墙安装

陕西省建筑工程施工质量验收技术资料统一用表

施工质量验收技术资料通用表

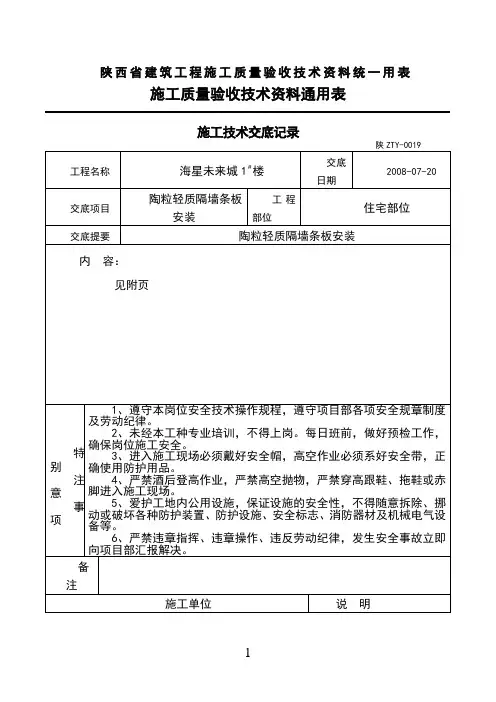

施工技术交底记录

陕ZTY-0019

工程名称 海星未来城1＃楼 交底日期 2008-07-20

交底项目 陶粒轻质隔墙条板安装 工程部位 住宅部位

交底提要 陶粒轻质隔墙条板安装

内 容： 见附页

特别

注意

事项

1、遵守本岗位安全技术操作规程，遵守项目部各项安全规章制度及劳动纪律。 2、未经本工种专业培训，不得上岗。每日班前，做好预检工作，确保岗位施工安全。

3、进入施工现场必须戴好安全帽，高空作业必须系好安全带，正确使用防护用品。

4、严禁酒后登高作业，严禁高空抛物，严禁穿高跟鞋、拖鞋或赤脚进入施工现场。 5、爱护工地内公用设施，保证设施的安全性，不得随意拆除、挪动或破坏各种防护装置、防护设施、安全标志、消防器材及机械电气设备等。 6、严禁违章指挥、违章操作、违反劳动纪律，发生安全事故立即向项目部汇报解决。

备

注

施工单位 说 明 2

交底人：

年 月

日 接交人：

年 月

日 技术负责人：

年 月

日 一式三份，交底人接交人各一份，存档一份归入技术资料

陕西省建设工程质量安全监督总站编印﹒P﹒

一、 材料要求

1、陶粒轻质隔墙条板应有质量检验报告，出厂合格证等质保资料。

2、板规格：长（L）2400～2850㎜、宽（B）600㎜、厚（H）90㎜。

3、技术要求：面密度≤60kg/㎡，抗压强度≥，抗弯破坏荷载（板自重倍数）≥。

4、条板外观质量无大的掉角，裂纹，板面平整度扭曲不大于3㎜。

5、隔墙粘结砂浆：水泥∶细砂∶108胶∶水=1∶1∶∶

6、墙面修补剂: 水泥∶砂=1∶3，加适易108胶水溶液。

二、 主要用具

普通手锯、钢丝刷、笤帚、少灰槽、2m靠尺、2m托线板、撬棍、钢尺、橡皮锤、木楔、开刀、电钻、射钉枪等。

三、作业条件

1、主体结构完成并验收完毕，墙面已弹出+500㎜标高线，墙底部已定位放线。

交底提要： 陶粒混凝土条板安装 2003年12月05日

交底内容：

一、施工准备

1.材料及主要机具：

（1）陶粒混凝土条板，规格为长×宽×厚=按设计×600×100（户内分室墙），应有合格证和检测报告。

（2）水泥：强度等级为32.5及其以上的普通硅酸盐水泥或矿渣硅酸盐水泥。

（3）石子：0.5～1.2cm细石。

（4）中砂：粒径0.1~0.5mm。

（5）细砂：使用前过筛，平均粒径0.25mm，含泥量不大于3%。

（6）891胶，乳液。

（7）主要机具：搅拌机、砂轮切割机、拌灰铁板、手推车、运板车、大小水桶、胶皮管、笤帚、钢丝刷、粉线包、铁抹子、锤子、托线板、钻子、木楔子等。

2.作业条件

（1） 所有需进行隔墙板安装的楼层内垃圾已清理干净。

（2） 根据房间净高，进深尺寸，将陶粒混凝土板用砂轮锯切割。条板的高度应比安装净高小30mm。

（3） 将缺楞掉角的板进行修补，先清洗破损处的粉尘，再刷891胶水（水：胶=4：1）一道，然后用1：1：3（水泥：石膏：陶粒混凝土粉）的比例配好，再加入上述的891胶水拌合，进行修补。

（4） 隔墙板安装层内的临时用水、临时用电已接至施工层。

二、操作工艺

1. 工艺流程： 弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板

2. 弹位置线：根椐设计图纸尺寸要求，把安装隔墙板的上下端清扫干净，将条板墙位置及分块线，门窗位置线弹好。

3. 处理条板的长宽尺寸：根据设计图纸的要求，处理条板的长度及宽度，根据墙板净空尺寸（宽度和高度）进行拼接或切割。条板的高度应比安装净高小3cm，便于安装时用木楔子将下端固定紧。

4. 清理安装位置上下端：将安装条板的四边清扫干净，缺楞掉角修补牢固。再将安装位置的板顶、板面清扫干净。

5. 条板安装：

1) 先配制粘结砂浆，重量比为水泥：中砂：891胶：水=1：1：0.2：0.3。配制方法是先将水泥与中砂干拌均匀，再加入掺有891胶的水溶液拌匀。粘结砂浆应随用随拌（现场搅拌），停置时间不能超过1h，工具用毕应及时清洗干净（注意粘结砂浆的稠度不能太稠，也不能太稀）。

加气混凝土条板安装

1、依据标准：

《建筑工程施工质量验收统一标准》

《钢筋混凝土结构工程施工质量验收规范》

《高层建筑混凝土技术规程》

《普通混凝土配合比设计规程》

《砌筑砂浆配合比设计规程》

《普通混凝土用砂质量标准及检验方法》

《普通混凝土用碎石和卵石质量标准及检验方法》

《混凝土外加剂应用技术规范》

2、施工准备

2.1材料及主要机具：

2.1.1加气混凝土条板规格为：长2.7m，3.0m，3.3m等，宽0.6m，厚10cm、15cm。产品性能符合设计要求。

2.1.2水泥：32.5号及其以上的普通硅酸盐水泥或矿渣硅酸盐水泥。

2.1.3石子：0.5～1.2cm细石。

2.1.4粗砂：平均粒径不小于0.5mm。

2.1.5细砂：使用前过筛，平均粒径0.25mm，含泥量不大于3%。

2.1.6107胶，乳液。

2.1.7主要机具：搅拌机、砂输锯、拌灰铁板、手推车、运加气块的板车、铁锹、大小水桶、胶皮管、笤帚、钢丝刷、粉线包、铁抹子、锤子、托线板、钻子、木楔子等。

2.2作业条件：

2.2.1根据房间净高，进深尺寸，将加气混凝土条板用砂轮锯切割。在高度方向按楼层结构尺寸减去150mm。

2.2.2将缺楞掉角的板进行修补，先清洗破损处的粉尘，再刷107胶水（水﹕胶=4﹕1）一道，然后用1﹕1﹕3（水泥﹕石膏﹕加气混凝土粉）的比例配好，再加入上述的107胶水拌合，进行修补。

3、操作工艺

3.1工艺流程：

弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板。

3.2弹位置线：根据设计图纸尺寸的要求，将隔墙板或围护墙板位置线弹好。

3.3处理条板的长宽尺寸：根据设计图纸的要求，处理条板的长度及宽度，外墙条板采取先拼接后安的方法，根据外墙板净空尺寸（宽度和高度）进行拼接或切割。拼接在型钢拼接架上进行。先将拼接面清扫干净，去掉粉尘，用毛扫蘸水稍加湿润，用开刀将胶粘剂涂刮在条板拼接面上，厚度为2～3mm，用力将两块拼接条板挤压，使接缝严实。拼接后用开刀将挤出的胶粘剂刮净，并用靠尺检查平直与方正。条板的高度应比安装净高小3cm，便于安装时用楔子将下端固定紧。

目 录

一、编制依据

《建筑隔墙用轻质条板行业标准》JG/T 169-2005

《轻质条板内隔墙》03 -J113

《WF轻集料混凝土隔墙条板构造》Q/VAFH 2-2006

二、工程概况

泰山隆安煤业公司公寓楼位于保德县桥头镇4km处，泰山隆安煤业有限公司配电室东侧原煤场位置。占地面积，总建筑面积为30845m2。采用钢筋砼桩筏基础，框架-剪力墙结构，地下一层，地上十六层，本工程3层以上内隔墙及卫生间墙体采用工业灰渣混凝土空心隔墙条板。

三、工程材料使用

主料：采用普通硅酸盐水泥，低碳冷拔钢丝，灰渣等轻集料，符合国家标准检测项目， GB6566-2001标准要求。

四、主要施工方法及技术

.条板在安装时:

先将条板侧抬至梁、板底面弹有安装线的位置，将粘结面用备好的水泥砂浆全部涂抹，两侧做八字角；安装顺序；无门洞口，从外向内安装，有门洞口，由门洞口向两边扩展，门洞口边宜用整板，竖板时一人在一边推挤，一人在下面用宽口手撬棒撬起，边顶边撬，使之挤紧缝隙，以挤出胶浆为宜。在推挤时，应注意条板是否偏离已弹好的安装边线，并及时用垂线和铝合金靠尺校正，将板面找平，找直。安装好第一块条板后，检查其柱边板间粘结缝隙不大于15mm为宜，合格后即用木楔楔紧条板底、顶部，用刮刀将挤出的水泥砂浆补齐刮平，以安装好的第一块板为基础，按第一块板的方法开始安装整墙条板。

高度超过的初级安装：

轻质板最长规格为,90mm板抗折力可超过2000N以上,根据90mm板的抗折力和抗冲性能,在不超过4m的净空内按一般胶结方法安装可以确保安全。 板接缝处粘结:将超出高的小板量好尺寸用切割机切好,实行长短错开竖放拼装，安装办法仍按前述施工方法进行，净空超过4m的隔墙板安装需进行专门的结构设计。

接缝处理：

两板双燕尾槽接缝处理：两板接缝水泥砂浆必须饱满挤紧，挤出的多余砂浆及时刮平，板边调节处理槽必须等接缝内水泥砂浆、墙板干透后抹灰时一同处理。
