2020年中考物理专题复习：电功率 专项练习题(含答案)

1

测量小灯泡的电功率

1、小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。

（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的

（“A”或“B”）端。

（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1= A；

（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1= Ω，测量小灯泡电阻的方法是 （选填“控制变量法”或“等效替代法”）；

（4）步骤（2）小灯泡的实际功率P1= W；

（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是 。

A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P1

2、在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）

（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为 V，电流表的示数约为 A，小灯泡的发光情况为 （远填“正常发光”、“亮度较暗”或“不发光”）。 2

（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是

W，图中阴影部分的面积表示

；

（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）

①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。

②闭合开关S、S2断开开关S1，调节 ，使电压表的示数仍为2.5V。

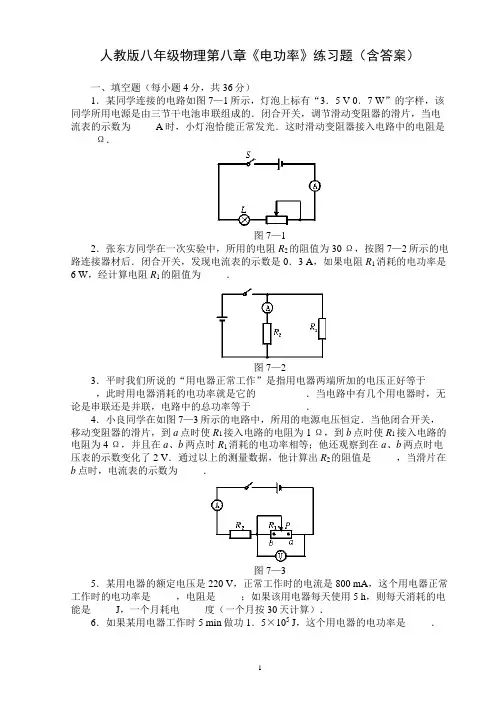

1 人教版八年级物理第八章《电功率》练习题（含答案）

一、填空题（每小题4分，共36分）

1．某同学连接的电路如图7—1所示，灯泡上标有“3．5 V 0．7 W”的字样，该同学所用电源是由三节干电池串联组成的．闭合开关，调节滑动变阻器的滑片，当电流表的示数为_____A时，小灯泡恰能正常发光．这时滑动变阻器接入电路中的电阻是_____Ω．

图7—1

2．张东方同学在一次实验中，所用的电阻R2的阻值为30 Ω，按图7—2所示的电路连接器材后．闭合开关，发现电流表的示数是0．3 A，如果电阻R1消耗的电功率是6 W，经计算电阻R1的阻值为_____．

图7—2

3．平时我们所说的“用电器正常工作”是指用电器两端所加的电压正好等于_____，此时用电器消耗的电功率就是它的__________．当电路中有几个用电器时，无论是串联还是并联，电路中的总功率等于___________．

4．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．

图7—3

5．某用电器的额定电压是220 V，正常工作时的电流是800 mA，这个用电器正常工作时的电功率是_____，电阻是_____；如果该用电器每天使用5 h，则每天消耗的电能是_____J，一个月耗电_____度（一个月按30天计算）．

6．如果某用电器工作时5 min做功1．5×105 J，这个用电器的电功率是_____． 2 7．某同学将一盏标有“220 V 40 W”的灯泡接到电路中，测出通过灯泡的电流是0．1 A，这盏灯消耗的实际功率为_____．

8．郑冉同学家中有一台空调，接在家庭照明电路中，他测出空调工作时通过的电流是 5 A，如果该空调每隔15 min工作一次，每次工作5 min，在3 h的时间内这个空调消耗的电能是_____，电流做的功是_____．

第 1 页 电功电功率典例精析

电功和电功率基础知识

1. 电功(W)：电流对用电器做的功（电能转化成其他形式能的多少）叫电功。

①电功的国际单位：焦耳（J）。常用：度(千瓦时)KW.h， 1度=1千瓦时=3.6×106焦耳。

②测量电功的工具：电能表（电度表）

③电功公式：W=Pt=UIt(式中单位 W→焦(J)； U→伏(V)； I→安(A)； t→秒)。

④利用W=UIt计算时注意：①式中的W、U、I、t必须对于同一导体（同一段电路）的同

一过程，才能代入公式计算，即要满足“同一性”；②计算时单位要统一;③已知任意的三个量都可以求出第四个量；

⑤其他计算公式：W=I2Rt（多用于串联电路） ， W=U2t/R（多用于并联电路）

2. 电功率(P)：表示电流做功的快慢。国际单位：瓦特(W)。 常用单位：千瓦（KW）

①计算公式：P=W/t=UI（式中单位P→瓦(w)；W→焦（J）；t→秒(s)；U→伏(V)；I→安(A)）

②利用公式计算时单位要统一：

a.如果W用焦（J），t用秒(s)，则P的单位是瓦(w)；

b.如果W用千瓦时（KW.h），t用小时（h），则P的单位是千瓦（KW）。

c.公式中各物理量必须满足“同一性”才能代入公式计算。

③其他计算公式：P=I2R （多用于串联电路），P=U2/R（多用于并联电路）

④额定电压(U额)：用电器正常工作的电压。另有：额定电流

⑤额定功率(P额)：用电器在额定电压下的功率。

⑥实际电压(U实)：实际加在用电器两端的电压。另有：实际电流

⑦实际功率(P实)：用电器在实际电压下的功率。

⑧用电器消耗的实际功率随加在它两端的实际电压而改变。实际电压升高，实际功率增大；反之则减小。

a.当U 实> U额时，则P 实> P额 ；（灯很亮,将缩短灯泡寿命，且易烧坏）。

b.当U实 < U额时，则P实 < P额；（灯很暗）。

学习改变命运

1 电功率易错题

1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________

1题 2题 3题

2、在图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了

W。

3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。则下列说法中错误的是:

A．电压表示数仍为9V ; B．R1的阻值为18Ω;

C．R2的阻值为45Ω ; D．R2消耗的功率为6.75W.

4、灯Ll标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是:

A．8V ; B．12V ; C．16V; D．20V.

5、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。
