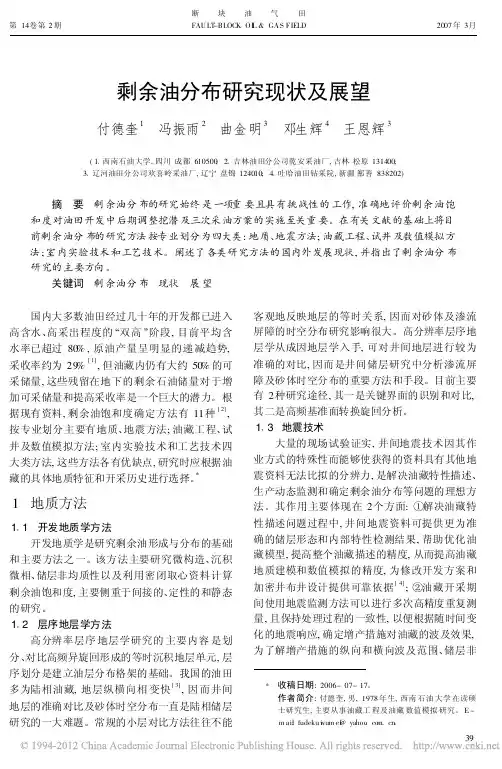

剩余油分布研究现状及展望
付德奎1 冯振雨2 曲金明3 邓生辉4 王恩辉3
(11西南石油大学,四川成都610500;21吉林油田分公司乾安采油厂,吉林松原131400;31辽河油田分公司欢喜岭采油厂,辽宁盘锦124010;41吐哈油田钻采院,新疆鄯善838202) 摘 要 剩余油分布的研究始终是一项重要且具有挑战性的工作,准确地评价剩余油饱和度对油田开发中后期调整挖潜及三次采油方案的实施至关重要。在有关文献的基础上将目前剩余油分布的研究方法按专业划分为四大类:地质、地震方法;油藏工程、试井及数值模拟方法;室内实验技术和工艺技术。阐述了各类研究方法的国内外发展现状,并指出了剩余油分布研究的主要方向。关键词 剩余油分布 现状 展望 国内大多数油田经过几十年的开发都已进入高含水、高采出程度的/双高0阶段,目前平均含水率已超过80%,原油产量呈明显的递减趋势,采收率约为29%[1],但油藏内仍有大约50%的可采储量,这些残留在地下的剩余石油储量对于增加可采储量和提高采收率是一个巨大的潜力。根据现有资料,剩余油饱和度确定方法有11种[2],按专业划分主要有地质、地震方法;油藏工程、试井及数值模拟方法;室内实验技术和工艺技术四大类方法,这些方法各有优缺点,研究时应根据油藏的具体地质特征和开采历史进行选择。*1 地质方法111 开发地质学方法开发地质学是研究剩余油形成与分布的基础和主要方法之一。该方法主要研究微构造、沉积微相、储层非均质性以及利用密闭取心资料计算剩余油饱和度,主要侧重于间接的、定性的和静态的研究。112 层序地层学方法高分辨率层序地层学研究的主要内容是划分、对比高频异旋回形成的等时沉积地层单元,层序划分是建立油层分布格架的基础。我国的油田多为陆相油藏,地层纵横向相变快[3],因而井间地层的准确对比及砂体时空分布一直是陆相储层研究的一大难题。常规的小层对比方法往往不能客观地反映地层的等时关系,因而对砂体及渗流屏障的时空分布研究影响很大。高分辨率层序地层学从成因地层学入手,可对井间地层进行较为准确的对比,因而是井间储层研究中分析渗流屏障及砂体时空分布的重要方法和手段。目前主要有2种研究途径,其一是关键界面的识别和对比,其二是高频基准面转换旋回分析。113 地震技术大量的现场试验证实,井间地震技术因其作业方式的特殊性而能够使获得的资料具有其他地震资料无法比拟的分辨力,是解决油藏特性描述、生产动态监测和确定剩余油分布等问题的理想方法。其作用主要体现在2个方面:¹解决油藏特性描述问题过程中,井间地震资料可提供更为准确的储层形态和内部特性检测结果,帮助优化油藏模型,提高整个油藏描述的精度,从而提高油藏地质建模和数值模拟的精度,为修改开发方案和加密井布井设计提供可靠依据[4];º油藏开采期间使用地震监测方法可以进行多次高精度重复测量,且保持处理过程的一致性,以便根据随时间变化的地震响应,确定增产措施对油藏的波及效果,为了解增产措施的纵向和横向波及范围、储层非39断块油气田第14卷第2期 FAULT-BLOCKOIL&GASFIELD 2007年3月
41 2017年第2期工业、生产
剩余油分布规律的分析多采用多种方法相结合进行综合研究，常常运用综合地质分析和油藏工程分析两种方法对区域剩余油进行研究。其中综合地质法主要从地质方面入手，分析研究油气聚集的储层特征及其主控因素、沉积环境、构造演化等基础地质概况，从多个方面对油藏展开精细研究。油藏工程分析法则注重后期的勘探开发，充分利用动态资料、数值模拟等多个方面进行综合研究，进而定量的研究剩余油的分布范围及特征，弄清其分布规律[2]。1 剩余油分析方法1.1 吸水剖面测井方法同位素吸水剖面是指在正常注入状态下测定注入井的吸水能力，以确定其吸水量，检查配注影响，评价注水调剖成效，依据水驱效果，定性分析剩余油的分布规律。1.2 构造分析方法已有研究成果表明，构造高部位往往是剩余油分布的有利区，且高部位的油气富集程度较高，由于构造位置的不同，可能相同油藏的产能会有一定的差别，常常构造低的部位油藏产能相对较低一点，即使在投入注水开发后，油水状态再次重新分布，剩余油仍然会朝着构造相对高的地方运移富集，主要是构造压差和油水密度的不同，导致大部分水都会流向构造低的部位。但随着高构造部位的油气开采，低部位的油气开始逐渐向高部位补给，最终呈现出构造高部位产量相对较高的特征。1.3 沉积微相分析方法沉积相控制着储层油气的好坏，其沉积相展布控制着砂体的分布，进而影响着油气的分布。沉积作用不仅决定着储层储集能力的大小，也控制着储层的内部结构特征，不同沉积相控制的储集能力差别较大。故可以运用沉积微相的展布特征来综合分析区域的剩余油展布规律。2 剩余油分布控制的因素控制剩余油分布变化的主要因素应包括如下几个方面：2.1 井网未控制型剩余油因河流性储层具有微砂体相对发育的特征，常常会有因河道的改迁、废弃河道的形成以及决口扇等的形成使得区域存在具有一定储集能力的微砂体。该类砂体的厚度不大，宽度较窄，但却具有相当好的含油性，油气显示较好，丰度较高，但由于井网布置范围的有限使得这类含油砂体未能被井网控制，进而无法进行驱替，这使得该区域储层中存在大量的剩余油，其勘探开发潜力巨大[3]。2.2 注采不完善型剩余油该类剩余油存在的原因主要是区域没砂体连通性较差，储层非均质性较强而引起的，在注采过程中，由于部分区域的砂体厚度较薄，渗透性不好，这使得注水井和油井之间的连通性变差，部分区域甚至由于断层的阻挡而不连通，这使得部分区域的注采不够完善，进而导致剩余油的形成。2.3 厚油层顶部滞留型剩余油该类剩余油主要是由于厚油层中间存在一定的夹层，该类夹层对油水的运移起到阻止或减缓作用，当向厚油层注入水时，油开始向渗透率相对较高的区域运移，这就使得厚油层顶部由于夹层的存在而导致驱替程度相对较弱甚至不驱替，只有当注入水的含量达到一定程度后才能更好的发生驱替，故而导致该类剩余油的滞留。该类剩余油是工区长2油层组的主要剩余油类型之一。2.4 断层遮挡性剩余油该类剩余油的存在与砂体连通性差的类型相似，该类主要是由于储层中有断层的存在使得油井和水井之间发生阻隔，进而导致注入水因到达不了而无法完成驱替，造成大量的剩余油富集。由于工区长2油层的构造不发育，几乎无断层存在，故工区不存在该类剩余油。2.5 层间干扰型剩余油该类剩余油的存在主要是由于在多层共同注采的情况下发生，由于多层采用同一注入形式，由于各层的储层性质不一，存在一定的非均质性，而使得在同一注入情况下，部分油层的驱替效果不理想而形成一定的剩余油。3 结束语1）吸水剖面测井法、构造法以及沉积微相法为剩余油分布的有效认识手段。2）影响剩余油分布规律的主要因素为注采井网、断层、层间干扰等因素。参考文献[1]董冬，陈洁，邱明文.河流相储集层中剩余油类型和分布规律[J].油气采收率技术，1999，3：39-46.[2]刘建民，李阳，颜捷先.河流成因储层剩余油分布规律及控制因素探讨[J].油气采收率技术，2000，1：50-53+70.[3]陈馨，苏崇华，刘双琪.综合利用动静态资料研究剩余油分布规律[J].石油钻采工艺，2007，6：45-47；138.剩余油分布规律研究寇红梅1，21.西安石油大学 陕西 西安 7100652.延长油田股份有限公司甘谷驿采油厂 陕西 延安 716005摘要：剩余油挖潜是油田进入开采中后期提高油田采收率的有效手段，对剩余油分布规律的正确认识是剩余油挖潜的有效保证。本文以M储层为例对剩余油分布规律进行了分析。关键词：剩余油 分布规律 控制因素Distribution law of remaining oilKou Hongmei1，21.Xi’an Shiyou University，Xi’an 710065，ChinaAbstract：The remaining oil development is an effective means to enhance the efficiency of recovery in the middle and later stages of oilfield development，and a correct understanding of the remaining oil distribution guarantees the development.This article describes the distribution law of remaining oil by the case study of M reservoir.Keywords：remaining oil；distribution law；controlling factor
第１２卷第１期２０１２年１月 １６７１—１８１５（２０１２）０１—０１６８—０４ 科学技术与工程 Ｓｃｉｅｎｃｅ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖｏ１．１２ Ｎｏ．１ Ｊａｎ．２０１２ ⑥２０１２ Ｓｃｉ．Ｔｅｃｈ．Ｅｎｇｒｇ．

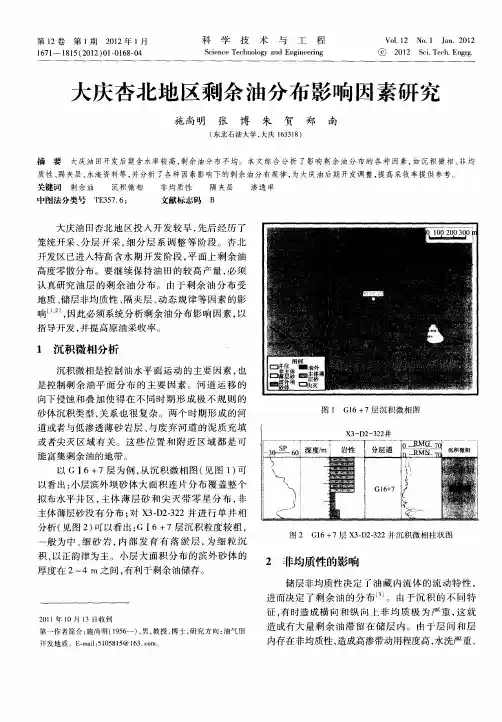

大庆杏北地区剩余油分布影响因素研究
施尚明 张博 朱贺 郑 南
（东北石油大学，大庆１６３３１８）
摘要 大庆油田开发后期含水率较高，剩余油分布不均。本文综合分析了影响剩余油分布的各种因素，如沉积微相、非均 质性、隔夹层、水淹资料等，并分析了各种因素影响下的剩余油分布规律，为大庆油后期开发调整，提高采收率提供参考。 关键词 剩余油 沉积微相 非均质性 隔夹层 渗透率 中图法分类号ＴＥ３５７．６； 文献标志码Ｂ
大庆油田杏北地区投入开发较早，先后经历了
笼统开采、分层开采，细分层系调整等阶段。杏北 开发区已进入特高含水期开发阶段，平面上剩余油
高度零散分布。要继续保持油田的较高产量，必须
认真研究油层的剩余油分布。由于剩余油分布受 地质、储层非均质性、隔夹层、动态规律等因素的影 响¨ ，因此必须系统分析剩余油分布影响因素，以
指导开发，并提高原油采收率。
１沉积微相分析
沉积微相是控制油水平面运动的主要因素，也 是控制剩余油平面分布的主要因素。河道运移的
向下侵蚀和叠加使得在不同时期形成极不规则的 砂体沉积类型，关系也很复杂。两个时期形成的河
道或者与低渗透薄砂岩层、与废弃河道的泥质充填 或者尖灭区域有关。这些位置和附近区域都是可
能富集剩余油的地带。
以Ｇ Ｉ ６＋７层为例，从沉积微相图（见图１）可 以看出：小层滨外坝砂体大面积连片分布覆盖整个
拟布水平井区，主体薄层砂和尖灭带零星分布，非 主体薄层砂没有分布；对ｘ３．Ｄ２．３２２井进行单井相 分析（见图２）可以看出：Ｇ Ｉ ６＋７层沉积粒度较粗，
一般为中、细砂岩，内部发育有落淤层，为细粒沉
积，以正韵律为主。小层大面积分布的滨外砂体的
石油天然气学报（江汉石油学院学报）２０１３年１月第３５卷第１期 Ｊｏｕｒｎａｌ ｏｆ Ｏｉｌ ａｎｄ Ｇａｓ Ｔｅｃｈｎｏｌｏｇｙ（Ｊ．ＪＰＩ）Ｊａｎ．２０１３ Ｖｏ１．３５ Ｎｏ．１
非均质砂岩油藏剩余油分布及
注采井网调整研究
——以克拉玛依油田四１区克下组油藏为例
张旺青 （中石油新疆油田分公司采油一厂，新疆克拉玛依８３４ｏｏｏ）
殷红，唐彬 （中石油新疆油田分公司采油二厂，新疆克拉玛依８３４０００）
张景 （中石油新疆油田分公司采油一厂车排子采油作业区，新疆克拉玛依８３４０００）
［摘要］在充分认识到油藏开发目前存在的问题的基础上，采用动态法、油藏数值模拟２种方法综合研究 剩余油的分布规律，明确了克拉玛依油田四１区克下组剩余油纵向上以主力油层为主、平面上沿断裂附 近分布。应用剩余油研究结果，有效地指导了油田挖潜工作，采用全面重建井网的方式进行注采井网调 整，投产实施新井平均单井产油４．１ｔ／ｄ，超过设计产能１．６ｔ／ｄ，反映生产效果好。这一结果表明在定量 研究剩余油分布的基础上，进行注采井网调整能够有效地改善油藏开发效果。 ［关键词］克拉玛依油田；非均质；砂岩油藏；剩余油分布；注采井网；井网调整 ［中图分类号］ＴＥ３２４ ［文献标志码］Ａ ［文章编号］１０００—９７５２（２０１３）ｏ１一ｏｌｌ３一Ｏ４
１油藏地质概况
克拉玛依油田四１区中三叠统克下组（Ｔ。ｋ ）为近东西向的南黑油山断裂 检４０断裂与近南北向
的检３９断裂、克乌断裂夹持形成北西向南东倾的单斜，经历了三角洲平原～三角洲前缘的过渡相演化 过程。其中以河道沉积微相为主要骨架砂体，总体表现为向湖盆强烈推进的辫状河三角洲沉积体系。沉
积物源主要来自北部，发育河道、席状砂等微相。平面上油砂体自北向南、向东、向西逐渐变薄；纵向
上各油砂体均有不同程度的发育，砂层厚度平均２８．６ｍ，油层厚度平均７．５ｍ。储层岩性主要为砾岩、 砂砾岩，岩石成分以石英为主，其次为变质岩和云母。沉积物颗粒为圆状和次圆状，粒径一般在０．４～
