电力电子技术的研究和应用

电力电子技术概述

电力电子技术是一门研究电力系统中电能的控制与转换的学科，它涉及到电力电子器件、电力电子电路、电力电子系统以及与之相关的控制策略和应用领域等方面。本文将概述电力电子技术的起源、应用领域、主要器件和电路拓扑结构，以及未来发展趋势。

一、电力电子技术的起源与发展

电力电子技术源于20世纪60年代的美国，当时希望能够利用电子器件来实现电力的调节、控制和转换。最早应用于变频调速装置、静态无功补偿装置、电能质量改善装置等，逐渐发展成为一个独立的技术领域。电力电子技术的发展也受益于电子器件的进步，如功率半导体器件的改进和智能控制技术的应用。

二、电力电子技术的应用领域

1. 变频调速技术：电力电子技术在工业生产中的一个重要应用领域就是变频调速技术。通过改变电机的输入电压和频率，可以实现对电机转速的精确控制。变频调速器广泛应用于印刷机械、纺织机械、化工设备等领域，提高了生产效率和节能效果。

2. 静态无功补偿技术：电力电子技术可以实现对电力系统中无功功率的补偿控制，提高电力系统的功率因数和稳定性。静态无功补偿装置主要应用于电力系统中的无功功率补偿和谐波抑制，有效改善了电能质量，降低了线损和电流谐波。 3. 新能源发电技术：电力电子技术在新能源领域的应用也日益广泛。光伏逆变器、风力发电控制器等电力电子装置将新能源转换为交流电能，并通过电网进行输送和利用。这种技术可以实现对新能源发电的有效控制和管理，推动了可再生能源的利用。

4. 电力系统调节和控制：电力电子技术在电力系统调节和控制中扮演着重要角色。通过电力电子器件和控制策略，可以实现对电力系统的电压、频率、质量等方面的调节和保护。这对于电力系统的稳定运行具有重要意义。

三、电力电子技术的主要器件和电路拓扑结构

1. 功率半导体器件：电力电子技术的基础是功率半导体器件，主要包括二极管、晶闸管、MOSFET、IGBT等。这些器件具有承受高压和高电流的特点，并能实现高效率的电能转换。

电力电子技术在电气工程中的应用

电力电子技术是现代电气工程领域非常重要的一个分支，它通过电子器件和电路将电能转换、控制和调节为各种形式的电能输出，被广泛应用于电力系统的稳定性、效率和可靠性提升。本文将就电力电子技术在电气工程中的应用进行介绍。

1. 变频调速技术

变频调速技术是电力电子技术在电气工程中最为常见的应用之一。通过变频器将交流电源转换为可变频率、可控制的交流电源，可以实现电机的无级调速。这种技术广泛应用于电梯、水泵、风机等需要调速的设备中，可以提高设备的效率和节能。

2. 柔性直流输电技术

柔性直流输电技术是一种新兴的输电方式，采用高压直流输电，通过可控硅元件和光伏阵列等装置，可以实现电能的稳定输送。这种技术在大规模风力、光伏发电等可再生能源的接入中具有重要意义，可以提高电力系统的灵活性和可靠性。

3. 电力质量改善技术

电力质量问题是电气工程中一直存在的难题，电力电子技术可以通过有源滤波器、静止无功发生器等设备，改善电力系统中的谐波、电压波动等问题，保障用电设备的正常运行和安全性。

4. 电力电子变换器技术

电力电子变换器技术是电气工程中的核心技术之一，它通过可控硅、IGBT等功率器件，实现电能的直流与交流之间的转换。电力电子变换器广泛应用于直流输电、换流站等领域，对电网的稳定性和可靠性起到了关键作用。

5. 电力电子补偿技术

电力电子补偿技术是为了改善电力系统中的功率因数问题而开发的技术，通过静止无功发生器、电容器组等装置，可以对系统中的无功功率进行补偿，提高系统的功率因数，减少电能的损耗。

以上便是电力电子技术在电气工程中的主要应用领域，它在电力系统的稳定性、效率和可靠性方面发挥着重要作用。

二、电力电子技术的发展趋势

随着科学技术的不断发展，电力电子技术也在不断创新和进步，未来的发展趋势主要有以下几个方面： 1. 高效绿色技术

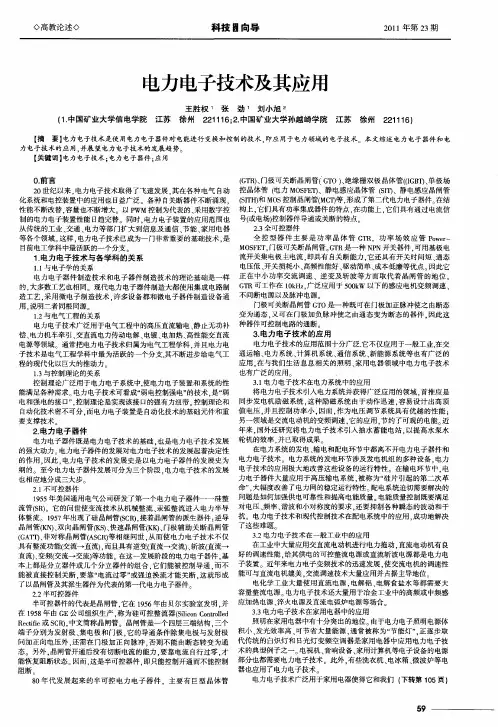

◇高教论述◇　科技圈向导　２０１１年第２３期　电力电子技术及其应用　王胜权，张劲，刘小旭２　（１．中国矿业大学信电学院江苏徐州２２１１１６；２．中国矿业大学孙越崎学院江苏徐州２２１１１６）　【摘要】电力电子技术是使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。本文综述电力电子器件和电　力电子技术的应用，并展望电力电子技术的发展趋势。　【关键词】电力电子技术；电力电子器件；应用　Ｏ．前言　２Ｏ世纪以来．电力电子技术取得了飞速发展．其在各种电气自动　化系统和电控装置中的应用也日益广泛。各种自关断器件不断涌现，　性能不断改替，容量也不断增大。以ＰＷＭ控制为代表的、采用数字控　制的电力电子装置性能日趋完替。同时．电力电子装置的应用范围也　从传统的工业、交通、电力等部门扩大到信息及通信、节能、家用电器　等各个领域。这样，电力电子技术已成为一门非常重要的基础技术，是　目前电工学科中最活跃的一个分支　１．电力电子技术与各学科的关系　１．１与电子学的关系　电力电子器件制造技术和电子器件制造技术的理论基础是一样　的，大多数工艺也相同。现代电力电子器件制造大都使用集成电路制　造工艺，采用微电子制造技术．许多设备都和微电子器件制造设备通　用，说明二者同根同源。　１．２与电气工程的关系　电力电子技术广泛用于电气工程中的高压直流输电、静止无功补　偿、电力机车牵引、交直流电力传动电解、电镀、电加热、高性能交直流　电源等领域。通常把电力电子技术归属为电气工程学科．并且电力电　子技术是电气工程学科中最为活跃的一个分支，其不断进步给电气工　程的现代化以巨大的推动力　１．３与控制理论的关系　控制理论广泛用于电力电子系统中。使电力电子装置和系统的性　能满足各种需求。电力电子技术可看成“弱电控制强电”的技术．是“弱　电和强电的接口”，控制理论是实现该接口的强有力纽带。控制理论和　自动化技术密不可分．而电力电子装置是自动化技术的基础元件和重　要支撑技术。　２．电力电子器件　电力电子器件既是电力电子技术的基础．也是电力电子技术发展　的强大动力。电力电子器件的发展对电力电子技术的发展起着决定性　的作用．因此．电力电子技术的发展史是以电力电子器件的发展史为　纲的。至今电力电子器件发展可分为三个阶段．电力电子技术的发展　也相应地分成三大步　２．１不可控器件　１９５５年美国通用电气公司研发了第一个电力电子器件一一硅整　流管（ｓＲ）。它的问世使变流技术从机械整流、汞弧整流进入电力半导　体整流。１９５７年出现了硅晶闸管（ｓｃ　Ｒ１，接着晶闸管的派生器件：逆导　晶闸管（ＫＮ）、双向晶闸管（Ｋｓ）、快速晶闸管　ＫＫ）、门极辅助关断晶闸管　（ＧＡＴＹ）、非对称晶闸管（ＡｓｃＲ）等相继问世，从而使电力电子技术不仅　具有整流功能（交流一直流），而且具有逆变（直流一交流）、斩波（直流一　直流）、变频（交流一交流）等功能。在这一发展阶段的电力电子器件，基　本上都是分立器件或几个分立器件的组合．它们能被控制导通．而不　能被直接控制关断．要靠“电流过零”或强迫换流才能关断．这就形成　了以晶闸管及其派生器件为代表的第一代电力电子器件　２．２半可控器件　半可控器件的代表是晶闸管．它在１９５６年由贝尔实验室发明．并　在１９５８年由ＧＥ公司组织生产．称为硅可控整流器（Ｓｉｌｉｃｏｎ　Ｃｏｎｔｒｏｌｌｅｄ　Ｒｅｅｔｉｆｉｅ或ｓｃ　Ｒ），中文简称晶闸管。晶闸管是一个四层三端结构．三个　端子分别为发射极、集电极和门极，它的导通条件除集电极与发射极　问加正向电压外，还需在门极加正向脉冲．否则不能由断态转变为通　态。另外，晶闸管开通后没有切断电流的能力．要靠电流自行过零．才　能恢复阻断状态。因而，这是半可控器件，即只能控制开通而不能控制　阻断。　８０年代发展起来的半可控电力电子器件．主要有巨型晶体管　（ＧＴＲ）、门极可关断晶闸管（ＧＴＯ）、绝缘栅双极晶体管（（ＩＧＢＴ）、单极场　控晶体管（电力ＭＯＳＦＥＴ）、静电感应晶体管（ｓＩＴ１、静电感应晶闸管　（ＳＩＴＨ）和ＭＯＳ控制晶闸管（ＭＣＴ）等．形成了第二代电力电子器件　在结　构上，它们具有功率集成器件的特点，在功能上．它们具有通过电流信　号ｆ或电场）控制器件导通或关断的特点　２．３全可控器件　全控型器件主要是功率晶体管ＧＴＲ．功率场效应管Ｐｏｗｅｒ—　ＭＯＳＦＥＴ，门极可关断晶闸管。ＧＴＲ是一种ＮＰＮ开关器件．可用基极电　流开关集电极主电流，即具有自关断能力．它还具有开关时间短、通态　电压低、开关损耗小、高频性能好、驱动简单、成本低廉等优点。因此它　正在中小功率交流调速、逆变及斩波等方面取代着晶闸管的地位。　ＧＴＲ可工作在１０ｋＨｚ，广泛应用于５００ｋＷ以下的感应电机变频调速、　不间断电源以及脉冲电源　门极可关断晶闸管ＧＴＯ是一种既可在门极加正脉冲使之由断态　变为通态．又可在门极加负脉冲使之由通态变为断态的器件．因此这　种器件可控制电路的通断　３．电力电子技术的应用　电力电子技术的应用范围十分广泛．它不仅应用于一般工业．在交　通运输、电力系统、计算机系统、通信系统、新能源系统等也有广泛的　应用，在与我们生活息息相关的照明、家用电器领域中电力电子技术　也有广泛的应用　３．１电力电子技术在电力系统中的应用　将电力电子技术引人电力系统并获得广泛应用的领域．首推应是　同步发电机励磁系统，这种励磁系统由于动作迅速．容易设计出高顶　值电压，并且控制功率小，因而，作为电压调节系统具有优越的性能：　另一领域是交流电动机的变频调速．它的应用，节约了可观的电能　近　年来，国外还研究将电力电子技术引入抽水蓄能电站．以提高水泵水　轮机的效率．并已取得成果　在电力系统的发电、输电和配电环节中都离不开电力电子器件和　电力电子技术。电力系统的发电环节涉及发电机组的多种设备．电力　电子技术的应用极大地改善这些设备的运行特性。在输电环节中．电　力电子器件大量应用于高压输电系统．被称为“硅片引起的第二次革　命”．大幅度改善了电力网的稳定运行特性　配电系统迫切需要解决的　问题是如何加强供电可靠性和提高电能质量　电能质量控制既要满足　对电压、频率、谐波和小对称度的要求，还要抑制各种瞬态的波动和干　扰。电力电子技术和现代控制技术在配电系统中的应用．成功地解决　了这些难题。　３．２电力电子技术在一般工业中的应用　在工业中大量应用交直流电动机进行电力拖动．直流电动机有良　好的调速性能．给其供电的可控整流电源或直流斩波电源都是电力电　子装置。近年来电力电子变频技术的迅速发展．使交流电机的调速性　能可与直流电机媲美。交流调速技术大量应用并占据主导地位　电化学工业大量使用直流电源．电解铝、电解食盐水等都需要大　容量整流电源　电力电子技术还大量用于冶金工业中的高频或中频感　应加热电源、淬火电源及直流电弧炉电源等场合　３－３电力电子技术在家用电器中的应用　照明在家用电器中有十分突出的地位。由于电力电子照明电源体　积小、发光效率高、可节省大量能源，通常被称为“节能灯”．正逐步取　代传统的白炽灯和日光灯变频空调器是家用电器中应用电力电子技　术的典型例子之一。电视机、音响设备、家用计算机等电子设备的电源　部分也都需要电力电子技术。此外，有些洗衣机、电冰箱、微波炉等电　器也应用了电力电子技术　电力电子技术广泛用于家用电器使得它和我们（下转第１Ｏ５页）

电力电子技术在电力系统中的应用及发展

首先，电力电子技术在电力系统中的应用非常广泛。电力电子技术包含了各种电力电子器件和电路，如开关电源、逆变器、整流器、变频器等。这些技术可以用于各种不同的应用，包括电力调节、变频调速、无停电切换、能量回馈等。电力电子技术在电力系统中的应用主要有以下几个方面：

1.电力调节：电力电子技术可以用来调节电力系统的电压和频率。例如，电力电子技术可以用于调节输电线路的电压，以保证电力系统的稳定性和可靠性。同时，它也可以用来调节电力系统的频率，以适应不同的负载条件。

2.变频调速：电力电子技术可以用于变频调速系统中，通过改变电机的供电频率来改变电机的转速。这可以使电机在不同负载要求下，具备良好的性能特性。变频调速系统广泛应用于工业、交通等领域。

3.无停电切换：电力电子技术可以实现无停电切换。例如，在配电系统中，当发生故障时，电力电子技术可以实现对备用电源的无停电切换，以保证供电的连续性和可靠性。

4.能量回馈：电力电子技术可以实现能量的回馈。例如，通过逆变器将太阳能等可再生能源转换为电能，然后回馈到电力系统中，减少对传统能源的依赖，提高能源利用效率。

除了以上应用，电力电子技术还可以用于电力系统的电力质量改善、电力系统的故障检测和故障定位等方面，为电力系统的稳定运行和安全性提供支持。 其次，电力电子技术在电力系统中的发展也非常迅速。随着科技的不断进步和应用需求的不断增加，电力电子技术得到了广泛的研究和应用。目前，电力电子技术正在向下列几个方向发展：

1.高效率：提高电力电子设备的工作效率是当前的重要发展方向。高效率的电力电子设备可以减少能量损失，提高能源利用效率。

2.高功率密度：提高电力电子设备的功率密度，使其在体积相同的情况下可以提供更大的功率输出。这对于应用于空间有限的场合非常有用。

3.高可靠性：提高电力电子设备的可靠性，使其能够在恶劣的工作环境下稳定运行。这对于电力系统的稳定性和可靠性非常重要。
