静压预应力管桩高应变

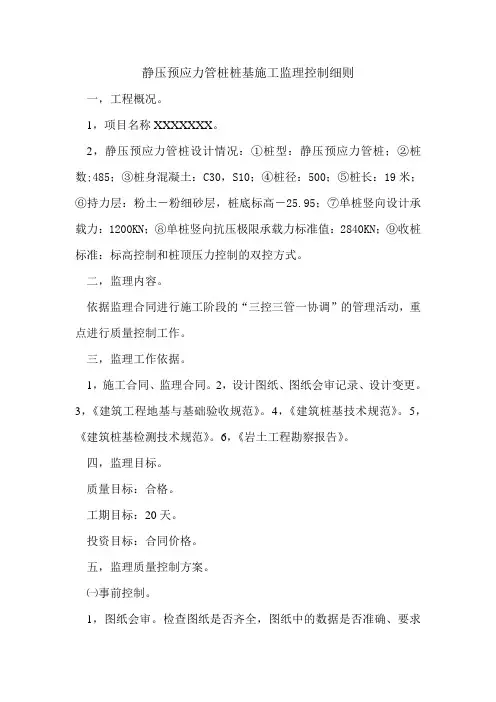

静压预应力管桩桩基施工监理控制细则

一，工程概况。

1，项目名称XXXXXXX。

2，静压预应力管桩设计情况：①桩型：静压预应力管桩；②桩数;485；③桩身混凝土：C30，S10；④桩径：500；⑤桩长：19米；⑥持力层：粉土－粉细砂层，桩底标高－25.95；⑦单桩竖向设计承载力：1200KN；⑧单桩竖向抗压极限承载力标准值：2840KN；⑨收桩标准：标高控制和桩顶压力控制的双控方式。

二，监理内容。

依据监理合同进行施工阶段的“三控三管一协调”的管理活动，重点进行质量控制工作。

三，监理工作依据。

1，施工合同、监理合同。2，设计图纸、图纸会审记录、设计变更。3，《建筑工程地基与基础验收规范》。4，《建筑桩基技术规范》。5，《建筑桩基检测技术规范》。6，《岩土工程勘察报告》。

四，监理目标。

质量目标：合格。

工期目标：20天。

投资目标：合同价格。

五，监理质量控制方案。

㈠事前控制。

1，图纸会审。检查图纸是否齐全，图纸中的数据是否准确、要求

是否明确；桩位、高程、桩的检测是否明确；土建挖槽是否与桩基工程相互影响等。将以上内容形成会审纪要。

2，审查施工组织设计。主要是审查施工方案、质量保障和进度计划等方面是否具有针对性、是否符合设计与规范的要求。经审查合格后组织实施，否则要求施工方重新编制。

3，管桩施工前施工队伍应向监理单位提交如下材料：施工企业营业执照、资质证书、技术人员资格证书、特殊人员上岗证书、项目部管理人员名单、施工现场质量管理检查制度、静压桩机出厂合格证、经纬仪和水准仪校验证书、桩机压力表校验证书。

管桩进场施工方应向监理方提交如下资料：生产厂家执照和资质证书、管桩合格证、管桩混凝土配合比、管桩水泥、钢筋、砂石原材料检测报告、出厂试验报告单、进场验收记录、焊条合格证。

4，测量复测。施工前，施工单位测量完成后，监理机构安排监理工程师对高程基准点进行复核（允许误差：±5），对轴线进行复核（允许误差：±10），桩位进行复核（允许误差：±5），对自然地面标高进行复核确认。以上测量记录由施工单位整理，要求正确、完整、真实；整理完毕后经监理工程师签认。

预应力管桩静压桩记录表

预应力管桩静压桩施工是一项重要的基础工程施工技术，而静压桩记录表则是对施工过程进行详细记录的重要文件。它不仅能够反映施工的实际情况，还为后续的工程验收、质量评估以及可能的问题追溯提供了关键依据。

一、静压桩记录表的基本信息

静压桩记录表通常包含工程名称、施工单位、桩的规格型号、施工日期、桩号等基本信息。这些信息能够明确施工的具体背景和对象，确保记录的准确性和可追溯性。

例如，在“工程名称”栏中，应详细填写工程的全称，如“＿____住宅小区建设项目”；“施工单位”栏则填写具体负责静压桩施工的单位名称，如“＿____建筑工程有限公司”；“桩的规格型号”要准确写明管桩的直径、长度、壁厚等参数，如“PHC-500AB-100，L=15m”；“施工日期”精确到年月日，如“20XX 年 X 月 X 日”；“桩号”按照施工顺序依次编号，如“1、2、3……”

二、施工场地条件

记录施工场地的地形地貌、地下水位、土质情况等信息也是十分必要的。这有助于分析施工过程中可能遇到的问题及其原因。 比如，如果施工场地地势较低，地下水位较高，可能会增加施工难度，导致桩身下沉速度较慢或出现桩身倾斜等问题。对于土质情况，若是遇到软弱土层，可能需要采取特殊的施工措施来保证桩的稳定性。

三、静压桩设备

静压桩施工所使用的设备型号、性能参数等也应在记录表中有所体现。常见的静压桩设备有液压式静压桩机等。

要记录设备的最大压桩力、压桩速度等关键参数。例如，“液压式静压桩机型号：＿____，最大压桩力：＿____kN，压桩速度：＿____m/min”。同时，还需记录设备的运行状况，是否正常、有无故障等。

四、桩的吊运与堆放

在静压桩施工前，桩的吊运和堆放环节也需要进行记录。包括吊运设备的使用情况、吊运过程中的保护措施，以及桩的堆放场地、堆放方式等。

吊运时，要注意防止桩身受损。堆放场地应平整坚实，堆放方式要符合规范要求，通常采用分层堆放，且层数不宜过多，以防止桩身变形。

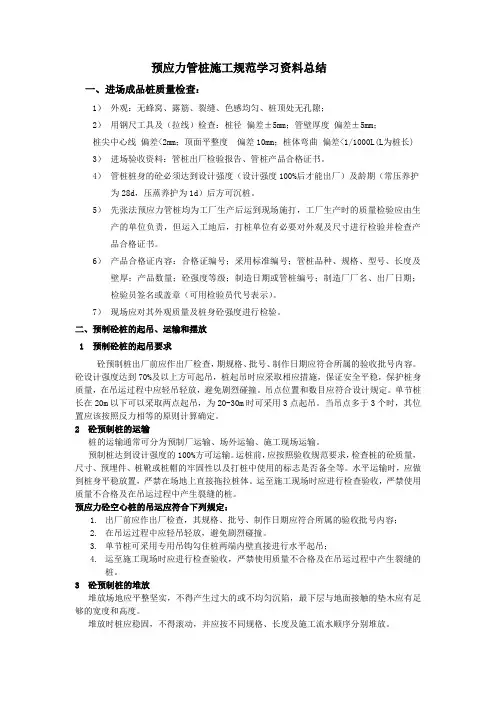

预应力管桩施工规范学习资料总结

一、进场成品桩质量检查：

1） 外观：无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙；

2） 用钢尺工具及（拉线）检查：桩径 偏差±5mm；管壁厚度 偏差±5mm；

桩尖中心线 偏差<2mm；顶面平整度 偏差10mm；桩体弯曲 偏差<1/1000L(L为桩长)

3） 进场验收资料：管桩出厂检验报告、管桩产品合格证书。

4） 管桩桩身的砼必须达到设计强度（设计强度100%后才能出厂）及龄期（常压养护为28d，压蒸养护为1d）后方可沉桩。

5） 先张法预应力管桩均为工厂生产后运到现场施打，工厂生产时的质量检验应由生产的单位负责，但运入工地后，打桩单位有必要对外观及尺寸进行检验并检查产品合格证书。

6） 产品合格证内容：合格证编号；采用标准编号；管桩品种、规格、型号、长度及壁厚；产品数量；砼强度等级；制造日期或管桩编号；制造厂厂名、出厂日期；检验员签名或盖章（可用检验员代号表示）。

7） 现场应对其外观质量及桩身砼强度进行检验。

二、预制砼桩的起吊、运输和摆放

1 预制砼桩的起吊要求

砼预制桩出厂前应作出厂检查，期规格、批号、制作日期应符合所属的验收批号内容。砼设计强度达到70%及以上方可起吊，桩起吊时应采取相应措施，保证安全平稳，保护桩身质量，在吊运过程中应轻吊轻放，避免剧烈碰撞。吊点位置和数目应符合设计规定。单节桩长在20m以下可以采取两点起吊，为20-30m时可采用3点起吊。当吊点多于3个时，其位置应该按照反力相等的原则计算确定。

2 砼预制桩的运输

桩的运输通常可分为预制厂运输、场外运输、施工现场运输。

预制桩达到设计强度的100%方可运输。运桩前，应按照验收规范要求，检查桩的砼质量，尺寸、预埋件、桩靴或桩帽的牢固性以及打桩中使用的标志是否备全等。水平运输时，应做到桩身平稳放置，严禁在场地上直接拖拉桩体。运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。

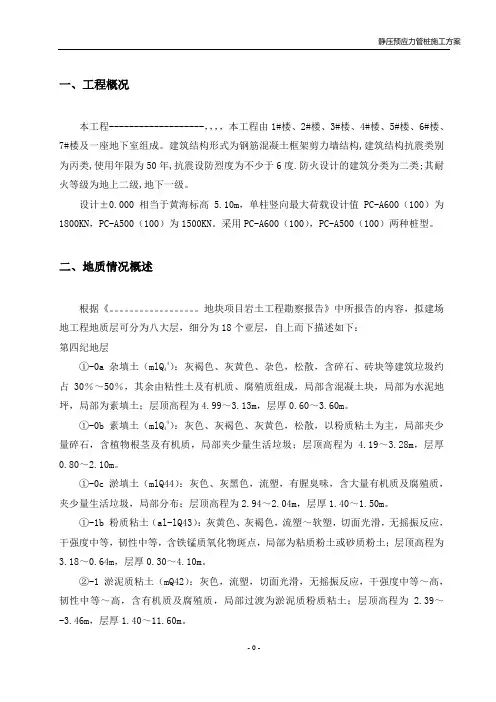

静压预应力管桩施工方案

- 0 -

一、工程概况

本工程-------------------，，，，本工程由1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼及一座地下室组成。建筑结构形式为钢筋混凝土框架剪力墙结构,建筑结构抗震类别为丙类,使用年限为50年,抗震设防烈度为不少于6度.防火设计的建筑分类为二类;其耐火等级为地上二级,地下一级。

设计±0.000相当于黄海标高5.10m，单柱竖向最大荷载设计值PC-A600（100）为1800KN，PC-A500（100）为1500KN。采用PC-A600（100），PC-A500（100）两种桩型。

二、地质情况概述

根据《。。。。。。。。。。。。。。。。。。地块项目岩土工程勘察报告》中所报告的内容，拟建场地工程地质层可分为八大层，细分为18个亚层，自上而下描述如下：

第四纪地层

①-0a 杂填土（mlQ44）：灰褐色、灰黄色、杂色，松散，含碎石、砖块等建筑垃圾约占30％～50％，其余由粘性土及有机质、腐殖质组成，局部含混凝土块，局部为水泥地坪，局部为素填土；层顶高程为4.99～3.13m，层厚0.60～3.60m。

①-0b 素填土（mlQ44）：灰色、灰褐色、灰黄色，松散，以粉质粘土为主，局部夹少量碎石，含植物根茎及有机质，局部夹少量生活垃圾；层顶高程为4.19～3.28m，层厚0.80～2.10m。

①-0c 淤填土（mlQ44）：灰色、灰黑色，流塑，有腥臭味，含大量有机质及腐殖质，夹少量生活垃圾，局部分布；层顶高程为2.94～2.04m，层厚1.40～1.50m。

①-1b 粉质粘土（al-lQ43）：灰黄色、灰褐色，流塑～软塑，切面光滑，无摇振反应，干强度中等，韧性中等，含铁锰质氧化物斑点，局部为粘质粉土或砂质粉土；层顶高程为3.18～0.64m，层厚0.30～4.10m。

②-1 淤泥质粘土（mQ42）：灰色，流塑，切面光滑，无摇振反应，干强度中等～高，韧性中等～高，含有机质及腐殖质，局部过渡为淤泥质粉质粘土；层顶高程为2.39～-3.46m，层厚1.40～11.60m。 静压预应力管桩施工方案
