螺纹尺寸标注方法

.

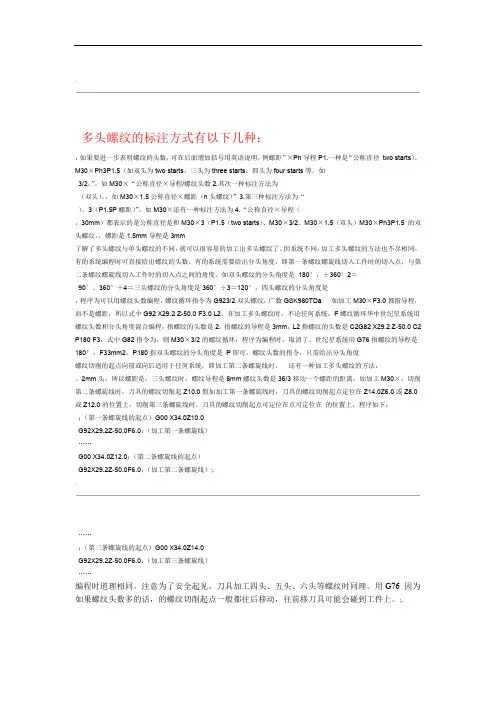

多头螺纹的标注方式有以下几种：

，如果要进一步表明螺纹的头数，可在后面增加括号用英语说明，例螺距”×Ph导程P1.一种是“公称直径 two starts）。M30×Ph3P1.5（如双头为two starts，三头为three starts，四头为four starts等。如

3/2。”。如M30ד公称直径×导程/螺纹头数2.其次一种标注方法为

（双头）。，如M30×1.5公称直径×螺距（n头螺纹）”3.第三种标注方法为“

）。3（P1.5P螺距）”，如M30×还有一种标注方法为4.“公称直径×导程（

，30mm）都表示的是公称直径是和M30×3（P1.5（two starts）、M30×3/2、M30×1.5（双头）M30×Ph3P1.5 的双头螺纹。，螺距是1.5mm导程是3mm

了解了多头螺纹与单头螺纹的不同，就可以很容易的加工出多头螺纹了。因系统不同，加工多头螺纹的方法也不尽相同，有的系统编程时可直接给出螺纹的头数。有的系统需要给出分头角度，即第一条螺纹螺旋线切入工件时的切入点，与第二条螺纹螺旋线切入工件时的切入点之间的角度。如双头螺纹的分头角度是 180°，÷360°2＝

90°。360°÷4＝三头螺纹的分头角度是360°÷3＝120°，四头螺纹的分头角度是

，程序为可以用螺纹头数编程，螺纹循环指令为G923/2双头螺纹，广数GSK980TDa 如加工M30×F3.0都指导程，而不是螺距，所以式中G92 X29.2 Z-50.0 F3.0 L2，在加工多头螺纹时，不论任何系统，F螺纹循环华中世纪星系统用螺纹头数和分头角度混合编程，指螺纹的头数是2。指螺纹的导程是3mm，L2指螺纹的头数是C2G82 X29.2 Z-50.0 C2

P180 F3，式中G82指令为，则M30×3/2的螺纹循环：程序为编程时，取消了。世纪星系统用G76指螺纹的导程是180°，F33mm2，P180指双头螺纹的分头角度是 P即可。螺纹头数的指令，只需给出分头角度

螺纹的表示法和标注

螺纹若按真实投影作图， 比较麻烦。为了简化作图， 国家标准《机械制图》GB/T4459.1-1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

(一)螺纹的表示法1、外螺纹的表示法（图9—8)

图9—8 外螺纹的表示法

（1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。画图时小径尺寸可近似地取dl≈0。85d。

(2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法（即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。

(3）在垂直于螺纹轴线的投影面的视图(即投影为圆的视图）中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出.

2．内螺纹的表示法(图9—9、图9—10)

图9—9 内螺纹的表示法

（1）内螺纹不论其牙型如何，在剖视图中,螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。螺纹终止线用粗实线表示。剖面线应画到表示牙顶圆投影的粗实线为止.

(2）在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。

（3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。

（4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。

3、内、外螺纹连接的表示法（图9-11）内、外螺纹连接，一般用剖视图表示。此时,它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。按规定，当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。

双头螺纹标注方法

双头螺纹是一种常用的连接机构，它通过螺纹的旋转配合来实现连接和固定的功能。为了确保双头螺纹的正确装配和使用，需要对其进行正确的标注。

双头螺纹的标注主要包括尺寸标注和符号标注两个方面。

1.尺寸标注：

双头螺纹的尺寸标注是指标注螺纹直径、高度、螺距等参数，以确保螺纹的尺寸满足设计要求。

1.1 螺距标注：螺距是指两个相邻螺纹间的轴向距离，一般用"P"来表示，如P1.5表示螺纹每一圈前进1.5mm。螺距的标注通常在图纸右上方标注，以表示螺纹的类型和螺距数值。

1.2 直径标注：双头螺纹的直径标注通常在图纸左上方或右下方标注，使用大写字母"D"表示，如D10表示螺纹直径为10mm。

1.3 高度标注：螺纹露出在外的长度称为螺纹高度，通常使用"H"来表示，标注在尺寸之间，如M10×1.5-6H表示螺纹高度为6mm。

2.符号标注：

双头螺纹的符号标注主要包括螺纹型号、材料、表面处理等信息，以确保双头螺纹的材料和表面处理符合要求。

2.1螺纹型号：螺纹标准和型号是指双头螺纹所符合的标准规范和型号，通常在尺寸标注的上方标注，使用数字和字母来表示，如M10×1.5表示螺纹符合ISO标准的M10×1.5型号。 2.2材料标注：双头螺纹的材料标注指明螺纹的材质，通常在图纸左上方标注，使用大写字母和数字来表示，如A2-70表示螺纹材料为不锈钢（A2系列），强度等级为70。

2.3表面处理标注：双头螺纹连接部位需要经过表面处理来提高其抗腐蚀性和摩擦特性，表面处理标注通常在图纸右上方标注，使用特定的符号来表示，如"C"表示电镀处理，"D"表示镀锌处理等。

总结：双头螺纹的标注需要准确地表示螺纹的尺寸和符号信息，以确保其装配和使用符合设计要求。尺寸标注主要包括螺距、直径和高度的标注，而符号标注主要包括螺纹型号、材料和表面处理的标注。这样可以确保双头螺纹的正确装配和使用，提高连接的可靠性和密封性。

第一章 国标螺纹的一般知识

一. 螺纹的分类

1. 螺纹分内螺纹和外螺纹两种；

2. 按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹；

3. 按线数分单头螺纹和多头螺纹；

4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；

5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等

二. 米制普通螺纹

1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；

2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；

2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；

3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：

表1 常用米制普通粗牙螺纹的直径/螺距

公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径

M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7

M6 1 4.9 5 5.9 M27 3 23.8 24 26.7
