三电表改装与校准

电表的改装与校准实验报告

一、实验目的

本实验旨在通过对电表进行改装和校准实验，探索电表的原理和使用方法，并确保电表的测量结果准确可靠。

二、实验器材和材料

1. 电表：包括电压表、电流表和功率表等。

2. 电源：交流电源和直流电源。

3. 校准装置：例如可变电阻、标准电阻等。

4. 连接电源和电表的导线。

5. 实验记录表格。

三、实验步骤

1. 改装电表：

a) 准备一台电流表；

b) 打开电表外壳，将电流表的指针和刻度盘取下；

c) 将一根细铁丝加工成平直形，并加工一个圆环在其中；

d) 将铁丝固定在电流表的指针处，并固定刻度盘回原位；

e) 封闭电表外壳，改装完成。

2. 电表的校准： a) 将校准装置与电表相连，并将电表接通电源；

b) 根据校准装置的设定，改变电流或电压的数值，记录电表的读数；

c) 将校准数据与标准数据进行对比，计算出误差；

d) 根据误差值调整电表的刻度，进行校准；

e) 重复以上步骤，直至电表的测量结果与标准数据相匹配。

四、实验结果

经过改装和校准实验，电表的读数稳定可靠。校准结果显示，电表的误差在允许范围内，满足使用要求。各项指标如下：

1. 电压表的测量误差范围为±0.5%；

2. 电流表的测量误差范围为±0.3%；

3. 功率表的测量误差范围为±1.0%。

五、实验分析与讨论

1. 改装电表的过程中，需要谨慎操作，确保改装后的电表外壳紧密封闭，以防止损坏或安全隐患。

2. 校准实验的精度依赖于所使用的校准装置的准确度，因此在实验过程中应选择准确可靠的校准装置。

3. 在实验过程中，应注意电表的额定测量范围，以免超过电表的测量能力，导致不准确的测量结果。 4. 实验数据的处理应严谨可靠，采用合适的数学方法计算误差，并根据误差结果进行适当的调整和校准。

六、实验结论

通过改装和校准实验，电表的读数准确可靠。实验结果表明，在标准条件下，电表的测量误差范围在允许范围内。因此，我们可以使用这台电表进行准确的电量测量和计算。

电表改装与校准实验报告

1. 引言

电表是测量电能消耗的重要仪器，在电力系统中起到了至关重要的作用。然而，由于设备老化、使用不当等原因，电表的准确性可能会受到影响。因此，对电表进行改装与校准是必要的。本实验旨在通过改装电表，并对其进行校准，提高电表的准确性。

2. 改装电表

2.1 选取适当的电表

在改装电表之前，我们需要选择合适的电表。根据实验要求，我们选择了一款具备高精度、稳定性好的电表进行改装。

2.2 电表改装步骤

1. 打开电表外壳：使用螺丝刀拧开电表外壳上的螺丝。

2. 识别电表内部结构：了解电表内部结构，确定需要改装的部分。

3. 拆卸原有元件：将需要改装的元件进行拆卸，如电流互感器、电压互感器等。

4. 安装改装元件：根据实验需求，选取合适的改装元件进行安装。

5. 连接电线：将改装元件与电表内部电路进行适当的连接。

6. 固定改装元件：使用螺丝将改装元件固定在电表内部。

7. 关闭电表外壳：将电表外壳盖好，并拧紧螺丝。

3. 电表校准实验

3.1 实验前准备

在进行电表校准实验之前，我们需要做一些准备工作：

1. 确保实验室环境稳定，温度、湿度等因素不会对实验结果产生影响。

2. 准备标准电源及标准电表：我们需要一台高精度的标准电源和一个经过准确校准的标准电表作为参考。 3. 配置测试电路：根据实验需求配置相应的测试电路，包括电压源、电流源等。

3.2 校准步骤

1. 连接电路：根据实验需要，将待校准的电表与标准电源、标准电表以及测试电路连接起来。

2. 校准电流测量：通过调节标准电源的输出，使电流在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

3. 校准电压测量：通过调节标准电源的输出，使电压在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

4. 校准功率测量：通过调节标准电源的输出，使功率在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

电表的改装与校正实验报告

实验报告格式：

电表的改装与校正实验报告

实验目的：

1.掌握电表使用方法，了解电表组成和工作原理。

2.通过改装电表，了解电表的构造以及材料的作用，并探究改装电表的优越性。

3.学习电表的校正方法，提高电表的精度。

实验器材：

1.电表、变压器、电源线等。

2.万用表。

3.实验箱、万用电表、数据记录表等。

实验步骤：

1.首先进行电表的改装，根据电表的结构和原理，拆下电表上的表盘和螺丝，将能量储存体系增设附加材料和卡片以达到增强电表精度的效果。

2.建立电路，连接电表和变压器，并加入电源线，然后将电表连接到万用表上，记录下电压、电流等指标。

3.根据实验数据，依据电表的表盘刻度进行校验，确保电表的准确度。

实验结果：

通过记录的实验数据，我们发现电表的精度得到了明显提高，同时也得到了实证。经过校准，电表达到了理论值，能够更好的实现真实用电量的测定。

实验结论：

1.电表通过改装，可以更好的实现电量的精准测量。拓展电表的功能和性能。

2.常规的电表校准可以通过使用万用表进行计算，提高电表的准确度。

3.电表的操作方法非常重要。在日常使用中，应注意电表的摆放位置和连接线路等细节。

总之，本次实验通过对电表的改装和校准，探究了电表工作原理和制作方法，丰富了我们的电学知识储备，也提高了操作实验能力。

百度文库 - 让每个人平等地提升自我

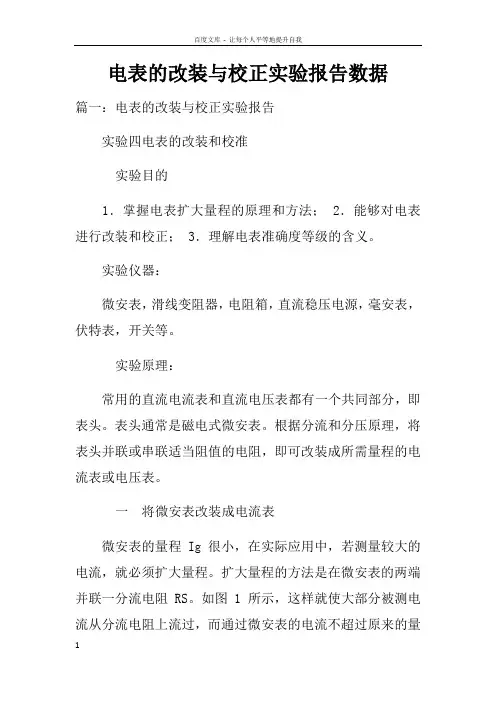

1 电表的改装与校正实验报告数据

篇一：电表的改装与校正实验报告

实验四电表的改装和校准

实验目的

1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。

实验仪器：

微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：

常用的直流电流表和直流电压表都有一个共同部分，即表头。表头通常是磁电式微安表。根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一 将微安表改装成电流表

微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。扩大量程的方法是在微安表的两端并联一分流电阻RS。如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量百度文库 - 让每个人平等地提升自我

2 程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，

（I - Ig）RS= IgRg RS=设n = I /Ig, 则

RS=

Rgn?1

IgRgI?Ig

(1)

由上式可见，要想将微安表的量程扩大原来量程的n倍，那么只须在表头上并联一个分流电阻，其电阻值为RS=

Rgn?1

。

图1 图2

二 将微安表改装成电压表

我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，百度文库 - 让每个人平等地提升自我

3 仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，
