硬度值对照表HB,HRC,HV,HS

格式：docx
大小：24.41 KB
文档页数：5

硬度值对照表:

布氏硬度

HB 洛氏硬度

HRC 维氏硬度

布氏硬度

HB 洛氏硬度

HRC 维氏硬度

68.0 940 415 44.5 440

67.5 920 401 43.1 425

67.0 900 388 41.8 410

767 66.4 880 375 40.4 396

757 65.9 860 363 39.1 383

745 65.3 840 352 37.9 372

733 64.7 920 341 36.6 360

722 64.0 900 331 35.5 350

710 63.3 780 321 34.3 339

698 62.5 760 311 33.1 328

684 61.8 740 302 32.1 319

682 61.7 737 293 30.9 309

670 61.0 720 285 29.9 301

656 60.1 700

277 28.8 292

653 60.0 697 269 27.6 284

647 59.7 690

262 26.6 276

638 59.2 680 255 25.4 269

630 58.8 670 248 24.2 261

627 58.7 667 241 22.8 253

620 58.3 660

235 21.7 247

601 57.3 640

229 20.5 241

578 56.0 615

223

234

55.6 607

217

228

555 54.7 591

212

222

54.0 579

207

218

534 53.5 569

201

212

52.5 553

197

207

514 52.1 547

192

202

51.6 539

187

296

51.1 530

183

192

495 51.0 528

179

188

50.3 516

174

183

477 49.6 508

170

178

48.8 495

167

175

461 48.5 491

163

171

47.2 474

156

163

444 47.1 472

149

156 429 45.7 455

143

150

国家标准硬度 HRC/HB/HL/HV/HS转换表

点击次数：6183发布时间：2009-7-6

国家标准硬度转换表：副本

HLD HRC HRB HV HB[1] HB[2] HSD HLD HRC HRB HV HB[1] HB[2] HSD

300 83 596 33.9 322 314 315 46.3

302 84 598 34.2 325 316 318 P 46.6

304 85 600 34.5 328 319 320 46.9

306 85 602 34.8 330 322 323 47.2

308 86 604 35.1 333 324 325 47.5

310 87

606 35.4 336 327 328 47.8

312 87 (608 35.7 338 330 331 48.2

314 88 610 35.9 341 332 333 48.5

316 89 :612 36.2 344 335 336 P 48.8

J 318 90 614 36.5 346 338 339 49.1

320 90

1 616 36.8 349 340 341 49.4

322 91

618 37.1 352 343 344 49.7

324 92

:620 37.4 355 346 346 [50.1J

326 93

622 37.6 357 349 349 r 50.4

328 94 624 37.9 360 351 352 50.7

330

626 38.2

363 354 355 51

332 95

:628 38.5 366 357 357 r 51.3

334

630 38.7

369 360 360 51.7

336

97 1 632 39

372 363 363 52

338

634 39.3

375 366 366 52.3

340

:636 39.6

377 369 369 [52.6

342

100

638 39.8

380 371 371 [52.9

344

101

640 40.1

383 374 374 53.3

346

101

642 40.4

386 377 377 53.6

348

102

644 40.7

389 380 380 53.9

350

59.6 103

646 40.9

392 383 383 54.2

352

60.3 104

648 41.2

395 386 386 54.6

354

61 105

650 41.5

398 389 389 54.9

356

61.7 106

:652 41.7

401 392 392 r 55.2

358

62.4 107

654 42

404 395 395 55.6

360

63.1 108

656 42.3

407 398 398 55.8

362

63.8 109

658 42.6

411 401 401 56.2

364

64.5 110

660 42.8

414 404 404 [56.5

366

65.1 111

662 43.1

417 407 407 56.9

368

65.8 112

664 43.4

420 410 410 57.2 370 66.4 114 666 43.6 423 413 413 57.5

372 67 115 668 43.9 426 417 417 57.9

374 67.7 116 670 44.1 429 420 420 P 376 68.3 117 (672 44.4 433 423 423 58.5

378 68.9 118 674 44.7 436 426 426 58.9

380 69.5 119 676 44.9 439 429 429 59.2

382 70.1 120 678 45.2 442 432 432 59.5

384 70.6 121 (680 45.5 446 435 435 59.9

386 71.2 123 682 45.7 449 439 439 60.2

388 71.8 124 684 46 452 442 442 60.5

390 72.3 125

:686 46.2 456 445 445 P 392 72.9 126 688 46.5 459 448 448 61.2

394

73.4 127 1 690 46.8

463 451 451 61.6

396

74 129

692 47

466 455 455 61.9

398 74.5 130

:694 47.3 469 458 458 [62.2]

400 75 131 P 696 47.5 473 461 461 [62.6

402 75.5 133 144 698 47.8 476 465 465 62.9

404

76 134

145

700 48

480 468 468 63.3

406

76.5 135

147

:702 48.3

483 471 471 [63.6

408

77 136 P

704 48.6

487 474 474 「64

1 410

77.5 138

150 1 706 48.8

491 478 478 64.3

412

78 139

152

708 49.1

494 481 481 64.6

414

78.4 141

153

710 49.3

498 485 485 65

416

78.9 142 P

:712 49.6

501 488 488 [65.3

418

79.3 143

156

714 49.8

505 491 491 65.7

420

79.8 145 140 157

716 50.1

509 495 495 66

422

80.2 146 141 159

718 50.3

513 498 498 66.4

424

80.7 148 143 P

:720 50.6

516 502 502 [66.7

426

81.1 149 144 P162 (722 50.8

520 505 505 〕67.1「 428

81.5 151 145 163

724 51.1

524 508 508 67.4

430

81.9 152 147 165

726 51.3

528 512 512 67.8

432

82.4 154 148 166

728 51.6

532 515 515 68.2

434

82.8 155 150 P

730 51.8

535 519 519 [68.5

436

83.2 157 151 1 (732 52.1

539 522 522 P68.9

438

83.6 158 153 171

734 52.3

543 526 526 69.2

440

84 160 154 172

736 52.6

547 529 529 69.6

442

84.4 161 156 174

738 52.8

551 533 533 69.9

444

84.8 163 157 175

740 53.1

555 536 536 70.3

446

85.1 164 159 176

742 53.3

559 540 540 70.7

448

85.5 166 160 178

744 53.6

563 543 543 71

450

85.9 168 162 179

746 53.8

568 547 547 71.4

452

86.3 169 164 181

748 54.1

572 551 551 71.8

454

86.6 171 165 182

750 54.3

576 554 554 72.1

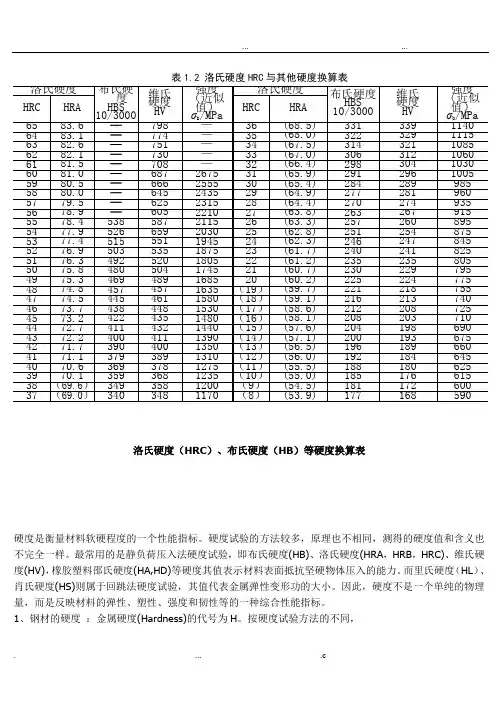

洛氏硬度HRC与其他硬度换算表

...

. ... .c 表1.2 洛氏硬度HRC与其他硬度换算表

洛氏硬度布氏硬度 HBS 10/3000 维氏硬度 HV 强度（近似值） σb/MPa 洛氏硬度布氏硬度 HBS 10/3000 维氏硬度 HV 强度（近似值） σb/MPa HRC HRA HRC HRA 65 83.6 — 798 — 36 (68.5) 331 339 1140 64 83.1 — 774 — 35 (68.0) 322 329 1115 63 82.6 — 751 — 34 (67.5) 314 321 1085 62 82.1 — 730 — 33 (67.0) 306 312 1060 61 81.5 — 708 — 32 (66.4) 298 304 1030 60 81.0 — 687 2675 31 (65.9) 291 296 1005 59 80.5 — 666 2555 30 (65.4) 284 289 985 58 80.0 — 645 2435 29 (64.9) 277 281 960 57 79.5 — 625 2315 28 (64.4) 270 274 935 56 78.9 — 605 2210 27 (63.8) 263 267 915 55 78.4 538 587 2115 26 (63.3) 257 260 895 54 77.9 526 659 2030 25 (62.8) 251 254 875 53 77.4 515 551 1945 24 (62.3) 246 247 845 52 76.9 503 535 1875 23 (61.7) 240 241 825 51 76.3 492 520 1805 22 (61.2) 235 235 805 50 75.8 480 504 1745 21 (60.7) 230 229 795 49 75.3 469 489 1685 20 (60.2) 225 224 775 48 74.8 457 457 1635 （19） (59.7) 221 218 755 47 74.5 445 461 1580 （18） (59.1) 216 213 740 46 73.7 438 448 1530 （17） (58.6) 212 208 725 45 73.2 422 435 1480 （16） (58.1) 208 203 710 44 72.7 411 432 1440 （15） (57.6) 204 198 690 43 72.2 400 411 1390 （14） (57.1) 200 193 675 42 71.7 390 400 1350 （13） (56.5) 196 189 660 41 71.1 379 389 1310 （12） (56.0) 192 184 645 40 70.6 369 378 1275 （11） (55.5) 188 180 625 39 70.1 359 368 1235 （10） (55.0) 185 176 615 38 （69.6） 349 358 1200 （9） (54.5) 181 172 600 37 （69.0） 340 348 1170 （8） (53.9) 177 168 590

洛氏硬度HRC布氏硬度HB等硬度对照区别和换算

洛氏硬度（HRC）、布氏硬度（HB）等硬度参照区别与换算

硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值与含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度与韧性等的一种综合性能指标。

抗拉强度

N/mm2 维氏硬度

HV 布氏硬度

HB 洛氏硬度

HRC

250 80 76.0 -

270 85 80.7 -

285 90 85.2 -

305 95 90.2 -

320 100 95.0 -

335 105 99.8 -

350 110 105 -

370 115 109 -

380 120 114 -

400 125 119 -

415 130 124 -

430 135 128 -

450 140 133 -

465 145 138 -

480 150 143 -

490 155 147 -

510 160 152 -

530 165 156 -

545 170 162 -

560 175 166 -

575 180 171 -

595 185 176 -

610 190 181 -

625 195 185 -

640 200 190 - 660 205 195 -

硬度HRC

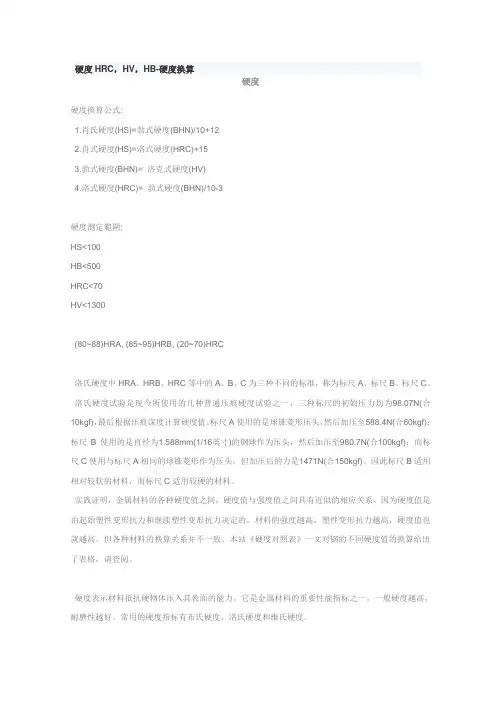

硬度HRC，HV，HB-硬度换算

硬度

硬度換算公式:

1.肖氏硬度(HS)=勃式硬度(BHN)/10+12

2.肖式硬度(HS)=洛式硬度(HRC)+15

3.勃式硬度(BHN)= 洛克式硬度(HV)

4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3

硬度測定範圍:

HS<100

HB<500

HRC<70

HV<1300

(80~88)HRA, (85~95)HRB, (20~70)HRC

洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。

硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB)

以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)

材料硬度单位对照区别和换算

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算

硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，

●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”

下载提示

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

硬度值对照表HB,HRC,HV,HS

合集下载

洛氏硬度HRC与其他硬度换算表

洛氏硬度HRC布氏硬度HB等硬度对照区别和换算

硬度HRC

材料硬度单位对照区别和换算

文档推荐

最新文档
