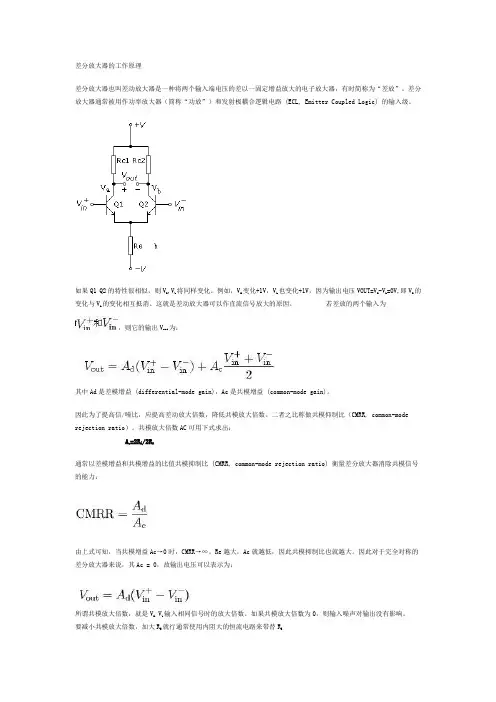

差分放大器的工作原理

差分放大器也叫差动放大器是一种将两个输入端电压的差以一固定增益放大的电子放大器，有时简称为“差放”。差分放大器通常被用作功率放大器（简称“功放”）和发射极耦合逻辑电路 (ECL, Emitter Coupled Logic) 的输入级。

如果Q1 Q2的特性很相似，则Va,Vb将同样变化。例如，Va变化+1V，Vb也变化+1V，因为输出电压VOUT=Va-Vb=0V,即Va的变化与Vb的变化相互抵消。这就是差动放大器可以作直流信号放大的原因。 若差放的两个输入为，则它的输出Vout为：

其中Ad是差模增益 (differential-mode gain)，Ac是共模增益 (common-mode gain)。

因此为了提高信/噪比，应提高差动放大倍数，降低共模放大倍数。二者之比称做共模仰制比（CMRR, common-mode

rejection ratio）。共模放大倍数AC可用下式求出：

Ac=2Rl/2Re

通常以差模增益和共模增益的比值共模抑制比 (CMRR, common-mode rejection ratio) 衡量差分放大器消除共模信号的能力：

由上式可知，当共模增益Ac→0时，CMRR→∞。Re越大，Ac就越低，因此共模抑制比也就越大。因此对于完全对称的差分放大器来说，其Ac = 0，故输出电压可以表示为：

所谓共模放大倍数，就是Va，Vb输入相同信号时的放大倍数。如果共模放大倍数为0，则输入噪声对输出没有影响。

要减小共模放大倍数，加大RE就行通常使用内阻大的恒流电路来带替RE 差分放大器是普通的单端输入放大器的一种推广，只要将差放的一个输入端接地，即可得到单端输入的放大器。很多系统在差分放大器的一个输入端输入反馈信号，另一个输入端输入反馈信号，从而实现负反馈。常用于电机或者伺服电机控制，稳压电源，测量仪器以及信号放大。在离散电子学中，实现差分放大器的一个常用手段是差动放大，见于多数运算放大器集成电路中的差分电路。

马波斯气动量仪气电转换放大器

灵敏度及零位调整操作说明书

一、概略

各部图示：

放大器

电源

a. 灵敏度调节钮（倍率调节钮）。 d. 放大器进气口。

b. 零位调节钮。 e. 排气口。

c. 放大器出气口（至气测头）。 f. 电源指示灯。 g. 电源开关。

二、测量前准备

1. 按要求准备好马波斯工作的电源和气源。（供气压力0.15～0.2Mpa,供气压力恒定，气源干燥无水、无油）

2. 将“灵敏度调节钮”、“零位调节钮”右旋到底（全部关闭）。

三、确认当前测量事件对于放大器灵敏度和零位所需要调节的方向，方法如下:

1．样件或标准环选用的原则：

1.1 要避免样件圆度及锥度不良对测量所造成的误差。

1.2 要尽量按照工艺控制上下限的范围选用样件。

2. 准备好二个已经标定好实际尺寸的产品样件或标准环，按标定值计算出它

们的绝对值差如 D1 = V1max-V1min；

3. 将两个样件分别放入气动测头，按触摸屏显示值计算出它们的绝对值差如

D2 = V2max-V2min；

4. 调整方向的确定：如D1 > D2,则“灵敏度调节钮”和“零位调节钮”都要

统一向右调节； 如D1 < D2,则“灵敏度调节钮”和“零位调节钮”都要向左调节。

四、内径测量调整举例说明：

1. 假定两个产品样件标定值分别为 V1max = -1μm；V2max = -10μm；

则 D1 = V1max-V1min = -1-(-10=9μm；

那么 D = D1/2 = 9/2 = 4.5μm；

2. 将气动测头放入大尺寸样件，调节“灵敏度调节钮”直至触摸屏显示值 = D =

4.5μm；

3. 将气动测头放入小尺寸样件，调节“零位调节钮”直至触摸屏显示值 = -D = -4.5μm；

4. 再将气动测头放入大尺寸样件，调节“灵敏度调节钮”直至触摸屏显示值 =

D = 4.5μm；

5. 再将气动测头放入小尺寸样件，调节“零位调节钮”直至触摸屏显示值 = -D =

苏州爱德蒙得精密测量设备有限公司

气动量仪由来、测量原理及其应用

气动测量技术就是通过空气流量和压力来测量工件尺寸的技术。为了实现精密测量，气动量仪利用了这样一个物理原理：流量和压力都与间隙的大小成比例关系，同时压力和流量相互之间成反比例关系。

调压后的空气流通过调节阀——针阀、或镶有红宝石阻尼孔的调节阀等，——然后到达喷嘴处，如果喷嘴孔是对着大气时，最大流量通过喷嘴孔，此时在调节阀同喷嘴之间存在一个最小压力，我们称之为“背压”。

当我们使一障碍物从远至近靠近喷嘴孔时，喷出的空气流量就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全挡住后，流量将为零，背压值将同调压阀的

出口压力值相等。在这个例子里，空气流量从最大变到最小，背压则与之相反，从最小到最大。

这个变化过程可以从流量—间隙、压力—间隙的曲线图中看出，除了压力和流量的初始和饱和阶段，这两条线段的其它部分都是直线，正是这种线形关系，奠定了气动量仪的测量基础。

这就是说，当流量增大或减小时，我们可以准确测量喷嘴孔与障碍物之间的间隙的变化，也就是测头到被测零件表面的间隙的变化，同样的，背压增大表明了测头喷嘴与工件间间隙值。

气动量仪发展简史

从第一台气动量仪诞生到现在已经有六十多年。世界历史上的第一台气动量仪，是第二次世界大战后，由法国的汽化器公司为了测量他们的汽化器喷射口而制造的，它是一台背压型气动量仪。

这种气动量仪由一个简单空气调节系统与一个灌满水带有刻度的管子（指示器）联接组成。当时的设计采用了那个时代最简单的调压阀，前一个调节阀将空气流的压力调节到一个适当的值，然后空气流经过一个三通的“T”型管，“T”型管的竖直部分开口并且被浸在水中，多余的空气就通过这个通道变成气泡回到大气中。第二个调节阀用于零位调节，而通过其后与水箱底部相通的压力示管的水面高度，操作人员就可以读出气动测头与第二个调节阀之间的背压变化，测量出工件表面到测头喷嘴之间的距离。

增加信号幅度或功率的装置，它是自动化技术工具中处理信号的重要元件。放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。对于线性放大器，输出就是输入信号的复现和增强。对于非线性放大器，输出则与输入信号成一定函数关系。放大器按所处理信号物理量分为机械放大器、机电

放大器

放大器、电子放大器、液动放大器和气动放大器等，其中用得最广泛的是电子放大器。随着射流技术（见射流元件）的推广，液动或气动放大器的应用也逐渐增多。电子放大器又按所用有源器件分为真空管放大器、晶体管放大器、固体放大器和磁放大器，其中又以晶体管放大器应用最广。在自动化仪表中晶体管放大器常用于信号的电压放大和电流放大，主要形式有单端放大和推挽放大。此外，还常用于阻抗匹配、隔离、电流-电压转换、电荷-电压转换（如电荷放大器）以及利用放大器实现输出与输入之间的一定函数关系（如运算放大器）。

编辑本段放大器的作用

1、能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。用在通讯、广播、雷达、电视、自动控制等各种装置中。

原理: 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在 “低频电子线路”课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于 180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。
