环氧修补砂浆执行标准

环氧砂浆施工技术措施

一、 环氧砂浆、环氧基液的施工工艺及流程

（1）施工程序：按设计要求凿槽一基面清理一刷基液一涂抹环氧砂浆（或环氧混凝土）一反复压抹一养护一质量鉴定。

（2）工艺要求：

1）清理基面松动砂石，冲洗干净，并使基面表面干燥。

2）均匀涂刷薄层基液（厚度约0.2mm），刷后待其发粘再涂抹砂浆；

3）分层涂抹砂浆，每层厚5~10mm，压抹密实；

4）施工与养护温度控制在20℃左右为宜。冬季施工时，需搭设暖棚，以保持温度稳定；

5）根据实际情况，该部位修补的养护时间不少于7d；涂抹后24h内严禁浸水；

二、 配合比

经实验室试验确定：

1、配合比（重量比）

材 料 环氧树脂E-44 聚酰胺树脂65# 邻苯二甲酸二丁脂 丙酮 乙二胺 填料（砂：水泥=3：1）

环氧基液 100 40 15 8 5 ——

环氧砂浆 100 40 15 5 5 700

备 注 粘接剂 增韧剂 增塑剂 稀释剂 固化剂 ——

2、每次拌量（g）

材 料 环氧树脂E-44 聚酰胺树脂65# 邻苯二甲酸二丁脂 丙酮 乙二胺 填料（砂：水泥=3：1）

环氧基液 2000 800 300 160 100 ——

环氧砂浆 2000 800 300 100 100 14000

三、施工方法

1、准备工作：用洁净的中砂，并加热至105℃左右，炒干水分，排出气体；然后和湘潭普通325#水泥以重量比3：1充分拌和均匀，装袋备用。

2、配制方法及技术要求：

①环氧树脂应隔水加热至40℃左右，使其具有一定的流动性。 ②环氧砂浆、环氧基液的配制按以下顺序加料（环氧每次加量不得超过2kg）：环氧树脂＋聚酰胺树脂→加邻苯二甲酸二丁脂→加丙酮→加乙二胺→加填料。

③物料边拌和边加入，待全部加完后再充分拌和3min，并采取从内到外的螺旋搅拌法缓慢搅拌，避免产生过多的气泡。

3、施工程序

①涂抹顺序：丙酮→丙酮干燥后（约5min）涂环氧基液，厚度不超过1mm→30min后涂抹环氧砂浆，并压紧压实，不断拍打砂浆表面，直到泛出光亮的胶液为止。

rg类的环氧彩砂执行标准

环氧彩砂是一种常用的地坪材料，具有耐磨、防滑、美观等特点，被广泛应用于各种场所，如工厂、商场、医院、学校等。为了确保环氧彩砂的质量和施工效果，制定了一系列的执行标准。下面将介绍rg类环氧彩砂的执行标准。

一、材料要求

1. 环氧树脂：采用优质的环氧树脂作为主要原料，具有良好的附着力和耐磨性。

2. 彩砂：采用优质的彩砂，颜色鲜艳、均匀，并且具有一定的耐磨性。

3. 助剂：使用环氧树脂专用的助剂，确保施工过程中的流动性和固化效果。

二、施工要求

1. 基层处理：环氧彩砂施工前，需要对基层进行处理，确保基层平整、无油污、无灰尘等。

2. 涂布环氧底漆：在基层处理后，涂布一层环氧底漆，提高环氧彩砂与基层的附着力。

3. 彩砂撒布：在涂布环氧底漆干燥后，将彩砂均匀地撒布在涂层上，确保颜色均匀、厚度一致。 4. 环氧封面层：在彩砂撒布后，涂布一层环氧封面层，使彩砂与环氧树脂充分结合，并提高地坪的耐磨性。

5. 抛光处理：在环氧封面层完全固化后，对地坪进行抛光处理，提高地坪的光亮度和平整度。

三、质量要求

1. 外观质量：环氧彩砂施工后，表面应平整、无明显凹凸不平、无麻点、无起泡等缺陷。

2. 耐磨性：经过一定的使用寿命后，环氧彩砂应具有较好的耐磨性，不易出现掉色、剥落等现象。

3. 抗滑性：环氧彩砂施工后，地面应具有一定的防滑性能，以确保行人和车辆的安全。

4. 耐化学品性：环氧彩砂应具有一定的耐酸碱、耐腐蚀性能，以适应不同场所的使用需求。

四、验收标准

1. 施工完成后，由专业人员进行验收。验收标准包括外观质量、耐磨性、抗滑性等方面。

2. 验收合格后，出具相应的质量合格证明，并进行档案保存。

五、施工注意事项 1. 施工环境温度应在5℃-35℃之间，湿度不超过85%。

2. 施工前应对施工区域进行清洁处理，确保无灰尘和杂物。

3. 施工过程中应注意保护现场设备和周边环境，避免污染和损坏。

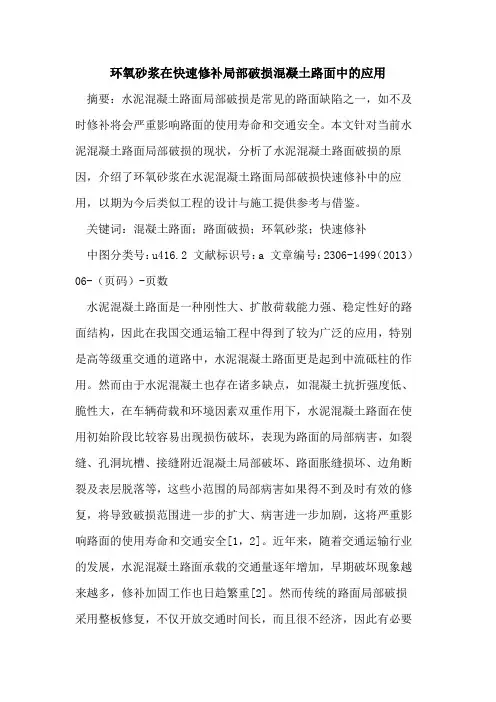

环氧砂浆在快速修补局部破损混凝土路面中的应用

摘要：水泥混凝土路面局部破损是常见的路面缺陷之一，如不及时修补将会严重影响路面的使用寿命和交通安全。本文针对当前水泥混凝土路面局部破损的现状，分析了水泥混凝土路面破损的原因，介绍了环氧砂浆在水泥混凝土路面局部破损快速修补中的应用，以期为今后类似工程的设计与施工提供参考与借鉴。

关键词：混凝土路面；路面破损；环氧砂浆；快速修补

中图分类号：u416.2 文献标识号：a 文章编号：2306-1499（2013）06-（页码）-页数

水泥混凝土路面是一种刚性大、扩散荷载能力强、稳定性好的路面结构，因此在我国交通运输工程中得到了较为广泛的应用，特别是高等级重交通的道路中，水泥混凝土路面更是起到中流砥柱的作用。然而由于水泥混凝土也存在诸多缺点，如混凝土抗折强度低、脆性大，在车辆荷载和环境因素双重作用下，水泥混凝土路面在使用初始阶段比较容易出现损伤破坏，表现为路面的局部病害，如裂缝、孔洞坑槽、接缝附近混凝土局部破坏、路面胀缝损坏、边角断裂及表层脱落等，这些小范围的局部病害如果得不到及时有效的修复，将导致破损范围进一步的扩大、病害进一步加剧，这将严重影响路面的使用寿命和交通安全[1，2]。近年来，随着交通运输行业的发展，水泥混凝土路面承载的交通量逐年增加，早期破坏现象越来越多，修补加固工作也日趋繁重[2]。然而传统的路面局部破损采用整板修复，不仅开放交通时间长，而且很不经济，因此有必要研究开发专用于路面局部破损的快速修补材料。在进行水泥混凝土路面修补时，选择恰当的修补材料，是保证水泥混凝土路面修补质量的关键技术之一，环氧砂浆作为水泥混凝土路面的主要修补材料，封闭交通时间短，具有很好的发展前景[3]。因此研究环氧砂浆在混凝土路面局部破损快速修复中的应用具有重要意义。

1.水泥混凝土路面破损原因分析

水泥混凝土路面常见的损坏包括裂缝、路面胀缝损坏、接缝附近混凝土局部破坏、孔洞坑槽、板边缘和角隅的损坏、板面磨损、表层脱落和错台等几种。水泥混凝土路面损坏的原因比较复杂，主要有混凝土自身因素和受外界影响两方面因素[4]。混凝土自身因素主要有设计、施工和养护等方面的缺陷。外界影响主要是混凝土常处于自然环境中，受外界气温变化和雨雪水浸融及冻融破坏作用，又受车轮磨损、重荷载的重复破坏作用等，这些都是混凝土路面产生破损的主要原因和关键因素。混凝土路面发生破坏将会严重影响并降低路面结构承载能力和道路的通行能力，因此一旦发现混凝土路面发生破坏，应及时查找原因，并采取科学有效的对策，对破损路面进行修补。否则在病害存在的情况下，环境因素和车辆荷载的持续作用将会使路面使用性能进一步降低，路面承载能力将持续减弱，引起整个路面结构的加速破坏。另外，混凝土路面发生破坏后道路铺筑材料路用性能加速降低，使得养护工作越来越困难，养护费用越来越高。

第 1 页 环氧砂浆施工技术措施

一、 环氧砂浆、环氧基液的施工工艺及流程

（1）施工程序：按设计要求凿槽一基面清理一刷基液一涂抹环氧砂浆（或环氧混凝土）一反复压抹一养护一质量鉴定。

（2）工艺要求：

1）清理基面松动砂石，冲洗干净，并使基面表面干燥。

2）均匀涂刷薄层基液（厚度约0.2mm），刷后待其发粘再涂抹砂浆；

3）分层涂抹砂浆，每层厚5~10mm，压抹密实；

4）施工与养护温度控制在20℃左右为宜。冬季施工时，需搭设暖棚，以保持温度稳定；

5）根据实际情况，该部位修补的养护时间不少于7d；涂抹后24h内严禁浸水；

二、 配合比

经实验室试验确定：

1、配合比（重量比）

材

料 环氧树脂E-44 聚酰胺树脂65# 邻苯二甲酸二丁脂 丙酮 乙二胺 填料（砂：水泥=3：1）

环氧基液 100 40 15 8 5 —— 第 2 页 环氧砂浆 100 40 15 5 5 700

备

注 粘接剂 增韧剂 增塑剂 稀释剂 固化剂 ——

2、每次拌量（g）

材

料 环氧树脂E-44 聚酰胺树脂65# 邻苯二甲酸二丁脂 丙酮 乙二胺 填料（砂：水泥=3：1）

环氧基液 2000 800 300 160 100 ——

环氧砂浆 2000 800 300 100 100 14000

三、施工方法

1、准备工作：用洁净的中砂，并加热至105℃左右，炒干水分，排出气体；然后与湘潭普通325#水泥以重量比3：1充分拌与均匀，装袋备用。

2、配制方法及技术要求：

①环氧树脂应隔水加热至40℃左右，使其具有一定的流动性。

②环氧砂浆、环氧基液的配制按以下顺序加料（环氧每次加量不得超过2kg）：环氧树脂＋聚酰胺树脂→加邻苯二甲酸二丁脂→加丙酮→加乙二胺→加填料。

③物料边拌与边加入，待全部加完后再充分拌与3min，并采取从内到外的螺旋搅拌法缓慢搅拌，避免产生第 3 页 过多的气泡。

3、施工程序

①涂抹顺序：丙酮→丙酮干燥后（约5min）涂环氧基液，厚度不超过1mm→30min后涂抹环氧砂浆，并压紧压实，不断拍打砂浆表面，直到泛出光亮的胶液为止。
