铝格栅吊顶施工方案

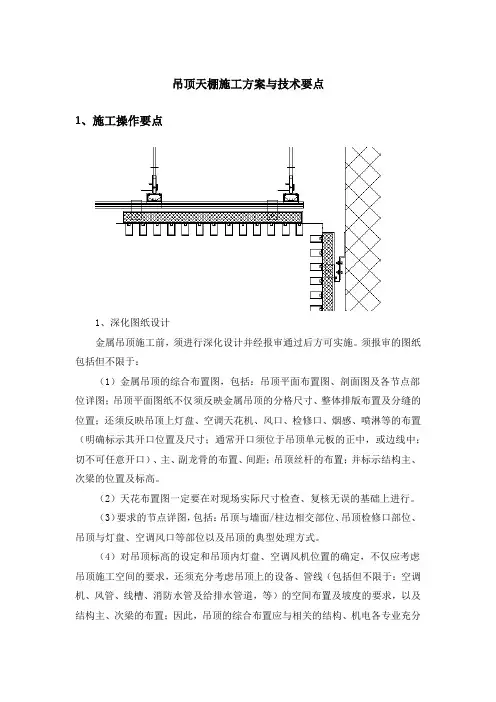

吊顶天棚施工方案与技术要点

1、施工操作要点

1、深化图纸设计

金属吊顶施工前，须进行深化设计并经报审通过后方可实施。须报审的图纸包括但不限于：

（1）金属吊顶的综合布置图，包括：吊顶平面布置图、剖面图及各节点部位详图；吊顶平面图纸不仅须反映金属吊顶的分格尺寸、整体排版布置及分缝的位置；还须反映吊顶上灯盘、空调天花机、风口、检修口、烟感、喷淋等的布置（明确标示其开口位置及尺寸；通常开口须位于吊顶单元板的正中，或边线中；切不可任意开口）、主、副龙骨的布置、间距；吊顶丝杆的布置；并标示结构主、次梁的位置及标高。

（2）天花布置图一定要在对现场实际尺寸检查、复核无误的基础上进行。

（3）要求的节点详图，包括：吊顶与墙面/柱边相交部位、吊顶检修口部位、吊顶与灯盘、空调风口等部位以及吊顶的典型处理方式。

（4）对吊顶标高的设定和吊顶内灯盘、空调风机位置的确定，不仅应考虑吊顶施工空间的要求，还须充分考虑吊顶上的设备、管线（包括但不限于：空调机、风管、线槽、消防水管及给排水管道，等）的空间布置及坡度的要求，以及结构主、次梁的布置；因此，吊顶的综合布置应与相关的结构、机电各专业充分协调后确定。

（5）提供的图纸及详图，须清晰标明：拟使用材料的材质、各不同材料的界面、具体的做法要求、各详细标注尺寸、标注位置；以及绘图比例（具体见所附深化图样）。

2、吊点：吊点位置离墙不大于300mm，一般按每平方米一个，吊杆采用D8镀锌内膨胀杆。

3、龙骨安装：将主龙骨用吊挂件连接下吊杆，拧紧螺丝卡牢，主龙骨接长用接插件连接。

4、主龙骨按照大样图的位置和方向安装完毕进行调平，可用木方将主龙骨卡住临时固定，在主龙骨下面拉线打平，拧动吊杆螺栓使主龙骨升降，并考虑顶棚起拱高度不大于空间短向跨度的3／1000。主龙骨的间距≤1200mm，离墙第一根主龙骨距离不超过300mm，排到最后距离如超过300mm，应增加一根。

5、次龙骨按照节点图的位置和方向安装完毕进行调平，次龙骨安装应平整，无弯棱凸鼓现象，避免天花板在挠曲应力状态下固定，次龙骨的间距应配合铝格栅模块的尺寸，间距为600mm。

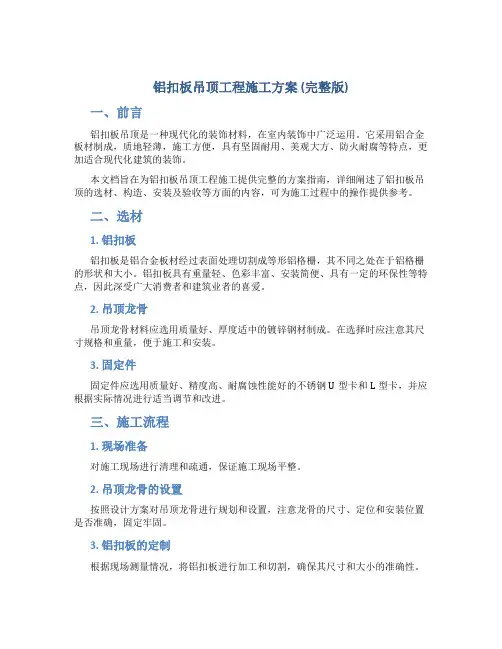

铝扣板吊顶工程施工方案 (完整版)

一、前言

铝扣板吊顶是一种现代化的装饰材料，在室内装饰中广泛运用。它采用铝合金板材制成，质地轻薄，施工方便，具有坚固耐用、美观大方、防火耐腐等特点，更加适合现代化建筑的装饰。

本文档旨在为铝扣板吊顶工程施工提供完整的方案指南，详细阐述了铝扣板吊顶的选材、构造、安装及验收等方面的内容，可为施工过程中的操作提供参考。

二、选材

1. 铝扣板

铝扣板是铝合金板材经过表面处理切割成等形铝格栅，其不同之处在于铝格栅的形状和大小。铝扣板具有重量轻、色彩丰富、安装简便、具有一定的环保性等特点，因此深受广大消费者和建筑业者的喜爱。

2. 吊顶龙骨

吊顶龙骨材料应选用质量好、厚度适中的镀锌钢材制成。在选择时应注意其尺寸规格和重量，便于施工和安装。

3. 固定件

固定件应选用质量好、精度高、耐腐蚀性能好的不锈钢U型卡和L型卡，并应根据实际情况进行适当调节和改进。

三、施工流程

1. 现场准备

对施工现场进行清理和疏通，保证施工现场平整。

2. 吊顶龙骨的设置

按照设计方案对吊顶龙骨进行规划和设置，注意龙骨的尺寸、定位和安装位置是否准确，固定牢固。

3. 铝扣板的定制

根据现场测量情况，将铝扣板进行加工和切割，确保其尺寸和大小的准确性。 4. 铝扣板的安装

按照设计方案，将铝扣板放置于安装位置，用不锈钢U型卡和L型卡将其固定在龙骨上，对齐校正，确保其平整和美观。

5. 收尾工作

检查铝扣板吊顶的安装质量，调整和改进不足之处，进行验收并收尾清理现场，检查和存档相关工程记录，完成施工任务。

四、安全注意事项

1. 施工现场必须设置明显的警示标志，确保工人和施工人员安全。

2. 完成吊顶龙骨的安装后，进行定位和调整，确保其稳定牢固，防止其发生倒塌和移位等安全隐患。

3. 在施工过程中应注意用电安全和防止火灾的措施，及时发现和及时处理Any异常情况。

五、验收标准

1. 吊顶高度应符合设计方案要求，且应符合质量标准，表面无明显质量缺陷。

铝扣板吊顶施工方案

铝扣板吊顶施工方案

一、施工前的准备工作：

1. 检查施工现场，确保吊顶安装的基层平整、牢固。

2. 确定吊顶安装的高度和吊顶格栅的数量。

3. 准备好所需的施工工具和材料，如电钻、尺子、铝扣板、吊顶格栅等。

二、施工步骤：

1. 安装吊顶格栅：根据吊顶格栅的规格和尺寸，先测量出所需的长度和数量，然后用电钻将吊顶格栅安装在吊顶基层上。格栅之间的间距要保持均匀，可使用尺子进行测量。

2. 安装铝扣板：根据格栅确定的尺寸，用尺子将铝扣板切割成所需的长度和宽度。然后将铝扣板按照一定的间隔和顺序插入到吊顶格栅中。插入时要确保铝扣板与格栅之间的连接紧密，不得有松动。

3. 处理接缝：在吊顶铝扣板的接缝处，可用铝扣板专用的连接件将接缝处连接起来，确保整个吊顶的结构稳固。连接件一般是安装在铝扣板的背面，通过螺丝连接在一起。

4. 对吊顶进行调整和修整：在吊顶安装完成后，进行最后的调整和修整。检查吊顶是否平整、美观，若有不符合要求的地方，可进行调整和修正。

5. 完工验收：吊顶施工完成后，进行完工验收。检查吊顶的质量和外观是否符合设计要求，是否稳固牢固，是否存在安全隐患。若没有问题，则验收合格，可正式交付使用。

三、安全措施：

1. 在进行铝扣板吊顶施工时，施工人员要穿戴好防护装备，如安全帽、工作鞋、手套等，确保施工过程中的人身安全。

2. 施工现场要进行合理的防护措施，如设置警示标识、设立安全警戒线等，防止施工现场发生意外事故。

3. 施工人员要注意施工操作规范，严禁违反操作规程，确保施工质量和人身安全。

总结：

铝扣板吊顶是一种常见的吊顶装饰方式，它能够提供美观大气的装饰效果，并且施工相对简单。在进行铝扣板吊顶施工时，需要进行施工前的准备工作，然后按照一定的步骤进行施工。施工过程中要注意安全措施，确保施工质量和人身安全。最后，对吊顶进行验收，确保吊顶质量和外观符合要求。

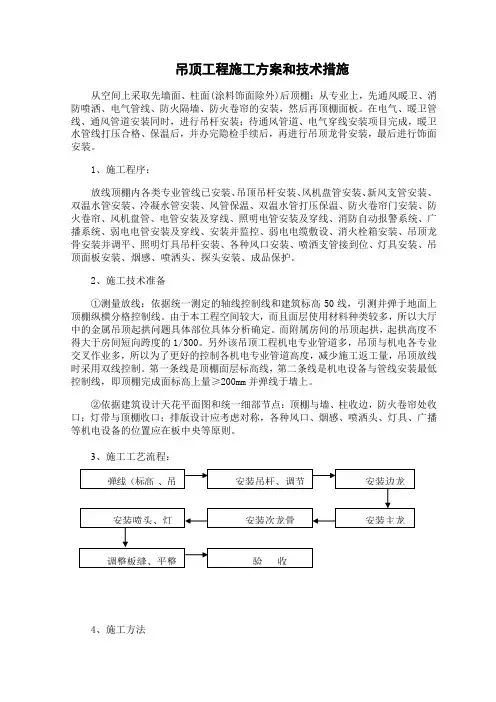

吊顶工程施工方案和技术措施

从空间上采取先墙面、柱面(涂料饰面除外)后顶棚：从专业上，先通风暖卫、消防喷洒、电气管线、防火隔墙、防火卷帘的安装，然后再顶棚面板。在电气、暖卫管线、通风管道安装同时，进行吊杆安装；待通风管道、电气穿线安装项目完成，暖卫水管线打压合格、保温后，并办完隐检手续后，再进行吊顶龙骨安装，最后进行饰面安装。

1、施工程序：

放线顶棚内各类专业管线已安装、吊顶吊杆安装、风机盘管安装、新风支管安装、双温水管安装、冷凝水管安装、风管保温、双温水管打压保温、防火卷帘门安装、防火卷帘、风机盘管、电管安装及穿线、照明电管安装及穿线、消防自动报警系统、广播系统、弱电电管安装及穿线、安装并监控、弱电电缆敷设、消火栓箱安装、吊顶龙骨安装并调平、照明灯具吊杆安装、各种风口安装、喷洒支管接到位、灯具安装、吊顶面板安装、烟感、喷洒头、探头安装、成品保护。

2、施工技术准备

①测量放线：依据统一测定的轴线控制线和建筑标高50线，引测并弹于地面上顶棚纵横分格控制线。由于本工程空间较大，而且面层使用材料种类较多，所以大厅中的金属吊顶起拱问题具体部位具体分析确定。而附属房间的吊顶起拱，起拱高度不得大于房间短向跨度的1/300。另外该吊顶工程机电专业管道多，吊顶与机电各专业交叉作业多，所以为了更好的控制各机电专业管道高度，减少施工返工量，吊顶放线时采用双线控制。第一条线是顶棚面层标高线，第二条线是机电设备与管线安装最低控制线，即顶棚完成面标高上量≥200mm并弹线于墙上。

②依据建筑设计天花平面图和统一细部节点：顶棚与墙、柱收边，防火卷帘处收口；灯带与顶棚收口；排版设计应考虑对称，各种风口、烟感、喷洒头、灯具、广播等机电设备的位置应在板中央等原则。

3、施工工艺流程：

4、施工方法 弹线（标高 、吊安装吊杆、调节安装边龙安装主龙安装次龙骨 安装喷头、灯调整板缝、平整验 收

①铝合金方板顶棚：

a放线：根据室内标高线和吊顶主控制线。在墙面及柱子上弹好吊顶标高线(指双层控制线)：边龙骨线(吊顶标高线)；顶棚内各种管道最低标高控制线；不同标高的分界位置线，在顶板上弹出龙骨布置线。
