9—3 滚动轴承轴系结构设计
滚动 轴承轴系的结构设计，主要是解决轴承在机器中的固定、调整、预紧、配合、装拆、润滑与密封等问题。
一、支承部分的刚度和同轴度
轴承在载荷的作用下应具有一定的旋转精度和寿命，这就要求轴承以及与轴承相配的轴、轴承座或箱体都应具有足够的刚度。一般外壳及轴承座孔壁均应有足够的厚度，壁板上的轴承座的悬臂应尽可能地缩短，并用加强筋来增强支承部位的刚度 ( 图 9 － 12) 。如果外壳是用轻合金或非金属制成的，安装轴承处应采用钢或铸铁制的套杯 ( 图 9 － 13) 。
对于一根轴上两个支承的座孔，必须尽可能地保持同心，以免轴承内外圈间产生过大的偏斜。最好的办法是采用整体结构的外壳，并把安装轴承的两个孔一次镗出。如在一根轴上装有不同尺寸的轴承时，外壳上的轴承孔仍应一次镗出，这时可利用衬筒来安装尺寸较小的轴承。当两个轴承孔分在两个外壳上时，则应把两个外壳组合在一起进行镗孔。
图 9—12 用加强筋 增强轴承座孔刚度
图 9—13 利用 套杯安装轴承
二、滚动轴承的轴向固定
滚动轴承的轴向固定，包括轴承外圈与机座的固定和轴承内圈与轴的固定。对这两种固定的要求取决于轴系 ( 轴、轴上零件、轴承与机座的组合 ) 的使用和布置情况。一方面，轴和轴承相对于机座应有确定的位置，以保证轴上零件能正常地传递力和运动；另一方面，由于工作中轴和机座的温度不相等 ( 通常轴的温度高于机座的温度 ) ，而温差可能产生较大的温度应力。为保证轴系中不致产生过大的温度应力，应在适当的部位设置足够大的间隙，使轴可以自由伸缩。常见的滚动轴承的轴向固定形式有如下几种。
1 . 两端固定支承
如图 9 － 14 所示，轴两端的轴承各限制轴在一个方向的轴向移动，合起来就限制轴的双向移动。为补偿轴的受热伸长，轴承盖与外圈端面之间应留有 0.25 ～
Harbin Institute of Technology
设计说明书

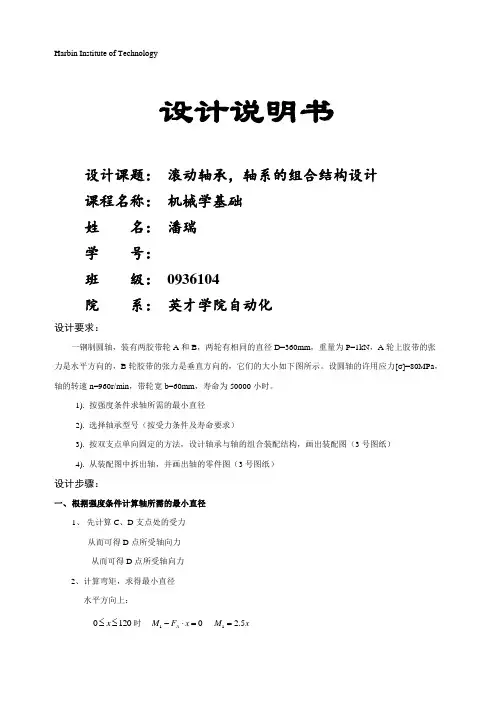

设计课题： 滚动轴承，轴系的组合结构设计
课程名称： 机械学基础
姓 名： 潘瑞
学 号：
班 级： 0936104
院 系： 英才学院自动化
设计要求：
一钢制圆轴，装有两胶带轮A和B，两轮有相同的直径D=360mm，重量为P=1kN，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如下图所示。设圆轴的许用应力[σ]=80MPa，轴的转速n=960r/min，带轮宽b=60mm，寿命为50000小时。
1). 按强度条件求轴所需的最小直径
2). 选择轴承型号（按受力条件及寿命要求）
3). 按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图（3号图纸）
4). 从装配图中拆出轴，并画出轴的零件图（3号图纸）
设计步骤：
一、 根据强度条件计算轴所需的最小直径
1、 先计算C、D支点处的受力
从而可得D点所受轴向力
从而可得D点所受轴向力 2、计算弯矩，求得最小直径
水平方向上：
0120x时 10AMFx 12.5Mx
120300x时 2(120)0ACyMFxFx 255003Mx
竖直方向上：
0120x时 10AMPx 1Mx
120210x时 2(120)ACyMPxFx 22941012Mx
210300x时 3(120)()(120)0ACyBBMPxFxFPx
由弯矩图判断可得：C点为危险点，故可得：
解得 22332323.1127037.7[]dmm
所以，最小直径为37.7mm。
二、轴材料的确定
根据已知条件的[σ]=80MPa，为对称循环应力状态下的许用弯曲力，确定材料为合金钢。以上最小直径是按弯曲扭转组合强度计算而得来的，即在[σ]=80MPa的合金钢情况下，37.3dmm，强度足以达到要求。
Harbin Institute of Technology
设计说明书
设计课题： 滚动轴承，轴系的组合结构设计
课程名称： 机械学基础
姓 名： 潘瑞
学 号：
班 级： 0936104
院 系： 英才学院自动化
设计要求：
一钢制圆轴，装有两胶带轮A和B，两轮有相同的直径D=360mm，重量为P=1kN，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如下图所示。设圆轴的许用应力[σ]=80MPa，轴的转速n=960r/min，带轮宽b=60mm，寿命为50000小时。
1). 按强度条件求轴所需的最小直径
2). 选择轴承型号（按受力条件及寿命要求）
3). 按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图（3号图纸）
4). 从装配图中拆出轴，并画出轴的零件图（3号图纸）
设计步骤：
一、 根据强度条件计算轴所需的最小直径
1、 先计算C、D支点处的受力
从而可得D点所受轴向力
从而可得D点所受轴向力
2、计算弯矩，求得最小直径
水平方向上：
0120x时 10AMFx 12.5Mx 120300x时 2(120)0ACyMFxFx 255003Mx
竖直方向上：
0120x时 10AMPx 1Mx
120210x时 2(120)ACyMPxFx 22941012Mx
210300x时 3(120)()(120)0ACyBBMPxFxFPx
由弯矩图判断可得：C点为危险点，故可得：
解得 22332323.1127037.7[]dmm
所以，最小直径为37.7mm。
二、轴材料的确定
根据已知条件的[σ]=80MPa，为对称循环应力状态下的许用弯曲力，确定材料为合金钢。以上最小直径是按弯曲扭转组合强度计算而得来的，即在[σ]=80MPa的合金钢情况下，37.3dmm，强度足以达到要求。

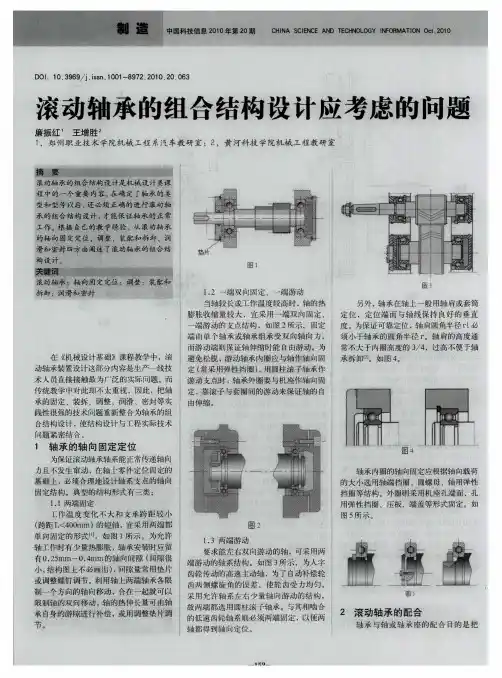

●■ 中 ｚｏ ６ 期 ＴＥ￣ ＯＧＹ ＩＮ￣ 。 ＴＩＯＮ ２０－“ ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－８９７２．２０１０，２０。０６３ 滚动轴承的组合结构设计应考虑的问题 廉振红’王增胜 １，郑州职业技术学院机械工程系汽车教研室；２，黄河科技学院机械工程教研室
