路桥工程测量技术要点及应用探究

  • 格式：docx
  • 大小：29.04 KB
  • 文档页数：6

路桥工程测量技术要点及应用探究

摘要：随着城市化进程的加速和交通网络的不断扩张，路桥工程在现代社会中具有重要的地位和作用。在路桥工程中，测量技术是一个关键环节，它对工程质量和工程进度的控制起着至关重要的作用。本文旨在探究路桥工程测量技术的要点和应用，从测量的基本原理和方法入手，介绍了路桥工程中常用的测量技术，并结合实际案例分析了其应用。通过本文的研究，可以为路桥工程的测量工作提供一定的参考和借鉴。

关键词：路桥工程、测量技术、基本原理、方法、应用

引言：随着城市化的进一步推进和交通需求的不断增长，路桥工程作为交通基础设施的重要组成部分，对于城市交通的发展起着关键作用。在路桥工程的规划、设计、建设和维护过程中，准确的测量是确保工程质量和工程进度的重要手段之一。路桥工程的测量技术经历了长期的发展和创新，从传统的测量方法到现代的测量仪器的应用，不断提高了测量的精度和效率。本文将重点探究路桥工程测量技术的要点和应用，为相关从业人员提供参考和指导。

一、测量技术的基本原理

1.1 测量的定义和分类

测量是通过比较和评估对象的某种性质或特征，并将其与已知标准进行比较，以获得准确的数值或结果的过程。测量可以分为直接测量和间接测量两种类型。直接测量是通过使用测量工具直接获得对象的尺寸、长度、角度等信息。而间接测量则是通过测量对象与其他已知量之间的关系来推导所需的测量结果。

1.2 测量的基本原理

测量的基本原理包括两个方面：测量对象的特征和测量工具的使用。测量对象的特征决定了采用何种测量方法和工具。例如，在路桥工程中，需要测量的特征可能包括距离、高程、角度等。测量工具的使用是基于物理原理和数学方法的应用。常见的测量工具包括水准仪、全站仪、GNSS接收器等。通过选择合适的测量工具，并正确运用测量原理，可以获得准确的测量结果。

1.3 测量的误差和精度控制

在测量过程中，由于各种因素的影响，无法获得完全准确的结果，即存在测量误差。测量误差可能来自于仪器的精度、环境条件的影响以及人为因素的干扰等。为了控制误差，提高测量的精度，需要采取一系列的措施。其中包括仪器校准和调试、合理选择测量方法、注意环境因素的影响、进行多次测量并取平均值等。通过精确控制误差，可以提高测量结果的准确性和可靠性，从而有效指导路桥工程的设计和施工过程。

二、路桥工程中常用的测量技术

2.1 高程测量技术

2.1.1 水准测量法

水准测量法是一种常用的高程测量技术，通过使用水准仪测量地面上不同点的垂直距离来确定其高程。该方法适用于需要较高精度的工程测量，如桥梁、隧道等的高程控制。水准测量法依赖于测量员的技术水平和仪器的精度，需要进行校准和误差校正，以提高测量结果的准确性。

2.1.2 GNSS测量法

GNSS（全球导航卫星系统）测量法是一种利用卫星定位技术进行高程测量的方法。通过接收全球定位系统（GPS）或其他卫星导航系统的信号，结合地面测量点的坐标信息，可以实现高程的快速获取和精确测量。GNSS测量法具有非接触性、全天候工作的优势，适用于大范围的高程控制和测量任务。

2.1.3 高程控制网的建立和调整

在路桥工程中，为了保证测量结果的一致性和准确性，需要建立高程控制网。高程控制网是由一系列基准点和控制点组成的网络，用于提供准确的高程信息。建立高程控制网需要考虑点位的选取、观测方法和数据处理等因素。同时，还需要进行控制网的调整和精度评定，以确保测量结果符合工程要求。

2.2 平面测量技术

2.2.1 全站仪测量法

全站仪测量法是一种综合应用了测角、测距和测高功能的平面测量技术。通过使用全站仪，可以快速获取测量点的平面坐标信息，包括点的水平距离、垂直距离和方位角。全站仪测量法在路桥工程中广泛应用于建筑物、道路、桥梁等的平面布置和监测，具有高精度和高效率的特点。

2.2.2 静态和动态摄影测量法

静态和动态摄影测量法利用航空或地面摄影测量技术获取目标物体的影像信息，并通过图像处理和解析来获取目标物体的平面坐标。这种方法适用于大范围、大尺度的平面测量任务，如道路网的建设规划和设计。静态摄影测量法适用于航空摄影，而动态摄影测量法适用于地面摄影，两者结合可以提供更全面的平面测量数据。

2.2.3 三角测量法

三角测量法是一种基于几何原理的平面测量方法，通过测量三角形的边长和角度来计算目标物体的位置和距离。在路桥工程中，三角测量法常用于边坡、交叉口和地形等的测量和布置。通过建立三角形网，可以获取目标物体的平面坐标，并进行后续的工程规划和设计。

2.3 施工监测技术

2.3.1 振动监测技术

在路桥工程施工过程中，为了保证施工的安全和质量，需要进行振动监测。振动监测技术通过安装振动传感器，实时监测施工活动引起的振动情况，包括振动的幅值、频率和方向等。通过振动监测，可以评估施工活动对周围环境的影响，并采取相应的措施来减少振动对周围结构物的损害。 2.3.2 变形监测技术

变形监测技术用于监测路桥工程在施工和使用过程中的变形情况。通过使用测量仪器和传感器，可以实时监测结构物的变形，包括沉降、位移和变形速率等。变形监测技术可以帮助及早发现结构物的变形问题，进行预警和调整，确保工程的安全性和可持续性。

2.3.3 测量数据处理与分析

在路桥工程测量过程中，大量的数据需要进行处理和分析。测量数据处理与分析涉及数据的校正、筛选和整理，以及数据的解释和评估。通过合理的数据处理和分析，可以得出准确的测量结果，并为工程设计和施工提供可靠的依据。同时，数据处理和分析还可以为工程监测和管理提供重要的决策支持。

三、路桥工程测量技术的应用案例

3.1 桥梁施工测量

桥梁施工测量是确保桥梁工程质量和安全的重要环节。在桥梁施工过程中，需要进行多项测量工作，包括桥梁基础测量、桥墩测量和桥梁拱轴线测量等。

3.1.1 桥梁基础测量

桥梁基础测量是指对桥梁基础的位置、尺寸和形状等进行测量，以确保基础的准确布置和稳定性。通过使用全站仪、水准仪等测量工具，可以获取基础的平面坐标、高程信息，并与设计要求进行对比，及时发现和调整基础位置偏差，确保桥梁的稳定性和承载力。

3.1.2 桥墩测量

桥墩测量是对桥梁墩柱的尺寸、位置和垂直度等进行测量，以确保墩柱的准确布置和垂直度要求。通过使用全站仪、测角仪等测量工具，可以获取桥墩的平面坐标、高程信息，并进行垂直度测量，及时发现和调整墩柱的偏差，确保桥梁的结构稳定性和运行安全性。 3.1.3 桥梁拱轴线测量

桥梁拱轴线测量是对桥梁拱轴线的位置和形状进行测量，以确保拱轴线的准确布置和曲线的光滑性。通过使用全站仪、GNSS测量仪等测量工具，可以获取拱轴线上的关键点的平面坐标、高程信息，并绘制拱轴线曲线。这些测量数据和曲线图能够为桥梁的施工和验收提供重要依据，确保桥梁的结构完整性和通行安全性。

3.2 高速公路工程测量

高速公路工程测量涉及对线路、路基和隧道等的测量和布置工作，以确保高速公路的规划、建设和维护工作的顺利进行。

3.2.1 高速公路线路测量

高速公路线路测量是对高速公路线路的位置和形状进行测量，以确保线路的准确布置和纵断面的设计要求。通过使用全站仪、GNSS测量仪等测量工具，可以获取线路的平面坐标、高程信息，并绘制线路平面图。这些测量数据和平面图能够为高速公路的路线设计和施工提供依据，确保道路的合理性和通行安全性。

3.2.2 路基工程测量

路基工程测量是对高速公路路基的位置、尺寸和坡度等进行测量，以确保路基的准确布置和质量要求。通过使用全站仪、水准仪等测量工具，可以获取路基的平面坐标、高程信息，并测量路基的坡度和横断面形状。这些测量数据能够为路基工程的设计和施工提供准确的参考，确保路基的稳定性和排水性能。

3.2.3 高速公路隧道测量

高速公路隧道测量是对隧道的位置、尺寸和纵断面等进行测量，以确保隧道的准确布置和施工质量。通过使用全站仪、激光测距仪等测量工具，可以获取隧道的平面坐标、高程信息，并测量隧道的纵断面形状和横断面结构。这些测量数据能够为隧道的设计和施工提供重要依据，确保隧道的结构完整性和通行安全性。

四、结论 本文综述了路桥工程测量技术的要点和应用，通过对测量的基本原理和方法的介绍，详细阐述了路桥工程中常用的测量技术，并通过应用案例的分析，展示了这些技术在实际工程中的应用。路桥工程测量技术的不断发展和创新，为提高工程质量和工程进度提供了强有力的支持。未来，随着科技的不断进步，测量技术将进一步发展，为路桥工程的建设和管理提供更加准确、高效的工具。

参考文献：

1. 李明. 路桥工程测量技术[M]. 中国建筑工业出版社, 2018.

2. 张华. 路桥工程测量技术的发展与应用[J]. 公路工程, 2019, 44(9): 137-141.

3. 王勇. 高速公路工程测量技术的研究与应用[D]. 东南大学, 2017.

4. 张伟. 桥梁施工测量技术的研究与应用[D]. 西南交通大学, 2019.

5. 刘博. 城市道路工程测量技术研究与应用[D]. 重庆交通大学, 2020.

合集下载

GPS-RTK测量技术在测量工程中的应用

GPS-RTK测量技术在测量工程中的应用

GPS-RTK测量技术在测量工程中的应用

摘要：随着建设水平的不断进步,传统测量技术已经难以满足当前人们的外业测量需求。因此通过讨论GPS-RTk测量的技术原理、要点以及应用流程,提出了一种更为精准且高效的路桥工程测量技术。希望能够以此推进建筑行业发展,全面提高工程施工质量。

关键词：GPS-RTK测量技术；测量工程；应用

引言

GPS-RTK技术在工程测量中的应用具有较高的定位精度、较高的自动化水平，可实现24小时全年无休的跟踪，而无需耗时的监控，从而为工程师提供可靠的实践支持信息，使工程师能够专注于GPS-RTK技术要求，分析和确定工程现场技术地图的内容，并使用GPS-RTK技术实现总体规划，从而大大提高测量质量和效率。

1 GPS-RTk技术原理

GPS-RTk测量作业是在采用全球定位系统的基础上,以载波相位观测值来进行精准测量的一种工程勘测技术。由于布网方便、测量精度高、测站间无需通视、选点灵活等技术优势的存在,使得其在当前区域公路建设工作中具有极为广泛的应用前景。并且由于网络通信技术的高度发达,更是弥补了其以往易受卫星信号干扰的缺陷,进一步提高了自身测量结果的精确度。目前在路桥工程测量中,GPS-RTk技术的应用主要体现在前期勘测阶段进行路线平面、纵面测量,以及测绘带状地形图,并在具体施工环节为桥梁等建筑构造布设控制网,因此能够全程为路桥施工提供参考依据。

2 RTK测量技术的应用优势

(1)使用RTK技术进行工程测量的测量效率可以通过机械设备来实现，即使是在工程地形测量中，使用RTK技术可以获得有关特定测量的5千米半径信息，也不需要多次移动设备，不需要设置测量点，整个过程非常方便，测量效率更高，并且结果非常准确；(2)在符合RTK测量技术应用条件的条件下，该技术的定位和使用精度非常高， 它允许对整个桌面上的所有数据进行精确测量，并且RTK软件可以在测量过程中计算测量数据，以确保所有RTK测量数据的准确性和效率，并且具有更强的适应性和抗干扰能力；(3)强的映射功能；在技术测量过程中，RTK测量技术允许操作员在移动工作站上设置集成的软件控制系统，从而使其能够利用其映射功能并降低总体运营成本。 这样可降低作业成本，并确保RTK测量资料的准确性；只要连接至测量设备和电脑，RTK测量程序便可快速且结果准确。

基于路桥工程测量中GPS的技术应用

基于路桥工程测量中GPS的技术应用

基于路桥工程测量中GPS的技术应用

摘要：勘测是设计的基础，目前我国线路勘侧的水平并不高，集成化、系统化的程度很低，与世界先进水平相比还有一定的差距，不能适应公路建设对勘测设计的要求。而线路工程设计的瓶颈是数据采集。现在地面等原始数据的采集已开始采用gps、航测、全站仪等多种现代化的高效的数据采集手段。本文结合数年来的数据处理经验，探讨了工程测量应用中各误差源的特性及改善数据处理精度的经验、方法。

关键词：gps；路桥工作；工程测量

abstract: the survey is fundamental, at present, china’s

survey of the level of the side line is not high, integrated,

systematic level is low, and the world advanced level, there

is still a gap compared, can not adapt to the highway

construction of survey and design requirements. and the

engineering design of the line bottleneck is data collection.

now, the ground of original data collection are beginning to

use gps, aerial, tachometer and so on many kinds of modern

and efficient data acquisition method. combined with years

of experience in dealing with data, this paper discusses the

浅谈路桥施工测量放样常见问题及解决方法

浅谈路桥施工测量放样常见问题及解决方法

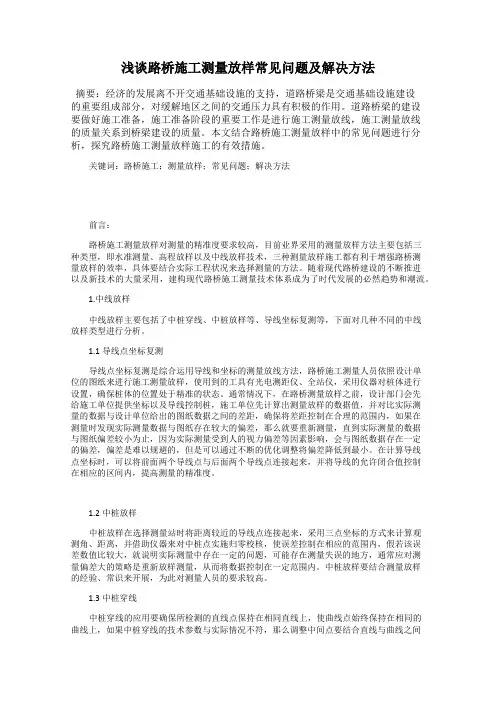

浅谈路桥施工测量放样常见问题及解决方法

摘要：经济的发展离不开交通基础设施的支持，道路桥梁是交通基础设施建设的重要组成部分，对缓解地区之间的交通压力具有积极的作用。道路桥梁的建设要做好施工准备，施工准备阶段的重要工作是进行施工测量放线，施工测量放线的质量关系到桥梁建设的质量。本文结合路桥施工测量放样中的常见问题进行分析，探究路桥施工测量放样施工的有效措施。

关键词：路桥施工；测量放样；常见问题；解决方法

前言：

路桥施工测量放样对测量的精准度要求较高，目前业界采用的测量放样方法主要包括三种类型，即水准测量、高程放样以及中线放样技术，三种测量放样施工都有利于增强路桥测量放样的效率，具体要结合实际工程状况来选择测量的方法。随着现代路桥建设的不断推进以及新技术的大量采用，建构现代路桥施工测量技术体系成为了时代发展的必然趋势和潮流。

1.中线放样

中线放样主要包括了中桩穿线、中桩放样等、导线坐标复测等，下面对几种不同的中线放样类型进行分析。

1.1导线点坐标复测

导线点坐标复测是综合运用导线和坐标的测量放线方法，路桥施工测量人员依照设计单位的图纸来进行施工测量放样，使用到的工具有光电测距仪、全站仪，采用仪器对桩体进行设置，确保桩体的位置处于精准的状态。通常情况下，在路桥测量放样之前，设计部门会先给施工单位提供坐标以及导线控制桩，施工单位先计算出测量放样的数据值，并对比实际测量的数据与设计单位给出的图纸数据之间的差距，确保将差距控制在合理的范围内，如果在测量时发现实际测量数据与图纸存在较大的偏差，那么就要重新测量，直到实际测量的数据与图纸偏差较小为止，因为实际测量受到人的视力偏差等因素影响，会与图纸数据存在一定的偏差，偏差是难以规避的，但是可以通过不断的优化调整将偏差降低到最小。在计算导线点坐标时，可以将前面两个导线点与后面两个导线点连接起来，并将导线的允许闭合值控制在相应的区间内，提高测量的精准度。

GPS技术主要内容及在路桥建设中应用

GPS技术主要内容及在路桥建设中应用

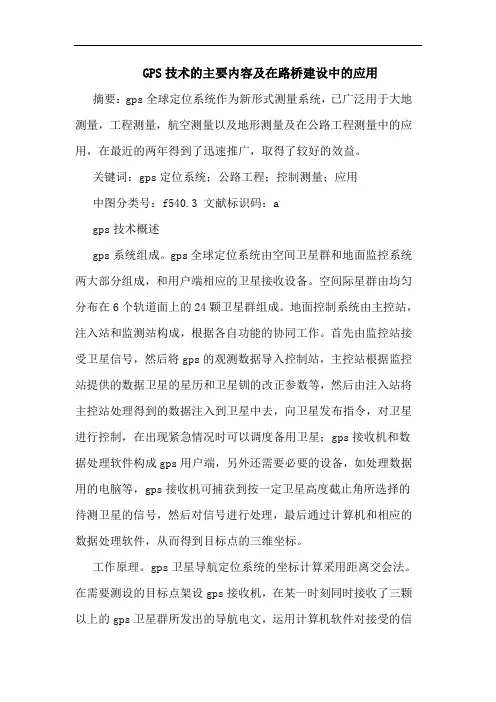

GPS技术的主要内容及在路桥建设中的应用
