ic卡膜式燃气表 标准

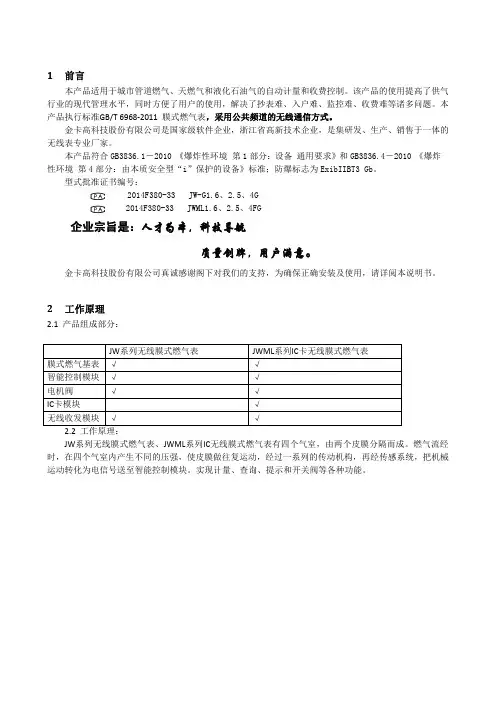

1前言

本产品适用于城市管道燃气、天燃气和液化石油气的自动计量和收费控制。该产品的使用提高了供气

行业的现代管理水平，同时方便了用户的使用，解决了抄表难、入户难、监控难、收费难等诸多问题。本

产品执行标准GB/T6968‐2011膜式燃气表，采用公共频道的无线通信方式。

金卡高科技股份有限公司是国家级软件企业，浙江省高新技术企业，是集研发、生产、销售于一体的

无线表专业厂家。

本产品符合GB3836.1－2010《爆炸性环境第1部分：设备通用要求》和GB3836.4－2010《爆炸

性环境第4部分：由本质安全型“i”保护的设备》标准；防爆标志为ExibIIBT3Gb。

型式批准证书编号：

2014F380-33JW-G1.6、2.5、4G

2014F380-33JWML1.6、2.5、4FG

企业宗旨是：人才为本，科技导航

质量创牌，用户满意。

金卡高科技股份有限公司真诚感谢阁下对我们的支持，为确保正确安装及使用，请详阅本说明书。

2工作原理

2.1产品组成部分：JW系列无线膜式燃气表JWML系列IC卡无线膜式燃气表

膜式燃气基表√√

智能控制模块√√

电机阀

√

√

IC

卡模块

√

无线收发模块

√√

2.2工作原理：

JW系列无线膜式燃气表、JWML系列IC无线膜式燃气表有四个气室，由两个皮膜分隔而成。燃气流经

时，在四个气室内产生不同的压强，使皮膜做往复运动，经过一系列的传动机构，再经传感系统，把机械

运动转化为电信号送至智能控制模块。实现计量、查询、提示和开关阀等各种功能。金卡高科技股份有限公司

3产品尺寸

4技术指标参数名称单位1.6型2.5型4型

公称流量m3/h1.62.54

最大流量m3/h2.546

最小流量

m

3

/h

0.016

0.0250.04

最大工作压力kPa15

基本误差限%qmin≤q＜0.1qmax时±3

0.1qmax≤q≤qmax时±1.5

密封性kPa22.5kPa压力下3min内不泄漏

最小读数dm30.2

最大读数m399999

使用温度℃‐25~55

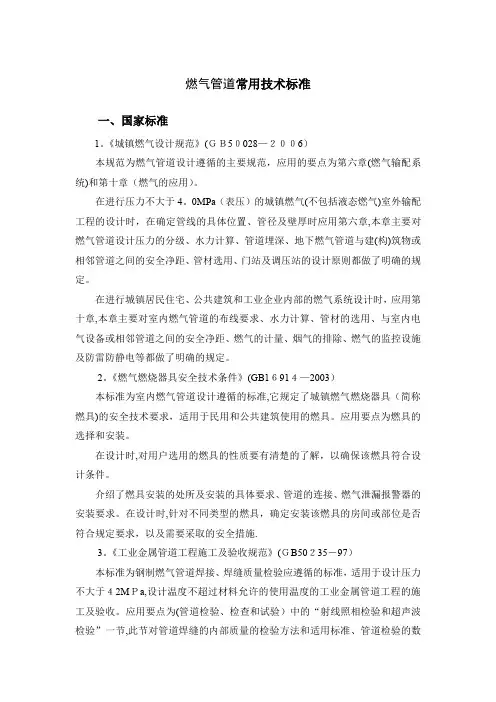

燃气管道常用技术标准

一、国家标准

1。《城镇燃气设计规范》(ＧＢ5０028—２００6）

本规范为燃气管道设计遵循的主要规范，应用的要点为第六章(燃气输配系统)和第十章（燃气的应用）。

在进行压力不大于4。0MPa（表压）的城镇燃气(不包括液态燃气)室外输配工程的设计时，在确定管线的具体位置、管径及壁厚时应用第六章,本章主要对燃气管道设计压力的分级、水力计算、管道埋深、地下燃气管道与建(构)筑物或相邻管道之间的安全净距、管材选用、门站及调压站的设计原则都做了明确的规定。

在进行城镇居民住宅、公共建筑和工业企业内部的燃气系统设计时，应用第十章,本章主要对室内燃气管道的布线要求、水力计算、管材的选用、与室内电气设备或相邻管道之间的安全净距、燃气的计量、烟气的排除、燃气的监控设施及防雷防静电等都做了明确的规定。

2。《燃气燃烧器具安全技术条件》(GB1６91４—2003）

本标准为室内燃气管道设计遵循的标准,它规定了城镇燃气燃烧器具（简称燃具)的安全技术要求，适用于民用和公共建筑使用的燃具。应用要点为燃具的选择和安装。

在设计时,对用户选用的燃具的性质要有清楚的了解，以确保该燃具符合设计条件。

介绍了燃具安装的处所及安装的具体要求、管道的连接、燃气泄漏报警器的安装要求。在设计时,针对不同类型的燃具，确定安装该燃具的房间或部位是否符合规定要求，以及需要采取的安全措施.

3。《工业金属管道工程施工及验收规范》(ＧB50２35－97）

本标准为钢制燃气管道焊接、焊缝质量检验应遵循的标准，适用于设计压力不大于４2MＰa,设计温度不超过材料允许的使用温度的工业金属管道工程的施工及验收。应用要点为(管道检验、检查和试验）中的“射线照相检验和超声波检验”一节,此节对管道焊缝的内部质量的检验方法和适用标准、管道检验的数量等均做了具体规定。

4。《燃气用埋地聚乙烯(PE)管道系统第1部分：管材》(GB155５8。1—２003)

气体计量产品分类：

速度式流量计：涡街流量计、叶轮流量计、涡轮流量计、压差流量计、超声波流量计等

容积式流量计：膜式燃气表、罗茨流量计（腰轮流量计）等

优缺点：

类别 量程比 优点 缺点

膜式燃气表 1:160 技术成熟、计量可靠、质量稳定、寿命长、量程比宽 结构复杂、体积大、死表、漏气、盗气、超差

腰轮流量计 1:100

准确度高、量程比宽、

前后直管段要求不高 结构复杂、价格高、体积大、转子卡死将给下游用户带来供气不足、颗粒脏污会卡轮、、运行噪音大、关键部件易磨损、定期清洁维护

涡轮流量计 1:20 准确度高、抗干扰能力强、结构紧凑、安装方便 量程窄、难以长期保持校准特性、定期校检、易受密度影响、与温度压力关系密切、对介质清洁度要求较高

超声波燃气表 1:1000 超宽量程、精度高、寿命长、免维护、智能化、安全性高 成本高、

膜式燃气表的历史

最早的膜式燃气表诞生于英国，后来经过法国、德国的计量仪表企业不断的技术优化。德国首先将磁传动引入膜式燃气表；日本发明了一体化机芯产品（铝壳）。

分类 文件号

国际标准 OIML R137-1 gas meter

EN 1359 :1998＋A1:2006 Gas meters — Diaphragm gas meters

国家标准 GBT 6968-2011 膜式燃气表

检定规程 JJG577-2012《膜式燃气表计量检定规程》

行业标准 CJ-T 112-2008 IC卡膜式燃气表

JJF 1399-2013 膜式燃气表制造计量器具许可考核必备条件

JJF1354-2012 膜式燃气表型式评价大纲

分类 类别 优缺点 机芯差异 材料

按材质分类 铝壳 优点：体积小、耐腐蚀性好。

缺点：成本高，只适用于天然气 混合机芯：机芯气室承担外部密封，机芯体外壁承担外壳功能，没有独立的密封外壳 一、热塑性塑料（POM）

聚甲醛：用于机芯整体。设备：注塑机。→注塑成型

龙源期刊网

家用膜式燃气表的计量检测与检定装置的评析

作者：武玉萍

来源：《科技资讯》2018年第24期

摘 要：IC卡膜式燃气表是一种新型燃气测量装置，它已成为住宅建筑不可缺少的生活配置，尤其在居民的日常生活中，燃气使用功能的社会价值和生产价值非常重要，因此，燃气表的检测、计量及其检定装置在社会安全检查中备受关注。为此本文将结合IC卡膜式燃气表使用和内容，对其检测、计量及检定装置的相关问题进行深入评析。

关键词：IC卡膜式 燃气表 检测计量检定

中图分类号：TP368.1 文献标识码：A 文章编号：1672-3791（2018）08（c）-0062-02

燃气表作为一种机电一体化智能预付费燃气计量仪器需定期检测，让每一块燃气表都处在最佳使用状态，检测出来的数据具有高度的准确性和借签价值。燃气表的主要部件存在安全性检测是必须检测的，部分附加装置的不存在安全检测的，是不能影响燃气表的计量性能。

1 膜式燃气表安全性能检测

家用膜式燃气表要经历首次检定、使用中检查和后续检定。

1.1 检定要求

示值误差的测量结果扩展不确定度应等于或高于燃气表最大允许误差的1/3；相应配套配备见JJG 577—2012检定规程；检定环境条件：检定温度：（20±2）℃；大气压力一般为：86～106KPa；相对湿度：45%～75%。

燃气表通常在特定环境下放置一段时间，静置等燃气表趋于稳定之后再放入特定环境的温度下进行检测，并且在检测过程中，应标准化处置温度的差别（标准化装置液温、室温以及检定介质温度）所检测的结果如若不超过1℃，其介质一般为空气，需要注意的是，检定压力不能超过燃气表的最高值，且检定系统不得漏气。

1.2 检定的相关项目

燃气表的密封性、外观以及示值误差需通过首次检定、使用中检查和后续检定等程序；压力损失检定只需首次检定即可，对附加装置功能检测只需首次检定和后续检定。
