频谱分析仪的主要性能指标

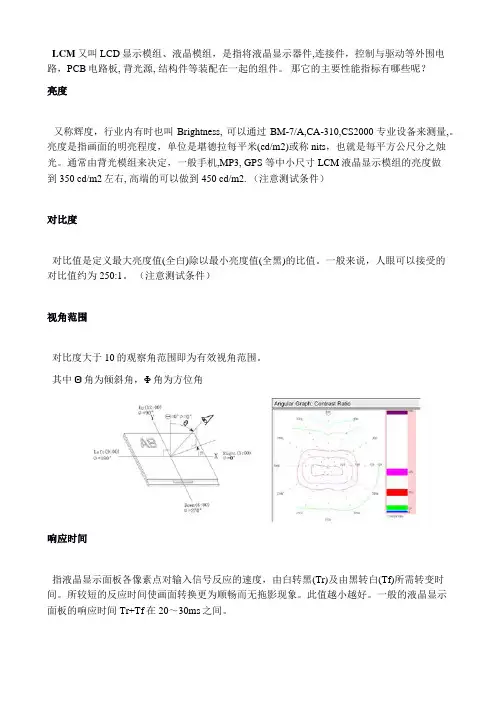

LCM又叫LCD显示模组、液晶模组，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板, 背光源, 结构件等装配在一起的组件。 那它的主要性能指标有哪些呢？

亮度

又称辉度，行业内有时也叫Brightness, 可以通过BM-7/A,CA-310,CS2000专业设备来测量,。亮度是指画面的明亮程度，单位是堪德拉每平米(cd/m2)或称nits，也就是每平方公尺分之烛光。通常由背光模组来决定，一般手机,MP3, GPS 等中小尺寸LCM液晶显示模组的亮度做到350 cd/m2左右, 高端的可以做到450 cd/m2. （注意测试条件）

对比度

对比值是定义最大亮度值(全白)除以最小亮度值(全黑)的比值。一般来说，人眼可以接受的对比值约为250:1。 （注意测试条件）

视角范围

对比度大于10的观察角范围即为有效视角范围。

其中Θ角为倾斜角，Φ角为方位角

响应时间

指液晶显示面板各像素点对输入信号反应的速度，由白转黑(Tr)及由黑转白(Tf)所需转变时间。所较短的反应时间使画面转换更为顺畅而无拖影现象。此值越小越好。一般的液晶显示面板的响应时间Tr+Tf在20～30ms之间。

均匀性

指面光源的平均亮度分布的均匀程度，其计算方式为：最低亮度÷最高亮度×100%=均匀性（数据）。一般内部检验均在客户要求上加5%。一般中小尺寸LCD测量9个点的亮度，把所测得的最小值除以最大值即是LCD的均一度，均一度越高表示LCD画质一致性越好。

色彩饱和度

NTSC 系统 （National Television Systems Committee）美国全国电视系统委员会制式: R=(0.67, 0.33), G=(0.21, 0.71), B=(0.14, 0.08), NTSC 色阶面积是 0.1582

测量LCD红绿蓝三色色阶面积为S 计算红绿蓝色坐标所围成的色域面积，越大混色产生的色彩越丰富，色彩越鲜艳。

频谱仪简述

摘要：在各个科学研究领域中，频谱仪是非常重要的一种电子测量工具。为了更好的使用频谱仪，必须了解其工作原理和其主要的功能，技术参数等等，注意它在实际使用中的的问题。

关键词：主要功能；测量原理；技术指标；最新产品

引言

频谱仪作为一种测量工具，在电子通信领域被广泛的使用，所以了解频谱仪的主要功能测量原理和其技术指标才能在工作中更好的使用频谱仪，发挥更多的作用。

一、 频谱仪介绍

频谱分析是指在频域里显示输入信号的频谱特性。

扫描调谐式频谱分析仪

大多采用超外差式，其工作原理和超外差式接收机基本类同。

傅里叶变换频谱分析仪

首先对时域的信号数字化然后进行快速傅里叶变换，并显示变换后各频谱分量，可分析单次出现信号，可同时获得测量信号的幅度和相位，其频率范围、灵敏度和动态范围都不超过超外差式频谱分析仪。

二、功能介绍

1.信道功率测试：测试指定区域内的中频功率之和与区域宽度。概言之，就是测

试指定频段内的信号总功率，或噪声总功率。

2.邻信道功率测试：可测邻道泄露的上下行载波功率强度。概言之，可以选择多 种测试方法包括总功率、参照电平强度、带内测试的方面精确测试载波功率强度。

3. 可测电路或者PCB板上器件和电路间的电磁场强度：频谱仪只可以测试电信号，但是配上天线和不同探头就可以测试场强。

例如DSA815可以测试1.5G以内信号，配上天线就可以测试物联网，RFID等信号，配上近场探头就可以测试电场和磁场的信号。你也可以自己制作电场、磁场的感应器接到频谱仪上就可以测试了。

4．标记测量：例如MSA-338有两种模式：其一是常规模式，最多显示测试点的7个活动频点和 最多3个活动的电平值；另一测试模式叫DELTA测试模式，可以对比2个测试点的频率与电平。

5.峰值查找：分两种，一种为全频峰值查找，一种为范围内查找。

6. 占用带宽测试

二、工作原理

频谱分析仪架构犹如时域用途的示波器，面板上布建许多功能控制按键，作为系统功能之调整与控制，实时频谱分析仪与扫瞄调谐频谱分析仪。实时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器，再经由同步的多任务扫瞄器将信号传送到CRT 屏幕上，其优点是能显示周期性杂散波的瞬间反应，其缺点是价昂且性能受限于频宽范围、滤波频谱分析仪器的数目与最大的多任务交换时间。

仪表主要性能指标

概述

在工程式上仪表性能指标通常用精确度（又称精度）、变差、灵敏度来描述。仪表工校验仪表通常也是调校精确度，变差和灵敏度三项。变差是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差，如图1-1-1如示。变差大小取最大绝对误差与仪表标尺范围之比的百分比：

变差产生的主要原因是仪表伟动机构的间隙，运动部件的摩擦，弹性元件滞后等。取胜着仪表制造技术的不断改进，特别 是微电子技术的引入，许多仪表全电子化了，无可动部件，模拟仪表改为数字仪表等等，所以变差这个指标在智能型仪表中显得不那么重要和突出了。

灵敏度是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输出变化增量对输入变化增量的比值：

灵敏度有时也称"放大比"，也是仪表静特性贴切线上各点的斜率。增加放大倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会出现振荡现象，造成输出不稳定。仪表灵敏度应保持适当的量。

然而对于仪表用户，诸如化工企业仪表工来讲，仪表精度固然是一个重要指标，但在实际使用中，往往更强调仪表的稳定性和可靠性，因为化工企业检测与过程控制仪表用于计量的为数不多，而大量的是用于检测。另外，使用在过程控制系统中的检测仪表其稳定性、可靠性比精度更为重要。

精确度

仪表精确度科称精度，又称准确度。精确度和误差可以说是孪生兄弟，因为有误差的存在，才有精确度这个概念。仪表精确度简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。相对百分误差公式如下：

（1-1-3）

式中δ-检测过程中相对百分误差；

（标尺上限值-标尺下限值）--仪表测量范围；

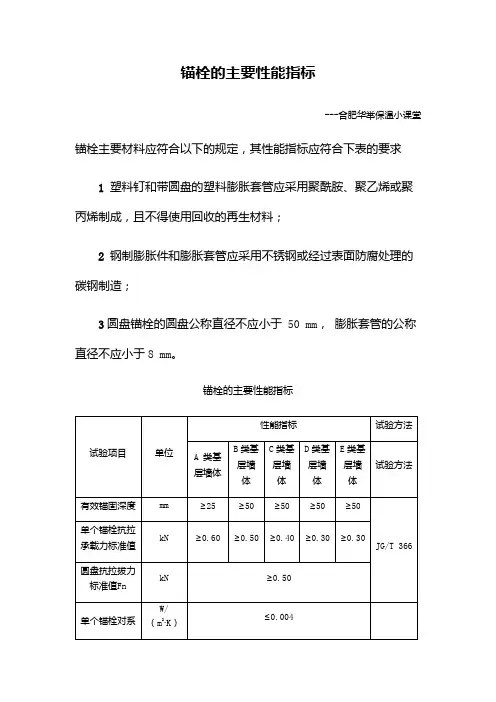

锚栓的主要性能指标

---合肥华举保温小课堂

锚栓主要材料应符合以下的规定，其性能指标应符合下表的要求

1 塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，且不得使用回收的再生材料；

2 钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造；

3圆盘锚栓的圆盘公称直径不应小于 50 mm， 膨胀套管的公称直径不应小于8 mm。

锚栓的主要性能指标

试验项目 单位 性能指标 试验方法

A 类基层墙体 B类基层墙体 C类基层墙体 D类基层墙体 E类基层墙体 试验方法

有效锚固深度 mm ≥25 ≥50 ≥50 ≥50 ≥50

JG/T 366 单个锚栓抗拉承载力标准值 kN ≥0.60 ≥0.50 ≥0.40 ≥0.30 ≥0.30

圆盘抗拉拔力标准值Fn kN ≥0.50

单个锚栓对系W/（m2·K） ≤0.004 统传热增加值

注：1 当锚栓不适用于某类基层墙体时 可不做相应的抗拉承载力标准值检测；

2 普通混凝土基层墙体(A类)；实心砌体基层墙体 (B类）;多孔砖砌体基层墙体(C类);空心砖（砌块）基层墙体 (D类)；蒸压加气混凝土基层墙体（E类）；

3 C类、D类基层墙体应选用通过摩擦和机械锁定承载的锚栓(即带回拧机构的锚栓)。
