煤矿矿井排水系统的设计与管理

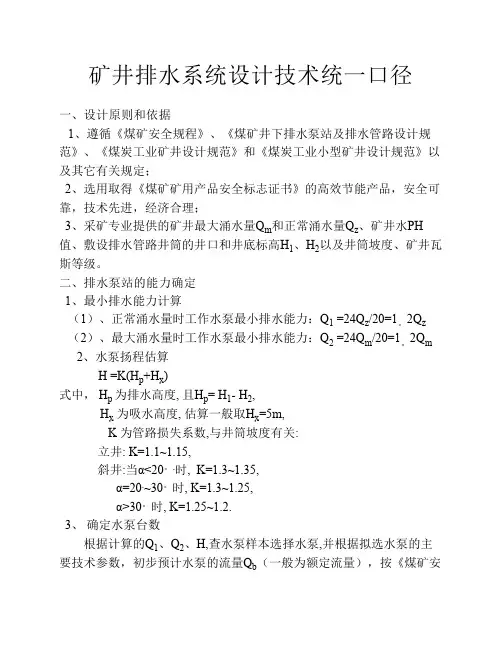

矿井排水系统设计技术统一口径

一、设计原则和依据

1、遵循《煤矿安全规程》、《煤矿井下排水泵站及排水管路设计规

范》、《煤炭工业矿井设计规范》和《煤炭工业小型矿井设计规范》以

及其它有关规定；

2、选用取得《煤矿矿用产品安全标志证书》的高效节能产品，安全可

靠，技术先进，经济合理；

3、采矿专业提供的矿井最大涌水量Q

m和正常涌水量Q

z、矿井水PH

值、敷设排水管路井筒的井口和井底标高H

1、H

2以及井筒坡度、矿井瓦

斯等级。

二、排水泵站的能力确定

1、最小排水能力计算

（1）、正常涌水量时工作水泵最小排水能力：Q

1 =24Q

z/20=1

。2Q

z

（2）、最大涌水量时工作水泵最小排水能力：Q

2 =24Q

m/20=1

。2Q

m

2、水泵扬程估算

H =K(H

p+H

x)

式中， H

p 为排水高度, 且H

p= H

1- H

2,

H

x 为吸水高度, 估算一般取H

x=5m,

K 为管路损失系数,与井筒坡度有关:

立井: K=1.1~1.15,

斜井:当α<20。.时, K=1.3~1.35,

α=20.~30。时, K=1.3~1.25,

α>30。时, K=1.25~1.2.

3、 确定水泵台数

根据计算的Q

1、Q

2、H,查水泵样本选择水泵,并根据拟选水泵的主

要技术参数，初步预计水泵的流量Q

b（一般为额定流量），按《煤矿安全规程》第278条相关规定，分别计算出水泵站內工作水泵、备用水

泵、检修水泵台数。水泵站內水泵总台数N按下面两种情况计算。

(1)、正常涌水量时：N= n

1+ n

2+ n

3

式中

，工作水泵台数n

1= Q

1/Q

b, 且n

1≥1，当n

1不为整数时

，其小数应进位

到整数。

备用水泵台数n

2=0

。7 n

1，且n

2≥1，当n

2不为整数时，其小数应进位

到整数。

检修水泵台数n

3=0

。25 n

1，且n

3≥1，当n

3不为整数时

，其小数应进

位到整数。

(2)、最大涌水量时，水泵工作台数n

4= Q

2/Q

b，

当n

4≤ n

1+ n

2时，则N= n

1+ n

2+ n

1 排水系统设计说明

华坪县定华能源有限责任公司瓦房箐煤矿位于兴泉镇新文村瓦房箐，为腊石沟矿区的东部，矿区井田面积1.0542平方公里，煤层赋存于三迭系大箐层，现目前主要开采C1煤层，煤层厚度0.8—0.5m，平均厚度为0.65米，煤层平均倾角11°，结构简单。煤矿始建于1999年，生产能力3.0万吨/年，2007年核定生产能力4.0万吨/年，预计2010年生产原煤4.0万吨/年，矿井开拓方式为斜井开拓。

一、矿井地质：

矿区地层出露自上而下为第四系（ Q）、三迭系（T3t）和中泥盆系（D2），地层走向东西，倾向北南，矿区内有一条正断层，褶曲不发育，属单斜构造，构造地质较简单。

二、矿井水文地质条件：

（1）矿区地形呈东高西低，中沟较发育，地面坡度较陡，矿山开采范围位于当地侵蚀基准面以上，有利于地表及地下水的自然排泄。

（2）矿区含水岩系沉积碎屑层，形成含水层、隔水层相间交替排列，具有较好的稳定性。

（3）矿井内旱季地下水涌水量小，雨季涌水量稍大，季节性不明显，矿井水文地质简单。

三、矿井涌水量的来源

1、大气降水渗透增加矿井下水量，主要表现在雨季比 2 旱季的涌水量稍大。随着矿山开发的进度而增加，也随着年度性的变化，大气降水是该矿井涌水来源之一。

2、C1煤层上部为三叠系大箐层含水层，下部为中泥盆系灰岩含水层。C1煤层底板距石灰岩60米，对矿井的充水没有影响，C1煤层上部含水层涌水是矿井的主要涌水来源之二。

3、其它涌水来源：该矿区北部局部老采空区，对现阶段矿井涌水量有一定影响，是矿井涌水来源之三。

4、矿区边缘有新文水库等地表水体，但距矿区范围较远，对矿井的充水没有影响。

四、矿井涌水量

根据云南省地质局第八地质队提供的资料，及矿井实际涌水情况，预计矿井未来最大涌水量为5m3/h,最小涌水量0.5m3/h,正常涌水量1m3/h,现实际正常涌水量1m3/h。

五、矿井排水方式

矿井排水采用机械排水方式一级排水。
