TN-C、TN-S、TN-C-S、TT系统区别
TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：

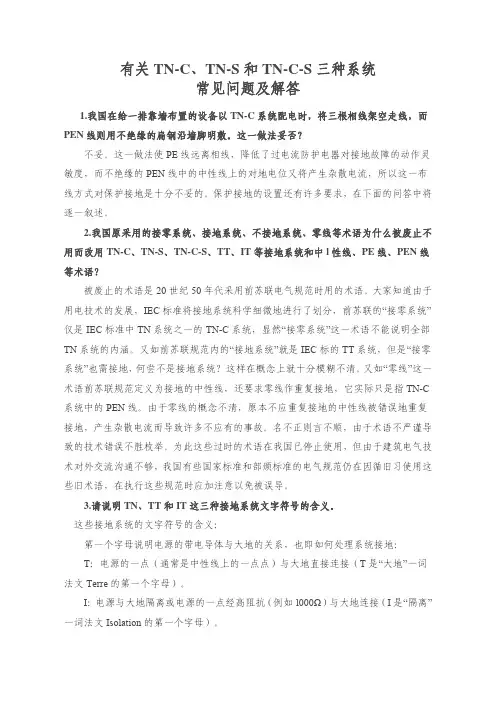

建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。下面内容就是对各种供电系统做一个扼要的介绍。
一、工程供电的基本方式 5/6/2010 10:22:32 AM
根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和
IT 系统，分述如下。
（ 1 ） TT 方式供电系统
TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。
第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在 TT 系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，因此TT系统难以推广。
3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用 TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。
把新增加的专用保护线 PE 线和工作零线 N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③ TT 系统适用于接地保护点很分散的地方。
（ 2 ） TN 方式供电系统
这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。 TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。
（ 3 ） TN-C 方式供电系统
它是用工作零线兼作接零保护线，可以称作保护中性线，可用 NPE 表示
（ 4 ） TN-S 方式供电系统
它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统， TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。 PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
电源就不会自动切断，就会产生两个后果：一是使接零设备失去安全保护；二是使后面的其他完好的接零设备外壳带电，引起大范围的电气设备外壳带电，造成可怕的触电威胁。因此在《JGJ46-88施工现场临时用电安全技术规范》规定专用保护线必须在首末端做重复接地。
（２）同一用电系统中的电器设备绝对不答应部分接地部分接零。否则当保护接地的设备发生漏电时，会使中性点接地线电位升高，造成所有采用保护接零的设备外壳带电。
（３）保护接零PE线的材料及连接要求：保护零线的截面应不小于工作零线的截面，并使用黄/绿双色线。与电气设备连接的保护零线应为截面不少于2.5mm2的绝缘多股铜线。保护零线与电气设备连接应采用铜鼻子等可靠连接，不得采用铰接；电气设备接线柱应镀锌或涂防腐油脂，保护零线在配电箱中应通过端子板连接，在其他地方不得有接头出现。
1.3、 TN-C-S 系统
它由两个接地系统组成，第一部分是TN-C系统，第二部分是ＴN-Ｓ系统，其分界面在N线与PE线的连接点。
（１）当电气设备发生单相碰壳，同ＴN-Ｓ系统；
（２）当N线断开，故障同ＴN-Ｓ系统；
（３）TN-C-Ｓ系统中PEN应重复接地，而N线不宜重复接地。
PE线连接的设备外壳在正常运行时始终不会带电，所以TN-C-Ｓ系统提高了操作人员及设备的安全性。施工现场一般当变台距现场较远或没有施工专用变压器时采取TN-C-Ｓ系统。
2、 TT 系统
电源中性点直接接地，电气设备的外露导电部分用PE线接到接地极（此接地极与中性点接地没有电气联系）
在采用此系统保护时，当一个设备发生漏电故障，设备金属外壳所带的故障电压较大，而电流较小，不利于保护开关的动作，对人和设备有危害。为消除T系统的缺陷，提高用电安全保障可靠性，根据并联
电阻原理，特提出完善TT系统的技术革新。技术革新内容是：用不小于工作零线截面的绿/黄双色线（简称PT线），并联总配电箱、分配电箱、主要机械设备下埋设的4-5组接地电阻的保护接地线为保护地线，用绿/黄双色线连接电气设备金属外壳。它有下列优点：1）单相接地的故障点对地电压较低，故障电流较大，使漏电保护器迅速动作切断电源，有利于防止触电事故发生。2）PT线不与中性线相联接，线路架设分明、直观，不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线，有利于安全用电治理和节约导线用量。3）不用每台电气设备下埋设重复接地线，可以节约埋设接地线费用开支，也有利于提高接地线质量并保证接地电阻≤10Ω，用电安全保护更可靠。
ＴＴ系统在国外被广泛应用，在国内仅限于局部对接地要求高的电子设备场合，目前在施工现场一般不采用此系统。但假如是公用变压器，而有其它使用者使用的是TT系统，则施工现场也应采用此系统。
3、 IT 系统
电力系统的带电部分与大地间无直接连接（或经电阻接地），而受电设备的外露导电部分则通过保护线直接接地。
这种系统主要用于10KV及35KV的高压系统和矿山、井下的某些低压供电系统，不适合在施工现场应用，故在此不再分析。
建设部新颁发的《建筑施工安全检查标准》（JGJ59-99）规定：施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。因此，TN-S接零保护系统在施工现场中得到了广泛的应用，但假如PE线发生断裂或与电气设备未做好电气连接，重复接地阻值达不到安全的要求，也同样会发生触电事故，为了提高TN-S接零保护系统的安全性，在此提出等电位联接概念。所谓等电位联结，是将电气设备外露可导电部分与系统外可导电部分（如混凝土中的主筋、各种金属管道等）通过保护零线（PE线）作实质上的电气连接，使二者的电位趋于相等。应注重差异，即等电位联结线正常时无电流通过，只传递电位，故障时才有电流通过。等电位联结的作用。（1）总等电位联结能降低预期接触电压；（2）总等电位联结能消除装置外沿PE线传导故障电压带来的电击危险。因此施工现场也应逐步推广该技术。当然，无论采取何种接地形式都绝不是万无一失绝对安全的。施工现场临时用电必须严格按JGJ46-88规
范要求进行系统的设置和漏电保护器的使用，严格履行施工用电设计、验收制度，规范治理，才能杜绝事故的发生。
TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。前后两个字母“T”分别表示配电网中性点和电气设备金属外壳接地。
TN系统是电源系统有一点直接接地，负载设备的外露导电部分通过保护导体连接到此接地点的系统。即采取了保护接零措施的系统。TN系统有三种类型：TN-S系统、TN-C-S系统、TN-C系统
TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统；适用于危险性较大或安全要求较高的场所。
TN-C-S系统是干线部分保护零线与工作零线前部分共用。后部分分开的系统。适用于低压进线的车间即民用楼房。
TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。
