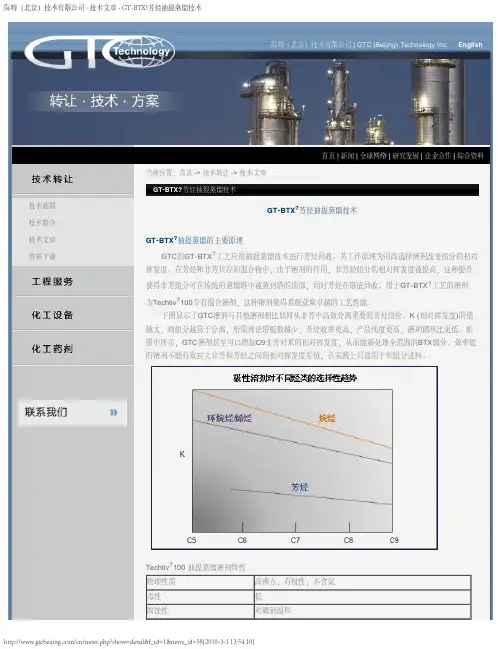

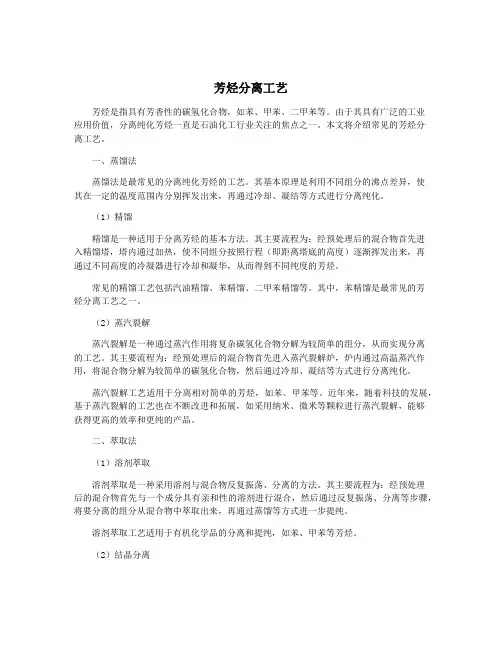

芳烃分离工艺芳烃是指具有芳香性的碳氢化合物，如苯、甲苯、二甲苯等。
由于其具有广泛的工业应用价值，分离纯化芳烃一直是石油化工行业关注的焦点之一。
本文将介绍常见的芳烃分离工艺。
一、蒸馏法蒸馏法是最常见的分离纯化芳烃的工艺。
其基本原理是利用不同组分的沸点差异，使其在一定的温度范围内分别挥发出来，再通过冷却、凝结等方式进行分离纯化。
（1）精馏精馏是一种适用于分离芳烃的基本方法。
其主要流程为：经预处理后的混合物首先进入精馏塔，塔内通过加热，使不同组分按照行程（即距离塔底的高度）逐渐挥发出来，再通过不同高度的冷凝器进行冷却和凝华，从而得到不同纯度的芳烃。
常见的精馏工艺包括汽油精馏、苯精馏、二甲苯精馏等。
其中，苯精馏是最常见的芳烃分离工艺之一。
（2）蒸汽裂解蒸汽裂解是一种通过蒸汽作用将复杂碳氢化合物分解为较简单的组分，从而实现分离的工艺。
其主要流程为：经预处理后的混合物首先进入蒸汽裂解炉，炉内通过高温蒸汽作用，将混合物分解为较简单的碳氢化合物，然后通过冷却、凝结等方式进行分离纯化。
蒸汽裂解工艺适用于分离相对简单的芳烃，如苯、甲苯等。
近年来，随着科技的发展，基于蒸汽裂解的工艺也在不断改进和拓展，如采用纳米、微米等颗粒进行蒸汽裂解，能够获得更高的效率和更纯的产品。
二、萃取法（1）溶剂萃取溶剂萃取是一种采用溶剂与混合物反复振荡、分离的方法。
其主要流程为：经预处理后的混合物首先与一个成分具有亲和性的溶剂进行混合，然后通过反复振荡、分离等步骤，将要分离的组分从混合物中萃取出来，再通过蒸馏等方式进一步提纯。
溶剂萃取工艺适用于有机化学品的分离和提纯，如苯、甲苯等芳烃。
（2）结晶分离结晶分离是一种通过控制温度、溶剂浓度等参数实现分离的工艺。
其主要流程为：将混合物溶解在适当的溶剂中，然后通过控制温度、溶剂浓度等参数，使其中某一种组分逐渐结晶出来，从而实现分离纯化。
结晶分离工艺适用于不同组分的熔点差异较大的情况下，如对二甲苯等。

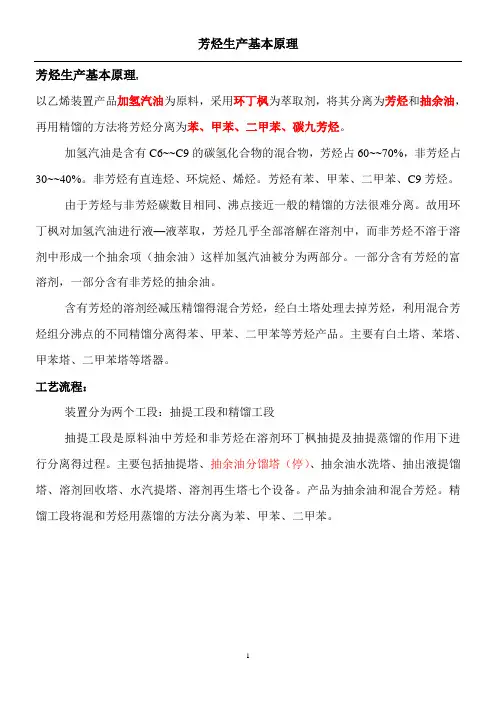

芳烃生产基本原理：以乙烯装置产品加氢汽油为原料，采用环丁枫为萃取剂，将其分离为芳烃和抽余油，再用精馏的方法将芳烃分离为苯、甲苯、二甲苯、碳九芳烃。
加氢汽油是含有C6~~C9的碳氢化合物的混合物，芳烃占60~~70%，非芳烃占30~~40%。
非芳烃有直连烃、环烷烃、烯烃。
芳烃有苯、甲苯、二甲苯、C9芳烃。
由于芳烃与非芳烃碳数目相同、沸点接近一般的精馏的方法很难分离。
故用环丁枫对加氢汽油进行液—液萃取，芳烃几乎全部溶解在溶剂中，而非芳烃不溶于溶剂中形成一个抽余项（抽余油）这样加氢汽油被分为两部分。
一部分含有芳烃的富溶剂，一部分含有非芳烃的抽余油。
含有芳烃的溶剂经减压精馏得混合芳烃，经白土塔处理去掉芳烃，利用混合芳烃组分沸点的不同精馏分离得苯、甲苯、二甲苯等芳烃产品。
主要有白土塔、苯塔、甲苯塔、二甲苯塔等塔器。
工艺流程：装置分为两个工段：抽提工段和精馏工段抽提工段是原料油中芳烃和非芳烃在溶剂环丁枫抽提及抽提蒸馏的作用下进行分离得过程。
主要包括抽提塔、抽余油分馏塔（停）、抽余油水洗塔、抽出液提馏塔、溶剂回收塔、水汽提塔、溶剂再生塔七个设备。
产品为抽余油和混合芳烃。
精馏工段将混和芳烃用蒸馏的方法分离为苯、甲苯、二甲苯。
抽提工艺：来自G单元GS-6加氢汽油原料从从T---301(48塔板)中部进入塔内，溶剂（环丁砜）从塔顶进入。
溶剂与从中部进入的裂解汽油逆向接触芳烃相（苯、甲苯、C8芳烃）与非芳烃分配系数大不相同，经过多级平衡后，芳烃组分富集在溶剂相中而达到芳烃与非芳烃分离的目的。
（非芳烃为抽余油）注：加氢汽油组份芳烃三苯占70~80%左右;非芳烃为抽余油含C5、C6、B、C7、T、C8、P—X、O—X、STY、C9芳烃在2.0~15.0%左右。
从T-301塔顶抽提出来的为抽余油（XFS—2）进入T—302抽余油水洗塔除去溶剂（环丁砜）水洗以后环丁砜<5PPM塔底的水液去T—305水汽提塔X FS—11分析PH值6.0~~8.0、（X FS—3 分析项目、XFS—1 分析项目）注：T---302上部塔板为烃、下（水）循环回路，提高水洗效果（洗涤水来自T---304塔冷凝水）T—302塔顶少量的烃相进入T---304顶回流。
芳烃抽提原理1、前言芳烃抽提装置是炼油通向化工的一座桥梁。
它能提高高纯度的B、T、X等基本有机化工原料。
芳烃抽提工艺原理是将芳烃和非芳烃通过溶剂进行萃取分离。
主要分为有Udex法（甘醇类溶剂）、Sulfolane 法（环丁砜溶剂）、Arosolvan法（N-甲基吡咯烷酮溶剂）、DMSO法（二甲基亚砜溶剂）、Formex法（N-甲酰吗啉溶剂）。
我国老装置都用Udex法，新建装置大多用Sulfolane法。
近年来，随着单芳烃组分（主要是纯苯）需要的增加，一种抽提蒸馏工艺发展较快，其中RIPP专利工艺已经在国内多家炼厂工业化生产。
本次我公司芳烃抽提单元规模为35万吨/年（按进料计加工能力），工艺采用与老连续重整装置一致的Sulfolane法（环丁砜溶剂）抽提工艺，技术成熟，操作经验丰富。
产品要求：芳烃抽提单元主要进出物料：*吸附分离来甲苯，进混芳罐与抽提产混芳一起去歧化单元。
芳烃抽提单元流程简图：第一节芳烃抽提原理抽提又称液液萃取，就是利用液体混合物各组分在某溶剂中溶解度的差异而实现分离的一种方法。
芳烃抽提就是用液液萃取的方法从烃类物中分离出芳烃的一种过程。
抽提和蒸馏、吸附等操作一样,都属于物理分离方法.抽提原料是个混合物，在加入环丁砜后，油中的芳烃溶解到溶剂中，从而形成组成不同、密度不同的两个液相，即油相和溶剂相。
油相中含有少量芳烃且密度较小，溶剂相含有大量芳烃且密度大，经过筛板塔连续多次逆流接触抽提，就可以得到高纯度的芳烃。
影响抽提过程的主要因素抽提过程的影响因素很多，概括为三要素：抽提原料油、溶剂和采用的手段（设备、操作条件等）。
在溶剂和设备结构选定后，操作条件就起着重要的作用。
下面结合芳烃抽提过程，分别讨论上述三要素对抽提过程的影响。
1溶剂性质的影响1.1溶剂的分配系数kc在萃取过程中，常常采用分配系数以表示平衡的两共存相中溶质浓度之间的关系，分配系数kc的定义为：kc=CE/CR式中：CE——平衡时溶质在萃取相（E）中的浓度；CR——平衡时溶质在萃余相（R）中的浓度。
芳烃抽提原理1、前言芳烃抽提装置是炼油通向化工的一座桥梁。
它能提高高纯度的B、T、X等基本有机化工原料。
芳烃抽提工艺原理是将芳烃和非芳烃通过溶剂进行萃取分离。
主要分为有Udex法（甘醇类溶剂）、Sulfolane 法（环丁砜溶剂）、Arosolvan法（N-甲基吡咯烷酮溶剂）、DMSO法（二甲基亚砜溶剂）、Formex法（N-甲酰吗啉溶剂）。
我国老装置都用Udex法，新建装置大多用Sulfolane法。
近年来，随着单芳烃组分（主要是纯苯）需要的增加，一种抽提蒸馏工艺发展较快，其中RIPP专利工艺已经在国内多家炼厂工业化生产。
本次我公司芳烃抽提单元规模为35万吨/年（按进料计加工能力），工艺采用与老连续重整装置一致的Sulfolane法（环丁砜溶剂）抽提工艺，技术成熟，操作经验丰富。
产品要求：芳烃抽提单元主要进出物料：*吸附分离来甲苯，进混芳罐与抽提产混芳一起去歧化单元。
芳烃抽提单元流程简图：第一节芳烃抽提原理抽提又称液液萃取，就是利用液体混合物各组分在某溶剂中溶解度的差异而实现分离的一种方法。
芳烃抽提就是用液液萃取的方法从烃类物中分离出芳烃的一种过程。
抽提和蒸馏、吸附等操作一样,都属于物理分离方法.抽提原料是个混合物，在加入环丁砜后，油中的芳烃溶解到溶剂中，从而形成组成不同、密度不同的两个液相，即油相和溶剂相。
油相中含有少量芳烃且密度较小，溶剂相含有大量芳烃且密度大，经过筛板塔连续多次逆流接触抽提，就可以得到高纯度的芳烃。
影响抽提过程的主要因素抽提过程的影响因素很多，概括为三要素：抽提原料油、溶剂和采用的手段（设备、操作条件等）。
在溶剂和设备结构选定后，操作条件就起着重要的作用。
下面结合芳烃抽提过程，分别讨论上述三要素对抽提过程的影响。
1溶剂性质的影响1.1溶剂的分配系数kc在萃取过程中，常常采用分配系数以表示平衡的两共存相中溶质浓度之间的关系，分配系数kc的定义为：kc=CE/CR式中：CE——平衡时溶质在萃取相（E）中的浓度；CR——平衡时溶质在萃余相（R）中的浓度。

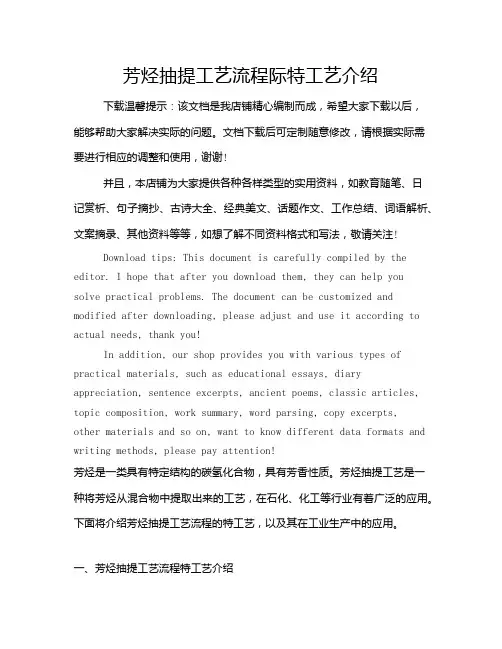

芳烃抽提工艺流程际特工艺介绍下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!芳烃是一类具有特定结构的碳氢化合物，具有芳香性质。

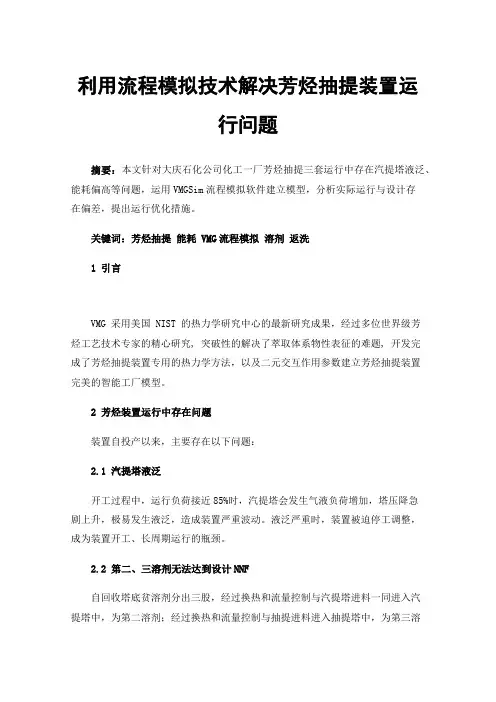

利用流程模拟技术解决芳烃抽提装置运行问题摘要：本文针对大庆石化公司化工一厂芳烃抽提三套运行中存在汽提塔液泛、能耗偏高等问题，运用VMGSim流程模拟软件建立模型，分析实际运行与设计存在偏差，提出运行优化措施。
