工程造价课件 认知建筑立面图-习题答案

课后习题答案学习情境一一、填空题1.常用的图版规格有0号、1号和2号，绘制时根据图纸幅面的大小来选择图板。

2.比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以（米）为单位。

3.绘制曲线时，首先按相应作图法作出曲线上的一些点，再用铅笔徒手把各点依次连成曲线，然后找出曲线板上与曲线相吻合的一段，画出该段曲线。

4.分规与圆规相似，只是两腿均装了圆锥状的钢针，两根钢针必须等长，既可用于量取线段的长度，又可等分线段或圆弧。

5.《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。

6.尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于2mm，另一端宜超出尺寸线2～3mm。

7.徒手绘制直线时，手握笔的位置要比用仪器绘图时稍高些，以利运笔和目测。

笔杆与纸成45°～60°角，执笔稳而有力。

8.圆内接正三角形、正方形及正六、八边形，都可以运用30°、45°、60°三角板配合丁字尺画出。

9.初学画草图时，可先画出直线两端点，然后持笔沿直线位置悬空比划一两次，掌握好方向，并轻轻画出底线。

二、判断题1.丁字尺是用来画水平线的；圆规就是分规，是用来画圆或圆弧的。

（×）2.图纸幅面通常有两种形式，即横式与立式，其中0～3号图幅只能采用横式。

（×）3.绘图铅笔B～6B表示笔芯的硬度越来越大。

（×）4.徒手作图时，不要急于画细部，先要考虑大局。

既要注意图形的长与高的比例，也要注意图形的整体与细部的比例是否正确。

（√）三、名词解释1.图纸幅面：所谓图纸幅面，是指图纸的尺寸大小，简称图幅。

2.草图：工程技术人员交谈、记录、构思、创作的有利工具，工程技术人员必须熟练掌握徒手作图的技巧。

单元一制图统一标准〔十〕
一、填空题〔每空分〕
1、建筑吊顶〔顶棚〕灯具、风口等设计绘制布置图，应是反映在地面上的，不是。

2、杆件的断面图可绘制在靠近杆件的处并按顺序依次排列，也可绘制在杆件的。

3、建〔构〕筑物的某些局部，如与投影面不平行，在画立面图时，可将该局部展至与投影面平行，再以正投影法绘制，并应在图名后注写字样。

4、一般情况下，平面图以命名，立面图以
命名, 剖面图或断面图以命名。

详图以命名。

5、图名宜标注在视图的或。

6、总平面图应反映建筑物在室外地坪上的，不应画。

二、选择题〔每题2分〕
1、使用详图符号作图名时，符号下不再画线。

〔〕
A、正确
B、错误
2、图名下用〔〕绘一条横线。

A、粗实线
B、中粗实线
C、中实线
D、细实线
单元一制图统一标准〔十〕
答案
一、1、镜面图、仰视图；
2、一侧或端部、中断处；
3、展开；
4、楼层编号、该图两端头的轴线号编号、剖切号编号、索引号编号；
5、下方、一侧；
6、墙基外包线、屋顶平面投影图。

二、1 A、2 A、3 A、4 B、5 A。

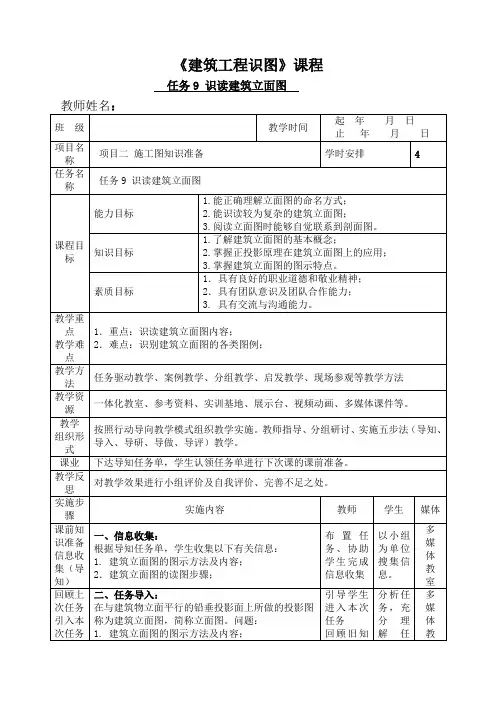

《建筑工程识图》课程任务9 识读建筑立面图教师姓名：2．建筑平面图的读图步骤：（1）了解图名和比例（2）了解首尾轴线及编号（3）了解各部分的标高（4）了解外墙做法（5）了解各构配件能力检测(导做)（分三次进行，每次约40分钟55*2=1 10分钟）五、任务实战：组内成员共同讨论，应用知识点解决实际问题，从而达到能力的提升。

任务：识读某学校教学楼建筑立面图。

协调指导、适时讲解；易错点总结归纳。

小组代表上台展示成果，队友补充。

其它小组倾听汇报，指出错误。

多媒体教室任务小结师生评价(导评) （20分钟）六、师生评价:1、首先表扬导知阶段和课堂讨论中表现突出的小组和个人，并指出讨论中的不足和长处。

2、各小组总结任务完成过程中的不足和收获。

3、填写任务评价表。

针对每个小组任务完成情况进行评价；表扬表现优异的学生，鼓励其他学生。

客观评价自己和同学，找出不足与优点，取长补短。

多媒体教室下达新任务（导知）（10七、任务下达：将提前制定好的新任务单，下发给学生，并讲明任务与要求；新任务单：识读建筑立面图，搜集以下信息：1. 建筑立面图的分类；各小组分配任务认领任务单，制定计划；进行下次多媒体教室《建筑工程识图》课程任务评价表。

建筑工程制图习题答案建筑工程制图是建筑学专业中必修的一门课程，主要涉及到建筑制图的基本技巧、软件运用以及相关的规范要求等内容。

通过习题的练习，可以帮助学生巩固所学知识，提高解决实际工程问题的能力。

下面是对一些常见的建筑工程制图习题的解答：1. 什么是建筑工程制图？建筑工程制图是指通过图纸绘制，将设计师的设计意图转化为具体的施工指导和文件交流的过程。

通过建筑工程制图，可以清晰准确地表达建筑设计的布局、尺寸、比例、材料等要素。

2. 建筑工程制图的分类有哪些？建筑工程制图可分为平面图、立面图、剖面图和细部图等。

平面图用于展示建筑物的布局，包括平面布置图和平面布局图；立面图用于展示建筑物的立面形式和外观特征；剖面图用于展示建筑物内部结构和材料的层次；细部图用于展示建筑物的细节处理。

3. 如何绘制建筑物的平面图？绘制建筑物的平面图需要先确定建筑物的起伏地形和基本布局，然后绘制地面平面图，包括建筑物及其附属设施的位置、大小和布置；接着绘制建筑物的层平面图，标注主要结构尺寸和空间功能等信息；最后进行图纸的美化和整理，确保图纸的清晰度和表达力。

4. 如何绘制建筑物的立面图？绘制建筑物的立面图需要先确定立面的视角和比例尺，然后绘制建筑物的立面轮廓线；接着添加建筑物的细部特征，如窗户、门、檐口等；最后进行图纸的标注和美化，确保立面图的准确性和美观性。

5. 为什么建筑工程制图需要遵守相关的规范要求？建筑工程制图所涉及的内容十分复杂，需要确保图纸的准确性和一致性。

遵守相关的规范要求可以保证图纸的标准化和统一化，方便施工人员的理解和操作，避免因图纸错误导致的施工差错和不必要的损失。

总结：通过以上对建筑工程制图习题的解答可以看出，建筑工程制图是建筑学专业中必不可少的一门课程，通过习题的练习可以帮助学生巩固所学知识和提高解决实际工程问题的能力。

在绘制建筑工程图纸时，需要合理运用平面图、立面图、剖面图和细部图等方式，遵守相关的规范要求，确保图纸的准确性和一致性。

建筑工程制图习题集答案在建筑工程制图中，习题集是帮助学生掌握制图技能和理解工程图纸的重要工具。

以下是一些可能包含在习题集中的题目类型和相应的解答示例，以帮助学生更好地理解制图的基本原则和技巧。

题目1：绘制简单的平面图解答：1. 首先，确定平面图的比例尺，例如1:50或1:100。

2. 根据比例尺，绘制出房间的四边，确保尺寸准确。

3. 标注房间内的主要家具和设施，如床、桌子、椅子等。

4. 使用适当的线型来表示墙体、门窗等。

5. 确保所有的尺寸标注清晰，且与实际尺寸相符。

题目2：绘制立面图解答：1. 选择一个视角，通常是正面或侧面，绘制建筑物的立面。

2. 确定立面图的比例尺，与平面图保持一致。

3. 绘制建筑物的轮廓线，包括屋顶、窗户、门等。

4. 标注出建筑物的高度和其他重要尺寸。

5. 确保立面图与平面图保持一致，如门窗的位置和尺寸。

题目3：绘制剖面图解答：1. 选择剖面的位置，通常是通过建筑物内部的一个垂直剖面。

2. 绘制剖面图的轮廓线，包括楼板、墙体、屋顶等。

3. 标注出剖面图中的尺寸，如楼板厚度、墙体厚度等。

4. 使用不同的线型来区分不同的材料和结构。

5. 确保剖面图清晰地展示了建筑物的内部结构。

题目4：标注尺寸和细节解答：1. 确定需要标注的尺寸类型，如线性尺寸、角度尺寸或直径尺寸。

2. 使用合适的尺寸线和尺寸文字，确保尺寸标注清晰。

3. 遵循制图规范，例如尺寸线应垂直于被标注的线段。

4. 确保所有尺寸标注准确无误，且与图纸中的其他信息一致。

题目5：绘制结构详图解答：1. 选择需要详细展示的结构部分，如梁、柱或楼梯。

2. 绘制详图的比例尺，通常比平面图和立面图的比例尺要大。

3. 详细绘制结构的各个部分，包括连接点、支撑点等。

4. 标注出结构详图中的所有尺寸和材料类型。

5. 确保详图与整体设计保持一致，且能够清晰地指导施工。

在实际的习题集中，每个题目都会附有具体的图纸和要求，学生需要根据这些要求来完成习题。

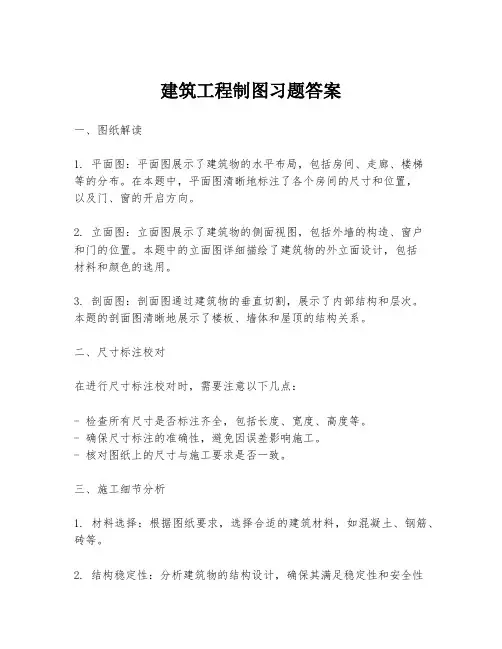

建筑工程制图习题答案一、图纸解读1. 平面图：平面图展示了建筑物的水平布局，包括房间、走廊、楼梯等的分布。

在本题中，平面图清晰地标注了各个房间的尺寸和位置，以及门、窗的开启方向。

2. 立面图：立面图展示了建筑物的侧面视图，包括外墙的构造、窗户和门的位置。

本题中的立面图详细描绘了建筑物的外立面设计，包括材料和颜色的选用。

3. 剖面图：剖面图通过建筑物的垂直切割，展示了内部结构和层次。

本题的剖面图清晰地展示了楼板、墙体和屋顶的结构关系。

二、尺寸标注校对在进行尺寸标注校对时，需要注意以下几点：- 检查所有尺寸是否标注齐全，包括长度、宽度、高度等。

- 确保尺寸标注的准确性，避免因误差影响施工。

- 核对图纸上的尺寸与施工要求是否一致。

三、施工细节分析1. 材料选择：根据图纸要求，选择合适的建筑材料，如混凝土、钢筋、砖等。

2. 结构稳定性：分析建筑物的结构设计，确保其满足稳定性和安全性要求。

3. 施工工艺：根据图纸指导施工工艺，包括基础施工、墙体砌筑、屋顶安装等。

四、图纸问题解答1. 如何确保图纸与实际施工的一致性？- 定期进行图纸审核，确保施工过程中遵循图纸要求。

- 施工前进行图纸交底，确保施工团队对图纸有充分理解。

2. 如何处理图纸中的错误或遗漏？- 发现错误或遗漏时，应立即与设计方沟通，获取修正或补充信息。

- 根据实际情况调整施工计划，确保工程质量。

五、结论建筑工程制图是确保施工顺利进行的关键环节。

通过对图纸的细致解读、尺寸标注的校对、施工细节的分析，可以确保施工的准确性和工程的质量。

在实际工作中，应不断学习和积累经验，提高制图和施工的专业能力。

请注意，以上内容仅为示例，具体的习题答案应根据实际的习题内容进行编写。

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

任务4 建筑立面图的绘制与识读——习题答案【题一】选择题：1、以下（ C ）不属于建筑立面图图示的内容A、外墙各主要部位标高B、详图索引符号C、散水构造做法D、建筑物两端定位轴线2、建筑立面图不能用（ A ）进行命名A、建筑位置B、建筑朝向C、建筑外貌特征D、建筑首尾定位轴线3、外墙装饰材料和做法一般在（ C ）上表示。

A、首页图B、平面图C、立面图D、剖面图4、建筑物立面图是平行于建筑物各方向外表立面的（ B ）。

A、剖面图B、正投影图C、断面图D、轴测图5、从（ A ）中可了解到房屋立面上建筑装饰的材料和颜色、屋顶的构造形式、房屋的分层和高度、屋檐的形式以及室内外地面的高差等。

A、立面图 B剖面图 C立面图和剖面图 D平面图【题二】多选题：1、建筑立面图要标注（ ACDE ）等内容。

A、详图索引符号B、入口大门的高度和宽度C、外墙各主要部位的标高D、建筑物两端的定位轴线及其编号E、文字说明外墙面装修的材料及其做法【题三】判断题：1、一般房屋中把反映建筑物主要出入口的立面图称为正立面。

（√）2、建筑立面图通常有三种命名：（1）按房屋的朝向来命名（2）按立面图中首尾轴线编号来命名（3）按照外貌特征命名。

（√）【题四】问答题：1、建筑立面图的基本内容有哪些？答：1、表达房屋外墙面上可见的全部内容，如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等，以及屋顶的构造形式。

2、表明建筑物外形高度方向的三道尺寸。

及建筑物总高度、分层高度和细部高度。

本建筑物的总高度为24.95m，层高为3m，，室内外高差为450mm，窗台高为900mm等。

3、表明各部位的标高，便于查找高度上的位置。

4、表明首尾轴线号5、表明外墙各部位建筑装饰材料做法，浅蓝灰色面砖饰面。

6、表明局部或外墙索引7、表明门窗的式样及开启方式。

8、标注两端外墙定位轴线；书写图名与比例。

9、标注详图索引符号和必要的文字说明；10、表明外墙面上各种构配件、装饰物的形状、用料和具体做法；【题五】绘图题：1、完成新湖花园别墅的别墅背立面图、左侧立面图、右侧立面图，见图20138、20139、20140。

建筑工程制图习题答案建筑工程制图习题答案建筑工程制图是建筑学专业中非常重要的一门课程，它涉及到建筑设计、施工图纸的绘制和解读等方面。

通过习题练习，可以帮助学生更好地理解和掌握建筑工程制图的知识和技能。

本文将针对几个常见的建筑工程制图习题进行解答，希望对广大学生有所帮助。

1. 什么是建筑工程制图？建筑工程制图是建筑设计和施工的重要环节，它是通过图纸的形式表达建筑设计的意图和施工的要求。

建筑工程制图包括平面图、立面图、剖面图等不同类型的图纸。

通过这些图纸，可以清晰地展示建筑物的布局、尺寸、材料、构造等信息。

2. 平面图中的图例是什么意思？平面图是建筑工程制图中最常见的一种图纸，它用来展示建筑物在水平方向上的布局和尺寸。

在平面图中，图例是用来解释和说明图纸上各种符号和标记的意义的。

例如，常见的图例包括门、窗、家具等符号，通过图例，可以清楚地了解到这些符号代表的具体物体或构件。

3. 如何解读立面图？立面图是建筑工程制图中用来展示建筑物在垂直方向上的外观和细节的图纸。

在解读立面图时，首先需要注意图纸的比例尺，以便准确地测量和理解图纸上的尺寸。

其次，要注意立面图上的标注和符号，这些标注和符号代表了建筑物的不同部位和构件。

通过仔细阅读和理解这些标注和符号，可以更好地了解建筑物的外观和特点。

4. 剖面图有什么作用？剖面图是建筑工程制图中用来展示建筑物在垂直方向上的内部结构和构造的图纸。

剖面图可以帮助建筑师和施工人员更好地了解建筑物的构造和细节，从而进行合理的设计和施工。

通过剖面图，可以清楚地看到建筑物的墙体、地板、屋顶等构造，以及管道、电线等设备的布置。

5. 如何绘制建筑工程制图？绘制建筑工程制图需要掌握一定的绘图技巧和规范。

首先，要准确地测量和记录建筑物的尺寸和比例，以保证绘制出的图纸符合实际情况。

其次，要熟悉和掌握绘图软件或工具的使用，例如CAD软件等。

最后，要遵循相关的绘图规范和标准，确保图纸的准确性和可读性。

建筑制图与识图习题集答案建筑制图与识图是建筑学科中非常重要的基础课程，它要求学生掌握建筑图纸的绘制和解读能力。

习题集是帮助学生巩固理论知识和提高实践技能的重要工具。

以下是建筑制图与识图习题集的一些答案示例：# 建筑制图与识图习题集答案一、基本概念题1. 建筑制图的基本要求是什么？- 建筑制图的基本要求包括准确性、清晰性、规范性。

图纸应准确反映建筑物的尺寸、形状和构造细节，线条清晰，符合国家或行业标准。

2. 什么是建筑平面图？- 建筑平面图是建筑物的水平剖面图，通常表示建筑物的一层或多层的平面布局，包括墙体、门窗、楼梯等的位置和尺寸。

3. 剖面图与立面图的区别是什么？- 剖面图是通过建筑物的某一部分进行垂直剖切，展示内部结构和构造的图形；立面图则是从建筑物的一侧观察，展示建筑物外观的图形。

二、绘图技巧题1. 如何绘制一个标准的建筑平面图？- 首先确定比例尺，然后绘制墙体、门窗等基本元素，接着添加尺寸标注和文字说明，最后进行校对和修正。

2. 在绘制建筑立面图时应注意哪些细节？- 绘制立面图时应注意建筑物的高度、宽度比例，外墙材料和颜色的表现，以及门窗、阳台等构件的准确位置。

3. 如何正确标注尺寸？- 尺寸标注应清晰、准确，包括总尺寸、分段尺寸和细节尺寸。

尺寸线应平行于被标注的边缘，尺寸数字应清晰易读。

三、识图能力题1. 如何快速理解一张建筑平面图？- 首先识别墙体、门窗等基本元素，然后查看尺寸标注和文字说明，理解空间布局和功能分区。

2. 在阅读建筑剖面图时，应注意哪些信息？- 在阅读剖面图时，应注意建筑物的层高、结构系统、材料使用以及内部空间的垂直关系。

3. 如何从立面图中获取建筑物的外观信息？- 从立面图中可以获取建筑物的外观设计、材料质感、色彩搭配以及与周围环境的关系等信息。

四、综合应用题1. 根据给定的平面图和立面图，描述建筑物的总体特征。

- 结合平面图和立面图，可以描述建筑物的总体布局、外观风格、结构特点以及与周围环境的协调性。

5-06建筑立面图——建筑立面图的识读
一、识读建筑立面图，并填空
1、在立面图中，标注出各局部的标高，具体标高值如下表。

2、该立面图可命名为。

3、由图中的标高可知左侧窗户高为，右侧窗户高为，门高。

4、该建筑物室内外高差为。

5、勒脚的作用是，高为。

二、识读平面图及南立面图，以及门窗表，答复下列问题
有一单层房屋，已给出该房屋的平面图及南立面图，以及门窗表。

1填空：〔每空1分〕
〔1〕该房屋室内地面标高为____________。

〔2〕该房屋东西向总长为____________，南北向总长____________。

东、西两个房间开间尺寸分别为____________、____________。

进深尺寸都为____________。

外墙厚度____________mm。

2按照要求完成：
〔1〕补全平面图中的尺寸数字和轴线编号。

〔2〕补全南立面图中的标高数字。
