【电气新手必知·19期】强弱电机房位置大小及布置（附案例）
强弱电机房位置选择
变电所机房位置选择
接近负荷中心；
进出线方便；
考虑防水，不应设在厕所、浴室、厨房或其他经常积水场所的正下方，也不宜贴邻；
民用建筑内附配变电所，宜设置在一层或地下层，不宜设置在最底层，当设置在最底层时，应采取适当抬高该所地面等防水措施；
设备吊装、运输方便。

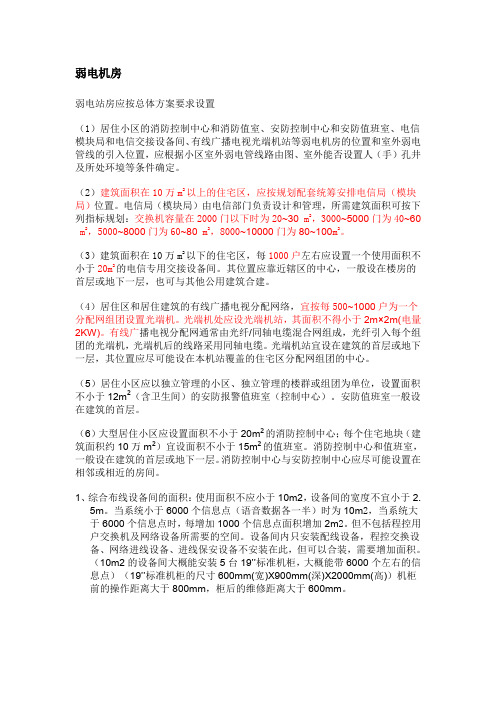

弱电机房位置选择
宜分类合设弱电机房(布线+电话+数据,消控+安保+楼控+广播,广播+电视)；
机房面积应留有扩展空间；
多层建筑均应设置弱电间；
宜设在首层及以上，当有多层地下层时，也可设地下一层或建筑群中心位置的建筑物内；
机房不应设置在厕所、浴室或其他潮湿、易积水场所的正下方或贴邻；
弱电主机房位置选择
宜靠近弱电间，进出线方便；
设备吊装、运输方便；
机房应远离强振动源和强噪声源的场所，当不能避免时，应采取有效的隔振、消声和隔声措施；（小于68dB）
机房应远离强电磁场干扰场所，不应设置在变压器室、配电室的楼上、楼下或隔壁场所，当不能避免时，应采取有效的电磁屏蔽措施；（在0.15~1000MHz频率时，不应大于126dB）。
强弱电间位置选择
宜设在进出线方便，便于安装、维护的公共部位；
设有综合布线系统时，由弱电间至最远信息插座的布线距离，不应超过90m，超过90m 时，应增设弱电间；
位置应上下层对应。每层均应设独立的门，不应与其它房间形成套间；
强弱电间不应与水、暖、气等共用管道井；
应避免靠近烟道、热力管道及其他散热量大或潮湿的设施。
强弱电机房大小尺寸
强弱电间机房大小尺寸
变电所机房大小尺寸（注：本表格中的办公楼，酒店等地方是以某项目为代表，
通信中心机房大小尺寸
办公楼不小于4平米；
设备间的面积宜按以下原则确定：当系统小于1000 个信息点时为10m2；当系统较大时，每增加500个信息点增加5m2，但不包括其它设备所需的面积。
设备间内宜设置专用配电箱，容量不宜小于5kVA；低压配电系统应采用TN－S 或TN－C－S 系统。架空活动地板下的低压配电线路宜采用铜芯屏蔽电缆。
设有综合布线机柜时，弱电间面积宜≥5m2。如覆盖的信息点超过150 点时，应适当增加面积；
无综合布线机柜时，可采用壁柜式弱电间。系统较多时，弱电间面积宜≥3X0.8m2；系统较少时，弱电间面积宜≥1.58X0.6m2。
变电所机房设备布置
低压配电屏前后的通道宽度（m）
布置装置种类单排布置双排对面布置
双排背对背布
置
多排同向布
置
屏前屏后屏前屏后屏前
屏
后
屏前
屏
后
固定式1.5(1.3) 1.0(0.8) 2.0 1.0(0.8) 1.5(1.3) 1.5 2.0-抽屉
式、手车式1.8(1.6)0.9(0.8) 2.3(2.0)
0.9
(0.8)
1.8 1.5
2.3(2.0)-
控制屏（柜）1.50.8 2.00.8-- 2.0
屏
前
检
修
时
通信中心机房设备布置
消控中心机房设备布置
机房设备应根据系统配置及管理需要分区布置，当几个系统合用机房时，应按功能分区功能。需要经常监视或操作的设备布置应便于监视或操作。
产生尘埃的设备，宜集中布置在靠近机房的回风口处。
设备的间距和通道应符合下列规定：
1.机柜正面相对排列时，其净距离不应小于1.5m；
2.背后开门的设备，背面离墙边净距离不应小于0.8m；
3.机柜侧面距墙不应小于0.5m，机柜侧面离其他设备净距不应小于0.8m，当需要维修测试时，则距墙不应小于1.2m；
4.并排布置的设备总长度大于4m时，两侧均应设置通道。
5.通道净宽不应小于1.2m。
通道净宽不应小于1.2m。
墙挂式设备中心距地面高度宜为1.5m，侧面距墙应大于0.5m。
强电间机房建筑、环境需求
1、机房接地装置的设置应满足人身安全、设备安全及系统正常运行的要求；
2、机房交流工作接地、安全保护接地、直流工作接地、防雷接地等各种接地宜共用一组接地装
置，接地电阻按其中最小值确定；
3、各系统的接地应采以单点接地并宜采取等电位联结措施；
4、当各系统共用一组接地装置时，宜将各系统分别采用接地线与接地装置连接；
5、防雷与接地应满足本规范第11、12 章中有关规定。
6、弱电间应设接地干线和接地端子。
弱电间机房建筑、环境需求
设在首层的弱电机房的外门、外窗应采取安全措施。
弱电间墙体应为耐火极限不低于1.0h的不燃烧体，门应采用丙级防火门。
当弱电间内用电设备较多时，宜设应急电源配电盘并留有备用回路。用电设备较少时可设两个220V、10A由应急回路供电的三孔电源插座；
照明电源不应引自弱电设备配电盘；
弱电间应设接地干线和接地端子。
