电气安装工程详细施工方案一、工程设计概况（一）、供电设计1、变配电所设置本工程共设置2座变配电所，分别位于建筑物扔两端，其中一号变电所设置三台变压器，二号变电所设置四台变压器。
（二）、供电电源1、本工程变压器安装容量为7500KVA，10KV系统采用环网供电方式。
2、应急电源采用一台连续输出功率为713KW的柴油发电机组。
（三）、电力配电系统（1）、除电动机本身有特殊控制设备以外，本工程22KW以上电动机采用自耦降压起动方式；小于22KW电动机均为直接起动方式。
（2）、所有电动机均设有低压断路器做为电动机的控制和保护设备。
（3）、有控制要求的设备，如：排风机等，均采用磁力起动器控制。
（4）、电梯：本设计只供电源，其起动及保护设备由厂家成套供货。
（5）、所有消防用电设备，如：防排烟风机、加压风机、消防泵、污水泵及消防电梯等均设末端自投装置。
（四）、照明设计1、地下车库、一层停车库、变配电室等处均选用普通荧光灯。
2、架空层照明灯具由建设单位定，并在管理用房处预留景观照明等用电回路，以备甲方根据需要引接。
3、楼梯间等公用照明均选用白炽灯；标准层住户内的照明灯具均由住户自行处理，本设计只预留裸灯头。
4、本工程楼梯间照明均采用声光定时开头控制，以达节能目的。
（五）、设备选型与安装1、除有特殊说明者外，地下室内的配电与控制设备、竖井内设备与电梯机房内配电箱均明装，其余配电箱暗装。
2、本工程设备安装高度如下：（1）、未注明的一般插座及电话出线孔、电视插孔等均为距地0.3m暗装；（2）、照明开关、磁力起动器、风机与潜污泵控制箱、厨房内插座、手动报警按钮、消防对讲电话插孔，距地1.4；（3）、住户内的对讲电话分机距地1.5m，对讲系统中的报警按钮距地0。
8m。
（4）、住户内配电箱、电视前端箱，底边距地1.8m；（5、）消防横块箱、消防系统警铃、壁装扬声器箱距地2.5m；（6）、总电话交接箱落地安装，竖井内电话分线箱底边距地0.3m ；（7）、电度表箱底边距地0.8m，在竖井内明装；（8）、住宅内各插座用途。
电气安装工程(施工方案)一、前言随着社会发展和科技进步，电气安装工程在建筑行业中扮演着至关重要的角色。
电气安装工程的施工方案直接关系到工程的质量和进度。
本文将就电气安装工程的施工方案进行详细介绍。
二、施工准备1. 施工前检查在正式施工前，必须进行全面的施工前检查，包括检查工程图纸、施工材料、施工设备等是否齐全。
同时，对施工现场进行检查，保证施工环境符合施工要求。
2. 安全措施施工过程中必须严格遵守安全操作规程，保证工人和施工现场的安全。
同时，要对施工现场周边的人员和设施进行有效的防护措施。
三、施工流程1. 预埋管槽施工首先进行预埋管槽的施工，包括测量、开槽、敷设导管等工作。
在此过程中要确保管线布置合理，符合电气设计要求。
2. 电气设备安装接下来进行电气设备的安装工作，包括电箱、配电盘、开关插座等设备的安装和接线工作。
安装过程中要注意设备的位置设置和电气连接的正确性。
3. 照明系统安装随后进行照明系统的安装，包括灯具、灯管、开关等。
在安装过程中要注意光源的选择和安装位置的合理布局，保证照明效果符合要求。
4. 系统调试最后进行系统的调试和检测工作，确保电气设备和照明系统的正常运行。
对系统进行全面检查，排除可能存在的故障和问题。
四、施工质量控制1. 施工记录在施工过程中要做好详细的施工记录，包括施工日期、工作内容、关键节点等信息。
及时记录施工进度和质量情况。
2. 质量检测对施工完成的电气设备和照明系统进行质量检测，确保符合相关标准和规范。
对合格的设备和系统进行验收。
五、施工总结电气安装工程的施工方案涉及到诸多细节和环节，需要施工方和工程师们充分合作，严格按照程序进行。
只有在施工过程中严格控制质量和安全，才能确保工程顺利完成。
以上就是关于电气安装工程的施工方案的详细介绍，希望对相关人员有所帮助。
本项目为某住宅小区电气安装工程，主要包括动力、照明、消防、智能化综合布线、家庭防范系统、公共广播系统、闭路电视系统及防雷接地系统等。
供电电源电压为220V/380V，采用三相四线制，采用TT配电系统。
本工程按照三类防雷建筑设计，屋顶沿女儿墙四周设避雷带防直击雷，避雷带采用254的热镀锌扁钢，利用柱内主筋（大于等于两根）做防雷引下线，引下线间距小于18m；从45米高度起每层圈梁内2根16主钢筋作为均压环并与避雷引下线可靠连接，每层金属门窗及栏杆与均压环相连通以防侧击雷，利用基础桩作接地极。
二、施工准备1. 施工图纸：熟悉电气施工图纸，了解电气系统的组成、布局、电气设备规格、型号及安装要求。
2. 材料设备：准备好电缆、桥架、支架、绝缘子、接地线、接线端子、接地端子等材料设备。
3. 人员组织：成立电气安装工程队，明确各工种人员职责，进行施工前的技术交底。
4. 施工现场：清理施工现场，确保施工环境安全、整洁。
三、施工方法及步骤1. 电缆敷设（1）根据设计要求，确定电缆敷设路径，并做好电缆敷设的施工标记。
（2）按照电缆敷设路径，安装电缆桥架、支架、绝缘子等。
（3）将电缆按顺序敷设在桥架、支架上，确保电缆敷设整齐、牢固。
（4）电缆接头处应进行绝缘处理，确保电缆绝缘性能。
2. 电缆连接（1）按照设计要求，选择合适的电缆接头，确保电缆连接牢固、可靠。
（2）将电缆接头与设备、线路相连接，确保连接处接触良好。
（3）对接头进行绝缘处理，确保电缆绝缘性能。
3. 接地及防雷（1）按照设计要求，确定接地位置，并安装接地线。
（2）将接地线与接地体连接，确保接地可靠。
（3）按照设计要求，安装避雷带，确保防雷效果。
4. 电缆线路试验（1）对电缆线路进行绝缘电阻测试，确保电缆绝缘性能良好。
（2）对电缆线路进行接地电阻测试，确保接地可靠。
（3）对电缆线路进行耐压试验，确保电缆线路安全可靠。
四、施工质量控制1. 材料设备：选用符合国家标准、规格、型号的电缆、桥架、支架、绝缘子等材料设备。
第1篇一、工程概况本工程为XX项目电气安装工程，主要包括低压配电系统、照明系统、防雷接地系统、电缆桥架系统等。
施工地点位于XX市XX区XX街道，工程总建筑面积约XX万平方米。
施工周期为XX个月。
二、施工方案1. 施工准备（1）组织施工队伍：成立电气安装工程项目部，明确各岗位人员职责，进行技术交底和安全教育。
（2）材料设备：根据施工图纸和施工方案，采购所需的电气设备、电缆、桥架、灯具等材料，并确保质量符合国家标准。
（3）施工图纸：对施工图纸进行仔细审查，确保图纸完整、准确，并对施工人员进行图纸交底。
2. 施工工艺流程（1）电缆桥架施工：根据设计要求，确定桥架规格、型号和敷设方式，进行桥架的加工、安装和固定。
（2）电缆敷设：按照电缆敷设规范，进行电缆的敷设、连接和保护。
（3）配电箱安装：根据设计要求，安装配电箱，并连接电缆。
（4）照明系统施工：安装灯具、开关、插座等设备，并进行线路连接。
（5）防雷接地系统施工：根据设计要求，进行接地体、接地线、避雷针等设备的安装。
（6）调试与验收：完成所有电气设备安装后，进行系统调试，确保设备运行正常，并组织验收。
三、技术措施1. 电缆桥架施工（1）选用符合国家标准的电缆桥架，确保桥架的强度和刚度。
（2）桥架安装前，检查桥架的尺寸、间距和固定方式，确保安装牢固。
（3）电缆敷设前，检查电缆的规格、型号和长度，确保电缆质量符合要求。
2. 电缆敷设（1）电缆敷设前，检查电缆桥架、支架等固定设备，确保其安装牢固。
（2）电缆敷设过程中，注意电缆的弯曲半径，避免电缆损伤。
（3）电缆连接时，确保连接牢固、接触良好，并做好绝缘处理。
3. 配电箱安装（1）配电箱安装前，检查箱体尺寸、门锁等配件是否齐全。
（2）配电箱安装后，检查箱内设备安装牢固，线路连接正确。
4. 照明系统施工（1）根据设计要求，选择合适的灯具和开关。
（2）灯具安装时，确保灯具固定牢固，线路连接正确。
（3）插座安装时，确保插座位置合理，线路连接正确。
电气安装工程施工方案(1)
一、前言
在电气安装工程中，施工方案的设计和执行至关重要。
本文将介绍电气安装工
程的施工方案，以确保工程能够顺利进行并达到预期效果。
二、施工准备
1. 人员准备
在进行电气安装工程之前，必须确保施工人员具备相关的技术和经验。
此外，
需要对施工人员进行安全教育和培训，以确保他们能够安全地进行施工工作。
2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料，包括电缆、绝缘材料、接
线端子等。
确保材料的质量符合相关标准，以确保工程质量。
三、施工流程
1. 定位布线
首先，根据设计图纸确定电气设备的位置，并布置好电缆的走向。
在此过程中，要避免电缆与其他设备的干扰，确保布线的合理性。
2. 接线安装
接着，将电缆连接到设备的端子上，并进行绝缘处理，以确保电气安全。
接线
时要注意接线端子的正确连接，避免接错导致设备损坏。
3. 联调检测
在完成接线安装后，要进行电气设备的调试和联调检测。
确保设备能够正常运行，并符合设计要求。
如有异常情况，要及时进行排查和修复。
四、施工验收
在施工完成后，需要进行电气安装工程的验收。
验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。
只有通过验收，工程才能算是完成。
五、施工总结
电气安装工程是一项复杂的工程，需要施工人员的细心和技术。
在施工过程中要严格按照施工方案执行，确保工程质量，达到预期效果。
以上就是电气安装工程施工方案的基本流程，希望本文对读者有所帮助。
电气安装工程方案一．工程概况1、工程名称: ****小区: 8号楼及8号楼地下室2、工程地点: ***市***路与**大道交汇处3、建筑面积: 约45000m2, 商品房。
4、层数/栋: 8-1/25层8－2/25层8-3/25层5、结构类别: RC6、建设单位: *****置业有限公司7、设计单位: *****设计有限公司*****建筑工程设计事务所8、监理单位: ******工程建设咨询监理有限公司9、土建施工单位: *****工程建设公司10、水电施工单位: *****工程建设公司11、承包范围: 电气照明、设备工程安装12、系统简介:1、照明系统地下室公共区域照明以日光灯盘为主, 辅以吸顶灯, 公共区域设带电池组件的应急、疏散照明灯。
地下室公共区域的照明电源分别由双电源确保配电箱供电。
塔楼楼梯、走道设应急、疏散照明。
塔楼区域公共照明电源由地下室单独的双电源确保配电箱供电。
塔楼内设母排至每层插接箱、电表箱, 电源由地下室低压配电室供电。
电梯电源箱由地下室动力双电源确保箱供电。
塔楼内每户在客厅内门后设户内配电箱, 电源由竖井内电表箱供电。
塔楼内住户供电电源( 自后加变压器来) 和设于各层的电气室内电度表箱为后期工程, 不包括在本期工程内。
2、防雷接地系统变压器中性点、高低压柜外框、柴油发电机、MDF/自动交接机系统设备和消防控制中心的设备的接地, 由镀锌扁铁与结构预埋件联接引至联合接地体。
变压器室、高低压配电房、发电机房用镀锌扁铁沿墙并与结构预埋件联接敷设作均压带。
利用建筑物桩基及底板内钢筋做电力系统接地和防雷接地联合接地体, 室外另做四个人工接地体, 保证接地电阻不大于1Ω。
利用柱内双主筋做引下线, 主筋下端与基础内接地体的钢筋焊牢。
主筋上端伸出柱顶500mm, 以便与避雷装置相连。
游泳池区域, 将区域内所金属管道、金属外壳均与接地线连接, 并在配电间处与接地干线连接。
公寓卫生间内的所有外露金属管道均要接地。
XXX建筑电气安装工程施工方案编制单位：XXX编制人：审核人：审批人：编制日期：2020年4月5日印（盖章受控）版本：第一版发布日期：2020年4月10日目录1.工程概况1.１.工程简介1.２.主要工程内容1.３.工程特点2.施工程序及主要技术要求2.１主要施工程序2.２主要施工技术方法及技术要求2.３施工中主要疑难点及解决方法2.4工程技术复核内容2.5工程防护内容及方法3.主要资源需用量计划3.１劳动力需用量一览表3.２施工机具需用量一览表3.３主要检验．测量和试验器具一览表3.4建筑电气工程计量器具分析明细表4.进度计划及工期控制措施4.１进度计划4.２工期控制措施5.质量及安全技术措施5.１质量目标及质量技术措施5.２安全目标及安全技术措施6.执行规范及标准目录7.交工技术资料文件目录1. 工程概况1.1 .工程简介本工程（即XXX）的建设单位是XXX股份有限公司，设计单位为XXX设计研究院。
工程位于XXX。
其中：1号建筑为二层、局部三层框架结构，建筑面积约为2588.60m2；2号建筑为一层钢屋框架结构，建筑面积约为2677.80 m2；3号建筑为二层框架结构，建筑面积约为805.09 m2；室外单位工程中的11号建筑为一层砖混结构带地下消防泵房，建筑面积约为59.6 m2。
1号建筑为办公质检楼，2号建筑为活疫苗车间，洁净度等级分别为1万级、10万级。
3号建筑为动力厂房。
1.２.主要工程内容电气专业涉及供配电、照明系统的安装，有管线线敷设，桥架安装、成套配电箱安装及灯具、开关、插座的安装。
1.３.工程特点本工程管线施工量大，密集，线管支、吊架要综合考虑，洁净区内的管线密闭性要求高，灯具为洁净灯具，与其他专业交叉多，施工时，各个专业要相互协调，尽量避免打架。
2.施工程序及主要技术要求2.１主要施工程序预留预埋、接地→支、吊架制安→配电设备安装→桥架安装→电缆敷设→电机接线→电机试运转→电气试验→试车2.2主要施工方法及主要技术要求2.2.1 低压配电柜安装、电缆敷设低压开关柜、箱的开箱检查是该分项中不可缺少的一步，到场的配电柜(箱)要求从外观到内部电气元件都要认真检查，并填写开箱检查记录，对于由于起吊、运输中造成的元件损坏应及时报业主。
电气安装工程施工方案电气安装工程施工方案一、电气工程安装内容、施工准备、施工工序及施工技术验收规定（一）电气安装内容电气安装内容主要包括：（ 1 ）变、配电设备及整流装置的安装；（ 2 ）控制继电保护屏的安装；（ 3 ）蓄电池的安装；（ 4 ）传动电气设备、吊车电气设备、起重控制设备和电梯电气装置的安装；（ 5 ）各种金属支架、电缆桥架的安装；（ 6 ）电缆敷设及配管配线的安装。
（二）电气施工准备电气安装的施工准备包括：（ 1 ）准备技术规范及标准；（ 2 ）准备施工用的有关图纸和资料；（ 3 ）施工组织设计等。
（三）电器安装施工程序电气安装施工程序包括：（ 1 ）各种电气设备和管道安装前要配合土建做好预埋和预留工作；（ 2 ）做好土建工程中间交接及基础验收工作；（ 3 ）电气设备材料出库及长箱检验；（ 4 ）变压器盘柜等电气设备安装就位找正后完成二次灌浆及抹面；（ 5 ）电气仪表一次调试；（ 6 ）避雷器和接地线安装；（ 7 ）按设计要求制作安装各种金属支架、电缆桥架；（ 8 ）按设计和规范要求敷设电缆、配管配线及电机检查接线；（ 9 ）建筑及道路照明安装；（ 10 ）直流电及 UPS 系统安装；（ 11 ）按电气系统图完成电气调试；（ 12 ）单机试车；（ 13 ）配合联动试车；（ 14 ）竣工验收。
二、变配电安装工程及直流系统安装工程的基本内容变配电工程范围主要是指 10kV 以下的变配电安装工程。
包括：变电所的类别，变配电工程范围，变配电工程的内容，变压器安装，油断路器安装，隔离开关安装，负荷开关安装，避雷器安装，高压开关柜安装，母线安装，穿墙套管安装，低压母线穿墙板的安装，低压母线中间绝缘板的安装。
直流系统安装内容包括：蓄电池母线安装，蓄电池引出线的准备，穿墙出线板安装，蓄电池安装，蓄电池的充放电，硅酸流柜、可控硅柜安装。
三、电缆安装工程中电缆安装方法及有关规定电缆安装前要进行检查。
检查后按电缆敷设的一般规定进行安装。

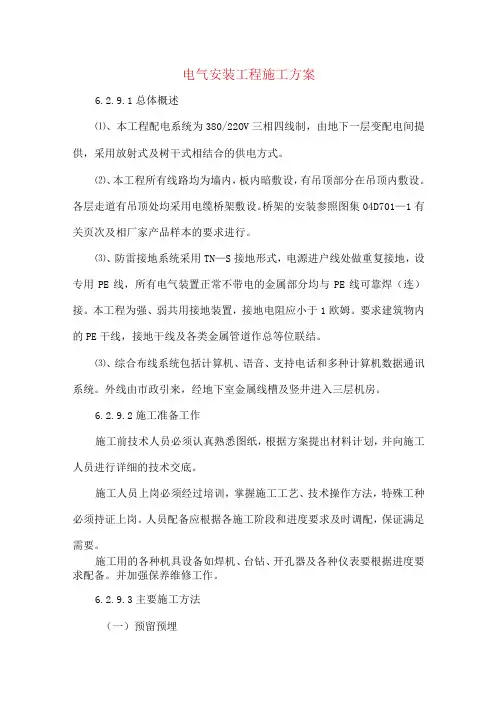

电气安装工程施工方案6.2.9.1总体概述⑴、本工程配电系统为380/22OV三相四线制，由地下一层变配电间提供，采用放射式及树干式相结合的供电方式。
⑵、本工程所有线路均为墙内，板内暗敷设，有吊顶部分在吊顶内敷设。
各层走道有吊顶处均采用电缆桥架敷设。
桥架的安装参照图集04D701—1有关页次及相厂家产品样本的要求进行。
⑶、防雷接地系统采用TN—S接地形式，电源进户线处做重复接地，设专用PE线，所有电气装置正常不带电的金属部分均与PE线可靠焊（连）接。
本工程为强、弱共用接地装置，接地电阻应小于1欧姆。
要求建筑物内的PE干线，接地干线及各类金属管道作总等位联结。
⑶、综合布线系统包括计算机、语音、支持电话和多种计算机数据通讯系统。
外线由市政引来，经地下室金属线槽及竖井进入三层机房。
6.2.9.2施工准备工作施工前技术人员必须认真熟悉图纸，根据方案提出材料计划，并向施工人员进行详细的技术交底。
施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，特殊工种必须持证上岗。
人员配备应根据各施工阶段和进度要求及时调配，保证满足需要。
施工用的各种机具设备如焊机、台钻、开孔器及各种仪表要根据进度要求配备。
并加强保养维修工作。
6.2.9.3主要施工方法（一）预留预埋预埋前，认真根据土建的放线尺寸，在模板上放出各种预埋的准确位置，再核对材料是否符合要求，按放线固定各类预埋件。
应做到位置准确，并固定牢固。
暗配在现浇梁、柱、板、墙内的电线管一定要将管子敷设在底盘或边筋上面，不可直接敷设在模板上，特别是从楼板进入大梁的弯曲处，要保证弯曲半径或将线管用水泥块垫起，以保证脱模后无漏管现象。
在土建绑扎钢筋时，注意做好各系统电气预埋，灯盒预埋工作。
预埋楼面线管时，要在土建第一层钢筋网绑扎完毕时，在面层钢筋绑扎前安装完毕。
所有管□要堵好。
土建拆模后及时派人处理已安装的灯盒和进线盒。
在土建浇舲时，预埋人员必须到场跟班，注意与土建施工紧密配合。
一、编制依据1. 国家及地方相关法律法规、政策文件。
2. 《电气装置安装工程规范》GB50257-2010等相关国家标准。
3. 业主方提供的施工图纸、技术要求和设计交底文件。
4. 施工单位内部管理制度和操作规程。
二、工程概况1. 工程名称：XX电气安装工程2. 工程地点：XX地区3. 工程规模：XX平方米4. 工程内容：电气线路、配电设备、照明设备、防雷接地系统等。
三、施工部署1. 工程目标（1）确保工程质量，达到国家及行业标准。
（2）确保工程进度，按时完成施工任务。
（3）确保施工安全，降低施工事故发生率。
2. 项目经理部组织机构项目经理：负责整个项目的组织、协调和管理工作。
技术负责人：负责技术指导和施工方案的编制。
施工负责人：负责现场施工管理和施工质量把控。
质量负责人：负责工程质量检查和验收。
安全负责人：负责施工现场安全管理和事故预防。
3. 施工阶段的划分及相应工作安排（1）施工准备阶段：组织人员、材料、设备，编制施工方案，办理施工许可证。
（2）施工阶段：按施工方案进行施工，包括电气线路敷设、配电设备安装、照明设备安装、防雷接地系统安装等。
（3）验收阶段：对工程进行质量验收，确保工程质量符合要求。
4. 施工准备（1）技术准备：组织施工人员学习施工图纸、技术要求，掌握施工工艺和操作规程。
（2）机具、试验设备及材料准备：按照施工方案准备施工所需的机具、试验设备及材料。
（3）劳动力计划：根据工程规模和施工进度，合理配置施工人员。
四、施工进度计划1. 工期目标：XX天2. 施工进度计划：根据施工阶段划分，制定详细的施工进度计划。
五、主要施工方法1. 电气线路敷设：采用穿管敷设、桥架敷设、线槽敷设等方法。
2. 配电设备安装：按照施工图纸和规范要求，安装配电箱、配电柜、保护器等设备。
3. 照明设备安装：按照设计要求，安装灯具、开关、插座等设备。
4. 防雷接地系统安装：按照规范要求，安装避雷针、接地网、接地引下线等设备。
电气安装工程施工方案一、施工准备（一）内业准备1、认真组织好图纸会审，记录图纸问题，办好洽商，根据图纸和洽商编制施工方案。
2、根据工期要求做好设备、材料、施工机具、人员的配备计划。
3、准确提出加工件、预埋件的数量、规格，预先做好准备。
4、仔细审图，弄清本专业与土建专业、暖通专业图纸上的交圈对口问题。
5、熟悉和掌握工艺标准、施工图册、验收规范。
（二）外业准备1、配合土建做好临时用电的设计、安装。
2、工具、设备及小型机械要齐全。
3、施工现场临时用电设施做好防护措施并标牌警示。
4、材料进入现场，码放整齐，挂牌标识，设备进场做好验收工作。
5、人员配备(1)、基础阶段 36(2)、结构阶段 54(3)、装修阶段 72二、电气安装工程施工工序及质量要求（一）管路敷设工程本工程干线采用铜芯塑料线穿焊接钢管暗敷于墙体、地面及现浇板内，强弱电进户管均引出散水外1.5米。
1．工艺流程：预制加工→测定盒箱位置→固定盒、箱→管路连接→暗管敷设方式→地线连接２．作业条件：（1）各层水平线和墙厚度线弹好，配合土建施工。
（2）在顶板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
３．暗管敷设：（1）管路暗配应沿最近的路线并应减少弯曲，埋入墙内或混凝土内的管路，离表面的净距不应小于15mm。
（2）埋入地下的管路不宜穿过设备基础，在穿过设备基础时，应加保护管。
（3）预制加工：一般管径在20mm及以下的钢管，用手扳弯管器，先将管子插入煨管器，逐步煨出所需弯度。
管径在25mm及以上时，使用液压弯管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
A．管子切断，采用无齿锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固。
断口处平齐，不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
B．管子套丝:采用套丝板，套丝机，根据管外径选择相应的板牙。
将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，丝扣不乱，不过长，清除渣屑，丝扣干净，清晰。
管在20mm 及以下的应分两板套成，管径在25mm及以上的应分三板套成。
（4）测定箱盒位置:根据设计图纸要求确定盒箱位置，以土建弹出的水平线为基准，挂一找平，线坠找正，标出盒，箱实际尺寸位置。
（5）固定盒箱:固定盒箱要求灰浆饱满，平整牢固，座标正确。
盒箱背后需加金属网固定后，再抹灰，防止空裂。
（6）在楼板上预埋管子和灯头盒，盒子堵好随底板钢筋固定牢，管路配好后，随土建浇筑混凝土施工同时完成。
（7）管路敷设方式：管径在20mm以下的钢管采用管箍丝扣连接。
套丝不得有乱扣现象：管扣必须使用通丝管箍。
上好管箍后，管口应对严。
外露丝应不多于2扣。
管径在25mm及以上的钢管采用套管连接。
PVC管连接采用套管粘接法。
（8）管进箱盒要求：A．盒箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。
铁制箱盒严禁用电气焊开孔，并应刷防锈漆。
B．管口入盒箱，暗配管可用跨接地线焊接固定在盒棱边上，管口不宜与敲落孔焊接，管口露出盒箱应小于5mm，钢管管口用锁紧螺母固定，丝扣露出2-4扣。
塑料管与箱盒固定采用专用塑料配件。
两根以上管入盒、箱，长度要一致，间距均匀，排列整齐。
（9）地线连接：管路应做整体接地连接，焊接时，跨接地线应两端双面焊接，焊接面不得小于该跨接地线的截面的6倍。
焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。
（二）管内穿绝缘导线安装工程1．工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→线路检查绝缘摇测2．作业条件：管内穿线就应在建筑的结构及土建施工工序、地面抹灰作业完成后进行。
3．穿线：（1）选择导线：按归图纸要求，选择导线，相线与零线及接地保护线的颜色应加以区分，相线采用红、绿、黄色线，用黄绿双颜色的导线做保护地线，淡蓝色为零线。
从开头到灯头的回线采用白色或黑色。
（2）穿带线：带线一般用直径1.2-2.0mm的铁丝，先将铁丝的一端变成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有 10-15cm的余量。
在穿带线受阻时，应将两根带线同时搅动，使两根带线端头绞在一起，然后将带线拉出。
（3）清扫管路：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的杂物清除。
（4）放线及断线：放线前应根据施工图对导线的规格型号进行核对，放线时导线应置于放线架上。
剪断导线时，导线的留长度应按以下四种情况进行考虑：A．接线盒、开关盒、插座盒及灯头盒内导线的留长度应为15cm。
B．配电箱内导线的预留长度应为箱体周长的一半。
C．出户导线的预留长度应为1.5m。
D．共用导线在分支处可不剪，直接穿过。
（5）导线与带线的绑扎：A．当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的圆圈内，并折回压实，绑扎牢固。
使绑扎处形成一个平滑的锥形过渡部位。
B．当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。
（6）管内穿线钢管在穿线前，应首先检查各个管口的护口是否平整，如有遗漏或破损，均应实齐和更换。
当管路较长或转弯较多时，要在穿线的同时往管内吹适量的滑石粉。
两人穿线时，应相互配合协调，一拉一送。
（7）导线连接导线的绝缘用剥线钳或电工刀剥去。
做为单芯导线连接时，先并将绝缘台并齐合拢，在距绝缘台约12mm处用其中一根导线芯在其连接端缠绕5-7圈后剪断，把余头并齐折回压在缠绕线上用压线帽作包扎绝缘处理。
（8）导线包扎导线包扎材料采用压线帽。
包扎时根据导线的根数、线径选择合适的压线帽，将压线帽套在线端上用压力钳压扁压线帽将导线紧紧地包扎在压线帽内。
（9）线路检查及绝缘摇测A．线路接、焊、包全部完成后，应先进行自检、互检，检查其是否符合要求，不符合要求的立即纠正，检查无误后再进行绝缘摇测。
B．线路的绝缘摇测一般选用500V，量程为0-500MΩ的兆欧表。
电气器具未安装前，进行绝缘摇测时，首先将灯头盒内的导线分开，开关盒内的线连通。
干线与支线应分开摇测，一人摇测，一人记录。
在器具全部装完在送电前进行摇测时，应先将线路上的开关，刀闸，仪表，设备等用电开关全部置于断开位置。
确认无误后，再进行送电试运行。
（三）灯具安装1．工艺流程：检查灯具→组装灯具→安装灯具→通电试运行2．作业条件：盒口修好，对安装有影响的架子已拆除，顶棚、墙面的抹灰工作，室内装饰浆活及地面清理工作均已结束。
3．灯具检查：检查灯内配线是否符合设计要求和规范要求。
灯箱内的导线不得过于靠近热光源，并应采取隔热措施，使用螺灯口时，相线应压在灯芯柱上。
4．灯具安装（1）塑料台的安装：将接灯线从塑料台的出线孔穿出，将塑料台紧贴住建筑物表面，塑料台的安装孔对准灯头盒螺孔，用螺丝将塑料台固定牢固。
（2）把从塑料台甩出的导线留出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料台的台面。
用软线在接灯线芯上，缠绕5-7圈后，将灯线芯折回压紧。
用压线帽将芯线包扎牢固。
5．通电试运行：灯具，配电箱安装完毕，且各条线路的绝缘电阻摇测合格后，方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。
（四）开关、插座安装1．工艺流程：清理→接线→安装2．作业条件：各种管路，盒子已经敷设完毕，盒子收口平整，线路的导线已穿完，并已做完绝缘摇测。
墙面的浆活油漆及壁纸等内装修工作均已完成。
3．安装：（1）清理：用錾子轻轻地将盒内残存的灰块剔掉，同时将其他杂物一并清出盒外，用湿布将盒内的灰土擦净。
（2）接线：A．开关接线：应使同一场所的开关切断方向一致，且操作灵活，接点接触可靠。
电器、灯具的相线应经开关控制。
B．插座接线：插座安装时，应注意其插孔的极性，应是左零右火，三孔插座的接地线应在上方。
C．先将盒内甩出的导线留出维修长度，削去绝缘层，注意不要碰伤线芯。
将线打回头，压入接线孔内，用顶丝将其压紧，注意线芯不得外露。
扳把开关距地高度为1.3m，距门口为150-200mm，开关不得置于单扇门后，暗装开关的面板应端正，严密并与墙面平。
开关位置应与灯位相一致，同一单元内开关方向应一致。
暗装插座距地标高为300mm。
同一房间安装的插座高低差不应大于5mm。
成排安装的插座高低差不应大于2mm。
（3）开关插座安装：按接线要求，将盒内甩出的导线与开关插座的面板连接好，将开关或插座推入盒内，对正盒眼，用螺丝固定牢固，固定时，要使面板端正，并与墙平齐。
（五）配电箱安装1．工艺流程：配电箱安装要求→弹线定位→暗装配电箱→盘面组装→箱盘固定→绝缘摇测2．作业条件：随土建结构留好暗装配电箱的安装位置，抹灰喷浆及油漆应全部完成。
3．安装：（1）安装要求：配电箱根据图纸要求高度安装，铁制配电箱均需先刷一遍防锈漆，再刷灰油漆二道，预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
配电箱上配线应排列整齐，并成束绑扎，盘面引出及引进的导线应留有适当余量，以便于检修。
导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子。
PE线的选择应符合037号文的要求。
导线应按要求分色，零线为淡蓝色，PE线为黄绿双色线。
配电箱安装应牢固，平正，其垂直度允许偏差为3mm。
（2）弹线定位：根据设计要求找出本电箱位置，并按照箱的外形尺寸进行弹线定位。
（3）配电箱的固定：根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和巾脸。
如箱底与外墙平齐时，应在外墙固定钢丝网再做墙面抹灰，不得在箱底板上抹灰，安装盘面要求平整，周边间隙均匀对称，贴脸平正、不歪斜，螺丝垂直受力均匀。
（4）绝缘摇测：配电箱全部安装完毕，用摇表对线路进行绝缘摇测，摇测项目包括相线与相线之间，相线与零线之间，零线与地线之间。
两人进行摇测，同时做记录，做技术资料存档。
三、电气安装各分项工程施工方案（一）现浇混凝土板墙配电箱及盒施工方案1、根据结构五零线制作木盒套将PVC管或钢管从木盒背后伸出，木盒前口紧靠摸板，拆模后将木盒取出，根据标高安装开关盒。
2、将钢管整齐排列进入木套后紧靠模板，浇筑混凝土后取出木套，安装配电箱。
3、保温板内PVC管或钢管与钢筋绑扎牢固，弯成L型从背后伸出。
4、现浇板内钢管铺设根据图纸中各管路走向尽量避免交叉，有些管路应绕开交叉处。
5、安装盒套时对照水暖图纸避免两专业相互干扰，配电箱、盒与暖区片距离必须在30cm以上，强弱电之间的距离必须在50cm以上。
6、钢管应预留套管接头位置。
7、现浇混凝土墙上开关至门口间距17cm。
