负荷管理系统在电力营销反窃电的应用论文负荷管理系统在电力营销反窃电的应用论文窃电行为造成电力企业经济损失，电能大量浪费，还严重威胁着电网运行安全，是非常严重的违法行为。
传统的防窃电方法通过工作人员对计量装置改进，比如安装防窃电计量箱、防窃电锁、防伪封印等，在科学技术发达的今天，这些防窃电方法基本上起不了什么作用。
而电力负荷管理系统是利用智能化高科技技术，做到用电客户计量数据及时可查，用电数据及时分析，计量装置在线监测，发现异常及时报警。
从而更加有利于电力企业对于电力资源的有效管理，能够及时发现用电数据异常，防范窃电行为和用电故障，在电力企业的稳定发展当中具有非常重要意义。
1.窃电常用的方法1.1欠压窃电法不法分子使用欠压法窃电是通过改变电能计量装置电压回路接线，迫使压线圈失压，减少电能表装置受到电压，以此方法窃电叫做欠压窃电法。
1.2欠流窃电法欠流方式窃电这种方法原理是通过制造电能计量装置电流的回路故障，改变电能计量装置电压回路的正常接线，使其失去电流或者只有一部分电流通过，影响电能计量装置电流计量准确性。
1.3扩差窃电法扩差窃电法这种窃电方法主要是改造电能表内在结构性能，通过科学技术手段，使其显示数据和实际数据产生较大差异，从而达到窃电的目的。
2.负荷管理系统在电力营销反窃电工作的具体应用目前，电力负荷管理系统通过终端数据异常分析功和电表数据异常分析进行反窃电分析，在电力营销中发挥了很大的作用，在一定程度上保证了电力企业的经济效益。
下文就负荷管理系统在电力营销反窃电工作的具体应用进行具体分析。
2.1远程抄表应用以往，电力用电管理部分都是派抄表工作人员到用户现场进行相关数据采集，了解用电用户用电信息，这种人工采集用电用户数据的方式一方面工作量比较大，容易产生疲劳，从而导致采集数据产生失误或者不准确，另一方面，人工抄表的方式工作效率比较低，不能满足越来越多的用电需求。
随着负荷管理系统在电力系统的运用，电力管理部门可以不用安排具体的抄表工作人员到现场进行抄表就够能获取用电用户电能计量表里面的具体数据，并且远程抄表与人工抄表的方式比起来，大大节约了物力和人力的支出，而且效率更高，失误率更低，更能满足用电管理的现代化标准。

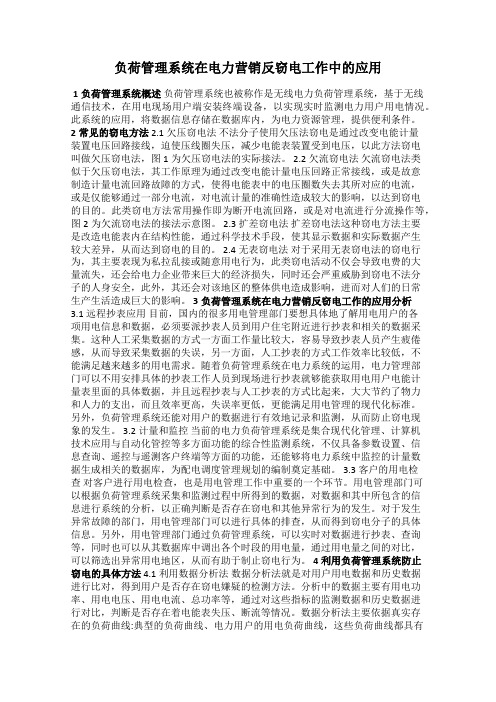

负荷管理系统在电力营销反窃电工作中的应用1负荷管理系统概述负荷管理系统也被称作是无线电力负荷管理系统，基于无线通信技术，在用电现场用户端安装终端设备，以实现实时监测电力用户用电情况。
此系统的应用，将数据信息存储在数据库内，为电力资源管理，提供便利条件。
2常见的窃电方法 2.1欠压窃电法不法分子使用欠压法窃电是通过改变电能计量装置电压回路接线，迫使压线圈失压，减少电能表装置受到电压，以此方法窃电叫做欠压窃电法，图1为欠压窃电法的实际接法。
2.2欠流窃电法欠流窃电法类似于欠压窃电法，其工作原理为通过改变电能计量电压回路正常接线，或是故意制造计量电流回路故障的方式，使得电能表中的电压圈数失去其所对应的电流，或是仅能够通过一部分电流，对电流计量的准确性造成较大的影响，以达到窃电的目的。
此类窃电方法常用操作即为断开电流回路，或是对电流进行分流操作等，图2为欠流窃电法的接法示意图。
2.3扩差窃电法扩差窃电法这种窃电方法主要是改造电能表内在结构性能，通过科学技术手段，使其显示数据和实际数据产生较大差异，从而达到窃电的目的。
2.4无表窃电法对于采用无表窃电法的窃电行为，其主要表现为私拉乱接或随意用电行为，此类窃电活动不仅会导致电费的大量流失，还会给电力企业带来巨大的经济损失，同时还会严重威胁到窃电不法分子的人身安全，此外，其还会对该地区的整体供电造成影响，进而对人们的日常生产生活造成巨大的影响。
3负荷管理系统在电力营销反窃电工作的应用分析3.1远程抄表应用目前，国内的很多用电管理部门要想具体地了解用电用户的各项用电信息和数据，必须要派抄表人员到用户住宅附近进行抄表和相关的数据采集。
这种人工采集数据的方式一方面工作量比较大，容易导致抄表人员产生疲倦感，从而导致采集数据的失误，另一方面，人工抄表的方式工作效率比较低，不能满足越来越多的用电需求。
随着负荷管理系统在电力系统的运用，电力管理部门可以不用安排具体的抄表工作人员到现场进行抄表就够能获取用电用户电能计量表里面的具体数据，并且远程抄表与人工抄表的方式比起来，大大节约了物力和人力的支出，而且效率更高，失误率更低，更能满足用电管理的现代化标准。

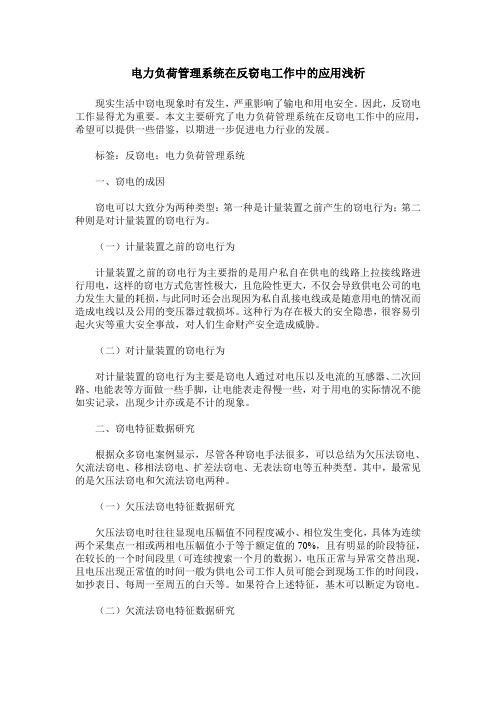

电力负荷管理系统在反窃电工作中的应用浅析现实生活中窃电现象时有发生，严重影响了输电和用电安全。
因此，反窃电工作显得尤为重要。
本文主要研究了电力负荷管理系统在反窃电工作中的应用，希望可以提供一些借鉴，以期进一步促进电力行业的发展。
标签：反窃电；电力负荷管理系统一、窃电的成因窃电可以大致分为两种类型：第一种是计量装置之前产生的窃电行为；第二种则是对计量装置的窃电行为。
（一）计量装置之前的窃电行为计量装置之前的窃电行为主要指的是用户私自在供电的线路上拉接线路进行用电，这样的窃电方式危害性极大，且危险性更大，不仅会导致供电公司的电力发生大量的耗损，与此同时还会出现因为私自乱接电线或是随意用电的情况而造成电线以及公用的变压器过载损坏。
这种行为存在极大的安全隐患，很容易引起火灾等重大安全事故，对人们生命财产安全造成威胁。
（二）对计量装置的窃电行为对计量装置的窃电行为主要是窃电人通过对电压以及电流的互感器、二次回路、电能表等方面做一些手脚，让电能表走得慢一些，对于用电的实际情况不能如实记录，出现少计亦或是不计的现象。
二、窃电特征数据研究根据众多窃电案例显示，尽管各种窃电手法很多，可以总结为欠压法窃电、欠流法窃电、移相法窃电、扩差法窃电、无表法窃电等五种类型。
其中，最常见的是欠压法窃电和欠流法窃电两种。
（一）欠压法窃电特征数据研究欠压法窃电时往往显现电压幅值不同程度减小、相位发生变化，具体为连续两个采集点一相或两相电压幅值小于等于额定值的70%，且有明显的阶段特征，在较长的一个时间段里（可连续搜索一个月的数据），电压正常与异常交替出现，且电压出现正常值的时间一般为供电公司工作人员可能会到现场工作的时间段，如抄表日、每周一至周五的白天等。
如果符合上述特征，基木可以断定为窃电。
（二）欠流法窃电特征数据研究欠流方式窃电最常见的是使用“U”型环短接电流二次同路，具体特征数据为：连续8个以上测量点，最大相电流大于1A，最小相电流≤50%最大相电流；由于用户窃电操作频繁，每次短接的情况都有差异，一是短接的相别不同，最小电流出现在不同相上；二是每次短接的可靠程度不一致，最小电流与最大电流之差比例有差异；当三相电流幅值不对称时，三相电流的变化规律却基木一致，即电流曲线的图形基本一致，这一点很重要，这是判断窃电（或异常）与不对称负荷的重要依据。
负荷管理系统反窃电技术的应用分析摘要：本文介绍了窃电和反窃电现状及发展方向和负荷管理系统反窃电技术原理，对负荷管理系统反窃电技术的应用作了分析，供大家参考。
关键词：负荷管理系统；反窃电技术；监控系统1前言近年来，电力负荷管理系统从以限电功能为主的“负荷控制系统”，快速发展成为多功能的电力营销管理现代化强大信息支持系统。
在诸多功能中，倍受人们重视的是反窃电功能。
而反窃电的技术方法中，线损实时监测分析方法更是以其凸显根除窃电和计量故障的效果，巨大的经济效益，提升了负荷管理系统的价值，成为推动负荷管理系统的应用发展，调整负荷管理系统发展方向的重要因素。
按电力营销管理的需求，负荷管理应该是全负荷的管理：即包括变电站供电负荷、大用户的用电负荷、公用配变的配电负荷、居民和小动力用户的用电负荷的全部负荷的采集分析管理。
这些负荷数据全面真实准确地反映了某区域各种负荷的构成比例及其各自变化规律。
既是进行各类负荷分析预测、调度调整负荷移峰填谷的详实依据，也是分析某类负荷对经济效益影响的准确信息来源。
能够采集管理上述全部负荷数据的系统我们称之为全负荷管理系统。
这全负荷管理系统在应用“电力线路线损实时监测分析方法”原理的反窃电功能时，显示出充分的技术必要性和经济可行性。
2 窃电和反窃电现状及发展方向近几年来，随着企业改革的不断深入，个体私营企业、合资企业、租赁承包企业大量出现，应该说企业改革的深化取得了显著成绩。
但是，一些企业在用电问题上不如以前遵纪守法了。
从抓获的窃电者来看，主要集中在个体私营企业、合资企业、租赁承包企业。
从窃电的手法上看，已从原始的、简单的、直接的、易暴露的窃电方式向具有较高科技含量的、非常隐蔽的窃电方式发展。
从窃电的工具上看，由原来窃电用的短接线发展为专用的窃电系列产品，如远方手动(遥控)窃电器、移相窃电器、电度表数码倒表器等。
目前，社会上还发现了专门从事窃电技术的研究和新产品开发的地下部门。
中国从事电能计量设备生产的厂家也分别从计量互感器、电能表和二次回路等方面进行了研究，如目前一些厂家推出的防窃电计量互感器、防窃电电能表、防窃电失压计时仪以及专用计量箱和防伪铅封等等。
电力负荷管理系统在防窃电工作中的应用摘要：电力负荷管理系统应用在防窃电工作中已经很多年，效果比较好。
电力负荷管理系统利用相应的技术手段对用电用电是否存有窃电行为进行判断，如果有窃电嫌疑，系统会对该用户展开重点的监控，反复召测电压、电流等各项数据信息，再对用户的其他用电行为进行相应的记录，以此估计出用户窃电类型以及具体的窃电时间，将其作为证据，保存起来。
之后电力部门与相关部门联合起来，进行突击检查，现场取证，从而彻底的根治防窃电行为。
关键词：电力负荷管理系统；防窃电；应用窃电作为一种违法行为，不仅有损供电企业利益，也损耗了国家利益，因此供电单位非常注意防窃电。
但是供电系统的防窃电工作并不容易，需要有关工作人员采取先进的技术手段做好防御工作。
由于电力负荷管理系统的先进性，现如今，已经防窃电工作中得到了广泛的应用。
本文主要通过对电力负荷管理系统的防窃电方案的制定，分别为对电力负荷管理系统的硬件安装以及软件功能进行了介绍，希望能够为我国防窃电事业的发展提供有益的意见。
一、电力负荷管理系统的防窃电方案在线路的保护回路或指示仪表回路中安装防窃电模块，能够对电路中的电流进行监控，同时能够与计量回路的电能表相互同步监视电流中的电力变化，可以有效的对用户负荷进行监控，准确的对窃电行为进行定位。
负荷管理终端从防窃电模块和电能表对用户的 30 分钟的用电量进行监控，根据用户的实际用电量与趋势差异，判断用户是否窃电，进而能够有效的对用户的用电行为进行管理，一旦发现有窃电嫌疑，则不断巡测用户负荷和电压、电流模拟量，实时的获取用户的用电信息，判断用户的窃电方式，并给工作人员发出警报，增加系统的安全性，在负荷管理系统的硬件一般大部分不改变情况下，将防窃电模块增加到保护回路或仪表回路中。
另外，多功能电能表和抄表系统的广泛使用造成高科技手段以直接利用表计通信口或抄表系统信道改写表计窗口读数的手段窃电，防窃电系统难以检测。
为了预防这种情况，该系统可比较分析用户的表计每天的冻结数，如果发现问题，及时对用户的行为进行冻结，并报警。
电力负荷控制系统防窃电功能原理及其应用摘要：电力负荷控制系统是电力企业需求侧管理先进的技术手段。
其防窃电功能发挥着十分重要的作用。
阐述了这项技术的原理和组成结构，并针对不同的窃电手法进行技术分析和功能验证。
旨在推进新技术在电力企业需求侧管理实际中的应用。
关键词：负荷控制系统；防窃电；交流采样；用电异常随着电力市场的不断发展和完善，电力负荷控制系统已经有了很大的变化，已经由原来的单纯的控制负荷功能发展到如今的电能质量监测、远方抄表、防窃电、购点控等扩展功能。
为电力企业的营销业务的科学化管理提供了先进的技术手段和技术支持。
特别是防窃电功能的应用为电力企业降损增效提供了有力的技术保障。
防窃电功能是通过终端配置交流采样单元来实现的。
所谓交流采样就是采用高速A/D转换芯片，采集交流信号的波形，在一个周波里采集60个点，然后根据采集到的波形，计算出电压、电流值，由于采用对所有电压、电流同时采样的方法，所以很容易得出电压、电流之间的相位关系，由此可以计算出有无功功率、有无功电量、功率因素等值。
并通过485接口，与负荷控制终端进行数据交换，再由负荷控制终端通过230专网或GPRS公网的通讯方式将数据传送给负荷管理系统主站。
其结构如图1所示：从图中可以看出，交采单元主要由MCU系统电路、交流采样电路、互感器、通信接口和电源等电路组成。
接线端子分为三相三线制、三相四线制，构成二种终端根据不同的用户，进行选择。
交采单元三相三线接线板有4个电压互感器，4个电流互感器，可以同时对2路进行数据采集。
它们可以把标称100V，5A的电压、电流转换为2.7V 的交流电压信号，再送交流主板进行A/D交换，如图2所示（另一路省略）。
图2交流采样单元三相三线接线图交采单元三相四线制接线板有3个电压互感器，3个电流互感器，只能对一路进线进行数据采集，如图3所示。
交流采样主板是该单元的核心，它采用80C196KB为CPU，十二位的MAS197为A/D高速采样芯片，大容量带锂电池RAM，以485为标准接口，与负荷控制终端设备进行通讯，可以同时对2路进线进行数据采集。
负荷管理系统反窃电技术的应用分析发布时间：2023-01-28T09:11:01.389Z 来源：《中国建设信息化》2022年第18期作者：刘洋[导读] 在电力系统和现代技术全面发展的新时期下，负荷管理系统对电力负荷资源的管理手段与技术要求越来越高刘洋广东电网有限责任公司东莞供电局广东东莞市 523000摘要：在电力系统和现代技术全面发展的新时期下，负荷管理系统对电力负荷资源的管理手段与技术要求越来越高。
为保证负荷管理系统运行稳定性和高效性，应该对电力资源流失现状及反窃电技术发展深入分析，明确反窃电技术应用原理，掌握电力供应中计量回路窃电的形式，并在了解反窃电技术要求的基础上，对反窃电方法灵活应用。
关键词：负荷管理系统；反窃电技术；应用0引言近年来，电力系统发展迅速，在先进技术的支持下，传统限电为主的负荷控制系统发展成多功能管理系统。
在负荷管理系统运行中，通过利用反窃电技术，可以实时监测线损，从根源遏制计量故障、窃电等问题出现概率，促进负荷管理系统价值的提高，减少经济效益折损问题，对负荷管理系统的应用和发展有较大促进作用。
因此应该围绕反窃电技术原理与要求，深入探讨技术在负荷管理系统中的利用。
1电力资源流失现状以及反窃电技术的发展在电力资源供应期间，电力企业的要求不断提升，逐步朝着信息化、新型化的管理方向迈进。
由于受到的干扰因素较多，诸如人为、外界等因素，导致电力资源管理经常出现问题，影响了电力资源高效利用的同时，还阻碍了电力企业经济效益的提升。
社会经济的发展促使电力企业不断改革，因为企业承包了部分电力资源，使得电力资源在管理阶段，没有应用科学的方式进行管理，致使资源供应和用电管理存在问题，进而出现电力资源严重浪费现象。
引发电力资源流失的原因较多，窃电是主要因素，大多出现在个体或者私营企业中。
随着现代化技术水平的不断提高，窃电方法也呈现出多样化特点，技术含量越来越高，比如：部分窃电者会利用电子信息设备窃电，诸如遥控器设备等[1]。
电力负荷控制系统防窃电功能原理及其应用
摘要：电力负荷控制系统是电力企业需求侧管理先进的技术手段。
其防窃电功能发挥着十分重要的作用。
阐述了这项技术的原理和组成结构，并针对不同的窃电手法进行技术分析和功能验证。
旨在推进新技术在电力企业需求侧管理实际中的应用。
关键词：负荷控制系统；防窃电；交流采样；用电异常
随着电力市场的不断发展和完善，电力负荷控制系统已经有了很大的变化，已经由原来的单纯的控制负荷功能发展到如今的电能质量监测、远方抄表、防窃电、购点控等扩展功能。
为电力企业的营销业务的科学化管理提供了先进的技术手段和技术支持。
特别是防窃电功能的应用为电力企业降损增效提供了有力的技术保障。
防窃电功能是通过终端配置交流采样单元来实现的。
所谓交流采样就是采用高速A/D转换芯片，采集交流信号的波形，在一个周波里采集60个点，然后根据采集到的波形，计算出电压、电流值，由于采用对所有电压、电流同时采样的方法，所以很容易得出电压、电流之间的相位关系，由此可以计算出有无功功率、有无功电量、功率因素等值。
并通过485接口，与负荷控制终端进行数据交换，再由负荷控制终端通过230专网或GPRS公网的通讯方式将数据传送给负荷管理系统主站。
其结构如图1所示：
从图中可以看出，交采单元主要由MCU系统电路、交流采样电路、互感器、通信接口和电源等电路组成。
接线端子分为三相三线制、三相四线制，构成二种终端根据不同的用户，进行选择。
交采单元三相三线接线板有4个电压互感器，4个电流互感器，可以同时对2路进行数据采集。
它们可以把标称100V，5A的电压、电流转换为2.7V 的交流电压信号，再送交流主板进行A/D交换，如图2所示（另一路省略）。
图2交流采样单元三相三线接线图
交采单元三相四线制接线板有3个电压互感器，3个电流互感器，只能对一路进线进行数据采集，如图3所示。
交流采样主板是该单元的核心，它采用80C196KB为CPU，十二位的MAS197为A/D高速采样芯片，大容量带锂电池RAM，以485为标准接口，与负荷控制终端设备进行通讯，可以同时对2路进线进行数据采集。
它的主要功能是不间断地对各路电压、电流进行采集和计算。
同时通过485通讯口中，同负荷控制终端进行数据交换，并通过负荷控制终端将电压有效值、电流有效值、有功功率、无功功率、功率因数等数据送往负荷管理系统主站。
不法用户的窃电行为多种多样，归纳起来说有如下几种：1）计量CT短路或断路，计量PT断相、电表前接导线都造成电表电量为0；2）在计量CT、PT回路上接导线，造成CT值减少；PT反接线造成电能计量误差电表慢；3）在计量回路上或电表前安装窃电器，破坏电能量准确度，采取手动操作和电子遥控控制电表慢、停、倒转。
无论是哪一种窃电手段，其结果都是使流过计量装置的电流减小，使计量装置少计量或不计量，给电力企业造成一定的经济损失。
下面就以一种常见的窃电方法为例来说明电量丢失的原理。
在生产过程中，用户很容易做到将PT刀闸拉开或将某相接地端松动，故意造成某相断相，以达到少计电量或不计电量的目的。
面对这种情况，单纯通过负荷控制装置不可能监测到用户的窃电行为。
因为负荷控制终端的电量是通过计量表脉冲数获得的，在用户拉开PT刀闸或断相时计量表将少计电量，而采用交流采样单元是利用用户的指示回路或保护回进行比较，并能判定断相时间、电量曲线幅值的大小。
在实际应用中，将交流采样单元接于用户指示回路或保护回路中，利用指示回路或保护回路的电压、电流参数计算出功率、电量，并以此作为基准值与计量回路相比较。
由于计量回路与指示回路或保护回路所采用CT精度不同，有一定的误差，在主站软件内设一定的门限值，对生成负荷曲线进行分析、比较和判定。
正常运行时计量回路接线图：
在PT无断相的正常时候，由图4可以看出，计量表元件I流过的电流Ia，所承受电压为Uab，它们之间夹角为（30゜+Ф）；元件II流过的电流Ic，所承受电压为Ucb,它们之间夹角为（30゜-Ф）。
则功率为：
ΣP1 = P I +P II =UabIa cos（30゜+Ф）+ UabIc cos（30゜-Ф）
=UI(cos30゜cosФ-sin30゜sinФ+ cos30゜cosФ+ sin30゜sinФ)
=UI cosФ
在B相电压断相的时候，B相电压断相的情形如图6、图7所示。
由图6、图7可以看出当B相电压断相后，计量表元件I与元件II的电压线圈串在一起，并接在线电压上，则元件I所承受电压为1/2Uac，元件II所承受电压为1/2 Uca，所以功率为：
ΣP2 = P I +P II =1/2UacIa cos（30゜-Ф）+1/2 UcaIc cos（30゜+Ф）
=1/2UI［cos(30゜+Ф)+ cos(30゜-Ф)］
= /2UI c osФ
由计算结果可以看出ΣP2=1/2ΣP1，即比正常情况下少计一半电量。
反映在主站系统中用户负荷曲线为图8所示：
从图8中的小图1中可以看出：当用户断PT的B相运行时，脉冲采集电量曲线小于交采电量曲线1/2左右，与计算结果相一致。
当用户用电正常时，计量电量与交采电量曲线基本重合如小图2所示。
通过曲线转折点可以确定窃电的大约起始时间和结束时间，增加了判断的可靠性。
所以在主站窗口可以随时监测和判断用户有无窃电嫌疑，并通过仔细勘查现场查找窃电证据，及时制止不法行为为企业挽回经济损失。
为了防止用户在交流采样回路上做手脚，交采单元特别增加了许多报警功能：如断相报警、逆相报警、电流反向报警等，一方面能及时发现运行过程中的人为故障情况，另一方面也给我们安装接线正确与否提供了判断依据。
具有交流采样功能的负控终端自投运以来，根据个人掌握的资料看，其防窃电的成功案例已有很多，比如：
2000年8月，某商厦的负荷异常，查看此户的电量对比发现用户的脉冲电量只有交采电量的1/2倍，经稽查人员去现场仔细检查，发现用户采用母线直联的方法窃电。
恢复正常接线后，交采电量曲线和脉冲电量曲线基本重合。
可见通过交流采样查窃电，能正确的计算出窃电电量和窃电时间，提高了查窃电的准
确率和工作效率。
2000年11月某化工厂表计有失压记录A相失压2780分钟，B相失压530分钟，现场检查发现该化工厂电压计量回路A相保险未接，B相接线端子松动，均系用户所为，用户电工供认不讳，依照条例对此户进行了窃电处理。
2001年4月观察某化工厂的负荷经常是白天高、晚上低(约为白天的l／3)，与其用电性质不符，晚间对其进行了突击检查，发现此户C相计量CT二次回路被短路，在证据面前此户只得接受窃电惩罚。
2002年6月某水泥厂因人为将计量CT二次线圈A、C相短路而被查处。
2003年8月某造纸厂因人为将计量CT二次线圈A、C相短路而被查处。
2004年7月某贸易中心因人为将计量PT断相被而查处。
2005年9月某硅铁厂因人为将10KV电压互感器的高压一次侧保险全部摘除，致使电能表三相失压停走而被查处。
2006年8月某宾馆因将A相CT短路而被查处。
负荷管理系统的防窃电功能，对窃电用户起到了巨大的震慑作用，许多用户因安装了电力负荷控制终端而不敢再窃电，其隐形效益也是巨大的。
实践证明，电力负荷管理系统的交采功能已成为电力企业反窃电的重要的技术手段。
它不仅维护了用电秩序，促进了电网的安全经济运行，同时为降损增效提供了有力的技术保障。
我们相信，只有依靠科学的力量，不断提升电力企业需求侧管理水平，一定能减轻制约电力企业发展的沉重包袱，为电网的发展作出我们应有的贡献。
参考文献：
[1] 郭迪.交流采样装置在无线电负荷管理系统中的应用[D].中国电子科技集团公司第五十研究所.2002.
[2] 邹玉明，冯庆东，防窃电装置在无线电负荷管理系统中的应用[D].辽阳电业局.2001.
[3] 李福绿，王德斌，孙天雨，防窃电降线损的新技术[J].协同通信,2001(3):2-3
[4] 崔宇，应用电力负荷管理系统实现科学防窃电[C].电力负荷管理系统技术研讨会论文集.上海:协同科技股份有限公司,2002:10-15.
注：文章内所有公式及图表请以PDF形式查看。
