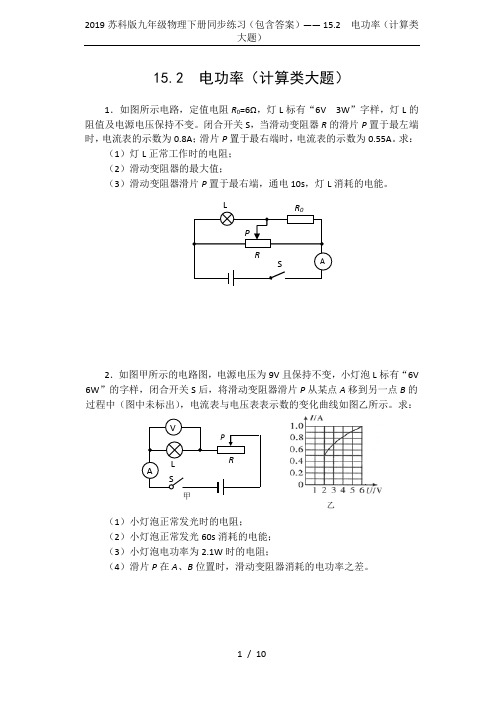

15.2 电功率(计算类大题)1.如图所示电路,定值电阻R 0=6Ω,灯L 标有“6V 3W ”字样,灯L 的阻值及电源电压保持不变。
闭合开关S ,当滑动变阻器R 的滑片P 置于最左端时,电流表的示数为0.8A ;滑片P 置于最右端时,电流表的示数为0.55A 。
求:(1)灯L 正常工作时的电阻; (2)滑动变阻器的最大值;(3)滑动变阻器滑片P 置于最右端,通电10s ,灯L 消耗的电能。
2.如图甲所示的电路图,电源电压为9V 且保持不变,小灯泡L 标有“6V 6W ”的字样,闭合开关S 后,将滑动变阻器滑片P 从某点A 移到另一点B 的过程中(图中未标出),电流表与电压表表示数的变化曲线如图乙所示。
求:(1)小灯泡正常发光时的电阻;(2)小灯泡正常发光60s 消耗的电能; (3)小灯泡电功率为2.1W 时的电阻;(4)滑片P 在A 、B 位置时,滑动变阻器消耗的电功率之差。
LRAVS甲P乙ARR 0P S3.在如图甲所示的电路中,电源电压为9V且保持不变,电阻R1的阻值为20Ω,滑动变阻器R2上标有“40Ω1A”字样,闭合开关S,当滑动变阻器R2的滑片P移到某位置时,R1两端的电压为8V.(1)电流表的示数I1为多少?(2)电阻R1的电功率P1为多少?(3)现把一个表盘如图乙所示的电压表接入电路中,要求在移动滑动变阻器滑片P的过程中电压表指针偏转角度变化最大.①为了满足要求,电压表应接入ABCD中的哪两点?电压表选用哪一档量程?(不用写出原因)②求出滑动变阻器接入电路的阻值范围.4.如图所示,电源电压保持不变,R为定值电阻,灯泡L标有“6V3W”字样,当开关S、S1同时闭合时,灯泡L正常发光;当开关S闭合,S1断开时,电流表示数为0.2A(设灯丝电阻不受温度影响).求:(1)电源电压;(2)电阻R的阻值;(3)当开关S闭合,S1断开时,灯泡L消耗的实际功率.乙5.如图所示是某同学探究一个调光电路,已知元件的规格分别为:灯L“6V 6W”(不考虑灯丝电阻变化),变阻器的阻值范围为0~12Ω,电源电压恒为6V。
给我一个支点,可以撬起整个地球。
——阿基米德苏科版物理九下15.2电功率常考题一.选择题1.(2020•雨花台区模拟)在“测量小灯泡和定值电阻的阻值”实验中,根据测得的电流和电压数据绘制了如图甲中A、B的I﹣U图象,现将小灯泡L和定值电阻R连成如图乙、丙电路(电源电压均为8V),则下列说法正确()A.由图甲知小灯泡电阻随温度的增大而减小B.图乙电路的总功率为 2.4WC.由图甲知定值电阻的阻值为 10ΩD.图丙电路中电流表示数为 0.7A2.(2020•黄冈一模)有两个电路元件A和B,流过元件的电流与其两端电压的关系如图甲,把它们串联在电路中,如图乙。
闭合开关S,这时电路中的电流为0.2A,则电源电压和元件B的电功率分别是()A.2V,0.4W B.2V,0.8W C.3V,0.4W D.3V,0.8W 3.(2020•宁德模拟)图甲是灯泡L1和L2的电流随电压变化的图象。
将它们按图乙所示接入电路中,闭合开关S,整个电路消耗的实际功率为 1.6W.下面的说法中正确的是()A.电流表的示数为0.3A B.电源电压为3.5VC.灯泡 L1的功率为1W D.灯泡L1比 L2暗4.(2020•夹江县模拟)如图所示电路,电源电压恒为6V,L1标有“6V 7.2W”,L2标有“6V 3.6W”。
忽略温度对灯丝电阻的影响,下列说法正确的是()A.仅闭合S1、S3,L1不亮,L2亮B.仅闭合S2、S3,电流表读数为1.2AC.仅闭合S1、S2,电路总电阻为15ΩD.仅闭合S3,电路消耗的总功率为2.4W 5.(2020•永吉县模拟)小刚利用电能表测量某家用电器的电功率,当电路中只有这个用电器工作时,测得在15min 内消耗电能0.3kW•h,则这个用电器可能是()A.空调B.电冰箱C.电视机D.白炽灯6.(2020•滨海县二模)如图所示,电源电压恒定,定值电阻R0与滑动变阻器R串联,已知:R>R0,在滑动变阻器的滑片P移动过程中,下列表示两电表读数I、U及R0和R消耗的电功率P0和P R分别随变阻器连入电路部分R的阻值变化的关系图线中,可能正确的是()A.B.C.D.7.(2020•河北区一模)将两只额定电压相同的小灯泡L1、L2串联在电路中,如图所示。
《电功率》同步检测题一、单项选择题(每题2分,共16分)1.有几位同学对电功率这个概念,有以下几种理解,你认为正确的是()A. 电功率是表示电流通过用电器时做功多少的物理量B. 电功率是表示电流通过用电器时做功快慢的物理量C. 电功率大的用电器工作时消耗的电能一定多D. 电功率大的用电器工作时所用的时间一定少2.灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样,若将它们串联使用时,电路两端允许加的最大电压值是()(不考虑灯丝电阻随温度的变化)A. 10VB. 9VC. 15VD. 19V3.R1与R2并联在电路中,消耗的电功率之比为4:3,如果把R1、R2串联起来,仍接在同一电路中,则R1、R2消耗的电功率之比是()A. 9:16B. 16:9C. 3:4D. 4:34.甲、乙两个白炽灯泡,分别标有“220V 40W”和“24V 40W”字样,当它们在各自的电路中正常发光时()A. 两灯一样亮B. 甲灯较亮C. 乙灯较亮D. 无法比较两灯的亮暗程度5.小虹在做“探究串联电路电压的规律”实验时,连好了如图1所示的电路,闭合开关S后,发现灯泡L1较亮,灯泡L2只能微弱发光,以下对于这一现象产生原因的分析中,合理的是()A. 灯泡L2发生了短路B. 灯泡L1两端电压小于灯泡L2两端电压图1C. 经过灯泡L1的电流大于灯泡L2的电流D. 灯泡L1的电阻大于灯泡L2的电阻6.一只电阻两端的电压由3V增大到4V时,通过该电阻的电流增加了0.25A,则该电阻消耗的电功率增加了()A.0.25WB.1.75WC.0.75WD. 1W7.把标有“6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2串联后接在某电源的两端,其中一只正常发光,另一只没有达到额定功率,假设两灯泡电阻不变,则下列说法正确的是( )A. L 1正常发光,L 1、L 2的实际功率之比为1:2B. L 2正常发光,L 1、L 2的实际功率之比为2:1C. L 1正常发光,L 1、L 2的实际功率之比为2:1D. L 2正常发光,L 1、L 2的实际功率之比为1:28. 如图2甲所示,R 1的阻值是20Ω,滑动变阻器R 2消耗的电功率P 与其电阻R 2的关系图象如图2乙所示,则R 2消耗的最大功率是( ) A. 0.45W B. 0.50WC. 0.80WD. 0.90W二、填空题(每空1分,共14分)9.LED 灯是一种半导体新型节能灯。
15.2 电功率(计算专练)1.如图是家庭电路的一部分.电能表的电流规格是“10(40)A”,L是“220V 22W”的节能灯,插座上接入“220V 220W”的电视机(图中未画出).灯和电视机同时工作,求:L(1)通过电能表的电流;(2)连续工作4h消耗多少kW·h的电能;(3)该电路中还能接入的用电器的最大功率.2.如图所示,电源电压不变,R1=20Ω,只闭合开关S时电流表的示数为0.15A,再闭合开关S1时,电流表示数是0.21A.求:(1)电源电压.(2)开关S、S1都闭合时,电阻R2的电功率.3.电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制),从说明书上收集到如表数据及如图所示的电路原理图:热水箱容量2L额定电压220V加热时的功率400W保温时的功率40W(1)分析说明温控开关S0断开时,饮水机处于哪种工作状态?(2)求电阻R2的阻值.(3)求电热饮水机在加热状态下的工作电流.4.小明探究家中一台即热式电热水器的实际功率.他让家中其它用电器都停止工作,只接通电热水器,观察到家中电子式电能表的指示灯在1min内闪烁了320次,该电能表的技术参数如图所示.问:(1)这台电热水器的实际功率多大?(2)观察铭牌,发现该热水器的实际功率小于其额定功率,造成这一结果的原因可能是__(写出一条即可).5.图甲所示的电路图,电源电压恒定为6V。
小灯泡L标有“3V 3W”的字样。
小灯泡的电流随电压的变化曲线如图乙所示。
求:(1)小灯泡正常发光时通过的电流为多少A?(2)当电流表示数为0.3A时,小灯泡两端的电压为多少V?(3)当电压表示数为5V时,电路中的总电阻为多少Ω?乙0.5 1.0 1.5 2.0 2.53.00.1 0.2 0.3 I /AU /V6.电路图如图甲所示,R 为定值电阻,电源电压恒定,改变滑动变阻器滑片P 的位置,电路的总功率和电阻R 的功率随电流的变化关系如图乙所示,图线1为电路的总功率与电流的关系图线,图线2为电阻R 的功率与电流的关系图线.(1)求电源电压U 恒为多少?(2)当电路电流I =0.5A 时,此时滑动变阻器的滑片P 处于哪端?(选填“a 端”或“b 端”),求定值电阻R 的阻值为多少?(3)当滑动变阻器功率为 31W 时,求滑动变阻器接入电路的阻值为多少?7.如图所示,电源电压保持不变,R 1、R 2为阻值未知的定值电阻。
15.2 电功率(图像题)1.如图甲所示电路,电源电压保持不变,闭合开关S ,滑动变阻器R ′的滑片P 在a 点时,电流表示数为0.5A ,将滑片P 从a 点移动到最右端的过程中,通过滑动变阻器的电流随电阻变化图像如图乙所示,则R =_______ ,电路消耗的最小功率为P =_______W .2.如图甲所示电路,电源电压不变,R 1是定值电阻,R 2是滑动变阻器.闭合开关,将滑动变阻器滑片由一端移到另一端的过程中,电路中电流表示数和电压表示数的关系如图乙所示,则滑动变阻器滑片由一端移到另一端的过程中A .电路总功率的最小值为1.8 WB .电路总功率的最大值为5.4 WC .定值电阻电功率的最小值为1.35WD .定值电阻电功率的变化为4.05W乙甲乙I / A0.30.2 0.1R ′/ ΩARR ′SP 甲3.图甲中的A、B分别为小灯泡和定值电阻的I-U图像,小灯泡和电阻的连接情况如图乙所示,电源电压8V,下列说法正确的是A.小灯泡电阻随温度的增大而减小 B.灯泡的实际电功率为0.6WC.电阻的阻值为0.05Ω D.电阻的电功率为0.8W4.小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率,电源电压恒为4.5V.小明从滑动变阻器接入电路中的阻值最大时开始记录数据,测得小灯泡的U-I图像如图乙所示.针对该实验过程,下列结果正确的是A.小灯泡的额定功率为6.25WB.小灯泡正常工作时的电阻为5ΩC.滑动变阻器的最大阻值为40ΩD.电路消耗的最小功率为0.05W5.如图所示的电路中,在滑动变阻器R1的滑片从A向B滑动的过程中,电压表与电流表示数的变化关系如图乙所示,下列说法正确的是A.R2的阻值为10ΩB.电源电压为16V0.1 0.2 0.3 0.4 0.52468U/V乙甲AR1PA BSR2VVASL PR甲I/AU/V0.1 0.40.5乙C.当电流表示数为0.2A时,R接入电路的阻值为20Ω1D.该电路的最大功率为4.05W6.如图甲所示,电源电压保持不变.闭合开关,滑动变阻器的滑片P从b点滑到a点的过程中,两电压表示数随电流表示数变化的图线如图乙所示.下述正确的是A.电源电压为14VB.图乙中dc是表示电压表V2的示数随电流表示数变化的图线C.滑片从b点滑到a点的过程中,电路消耗的总功率最大值为45WD.滑片在a点时,10s内电阻R消耗的电能为10J7.如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U﹣I”关系图像如图乙所示.则下列判断正确的是A.电源电压为10VB.定值电阻R1的阻值为20ΩC.滑动变阻器R2的阻值变化范围为0~10ΩD.变阻器滑片在中点时,电路消耗的总功率为1.8W甲乙8.如图甲是通过小灯泡L的电流跟其两端电压关系的图像,现将小灯泡L与电阻R连入图乙所示,电路中,只闭合S,小灯泡的实验功率为1.8W;再闭合S1,电流表示数为0.9A.下列结果错误的是A .电源电压为6VB .电路消耗的总功率为5.4WC .通过电阻R 的电流为0.6AD .电阻R 的阻值为20Ω9.如图甲所示,额定电压为6V 的灯泡L 与滑动变阻器R 串联接入电路,电源电压一定.滑动变阻器的滑片从最右端滑到最左端时,灯泡L 的I ﹣U 图像如图乙所示,以下说法正确的是A .灯泡正常发光时的电流为0.5AB .灯泡两端的电压为3V 时,它消耗的电功率为1.5 WC .灯泡正常发光时,滑动变阻器接入电路的阻值为3ΩD .当滑动变阻器接入电路的阻值为2.5Ω时,灯泡消耗的电功率为3.2 W ,此时灯丝的阻值为5Ω10.如图甲所示是一种检测天然气泄漏的电路.电源电压恒定不变,R 0为定值电阻,R 为气敏电阻,其阻值随天然气浓度变化曲线如图乙所示,下列说法正确的是A .天然气浓度增大时,电压表示数变小B .天然气浓度增大时,电路消耗的总功率变小C .天然气浓度减小时,电流表示数变大S 1RASLU / VI /A 0.10963120.20.30.4甲 乙甲 RRR 0AVP R SL乙U /VI /A0.51.0 0 2 4 6D .天然气浓度减小时,电压表示数与电流表示数的比值不变(多选)11.如图甲中电源恒定,R 0为定值电阻。
苏教版物理九年级下册第十五章电功和电热同步测评考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、如图甲所示的电路中,电源两端电压保持不变,闭合开关S,在滑动变阻器的滑片P从右端移动到左端的过程中,读出相应的电流表和电压表的示数,记录实验数据。
根据数据作出I—U的关系图像如图乙所示。
下列说法中正确的是()A.电源两端电压为3VB.电路总功率最大时,电流表的示数为0.1AC.滑动变阻器R2的最大阻值是20ΩD.电压表示数最大时,电路总功率最小2、在如图甲所示的电路中,电源两端的电压保持不变,开关S闭合后,将滑动变阻器的滑片P 由a端滑至b端的过程中,通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。
已知小灯泡的额定电压为12V,下列说法中正确的是()A.在电压表示数变小的过程中,电路消耗的总功率不断变大B.滑动变阻器的最大阻值为9ΩC.滑片P由a端滑至b端的过程中,小灯泡的电功率变化了9WD.滑片P由a端滑至b端的过程中,电路的总电功率变化了21W3、在国际单位制中,电功率的单位是()A.伏特(V)B.安培(A)C.焦耳(J)D.瓦特(W)4、下列用电器中利用电流热效应工作的是()A.电风扇B.电视机C.电热水壶D.笔记本电脑5、如图所示电路,电源电压恒为6V,定值电阻R1为10Ω,滑动变阻器R2的规格为“20Ω 0.5A”,电压表量程为0~3V,电流表量程为0~0.6A。
为了保证电路中各元件安全工作,下列选项正确的是()A.电路中允许通过的最大电流是0.6AB.变阻器R2接入电路的最大阻值是10ΩC.定值电阻R1的最大功率是3.6WD.电路的总功率最小值是0.9W6、如图所示是家用电吹风的工作原理图,圆弧形触片可置于A、B、C三处,电吹风工作时可以吹出热风也可以吹出凉风,下列说法正确的是()A.电风扇工作时将机械能转化为电能B.电热丝选材时要选择导电性能好的铜丝C.圆弧形触片置于A处时电风扇和电热丝串联D.圆弧形触片置于B处时电吹风吹凉风7、在国际单位制中,电功率的单位是()A.安培B.瓦特C.焦耳D.欧姆8、如图甲所示电路中,R为滑动变阻器,R0为定值电阻,电源电压4V恒定不变。
15.2电功率(概念及计算公式)1.有几位同学对电功率的概念有以下几种理解,你认为正确的是( )A.电功率是表示电流通过用电器时做功多少的物理量B.电功率是表示电流通过用电器时做功快慢的物理量C.电功率大的用电器工作时消耗的电能一定多D.电功率大的用电器工作时所用的时间一定少2.家用电脑、电视机、空调和排风扇四种电器中,功率接近1 kW的是( ) A.家用电脑B.电视机C.空调D.排风扇3.一台洗衣机的电功率是500 W,它表示( )A.洗衣机在1 s内做500 W的功B.有500 J的电能转化为机械能C.洗衣机在1 s内消耗的电能是500 JD.电流在1 s内做的功是500 J/s4.如图所示,手电筒中的电流为0.5 A,电源为三节干电池,则该手电筒小灯泡的电功率最接近( )A.0.25 WB.0.75 WC.2.25 WD.9.00 W5.某用电器在25 h内消耗的电能为1 kW·h,则该用电器的电功率为________kW,合________W。
6.为了测出机顶盒在待机时的电功率,小夏在外出旅游期间,关闭家里其他用电器的电源,用电能表测出待机时机顶盒所消耗的电能,数据见下表,则机7.如图所示,R1=20 Ω,R2=10 Ω.闭合开关后,电流表的示数是0.3 A.求:(1)R1两端的电压.(2)电阻R2消耗的电功率.8.下列关于电功、电功率的一些说法中正确的是( )A.通过用电器的电流做功越多,则用电器的电功率就越大B.用电器消耗的电功率越小,则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大,则电流做功越快9.下表列出的是一个风扇电动机的主要电气技术数据,这个风扇正常工作时的电流是________A10.有两个电路元件A和B,流过元件的电流与其两端电压的关系如图甲所示,把它们串联在电路中,如图乙所示,闭合开关S,这时电流表的示数为0.4 A,则电源电压和电路消耗的总功率分别是( )A.4.5 V 1.8 WB.2.5 V 1.0 WC.4.5 V 1.0 WD.2.0 V 0.8 W11.小明利用电能表测某家用电器的电功率。
15.2电功率(额定电压额定功率)1.现有一只标有“220 V 25 W”字样的灯泡,其中“220 V”表示该灯的______________________,“25 W”表示该灯的____________________;1 kW·h电能可供该灯正常工作________h.2.关于额定功率和实际功率的说法,正确的是( )A.额定功率跟用电器工作时的电压有关B.额定功率跟用电器的额定电压无关C.实际功率跟用电器工作时的电压有关D.实际功率跟用电器工作时的电压无关3.小林想测量小灯泡的额定功率及正常发光时的电阻,小灯泡的额定电压为2.5 V,实验电路如图甲所示.实验中,当电压表示数为2.5 V时,电流表示数如图乙所示.根据实验过程及现象,下列四个选项中,判断错误的是( )A.为使小灯泡正常发光,电压表示数应为2.5 VB.图乙中的电流表示数为0.5 AC.小灯泡正常发光时的电阻为5 ΩD.小灯泡的额定功率为5 W4.如图所示的用电器中,额定功率最接近10 W的是( )5.一只灯泡标有“220 V 100 W”字样,若该灯泡正常工作5 h,则灯泡的电阻为________Ω,消耗的电能为________kW·h。
6.伏安法测小灯泡的电功率时,测量使用的基本仪表有________和________,测量的原理是______.在测定小灯泡电功率的实验中,选用的电源电压应________(选填“大于”“等于”或“小于”)小灯泡的额定电压.滑动变阻器应跟小灯泡________在电路中,闭合开关前,滑动变阻器的滑片应置于阻值最大的位置上,这样做的目的是________,滑动变阻器的另一个作用是__________________.7.如图所示的电路,闭合开关 S后发现L1正常发光,L2只能微弱发光,以下对于这一现象产生原因的分析中,合理的是( )A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大,其实际功率较小D.由于灯泡L2的电阻较小,其实际功率较小8.一只标有“36 V 40 W”字样的灯泡,接入某电路时,测得通过灯泡的电流为1 A,这只灯泡两端的实际电压是________V,实际功率是________W。
二、电功率图15-2-1一 电功率的含义和公式1.物理意义:描述电流做功快慢的物理量. 2.计算公式:P =UI. [比较] 电功和电功率项目 电功(W) 电功率(P)定义电流所做的功 某段时间内电流所做的功跟这段时间的比物理意义 描述电流做功 多少的物理量描述电流做功快慢的物理量国际单位 J W 常用单位 kW·h kW 单位换算 1 kW·h= 3.6×106J 1 kW =1000 W 公式 W =UIt P =UI 测量工具或方法电能表 伏安法 联系P =W t二 额定功率和实际功率物理量区别联系定义说明[比较]伏安法测未知电阻的阻值和小灯泡的电功率[光,即调节滑动变阻器,让电压表的示数等于小灯泡的额定电压;②在连接电压表和电流表时,一般根据小灯泡的额定电压选择电压表的量程,再根据欧姆定律I =UR计算电路中的最大电流来选择电流表的量程.用电能表测用电器的电功率1.测量原理:P =Wt.2.测量工具:电能表、秒表.3.实验步骤:①观察电能表的规格,根据表盘上的参数记下每消耗1 kW ·h 的电能,电能表转盘转动的圈数N.②断开家中其他用电器的开关,只让被测的用电器工作,观察电能表的转盘,记录电能表转盘在转过n圈时所用的时间t(单位:s).③计算出该用电器的电功率:P =W t =n Nt×3.6×106W.[注意](1)为了减小误差,要让电能表转盘转的圈数为整数,同时记下秒表所记录的时间,电能表转盘的转数应在几十转以上.(2)要测量用电器的额定功率,需让用电器正常工作,即保证用电器两端的电压为220 V 时,才能进行上述实验测量.类型一 对电功率概念的理解例1 有几位同学对电功率的概念,有以下几种理解,你认为正确的是( ) A .电功率是表示电流通过用电器时做功多少的物理量 B .电功率大的用电器电流做功一定快 C .电功率大的用电器工作时消耗的电能一定多 D .电功率大的用电器工作时所用的时间一定少 [易错辨析]电功与电功率类型二 电功率的计算例2 如图15-2-2所示,R 1=240 Ω,R 2=360 Ω,电路中的电流为0.2 A .问: (1)R 1的电功率为多大? (2)整个电路的电功率为多大?(3)工作5 h,整个电路消耗多少焦耳的电能,合多少千瓦时?图15-2-2[方法指导]电功率的计算解题技巧 (1)纯电阻电路中的四个电学量可两两互算任一段导体均有对应的四个电学物理量:电压、电流、电阻、电功率.由P =UI 和I =UR可知,在四个量中知道其中的任意两个,均能计算出另外两个(纯电阻电路中),如下表所示.(3)电功率及其变形公式计算中的两套单位类型三 测量小灯泡的电功率例3 在测定额定电压为“2.5 V ”小灯泡电功率的分组实验中: (1)请用笔画线代替导线,将图15-2-3甲中的实物电路连接完整.图15-2-3(2)小明闭合开关后,发现小灯泡不亮,电流表无示数,电压表有示数,则故障可能是____________.排除故障后,移动滑片使小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡额定功率为________W.(3)小华在作完实验后进行数据处理时,算出了小灯泡的平均电功率(如下表),你认为这样处理数据是________(选填“合理”或“不合理”)的,理由:________________________________________________________________________________________________________________________________________________.[额定电压时,电流表示数为小灯泡的额定电流,计算出的电功率为小灯泡的额定功率.注意:小灯泡的额定功率不是几次实际功率的平均值.多次实验的目的是研究小灯泡实际功率与实际电压的关系.类型四 测量家用电器的电功率例4 2018·内江 如图15-2-4所示是用来测量电能的仪表,这只电表此时的读数是________kW ·h.当电路中只有一个电饭煲接入电路,正常工作12 min,发现此电能表的转盘转过了500转.则这个电饭煲的额定功率是________W.图15-2-4[实验点拨]利用电能表和秒表测量家用电器的电功率,依据的原理是P =Wt ;利用电压表和电流表测量小灯泡的电功率,依据的原理是P =UI.类型五 实际功率与额定功率例5 靠近发电厂的居民小区,用户电压经常偏高,最高时比正常值高22 V .(假设灯丝电阻不变) (1)某户居民家庭将“220 V 100 W ”的灯泡接入这样的电路中,灯泡的实际功率最大可达多少? (2)在电压最高时,要使“220 V 100 W ”的灯泡正常发光,需要串联一个多大的电阻?这只电阻消耗的电功率为多大?[易错辨析]关于实际功率与实际电压之间关系的辨析类型六灯泡的亮度例6 把标有“6 V 6 W”的小灯泡L1和标有“6 V 3 W”的小灯泡L2串联后接在电源电压为6 V的电路中(不考虑灯丝电阻的变化),下列说法正确的是( )A.因为通过它们的电流相等,所以它们一样亮B.因为灯L2的电阻较大,实际功率较大,所以灯L2较亮C.因为灯L1的额定功率较大,所以灯L1较亮D.因为灯L1的实际功率较大,所以灯L1较亮[易错辨析]如何判断不同阻值灯泡的亮暗课堂反馈(二)A[电功率及简单计算]1.电功率是描述电流做功________的物理量,其大小等于电流所做的________与所用________的比值,电功率的国际单位是________.电功率大表示用电器消耗电能________,电功率小表示用电器消耗电能________.2.下列说法中正确的是( )A.电流做功越多,电功率就越大 B.电流做功时间越长,电功率就越大C.电流做功越快,电功率就越大 D.功率越大的用电器做的功一定越多3.某半导体收音机消耗的电功率为0.6 W,表示的物理意义:在________内,电流做功________.4.两个灯泡的电功率分别为50 W和25 W,它们都消耗100 J的电能,50 W的灯泡用的时间为________,25 W的灯泡用的时间为________.即消耗相同的电能,功率大的灯泡所用时间________(选填“长”或“短”),功率小的灯泡所用时间________(选填“长”或“短”),所以说电功率是表示电流做功________的物理量.5.某用电器在25 h内消耗的电能为1 kW·h,则该用电器的电功率为________kW,合________W.6.如图2-1所示,手电筒中的电流为0.5 A,电源为两节新干电池,则该手电筒小灯泡的功率为________W.图2-17.如图2-2所示,R1=10 Ω,闭合开关后,电流表A的示数为0.6 A,R2的实际电功率为2.4 W.图2-2求:(1)电源电压.(2)R1的电功率.(3)通过R2的电流.(4)整个电路的电功率.(5)通电100 s,整个电路消耗的电能.课堂反馈(二)B[额定功率、电功率的测量]1.完成下面的计算.1 W=________J/s;0.4 kW=________W;5 kW·h=________度=________J.2.用电器________工作时的电压叫作额定电压,在额定电压下工作时的功率叫作________.而实际功率是指用电器在________下的功率.如果小灯泡的实际电压为U实,额定电压为U额,实际功率为P实,额定功率为P额,则当U实>U额时,P实________P额,此时小灯泡的亮度为____________(选填“暗”“正常发光”或“很亮”);当U实=U额时,P实________P额,此时小灯泡的亮度为____________(选填“暗”“正常发光”或“很亮”);当U实<U额时,P实________P额,此时小灯泡的亮度为________(选填“暗”“正常发光”或“很亮”).3.如图2-3所示,下列用电器的额定功率最接近10 W的是( )图2-34.一个标有“220 V 25 W”的灯泡,其中“220 V”表示该灯泡的____________,“25 W”表示该灯泡的______________________.1 kW·h的电能可供该灯正常工作________h.5.图2-4中“+”“-”分别表示电表的正负接线柱,可以测量R消耗的电功率的电路图是( )图2-46.在“测量小灯泡的功率”的实验中,关于滑动变阻器的作用,下列说法中错误的是( )A.保护电路 B.调节小灯泡两端的电压C.多次测量取平均值减小误差 D.测出小灯泡在不同电压下的电功率7.如图2-5所示是“测量小灯泡的功率”实验的电路图,连接完电路后,闭合开关S,发现灯L不亮,电压表示数接近电源电压,电流表的指针几乎没有偏转,电路出现故障的原因可能是( )图2-5A.灯L短路B.灯L断路C.电流表选择的量程太大D.电压表选择的量程太大8.如图2-6所示是测量小灯泡功率的实验电路,电路连接正确后闭合开关,发现小灯泡不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )图2-6A.小灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路的阻值过大9.在“用电压表和电流表测小灯泡功率”的实验中,已知小灯泡的额定电压为2.5 V.图2-7(1)实验原理:____________.(2)请你将图2-7甲中的实验电路连接完整.(3)连接电路时开关应________,滑动变阻器的滑片应位于最________(选填“左”或“右”)端.检查连接无误后,闭合开关,调节滑动变阻器,当小灯泡正常发光时测得通过小灯泡的电流如图乙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W.(4)实验中发现小灯泡的亮度随它两端电压的增大而变亮,当小灯泡两端的电压为2 V时,小灯泡的实际功率________(选填“大于”“小于”或“等于”)额定功率.课堂反馈(二)C[额定功率与实际功率及小灯泡亮度问题]1.决定白炽灯的亮暗程度的是( )A.通过灯丝的电流 B.灯自身电阻的大小C.灯的额定功率 D.灯的实际功率2.标有“220 V 40 W”字样的电灯正常工作时,通过灯丝的电流约是________A,灯丝的电阻约是________Ω,通电10 min小灯泡消耗的电能为________J.3.一只标有“36 V 40 W”字样的灯泡,其额定电压为________V,额定功率为________W,正常工作时灯泡的电阻为________ Ω.将灯泡接入某电路时,测得灯泡两端电压是18 V,则此时灯泡的实际功率是________W.将灯泡接入另一电路时,测得通过灯泡的电流为1 A.则这盏灯两端的实际电压是________V,实际功率是________W.(忽略温度对灯丝电阻的影响)4.一只标有“12 V 6 W”的灯泡接入电路中,测得通过它的电流是0.4 A,则灯泡的实际功率( ) A.等于6 W B.小于6 WC.大于6 W D.无法判断5.灯的亮度由它实际消耗的功率决定.现有甲、乙两盏电灯,分别标有“220 V 36 W”和“36 V 36 W”字样.若它们都能正常发光,则( )A.甲灯亮 B.乙灯亮 C.一样亮 D.无法确定6.某灯泡标有“220 V 40 W”的字样,则该灯泡正常发光时:(1)1 kW·h的电能可供该灯泡正常发光多少小时?(2)如果通过灯泡的电流为0.1 A,此时灯泡的电功率为多少?灯泡还能正常发光吗?为什么?(忽略温度对灯丝电阻的影响)。
辅导内容15.2电功率日期1.如图所示,导体A、B是由同种材料做成的,A、B等长,但A比B 的横截面积大,当开关闭合后,在相同时间内,下列说法正确的是()A. 电流通过A、B所做的功是W A>W BB. 电流通过A、B所做的功是W A<W BC. 电流通过A、B所做的功是W A=W BD. 无法比较电流通过A、B时所做功的多少2.如图为甲、乙两种用电器的铭牌,则在24h内正常使用电风扇、电冰箱消耗的电能情况是()A. 电风扇比电冰箱多B. 电风扇比电冰箱少C. 电风扇和电冰箱一样多D. 无法比较3.如图分别是小明家上月初和月末的电能表的表盘,表盘上“1 600 imp/kW·h”表示每消耗1 kW·h的电能,指示灯闪烁1 600次,下列选项不正确的是()A. 指示灯闪烁越快,电能表所在电路消耗的电能越多B. 小明家上月消耗的电能为95kW·hC. 小明家干路中的电流不得超过10 AD. 断开其他用电器,只让电饭锅单独工作2 min,指示灯闪烁32次,此时电饭锅的功率为600 W4.如图所示,灯泡和电阻串联后接在电压为U的电路中,已知电阻的阻值为R,通过电路的电流为I,则灯泡在时间t内消耗的电能是()A. UItB. U2t/RC. I2RtD. UIt-I2Rt5.如图是小明家电能表和电冰箱的铭牌,根据表中的信息可知,此时电能表的示数是_________KW·h,电冰箱每天消耗的电能是____________J,若小明家只有电冰箱在工作,每昼夜电能表的表盘转________转.6.如图是“探究影响电流做功多少的因素”的电路之一:如图所示电路,可探究电流做功多少与的关系.实验电路中两灯泡的规格应(相同/不同).实验时,可以根据比较相同时间内电流做功的多少.7.在“探究影响电流做功多少的因素”活动中,同学们设计了如图甲、乙、丙三个电路.(1)经过讨论,认为不应该选择图甲电路,原因是.(2)为研究电流做功与电压的关系,应该选择图所示的电路.(3)利用图丙电路研究某问题,当闭合开关后,发现L1灯不亮,L2灯亮,电压表V1没有示数,则电路发生的故障是.(4)学习电功率知识后,小明想测灯泡的额定功率,将标有“6V 6W”的灯泡L1和“6V 4W”的灯泡L2按图丙电路连接,再接入电流表.经分析,在保证电路元件安全的情况下能测出灯泡的额定功率.8.(1)小华利用如图甲所示的电路验证电功与电压的关系。
第十五章电功和电热
第3课时电功率(一)
【班级】【姓名】
课堂作业
1.电功率是表示电流做功的物理量,电流在叫做电功率,电功率的常用计算公式是。
2.做同样多的功,电功率大的用电器花的时间;在相同的时间里,电功率大的用电器做的功。
3.电功率的国际单位是,常用单位还有。
4.下列说法正确的是()A.千瓦时是电功率的单位
B.电能表是测量电功率大小的仪表
C.电功率大的用电器,消耗的电能一定多
D.功率为100W的用电器正常工作10h耗电1Kwh
5.一只灯泡接到220V的电路中,10min消耗的电能是2.4×104J,求:(1)灯泡的电功率是多大?(2)灯泡中通过的电流是多大?(3)灯丝的电阻是多少?
6.将一阻值为121Ω的电阻丝接到220V的电路中,每分钟消耗电能是多少?该电阻丝的电功率多大?
7.一只家用电能表标着3000r/kwh。
现在室内只接了一只灯泡,测出转盘3min转了15r 。
则:(1)灯泡在这段时间内消耗了多少电能?(2)灯泡的功率是多大?
8.某同学家电能表月初示数是
270W,平均每天
使用3小时,那么月底(30天计)他家电能表的示数为多少?
课后作业
1.下列关于电功率的说法中正确的是()A.电功率是表示电流做功多少的物理量
B.电功率是表示电流做功效率高低的物理量
C.电功率是反映电流做功的快慢程度的物理量
D.电功率是反映电能转化为其他形式能的物理量
2.接在电路中的两个用电器,电功率大的()A.消耗的电能一定多B.通过的电流一定大
C.电流做功一定快D.两端的电压一定大
3.两个电阻R1>R2,分别用P1和P2表示它们的电功率,下列说法中正确的是()A.当电阻丝R1和R2串联接入电路中时,电功率P1 <P2
B.当电阻丝R1和R2并联接入电路中时,电功率P1 >P2
C.电功率P1一定大于P2
D.电功率P1可能小于P2也可能大于P2
4.把10Ω和20Ω的两个电阻串联接在12V的电源上,它们消耗的电功率之比为()A.1:2 B.2:1 C.1:1 D.1:4
5.某用电器的电功率为100W,它工作1h消耗的电能是KWh;另一个用电器工作40h,消耗的电能是1KWh,则它的功率是W。
6.某灯泡接在220V的电路中时,消耗的电功率是40W,求:
(1)通过灯丝的电流是多大?
(2)灯丝的电阻是多少?
(3)工作10min,消耗电能多少J?
7.某家庭电路中的电能表标有“220V10A”和“3000r/KWh”的字样,问:
(1)该家庭能同时使用电器的最大功率是多少?
(2)若只让某用电器工作时,在5min内电能表转盘转了60r,则该用电器的电功率是多少W?
8.把R1=2Ω的电阻和R2=4Ω电阻串联后接在电源上,已知R1两端的电压是1V。
求:
(1)电源电压
(2)电阻R1消耗的电功率
(3)5min内电流通过R2所做的电功。
